Toyota Hiace/Regiusace
1989-08 → 2005-01 · chassis KZH1##,LH1##,RZH1##,TRH1## · catalogue 711140 · Japan
Discontinued model
Data version 2005-07

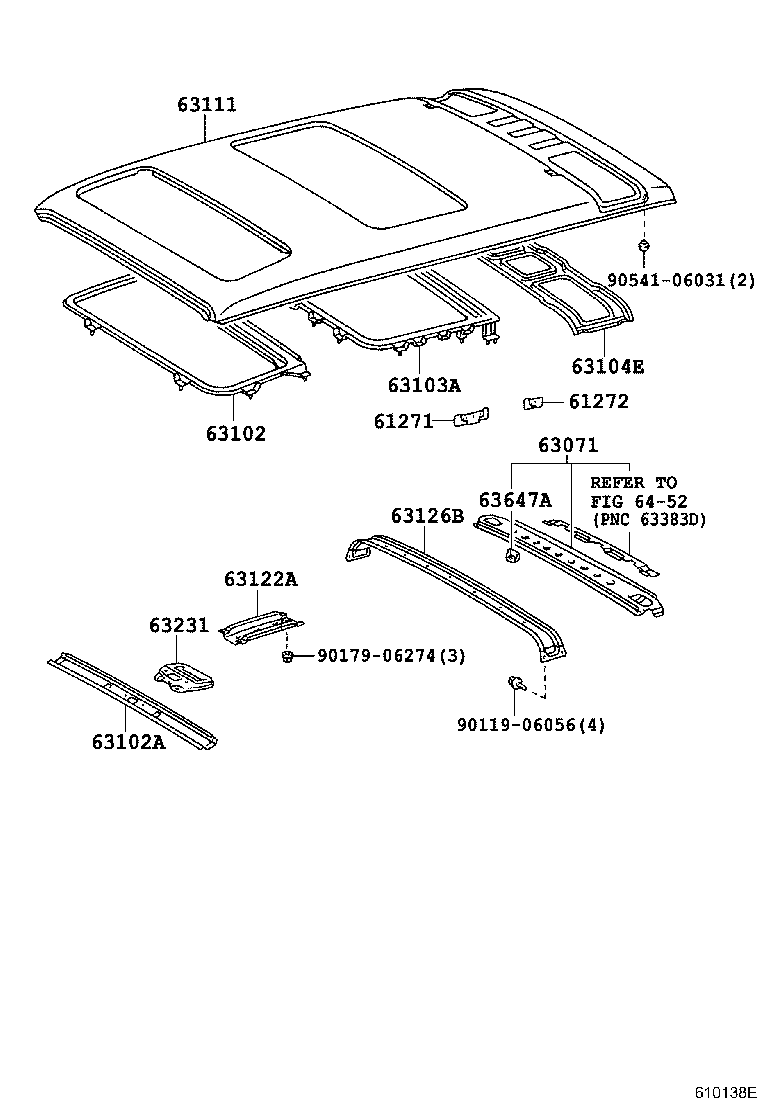

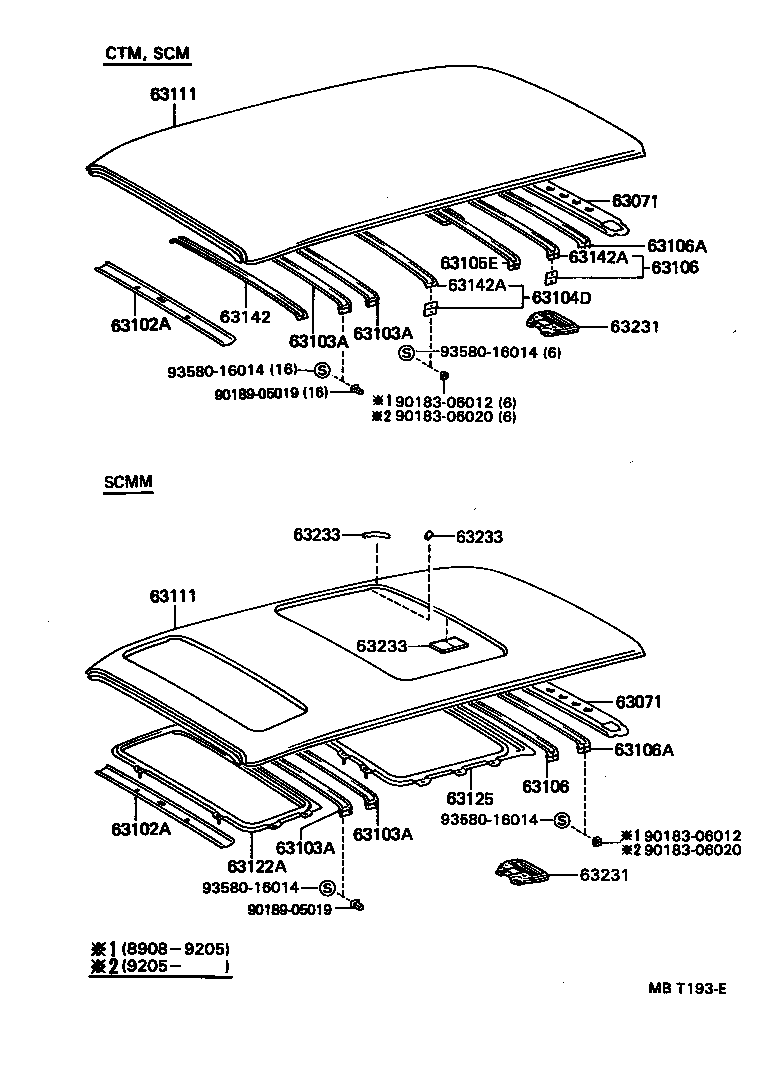

Roof Panel & Back Panel
121 part groups · 13 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 60311 | Frame Sub-assy, Roof Opening, Front |
| 60312 | Frame Sub-assy, Roof Opening, Rear |
| 60313 | Frame Sub-assy, Roof Opening Side, RH |
| 60314 | Frame Sub-assy, Roof Opening Side, LH |
| 61271 | Retainer, Sliding Roof Housing Bracket, NO.1 |
| 61272 | Retainer, Sliding Roof Housing Bracket, NO.2 |
| 62733A | Retainer, Quarter Window Hinge |
| 62735H | Retainer, Quarter Window Hinge |
| 63021 | Bracket Sub-assy, Tilt Roof Housing, RH |
| 63021B | Strength Sub-assy, Roof Panel |
| 63022 | Bracket Sub-assy, Tilt Roof Housing, LH |
| 63024 | Seal Sub-assy, Roof Window Hinge, NO.1 |
| 63025B | Link Sub-assy, Tilt Roof, RH |
| 63026B | Link Sub-assy, Tilt Roof, LH |
| 63029 | Seal Sub-assy, Roof Window Hinge |
| 63068A | Bracket Sub-assy, Sliding Roof Mount, LH |
| 63071 | Frame Sub-assy, Back Door Opening, Upper |
| 63087 | Bracket Sub-assy, Rear Slide Housing, NO.4 RH |
| 63102 | Reinforcement Sub-assy, Roof Panel, Front |
| 63102A | Panel Sub-assy, Windshield Header |
| 63103A | Reinforcement Sub-assy, Roof Panel |
| 63103C | Reinforcement Sub-assy, Roof Panel |
| 63104D | Reinforcement Sub-assy, Roof Panel, NO.2 |
| 63104E | Reinforcement Sub-assy, Roof Panel, Rear |
| 63105E | Reinforcement Sub-assy, Roof Panel, NO.3 |
| 63105F | Reinforcement Sub-assy, Roof Panel, NO.3 |
| 63106 | Reinforcement Sub-assy, Roof Panel, NO.4 |
| 63106A | Rail Sub-assy, Roof Back Outer |
| 63108B | Reinforcement Sub-assy, Roof Panel, LH |
| 63111 | Panel, Roof |
| 63122A | Reinforcement, Roof Panel, Front |
| 63125 | Reinforcement, Roof Panel, NO.2 |
| 63126B | Reinforcement, Roof Panel, Rear NO.2 |
| 63141G | Reinforcement, Roof Panel, NO.1 |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63142A | Reinforcement, Roof Panel, NO.2 |
| 63146A | Bracket, Roof Panel Reinforcement, NO.1 |
| 63155C | Retainer, Roof Panel Support |
| 63185B | Base, 2ND Roof Hinge, RH |
| 63185C | Base, 2ND Roof Hinge |
| 63186B | Base, 2ND Roof Hinge, LH |
| 63187B | Bracket, Roof Bed Support |
| 63201C | Glass Sub-assy, Tilt Roof |
| 63201H | Panel Sub-assy, Slide Roof |
| 63205A | Cable Sub-assy, Sliding Roof Drive |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63230B | Panel Assy, Roof Wind Deflector |
| 63231 | Bracket, Room Lamp |
| 63231A | Bracket, Tilt Roof Housing, Front |
| 63233 | Protector, Slide Roof Panel |
| 63233D | Protector, Slide Roof Panel |
| 63233E | Protector, Slide Roof Panel |
| 63234 | Protector, Slide Roof Housing |
| 63235F | Protector, Tilt Roof Glass |
| 63239B | Pad, Tilt Roof Glass |
| 63241A | Bracket, Sliding Roof Housing Front Mounting, RH |
| 63242A | Bracket, Sliding Roof Housing Front Mounting, LH |
| 63249D | Support, Slide Roof Rain Channel Hose |
| 63249E | Hose, Sliding Roof Drain |
| 63249F | Hose, Sliding Roof Drain |
| 63249G | Hose, Sliding Roof Drain |
| 63249H | Hose, Sliding Roof Drain |
| 63249J | Hose, Sliding Roof Drain |
| 63249K | Hose, Sliding Roof Drain |
| 63250F | Housing Assy, Sliding Roof |
| 63251K | Weatherstrip, Tilt Roof |
| 63252C | Weatherstrip, Sliding Roof, Rear |
| 63256C | Seal, Tilt Roof Glass |
| 63257B | Seal, Sliding Roof |
| 63257E | Holder, Sliding Roof Guide Rail, RH |
| 63257H | Seal, Removable Roof |
| 63258D | Joint, Slide Roof Drain Hose |
| 63258G | Holder, Sliding Roof Guide Rail, LH |
| 63260 | Handle Assy, Removable Roof Lock |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63260H | Gear Assy, Sliding Roof Drive |
| 63267 | Protector, Sliding Roof Weatherstrip |
| 63271 | Garnish, Removable Roof Lock |
| 63273B | Retainer, Roof Window Hinge |
| 63273G | Packing, Slide Roof |
| 63277 | Shim, Sliding Roof Rail |
| 63277C | Shim, Sliding Roof Panel |
| 63277E | Shim, Sliding Roof Panel |
| 63282B | Striker, Tilt Roof Lock |
| 63288 | Cover, Tilt Roof Housing |
| 63332D | Pad, Sun Roof Headlining |
| 63338H | Stopper, Sunshade Lock, NO.2 |
| 63338J | Stopper, Sunshade Lock, NO.2 |
| 63349B | Garnish, Roof Headlining, Rear |
| 63433A | Garnish, Roof Side, Upper NO.2 |
| 63503B | Support Sub-assy, Air Conditioner Mounting |
| 63523 | Support, Television Rack, NO.1 |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63605A | Hinge Sub-assy, Tilt Roof, RH |
| 63606 | Hinge Sub-assy, Tilt Roof, LH |
| 63619 | Cover, Tilt Roof Panel |
| 63619A | Protector, Removable Roof Panel, Inner |
| 63641C | Rail, Sunshade, NO.1 Front RH |
| 63642C | Rail, Sunshade, NO.1 Front LH |
| 63647A | Bracket, Sliding Roof Housing, Rear |
| 63713 | Bracket, Roof Panel Reinforcement, NO.3 |
| 63713A | Bracket Sub-assy, Roof Reinforcement, RH |
| 63714 | Bracket, Roof Panel Reinforcement, NO.4 |
| 63714A | Bracket Sub-assy, Roof Reinforcement, LH |
| 63801C | Glass Sub-assy, Rear Slide Roof |
| 63803A | Cable Sub-assy, Rear Slide Roof Drive |
| 63806A | Glass Sub-assy, Rear Tilt Roof |
| 63807B | Bracket Sub-assy, Rear Slide Housing, NO.2 RH |
| 63808A | Bracket Sub-assy, Rear Slide Housing, NO.2 LH |
| 63809A | Handle Sub-assy, Rear Tilt Roof Regulator |
| 63817 | Retainer, Rear Slide Roof Shoe, Front RH |
| 63827 | Joint, Rear Slide Roof Drain Hose |
| 63841 | Panel, Rear Slide Roof Housing |
| 63847 | Seal, Rear Slide Roof Housing |
| 63851A | Bracket, Rear Slide Roof Housing, NO.1 RH |
| 63852 | Bracket, Rear Slide Roof Housing, NO.1 LH |
| 63853 | Bracket, Rear Slide Roof Housing, NO.2 RH |
| 63854 | Bracket, Rear Slide Roof Housing, NO.2 LH |
| 63855 | Bracket, Rear Slide Roof Housing, NO.3 |
| 63865B | Bracket, Rear Slide Roof Housing, NO.2 Rear RH |
| 63889 | Garnish, Rear Tilt Roof Regulator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
