Toyota Hiace/Regiusace
1989-08 → 2005-01 · chassis KZH1##,LH1##,RZH1##,TRH1## · catalogue 711140 · Japan
Discontinued model
Data version 2005-07

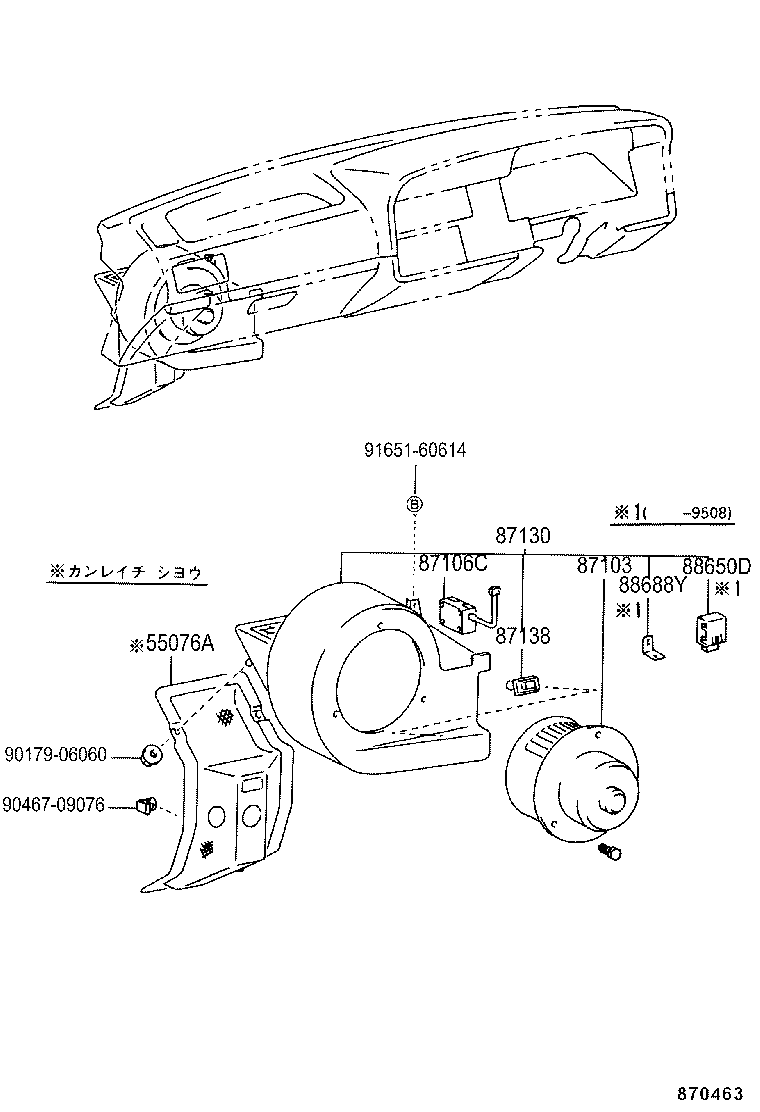

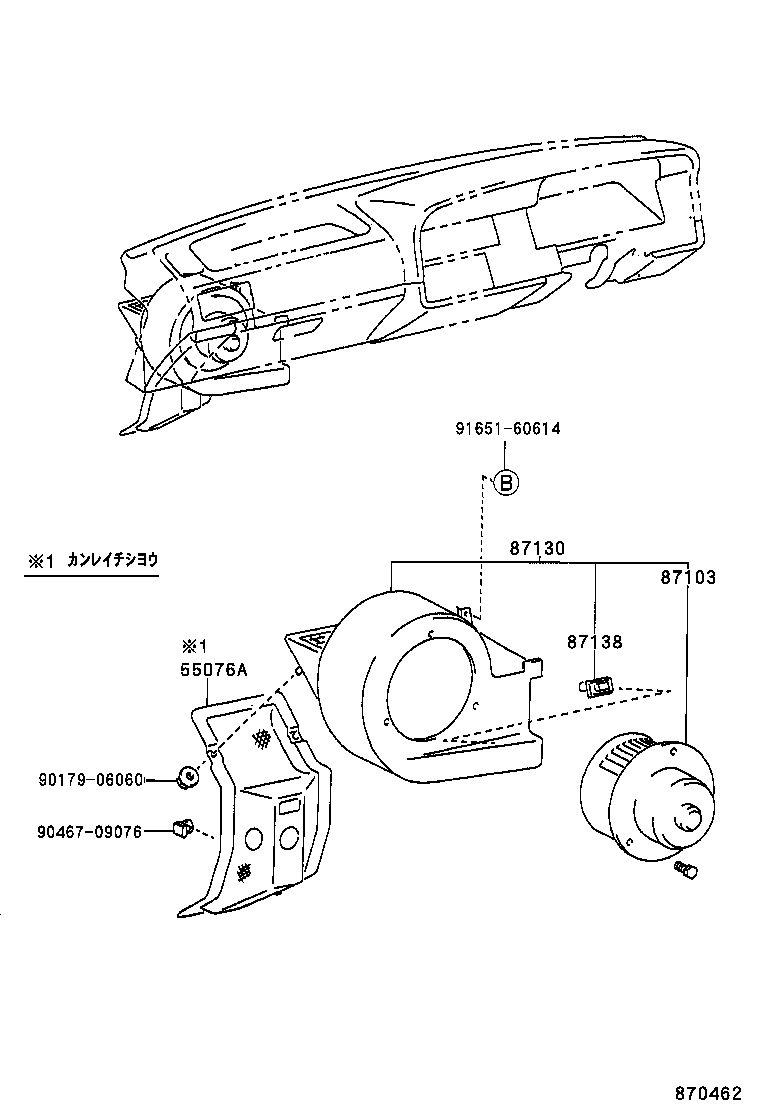

Heating & Air Conditioning - Heater Unit & Blower
31 part groups · 19 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 55076A | Net Sub-assy, Air Duct |
| 55907C | Cable Sub-assy, Water Valve Control |
| 87029A | Cover Sub-assy, Heater Inlet Hole |
| 87103 | Motor Sub-assy, Heater Blower, W/Fan |
| 87104R | Motor Sub-assy, Rear Heater Blower |
| 87105R | Fan Sub-assy, Rear Heater Blower |
| 87106A | Servo Sub-assy, Damper |
| 87106C | Servo Sub-assy, Damper(FOR BLOWER) |
| 87107 | Unit Sub-assy, Heater Radiator |
| 87107R | Unit Sub-assy, Rear Heater |
| 87120 | Heater Assy, Rear |
| 87125A | Grille, Air Outlet |
| 87130 | Blower Assy, Heater, Front |
| 87138 | Resistor, Heater Blower |
| 87138R | Resistor, Rear Heater Blower |
| 87150 | Radiator Assy, Heater |
| 87174A | Guide, Air Heater |
| 87187A | Wire, Blower Motor Lead |
| 87211E | Duct, Air |
| 87239 | Cover, Heater Inlet Hole |
| 87268D | Protector, Heater Unit |
| 87710C | Heater Assy, Quick |
| 88550A | Motor Assy, Ventilation Blower |

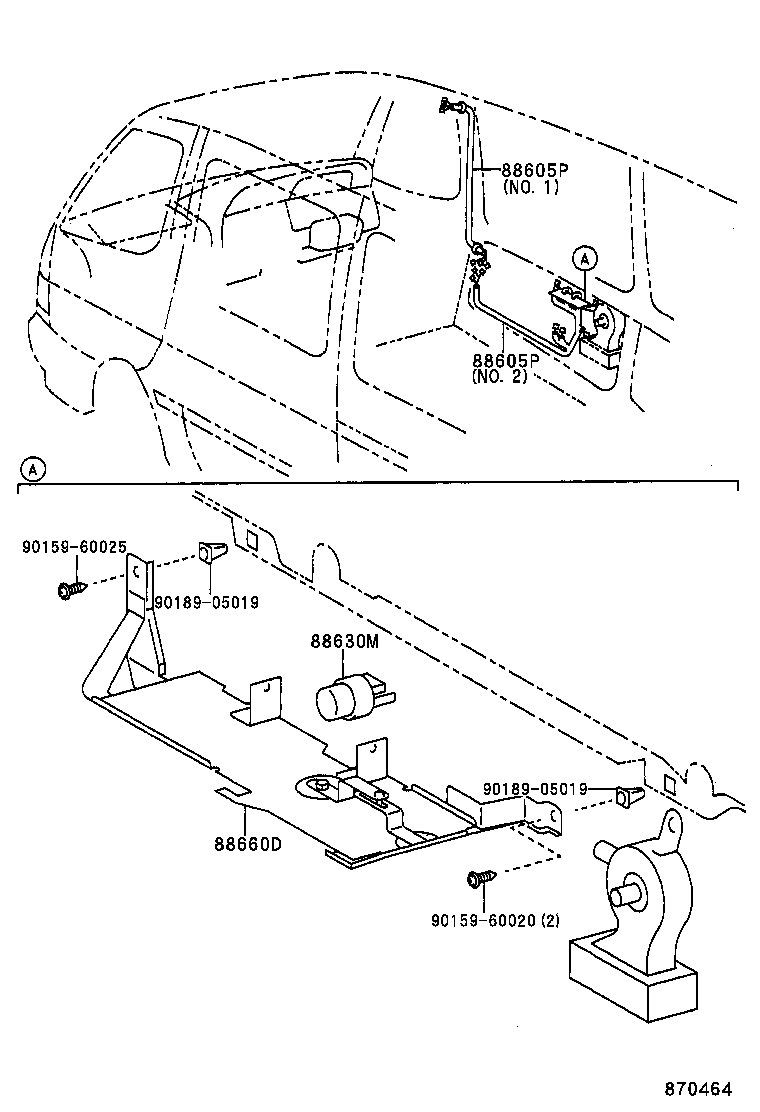

| 88605P | Harness Sub-assy, Air Conditioner Wiring |
| 88625L | Thermistor, Cooler |
| 88630M | Relay Assy, Cooler |
| 88650D | Amplifier Assy |
| 88655B | Switch, Water Temperature |
| 88660D | Servo Assy, Air Conditioner |
| 88688Y | Bracket, Cooler Stabilizer Amplifier |
| 88892M | Cover, Cooler, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
