Toyota Hiace/Regiusace
2004-08 → 2013-12 · chassis KDH2##,TRH2## · catalogue 711150 · Japan
Supported model
Data version 2014-06

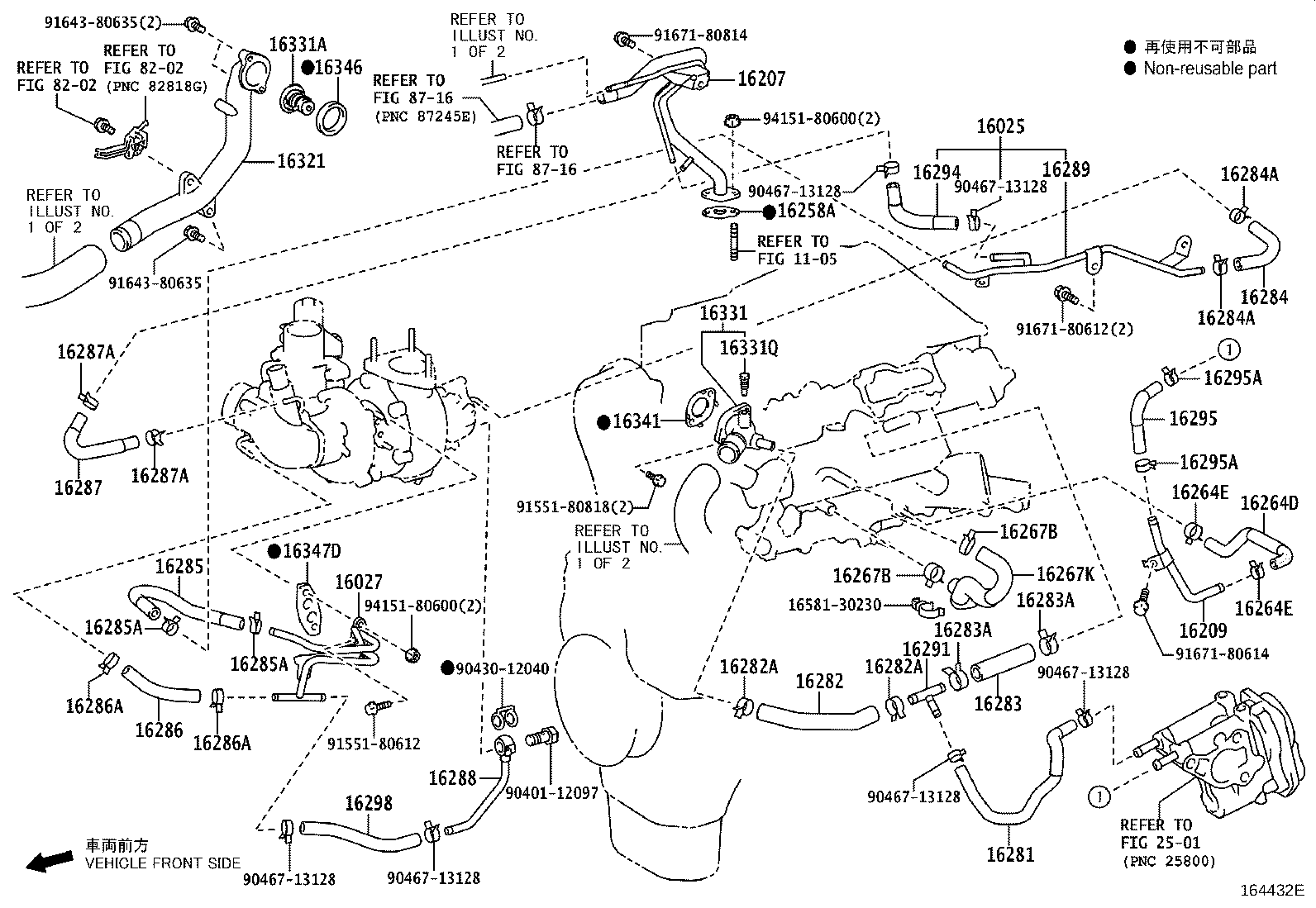

Radiator & Water Outlet
107 part groups · 14 illustrations

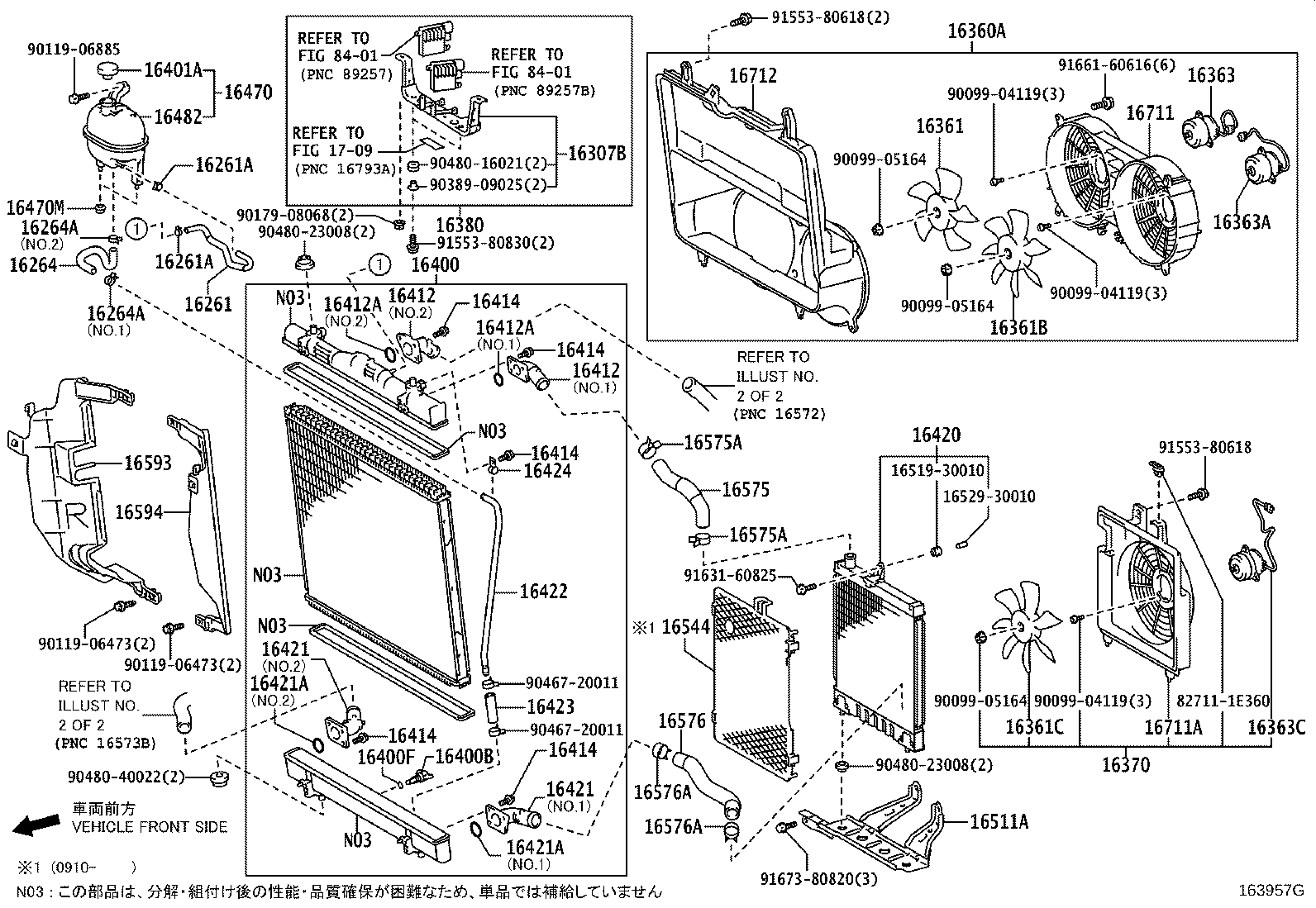

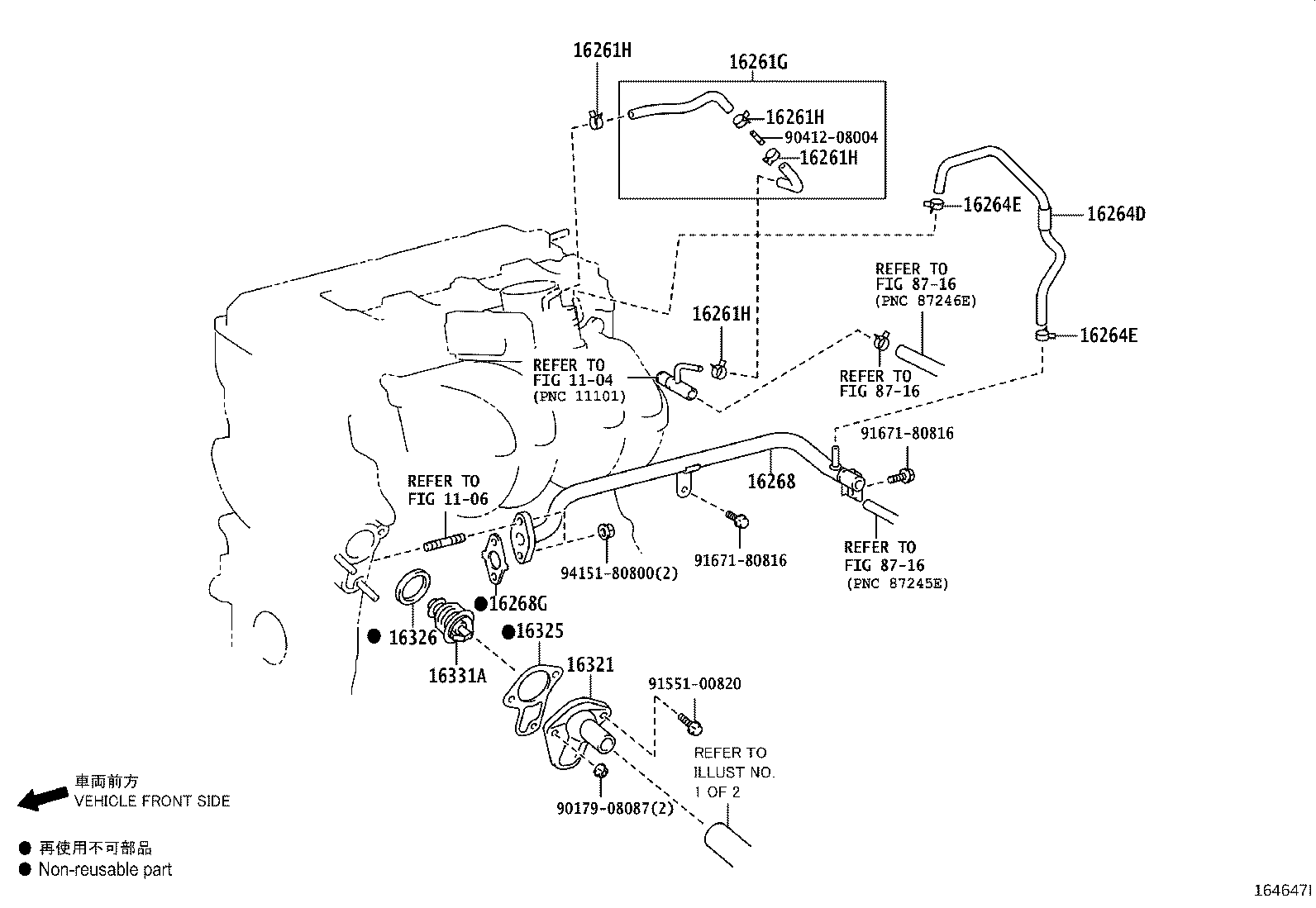

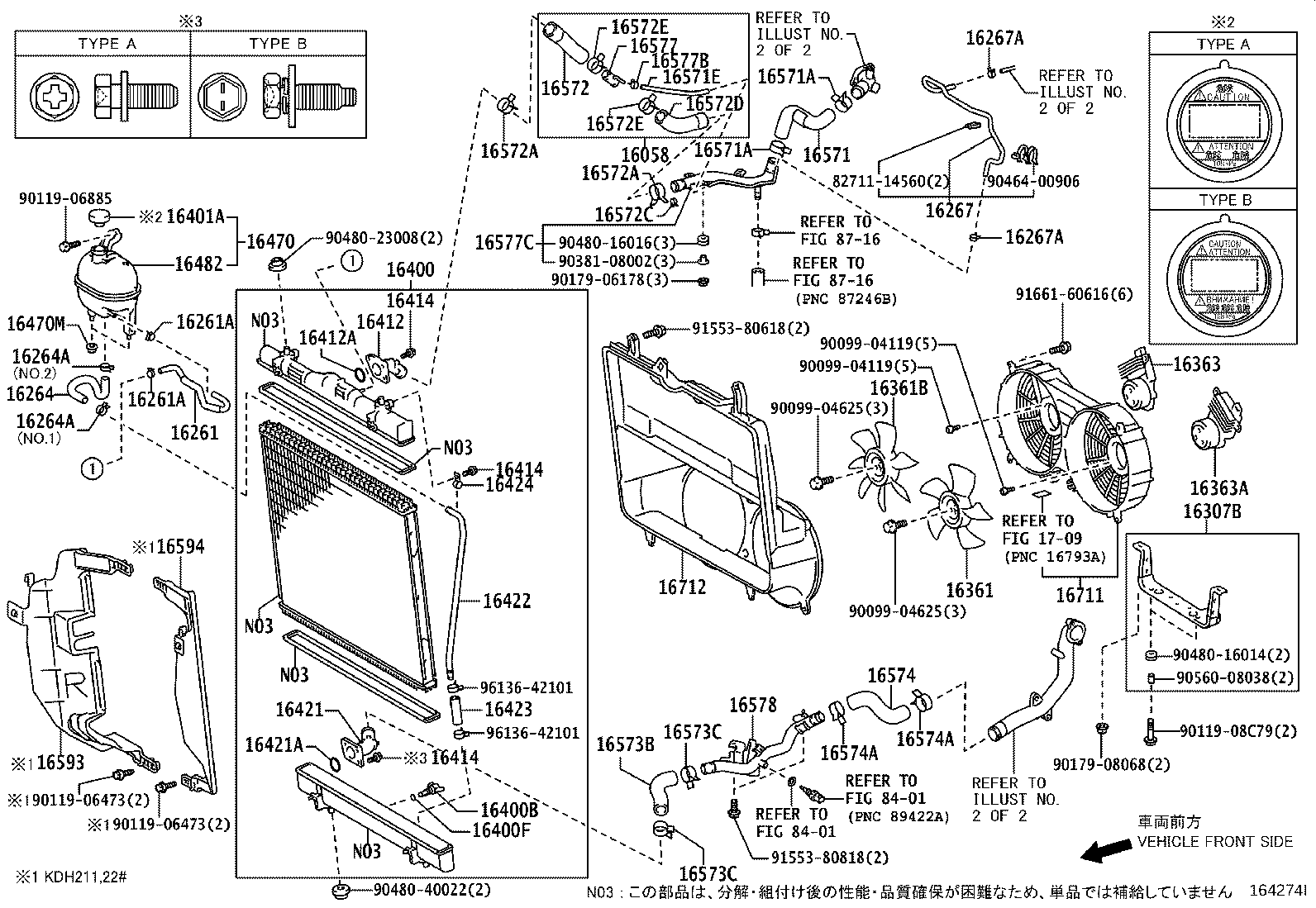

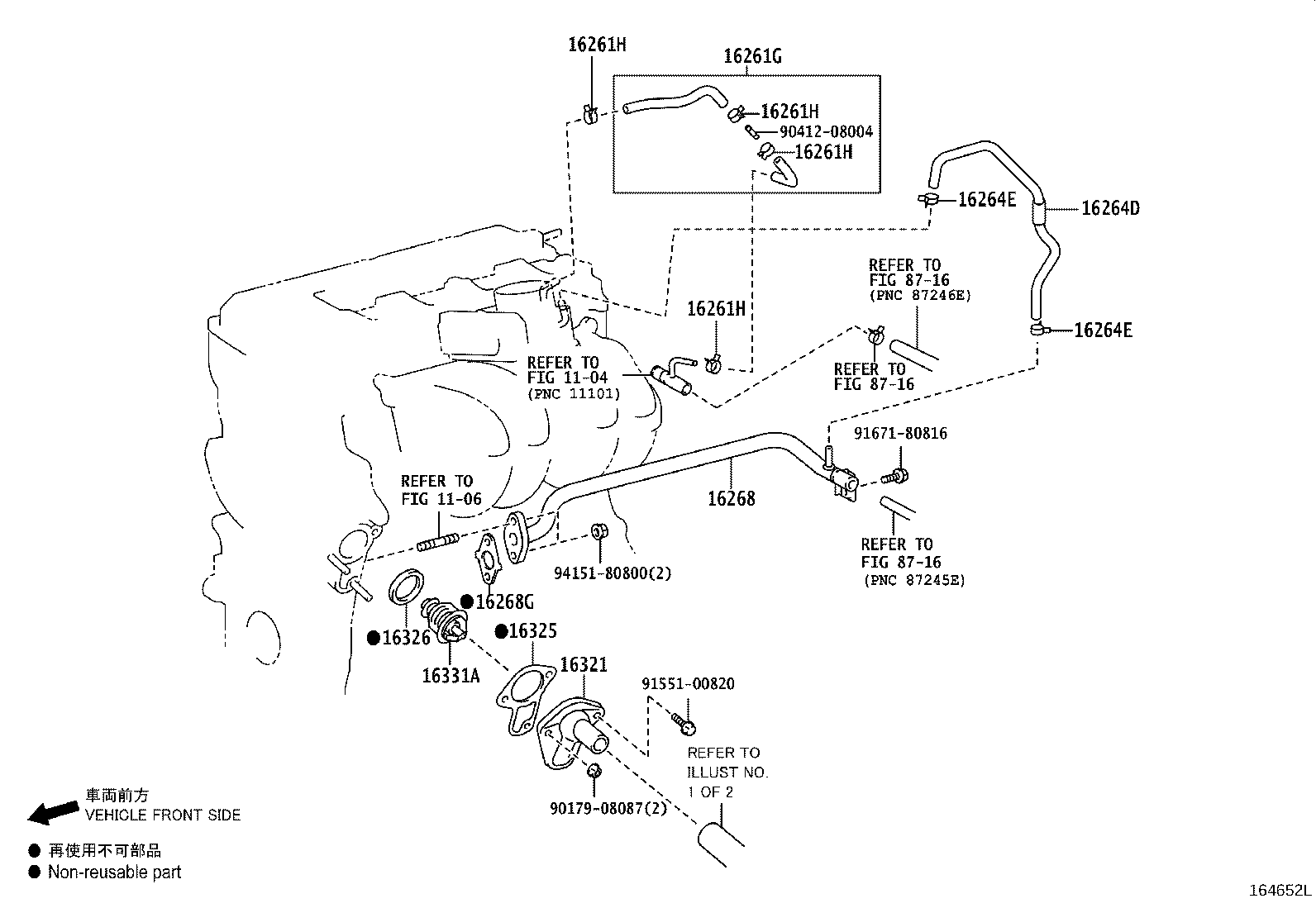

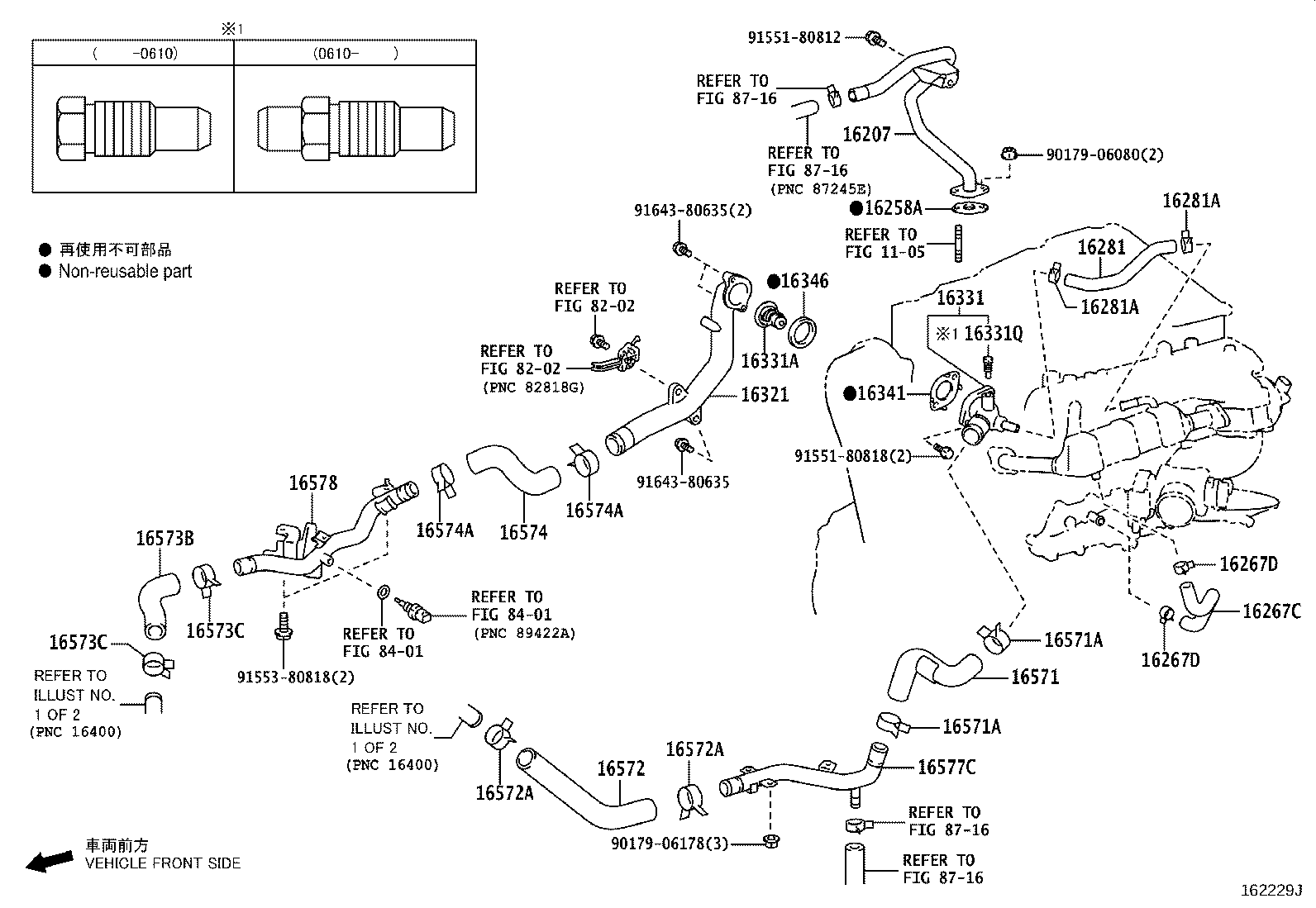

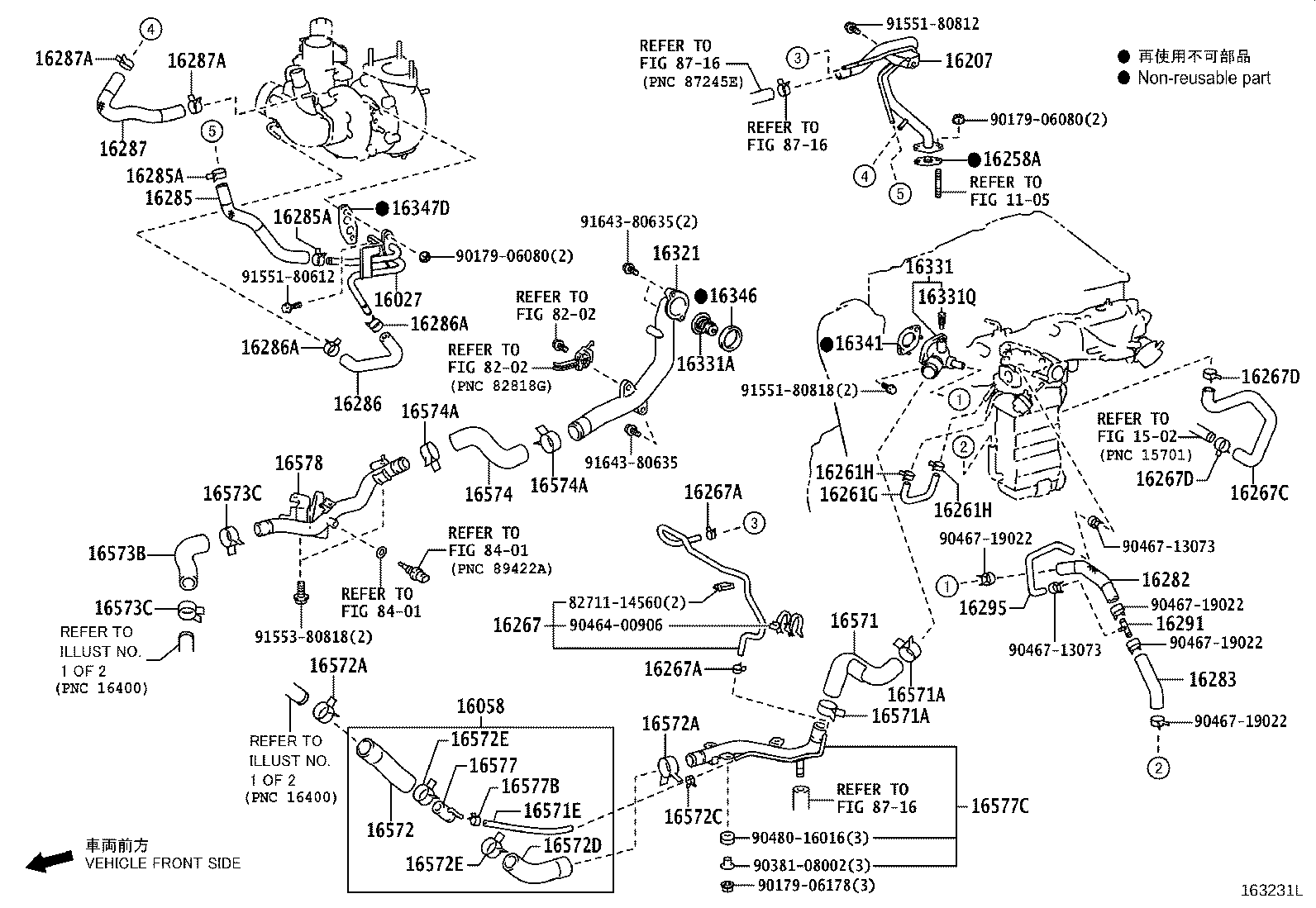

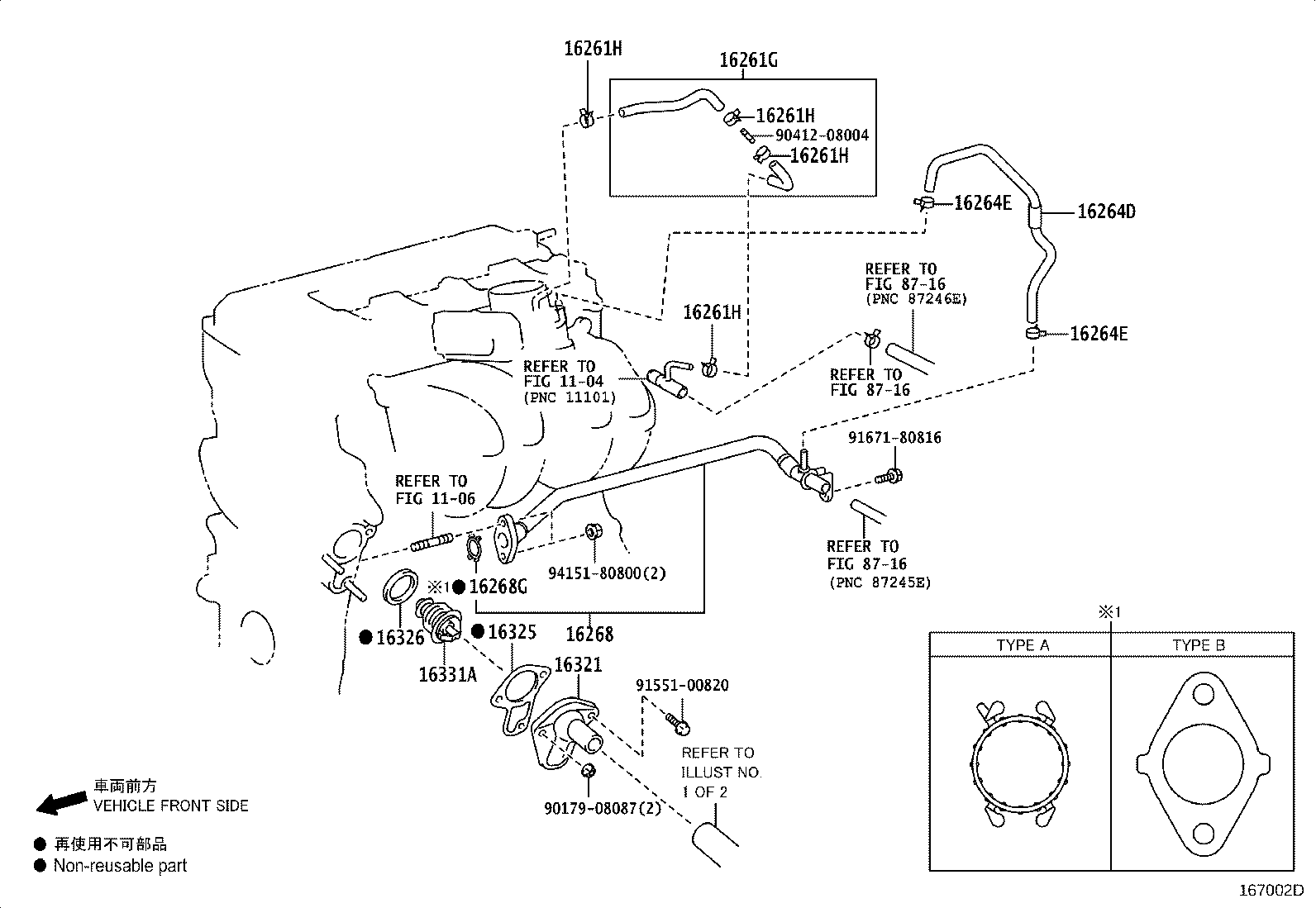

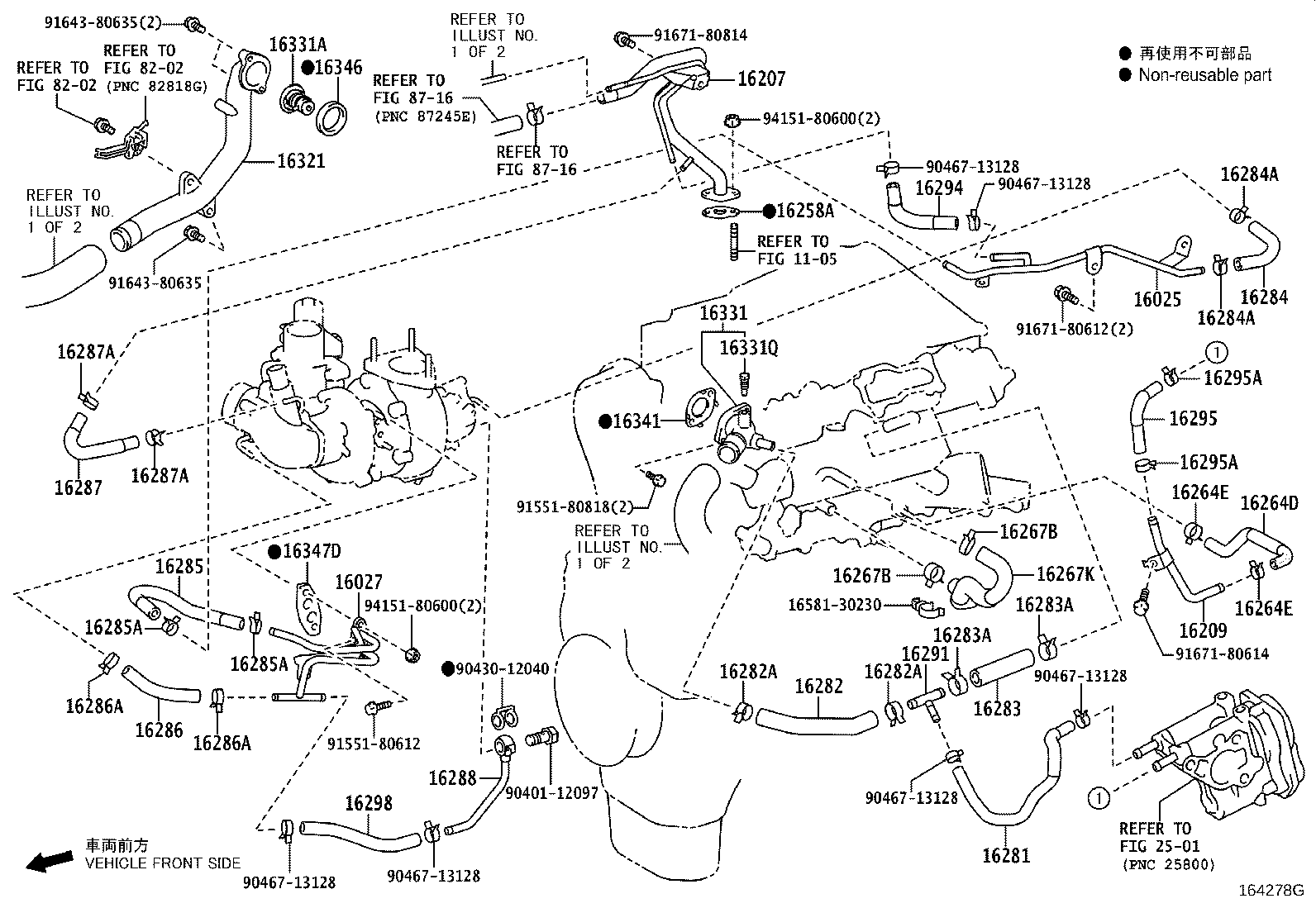

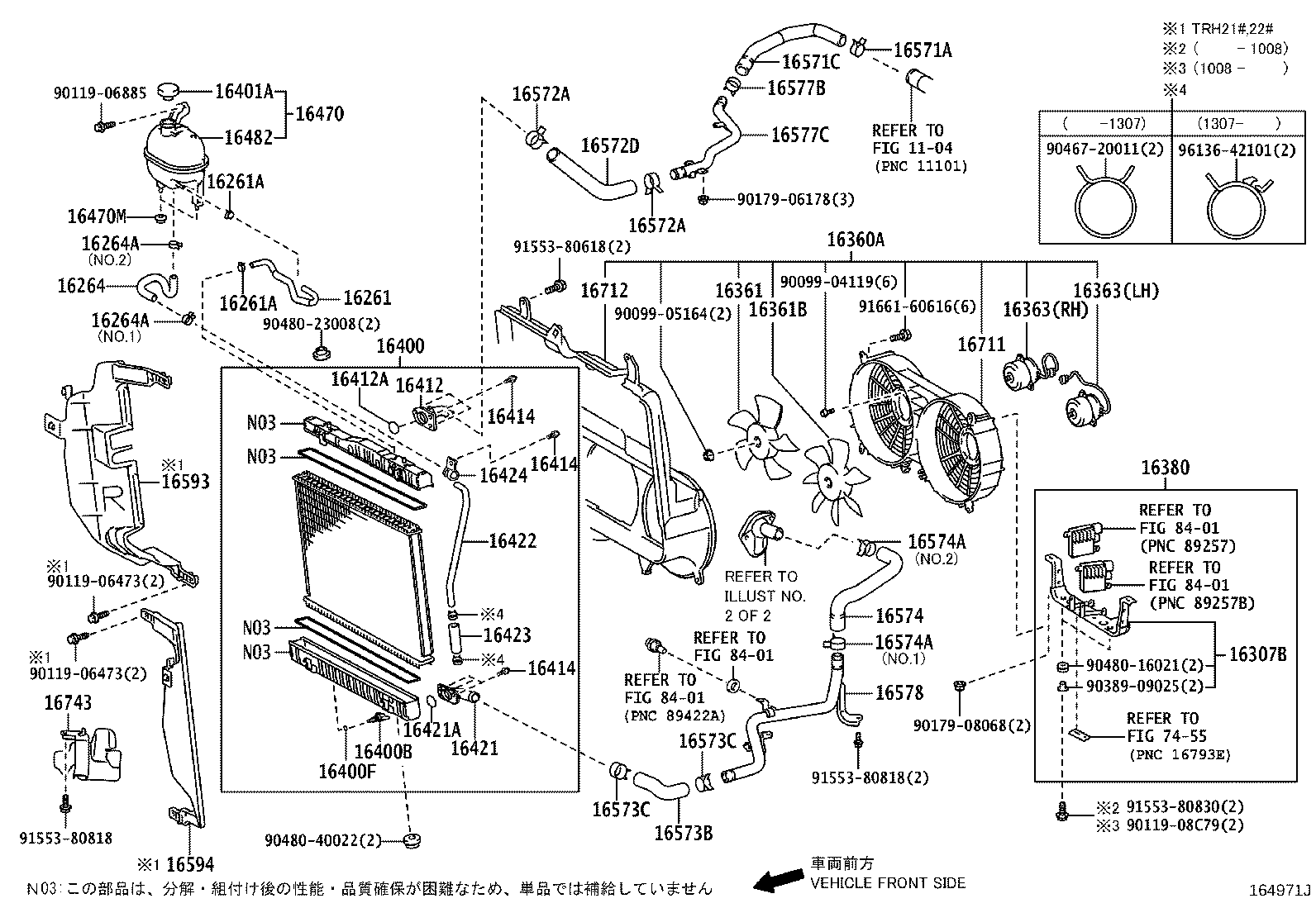

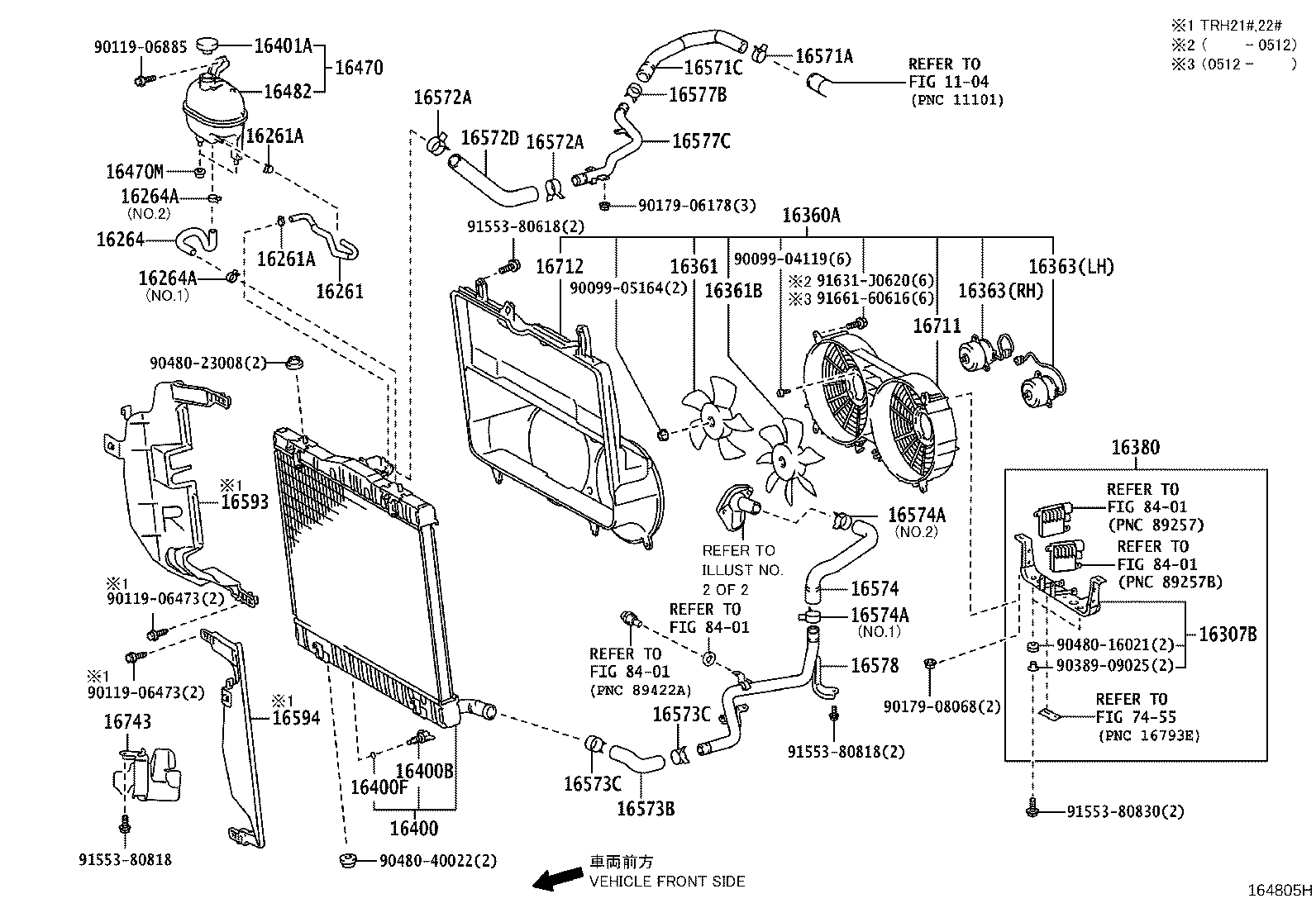

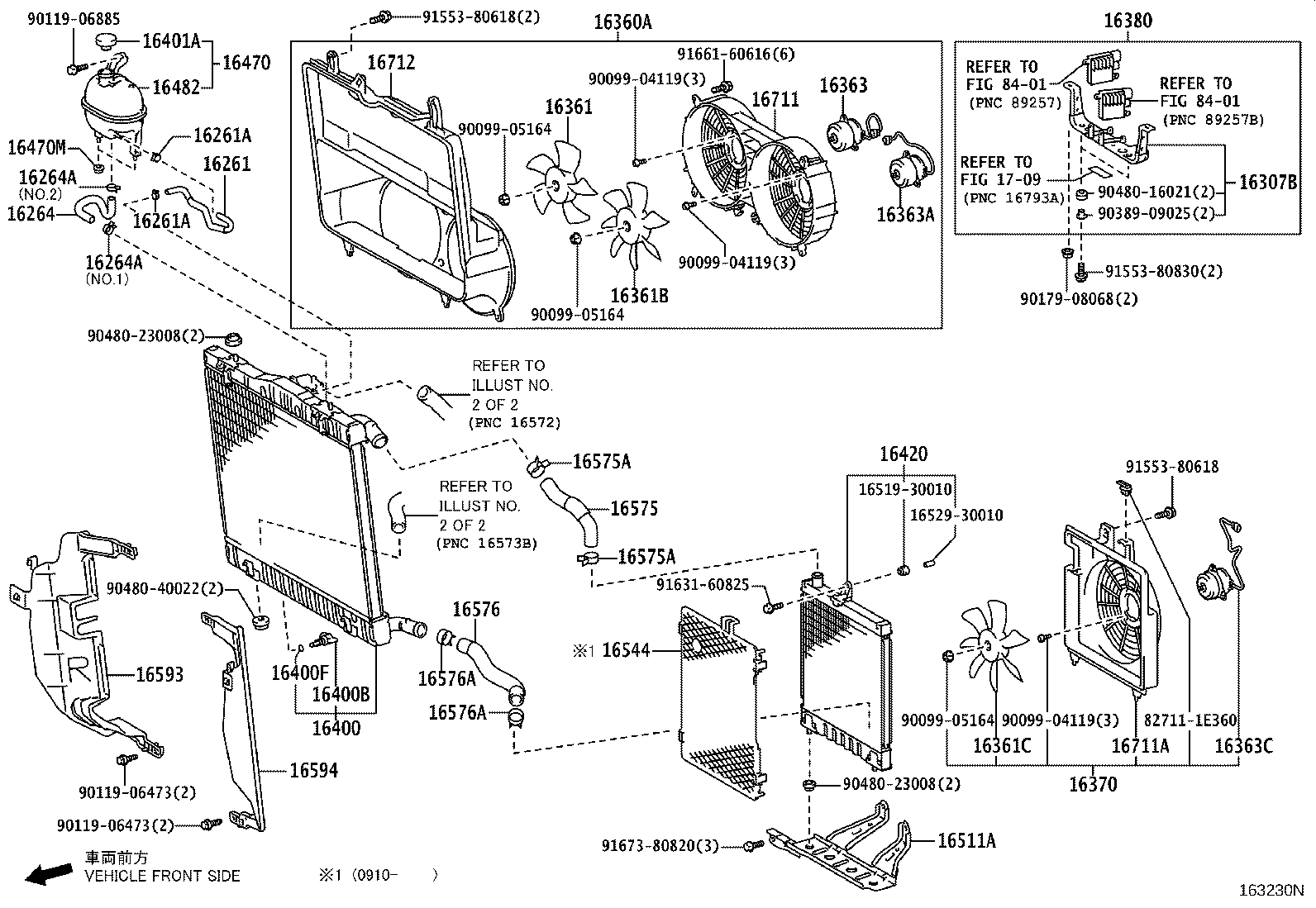

Illustrations
Part groups
| PNC | Description |
|---|---|
| 16025 | Pipe Sub-assy, Water By-pass, NO.5 |
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16058 | Hose Sub-assy, Radiator, NO.2 |
| 16207 | Pipe Sub-assy, Water By-pass, NO.2 |
| 16209 | Pipe Sub-assy, Water By-pass, NO.4 |
| 16258A | Gasket(FOR HEATER RETURN) |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267B | Clip(FOR WATER BY-PASS HOSE) |
| 16267C | Hose, Water By-pass, NO.4 |
| 16267D | Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16267K | Hose, Water By-pass, NO.3 |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268G | Gasket(FOR WATER BY-PASS PIPE) |
| 16281 | Hose, Water By-pass, NO.4 |
| 16281A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16282 | Hose, Water By-pass, NO.5 |
| 16282A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.5) |
| 16283 | Hose, Water By-pass, NO.6 |
| 16283A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6) |
| 16284 | Hose, Turbo Water, NO.1 |
| 16284A | Clip(FOR TURBO WATER HOSE NO.1) |
| 16285 | Hose, Turbo Water, NO.2 |
| 16285A | Clip(FOR TURBO WATER HOSE NO.2) |
| 16286 | Hose, Turbo Water, NO.3 |
| 16286A | Clip(FOR TURBO WATER HOSE NO.3) |
| 16287 | Hose, Turbo Water, NO.4 |
| 16287A | Clip(FOR TURBO WATER HOSE NO.4) |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16289 | Pipe, Water By-pass, NO.5 |
| 16291 | Joint, Water Hose |
| 16294 | Hose, Water By-pass, NO.11 |
| 16295 | Hose, Water By-pass, NO.7 |
| 16295A | Clip(FOR WATER BY-PASS HOSE NO.7) |
| 16298 | Hose, Water By-pass, NO.12 |
| 16307B | Bracket Sub-assy, Fan |
| 16321 | Inlet, Water |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16326 | Gasket, Water Inlet Housing, NO.2 |
| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16331Q | Plug(FOR WATER OUTLET) |
| 16341 | Gasket, Water Outlet |
| 16346 | Gasket, Thermostat |
| 16347D | Gasket, Water By-pass |
| 16360A | Fan Assy, W/Motor |
| 16361 | Fan |
| 16361B | Fan, NO.2 |
| 16361C | Fan NO.2 |
| 16363 | Motor, Cooling Fan |
| 16363A | Motor, Cooling Fan, NO.2 |
| 16363C | Motor, Cooling Fan, NO.3 |
| 16370 | Fan Assy, W/Motor, NO.2 |
| 16380 | Bracket Assy, Fan |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16401A | Cap Sub-assy, Radiator Reserve Tank |
| 16412 | Pipe, Radiator Tank, Upper |
| 16412A | Ring, O(FOR RADIATOR UPPER TANK PIPE) |
| 16414 | Bolt, Radiator Tank Pipe |
| 16420 | Radiator Assy, Sub |
| 16421 | Pipe, Radiator Tank, Lower NO.1 |
| 16421A | Ring, O(FOR RADIATOR LOWER TANK PIPE NO.1) |
| 16422 | Pipe, Radiator Tank, Lower NO.2 |
| 16423 | Hose, Radiator Tank |
| 16424 | Clamp, Radiator Tank Pipe |
| 16470 | Tank Assy, Radiator Reserve |
| 16470M | Grommet |
| 16482 | Tank Sub-assy, Radiator Reserve |
| 16511A | Bracket, Sub-radiator |
| 16544 | Protector, Sub-radiator |
| 16571 | Hose, Radiator, Inlet |
| 16571A | Clamp OR Clip, Hose(FOR RADIATOR INLET) |
| 16571C | Hose, Radiator, NO.1 |
| 16571E | Hose, Water |
| 16572 | Hose, Radiator, Outlet |
| 16572A | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1) |
| 16572C | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.2) |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16573B | Hose, Radiator, NO.3 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16574A | Clip, Radiator Hose, NO.4 |
| 16575 | Hose, Radiator, NO.5 |
| 16575A | Clip, Radiator Hose, NO.5 |
| 16576 | Hose, Radiator, NO.6 |
| 16576A | Clip, Radiator Hose, NO.6 |
| 16577 | Pipe, Radiator, NO.7 |
| 16577B | Clamp OR Clip, Hose(FOR RADIATOR PIPE) |
| 16577C | Pipe, Radiator |
| 16578 | Pipe, Radiator, NO.2 |
| 16593 | Guide, Radiator Air, NO.1 |
| 16594 | Guide, Radiator Air, NO.2 |
| 16711 | Shroud, Fan |
| 16711A | Shroud, Fan, NO.2 |
| 16712 | Shroud, Fan, NO.2 |
| 16743 | Protector, Fan Shroud |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
