Toyota Granace
2019-12 → present · chassis GDH303 · catalogue 711170 · Japan
Supported model
Data version 2019-12

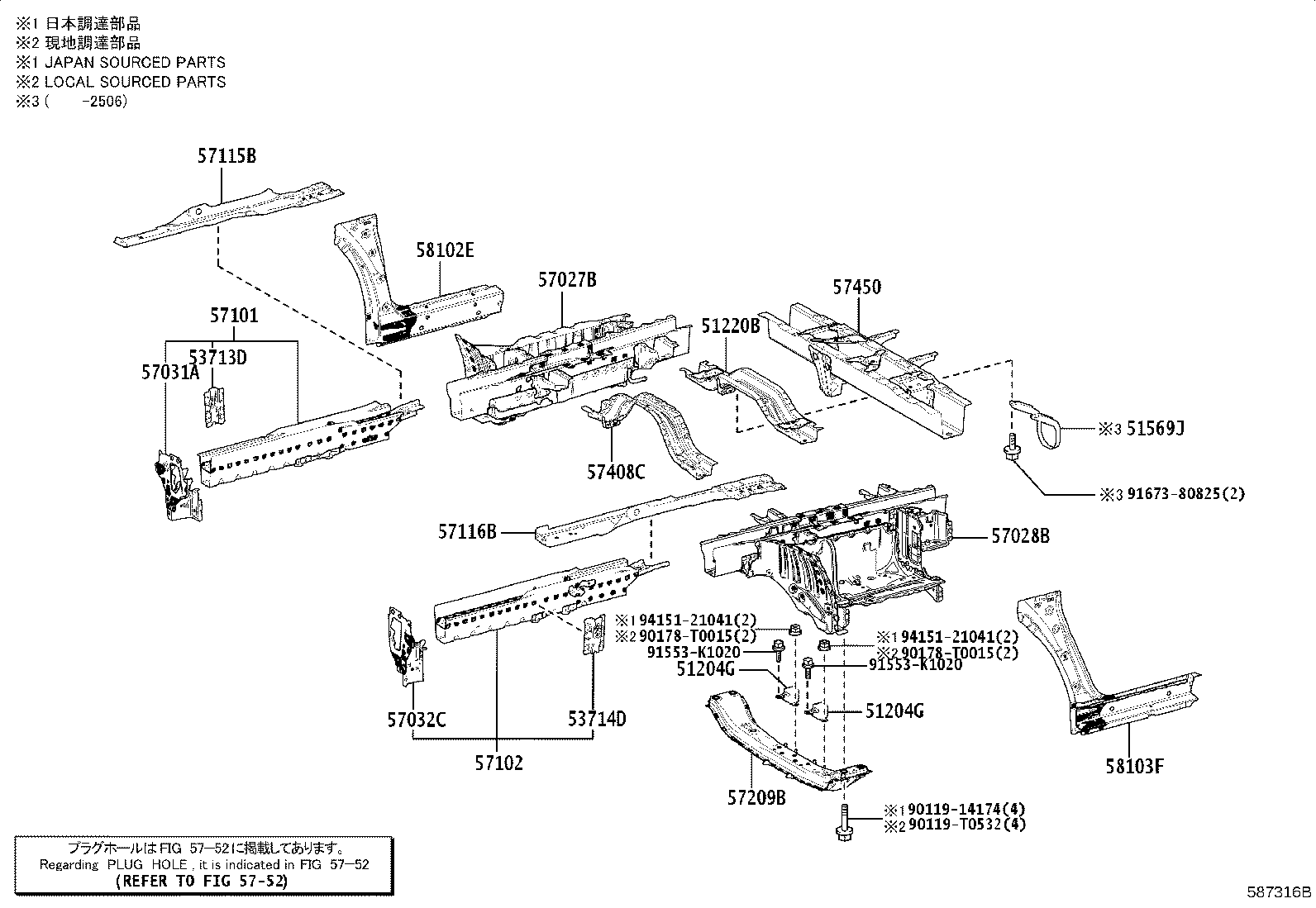

Front Floor Panel & Front Floor Member
34 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51204G | Damper Sub-assy, Engine Rear Support Member |
| 51220B | Crossmember Assy, Frame, NO.2 |
| 51569J | Guard, Propeller Shaft |
| 53713D | Extension, Front Fender Apron, RH |
| 53714D | Extension, Front Fender Apron, LH |
| 55358T | Protector, Edge |
| 57027B | Member Sub-assy, Front Side, Inner RH |
| 57028B | Member Sub-assy, Front Side, Inner LH |
| 57031A | Reinforce Sub-assy, Front Side Member, NO.2 RH |
| 57032C | Reinforce Sub-assy, Front Side Member, NO.2 LH |
| 57101 | Member Sub-assy, Front Side, RH |
| 57102 | Member Sub-assy, Front Side, LH |
| 57115B | Plate, Front Side Member, NO.1 RH |
| 57116B | Plate, Front Side Member, NO.1 LH |
| 57117F | Plate, Front Side Member, NO.2 RH |
| 57118B | Plate, Front Side Member, NO.2 LH |
| 57209B | Member Sub-assy, Engine Rear Mounting |
| 57408C | Member Sub-assy, Front Floor Cross |
| 57450 | Member Assy, Front Floor Cross |
| 57515B | Bracket, Parking Brake, RH |
| 58102E | Reinforcement Sub-assy, Front Floor, RH |
| 58103F | Reinforcement Sub-assy, Front Floor, LH |
| 58111C | Pan, Front Floor |
| 58119E | Cover, Front Floor Side, Front |
| 58119H | Cover, Front Floor Side, Front |
| 58197B | Retainer, Instrument Panel Brace Mounting Bracket |
| 58207E | Cover Sub-assy, Battery Service Hole, Front LH |
| 58408F | Cover Sub-assy, Battery Service Hole, LH |
| 58444G | Packing, Battery Service Opening Lid |
| 58446J | Protector, Battery Service Opening Lid |
| 58449E | Packing, Battery Service Hole Cover |
| 58861F | Support, Console Box, NO.1 |
| 58862D | Support, Console Box, NO.2 |
| 89966 | Bracket, Oscillator Electrical Key |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
