Toyota Granace
2019-12 → present · chassis GDH303 · catalogue 711170 · Japan
Supported model
Data version 2019-12
Heating & Air Conditioning - Cooler Piping

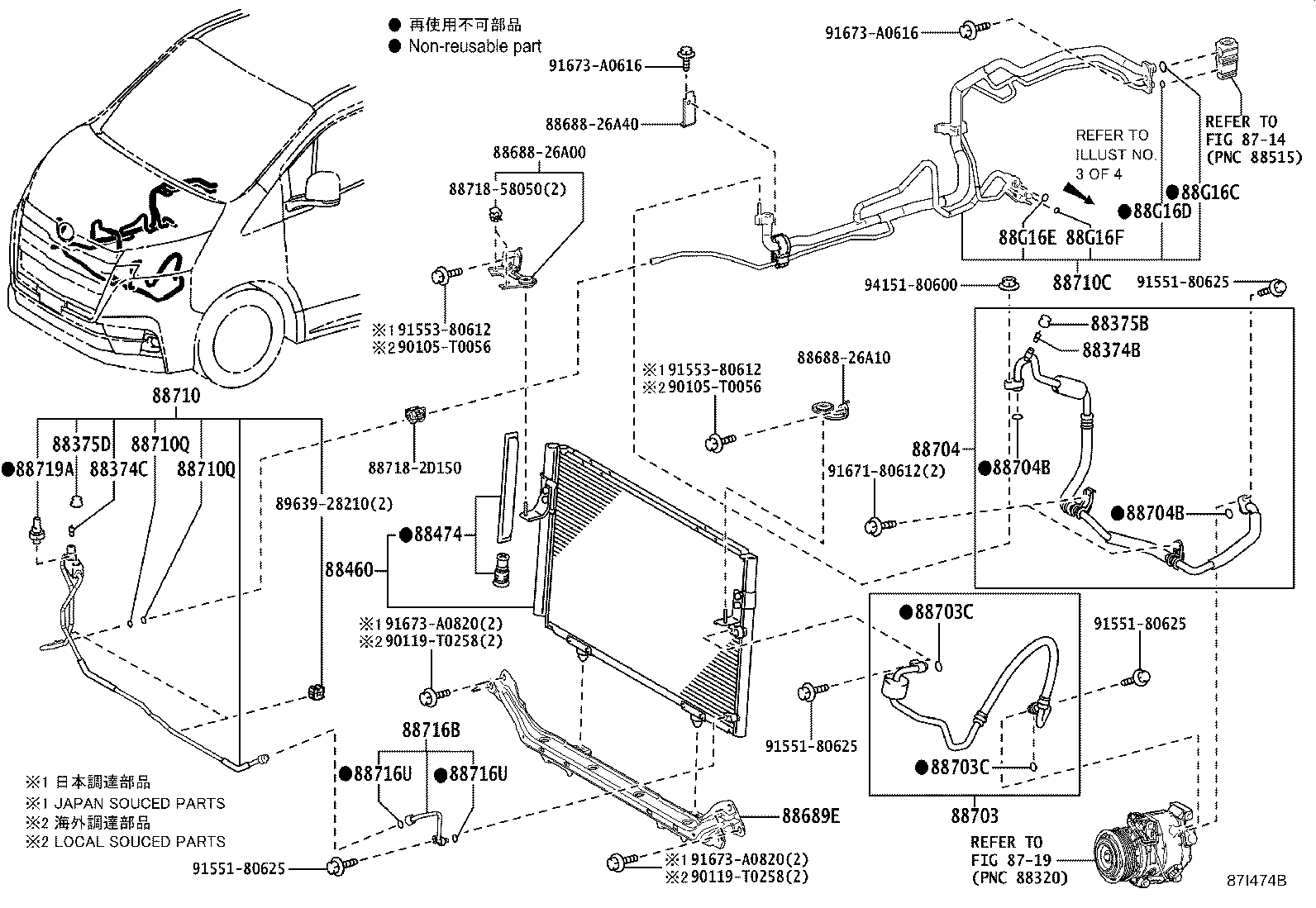

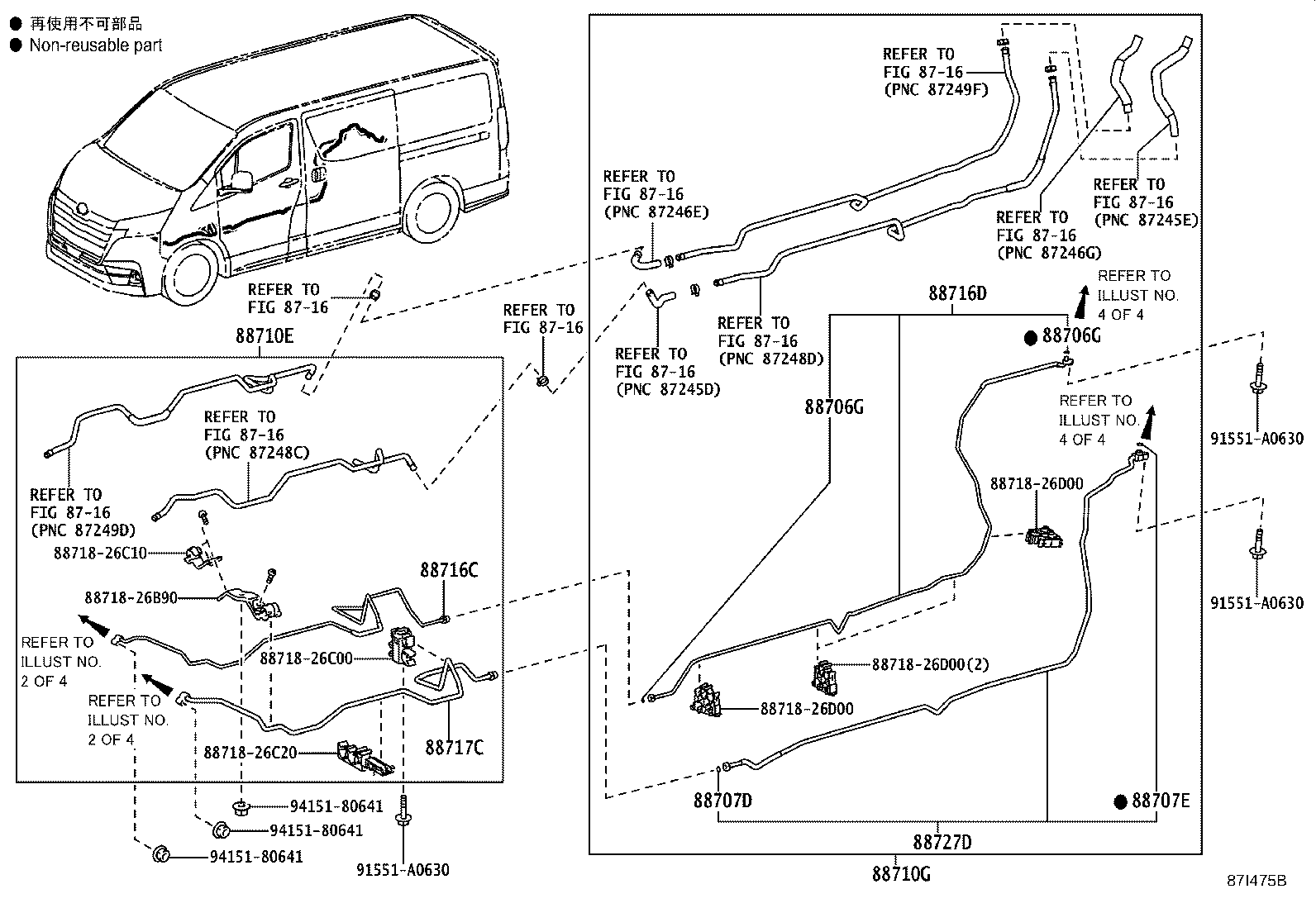

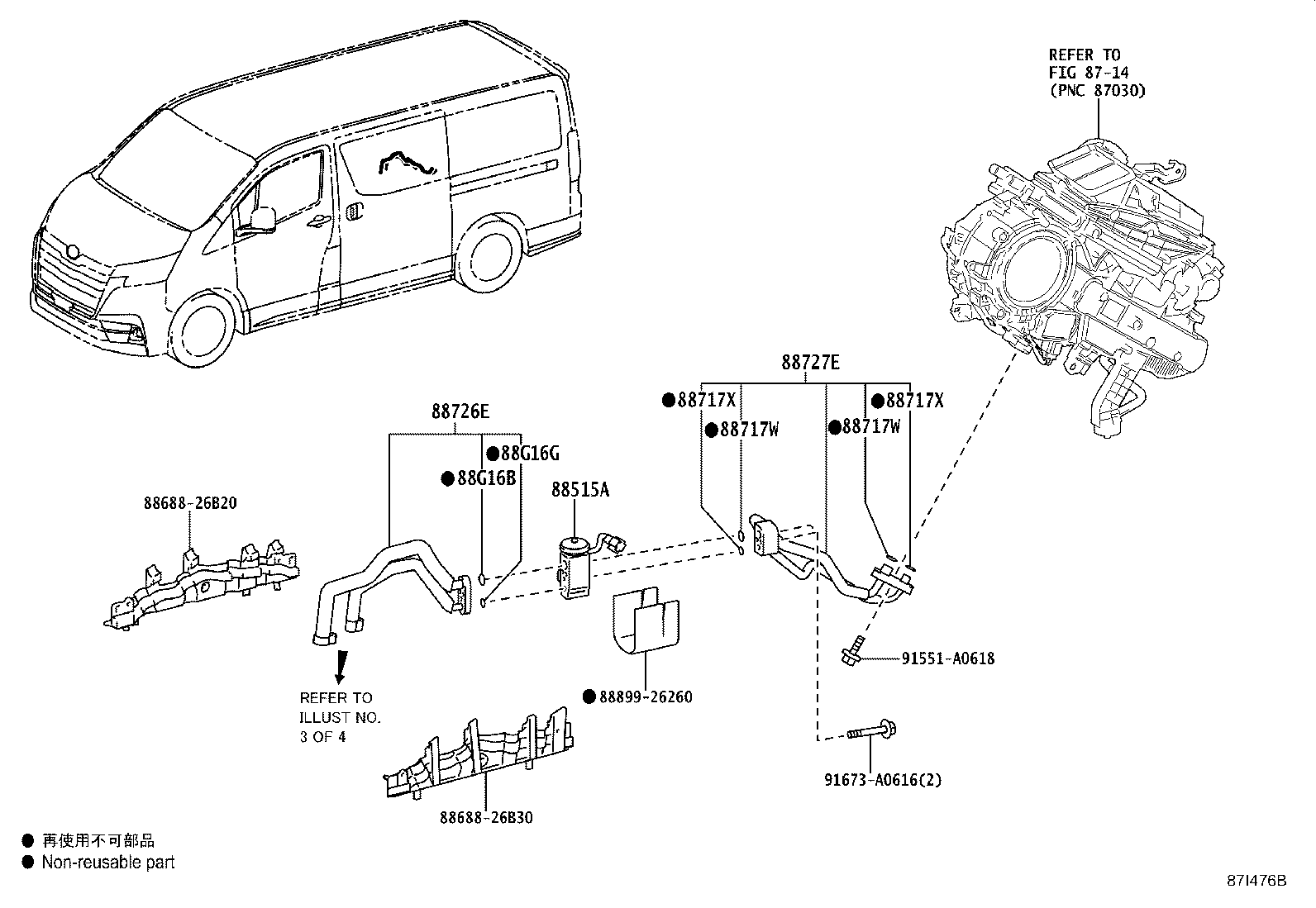

44 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16793C | Label, Cooling Fan Caution |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88453C | Fan, Cooling, NO.1 |
| 88454A | Shroud, Fan |
| 88460 | Condenser Assy, Cooler |
| 88467H | Cushion, Condenser Bracket, NO.1 |
| 88474 | Dryer, Cooler |
| 88515A | Valve, Cooler Expansion |
| 88550L | Motor Assy, Cooling Fan, NO.1 |
| 88590D | Blower Assy, W/Shroud, NO.1 |
| 88689E | Bracket, Cooler, NO.1 |
| 88703 | Hose Sub-assy, Discharge |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88707E | Ring, O, NO.2(FOR SUCTION TUBE) |
| 88710 | Tube Assy, Air Conditioner |
| 88710C | Tube Assy, Air Conditioner |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710Q | Ring, O(FOR TUBE ASSY, AIR CONDITIONER) |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88716D | Pipe, Cooler Refrigerant Liquid, D |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88717C | Pipe, Cooler Refrigerant Suction, C |
| 88717W | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) NO.2 |
| 88717X | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) NO.3 |
| 88719A | Sensor, Air Conditioner Pressure |
| 88726E | Pipe, Cooler Refrigerant Liquid, E |
| 88727D | Pipe, Cooler Refrigerant Suction, D |
| 88727E | Pipe, Cooler Refrigerant Suction, E |
| 88897T | Grommet, Cooler |
| 88G16B | Ring, O, NO.2(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88G16C | Ring, O, NO.1(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16D | Ring, O, NO.2(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16E | Ring, O, NO.3(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16F | Ring, O, NO.4(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16G | Ring, O, NO.3(FOR COOLER REFRIGERANT LIQUID PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
