Toyota Regius/Touring Hiace
1997-04 → 2002-05 · chassis KCH4#,LXH4#,RCH4# · catalogue 712110 · Japan
Discontinued model
Data version 2002-10

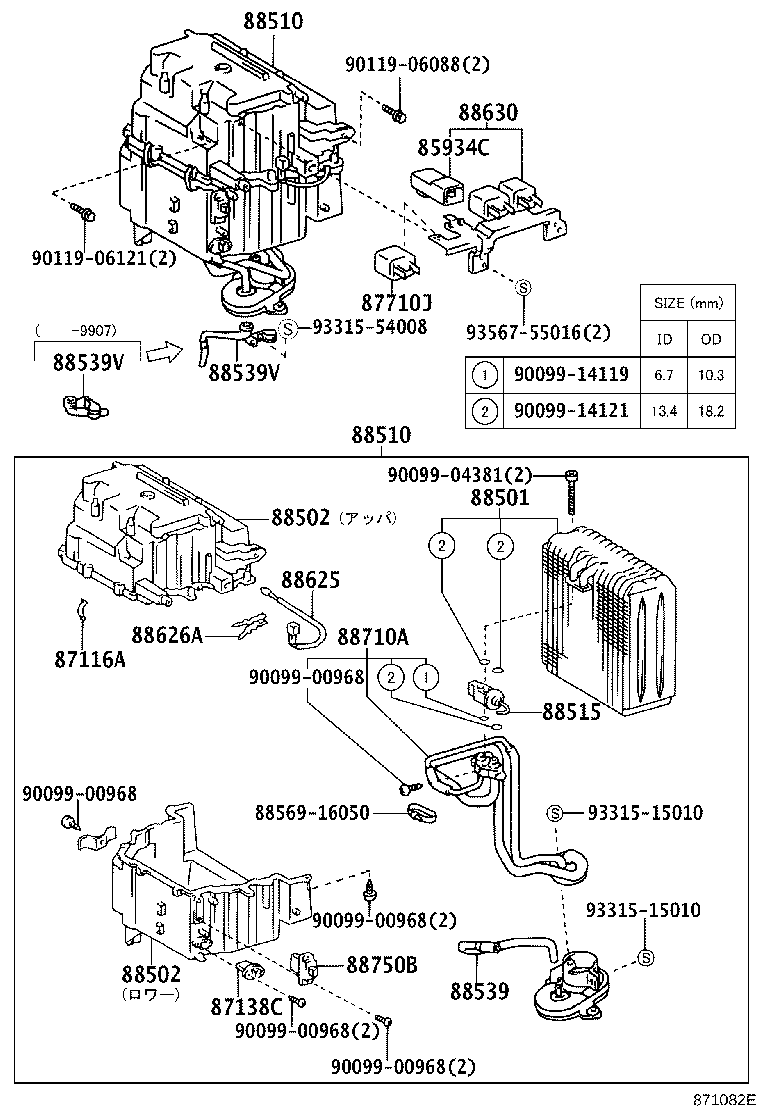

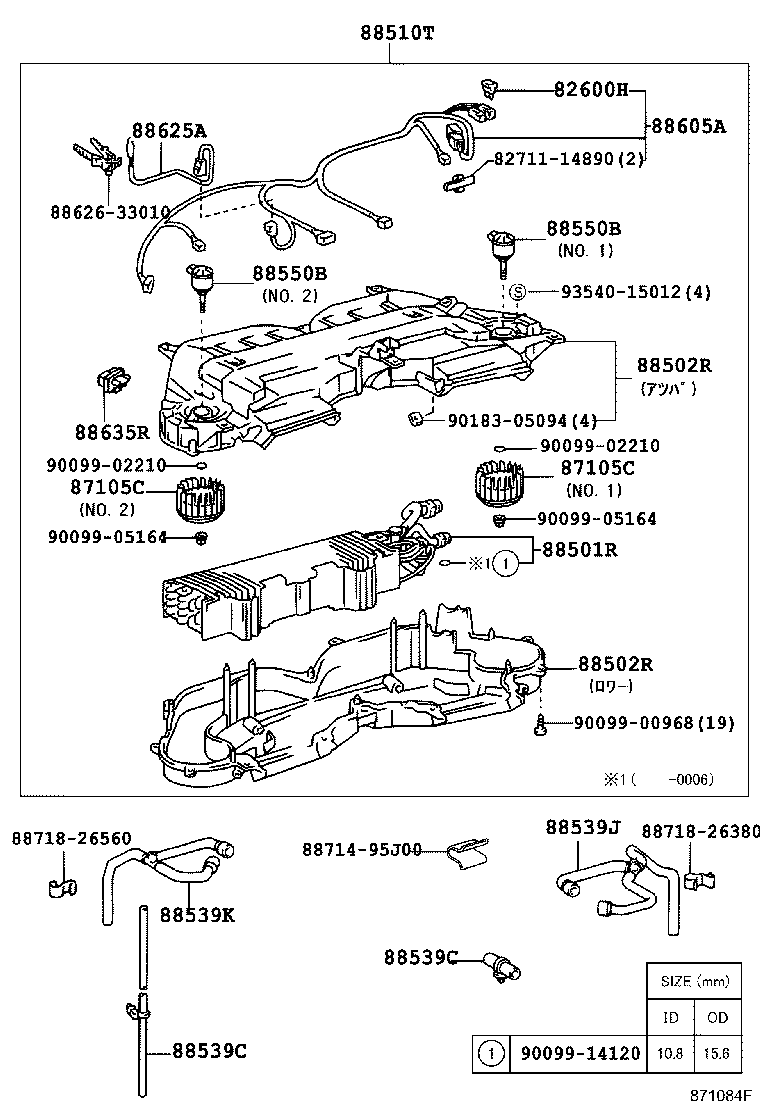

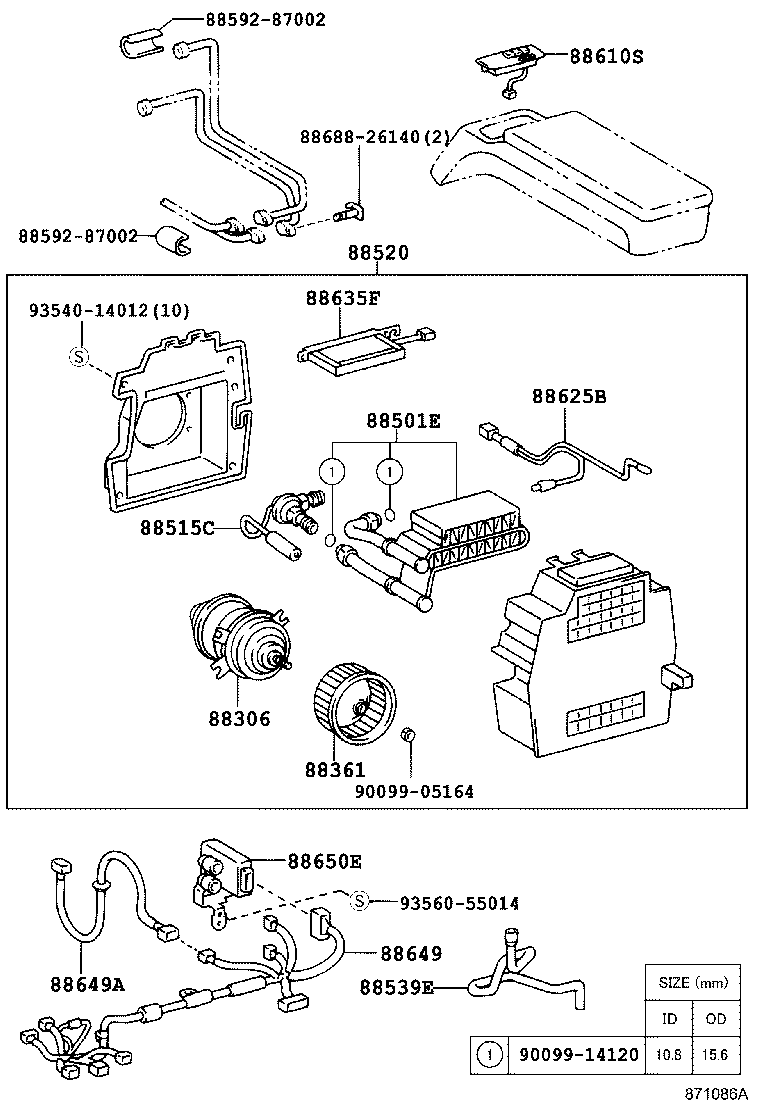

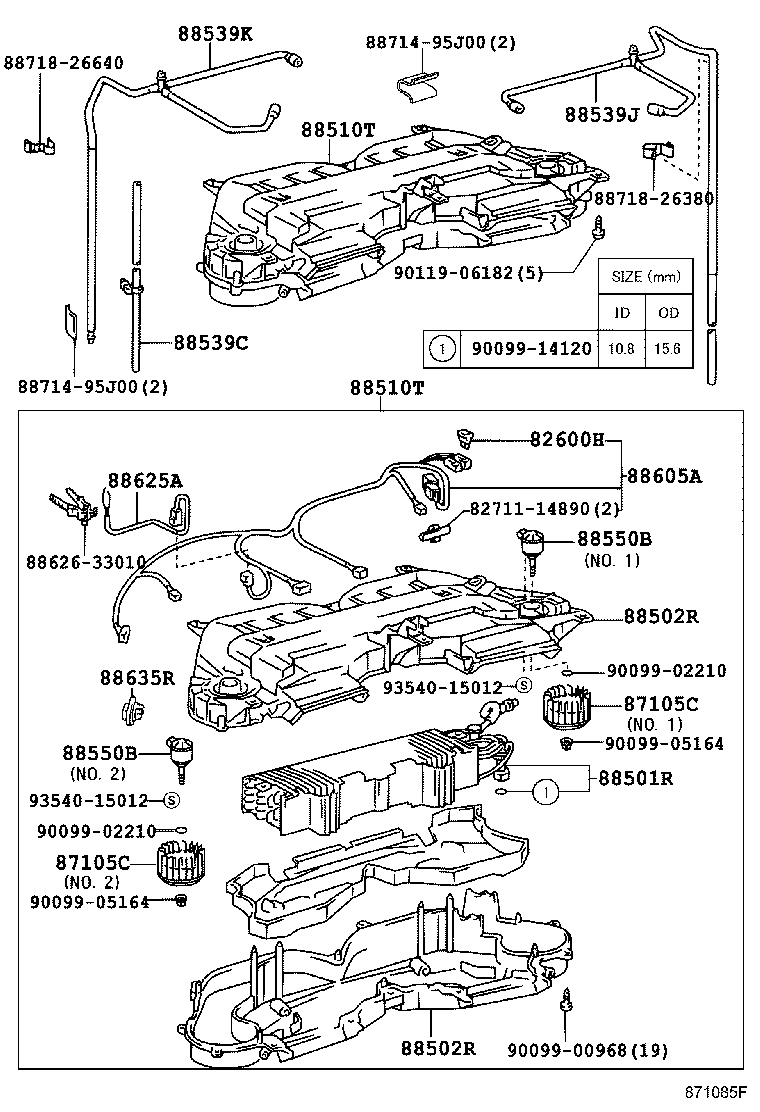

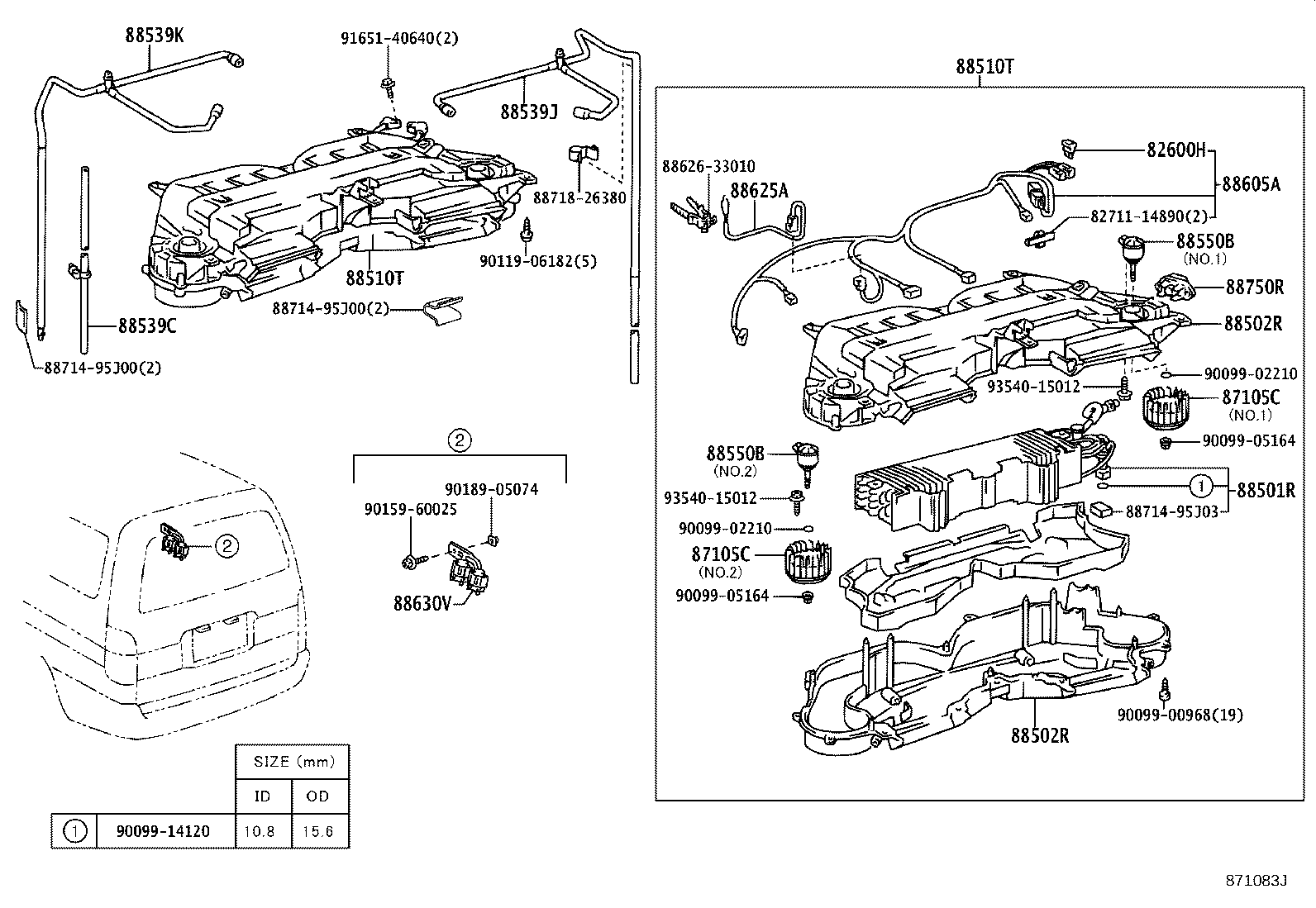

Heating & Air Conditioning - Cooler Unit
46 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 82600H | Fuse, Fuse Block |
| 85934C | Relay, Magnet-clutch |
| 87105C | Fan Sub-assy, Blower, Rear |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 87138C | Resistor, Blower |
| 87710J | Relay, Quick Heater |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88361 | Fan, Cooler Blower, NO.1 |
| 88490A | Parts Assy, Electrical |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501E | Evapolator Sub-assy, Cooler (COOL BOX) |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |
| 88502R | Case Sub-assy, Cooling Unit |
| 88510 | Unit Assy, Cooler |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515C | Valve, Cooling Box Expansion |
| 88520 | Box Assy, Cooling |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539E | Hose, Cooler Unit Drain, NO.3 |
| 88539J | Hose, Drain Cooler |
| 88539K | Hose, Drain Cooler |
| 88539V | Hose, Cooler Unit Drain, NO.2 |
| 88550B | Motor Assy, Blower |
| 88605A | Harness Sub-assy, Cooler Wiring |
| 88610S | Switch Assy, Control |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88625B | Thermistor, Cooler NO.3 |
| 88626A | Holder, Thermistor |
| 88630 | Relay Assy, Cooler |
| 88630B | Relay Assy, Cooler |
| 88630V | Relay Assy |
| 88630X | Relay Assy |
| 88635F | Resister, Cooler Blower |
| 88635R | Resistor, Blower |
| 88649 | Wiring, Cooler, NO.2 |
| 88649A | Wiring, Cooler, NO.3 |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88688A | Bracket, Cooler Stabilizer Amplifier |
| 88710A | Tube Assy, Air Conditioner |
| 88750B | Transistor Assy, Blower Resistor |
| 88750R | Transistor Assy, Blower Resistor(REAR) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
