Toyota Granvia/Grand Hiace
1995-08 → 2005-01 · chassis KCH1#,RCH11,VCH1#,2# · catalogue 713110 · Japan
Discontinued model
Data version 2005-07

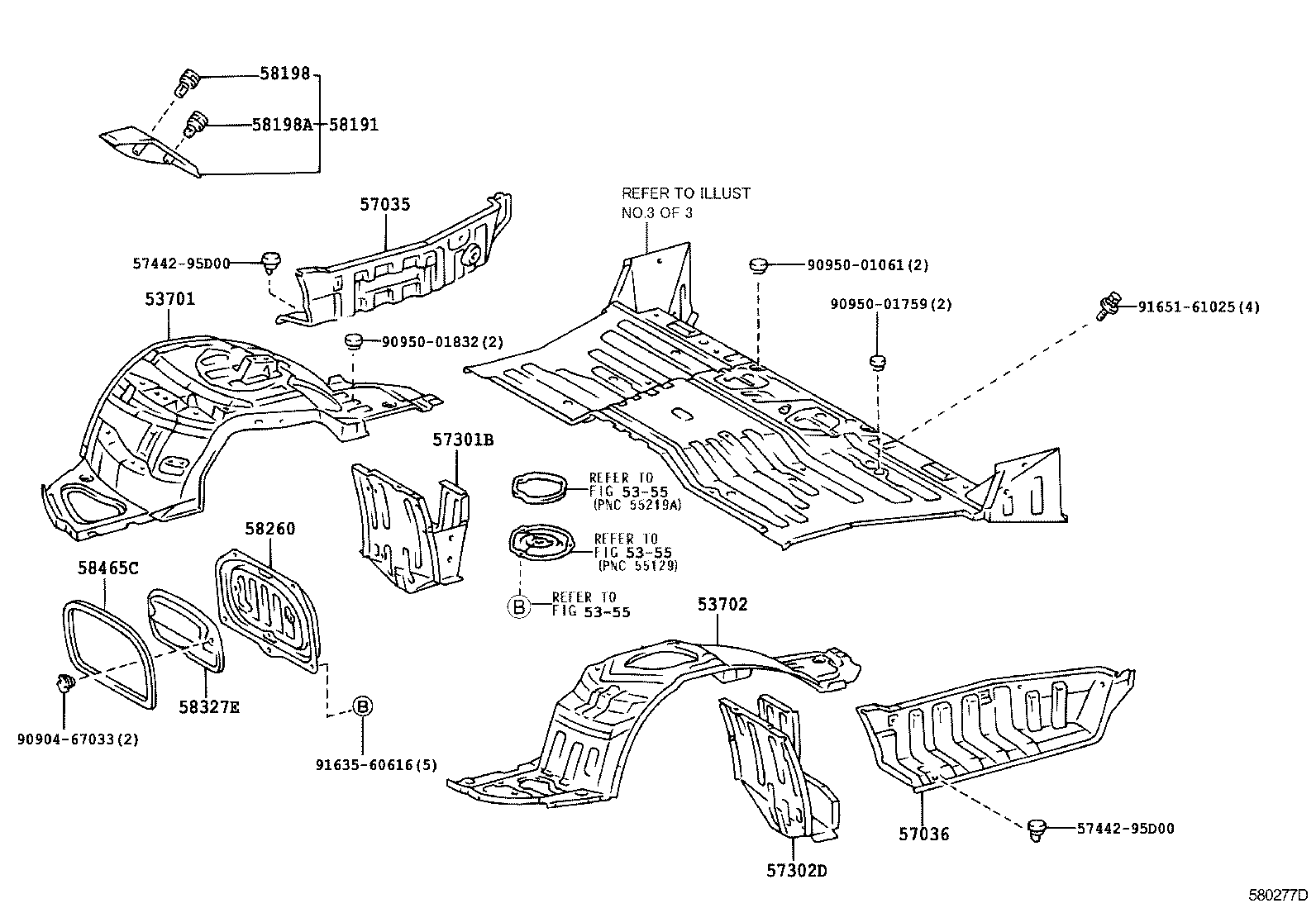

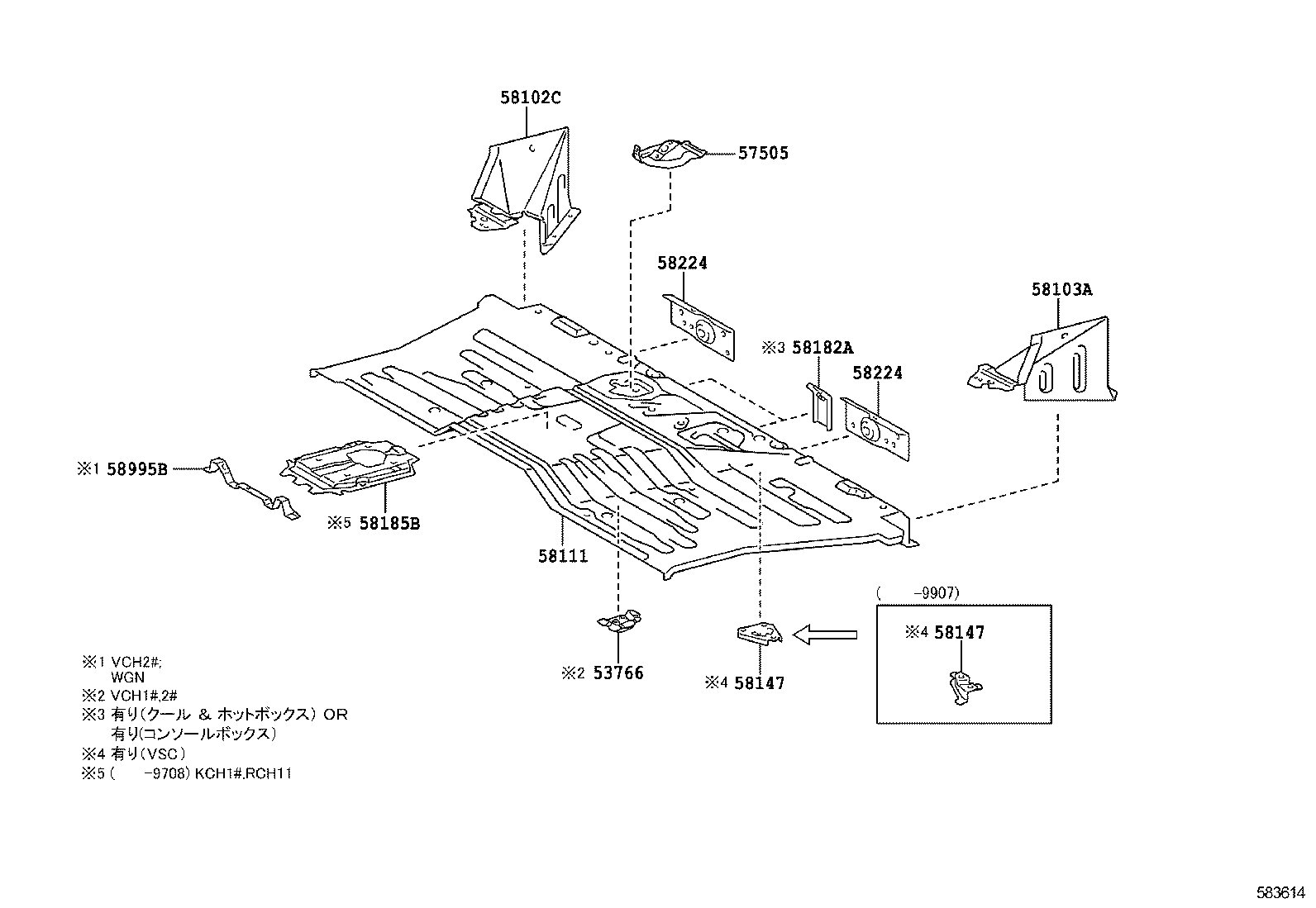

Front Floor Panel & Front Floor Member
49 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 51152 | Reinforcement, Front Frame Rail, NO.4 RH |
| 51162A | Reinforcement, Front Frame Rail, NO.4 LH |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53717C | Apron, Frpnt Fender, NO.2 RH |
| 53718C | Apron, Front Fender, NO.2 LH |
| 53725A | Apron, Front Fender NO.2 Side, RH |
| 53726A | Apron, Front Fender NO.2 Side, LH |
| 53766 | Bracket, Fuel Filter Mounting |
| 57035 | Panel Sub-assy, Front Step, RH |
| 57036 | Panel Sub-assy, Front Step, LH |
| 57101 | Member Sub-assy, Front Side, RH |
| 57102 | Member Sub-assy, Front Side, LH |
| 57104A | Member Sub-assy, Front Cross |
| 57147 | Plate, Front Side Member, Rear RH |
| 57148 | Plate, Front Side Member, Rear LH |
| 57155 | Reinforcement, Front Side Member, NO.3, RH |
| 57156 | Reinforcement, Front Side Member, NO.3, LH |
| 57173A | Reinforcement, Front Crossmember, NO.3 RH |
| 57174A | Reinforcement, Front Crossmember, NO.3 LH |
| 57181D | Extension, Front Crossmember, Front RH |
| 57182D | Extension, Front Crossmember, Front LH |
| 57183A | Extension, Front Crossmember, RR RH |
| 57184B | Extension, Front Crossmember, RR LH |
| 57193A | Block, Front Crossmember, NO.1 |
| 57193B | Block, Front Crossmember, NO.1 |
| 57201B | Extension Sub-assy, Front Side Member, RH |
| 57202C | Extension Sub-assy, Front Side Member, LH |
| 57301B | Outrigger Sub-assy, NO.1 RH |
| 57302D | Outrigger Sub-assy, NO.1 LH |
| 57458 | Member, Front Floor Cross, NO.1 |
| 57459 | Member, Front Floor Cross, NO.2 |
| 57486C | Reinforcement, Front Floor Cross, NO.2 |
| 57505 | Bracket Sub-assy, Parking Brake, NO.1 |
| 58102C | Reinforcement Sub-assy, Front Floor Side, RH |
| 58103A | Reinforcement Sub-assy, Front Floor Side, LH |
| 58111 | Pan, Front Floor |
| 58147 | Bracket, Front Floor Housing, Front LH |
| 58182A | Retainer, Seat Rail, NO.2 |
| 58185B | Reinforcement, Floor Shift |
| 58185C | Reinforcement, Floor Shift |
| 58191 | Footrest, Front Floor |
| 58198 | Clip, Footrest |
| 58198A | Clip, Footrest, NO.1 |
| 58224 | Bracket, Header Panel |
| 58260 | Cover Assy, Transmission, Front |
| 58327E | Insulator, Transmission Service Hole Cover |
| 58465C | Packing, Transmission Service Hole Cover |
| 58995B | Bracket, Console Box Mounting, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
