Toyota Granvia/Grand Hiace
1995-08 → 2005-01 · chassis KCH1#,RCH11,VCH1#,2# · catalogue 713110 · Japan
Discontinued model
Data version 2005-07

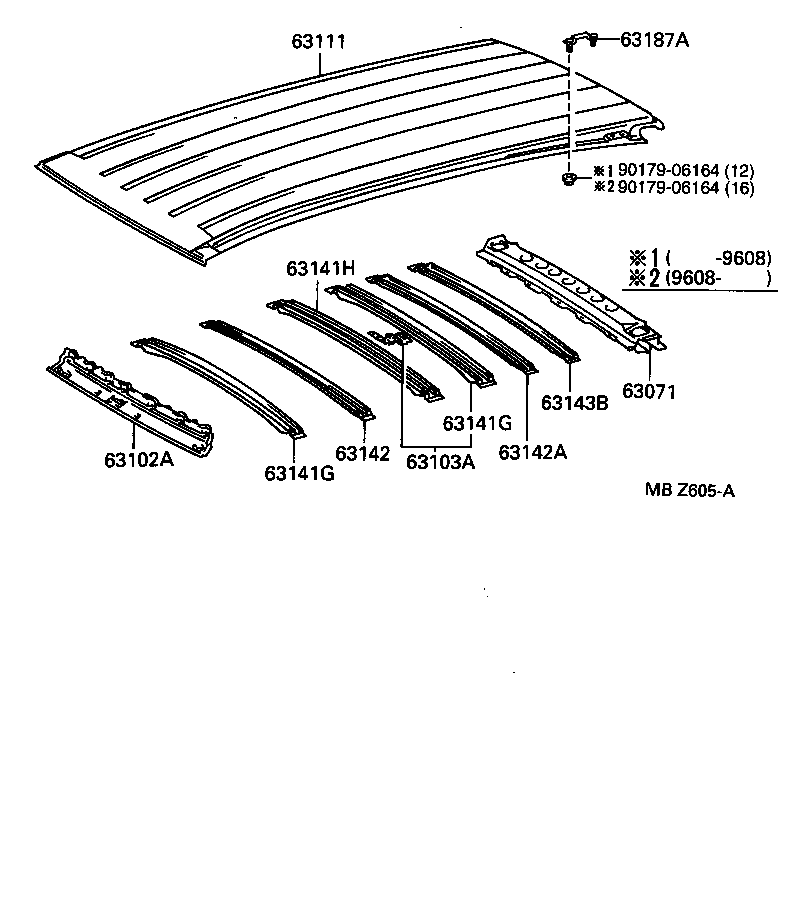

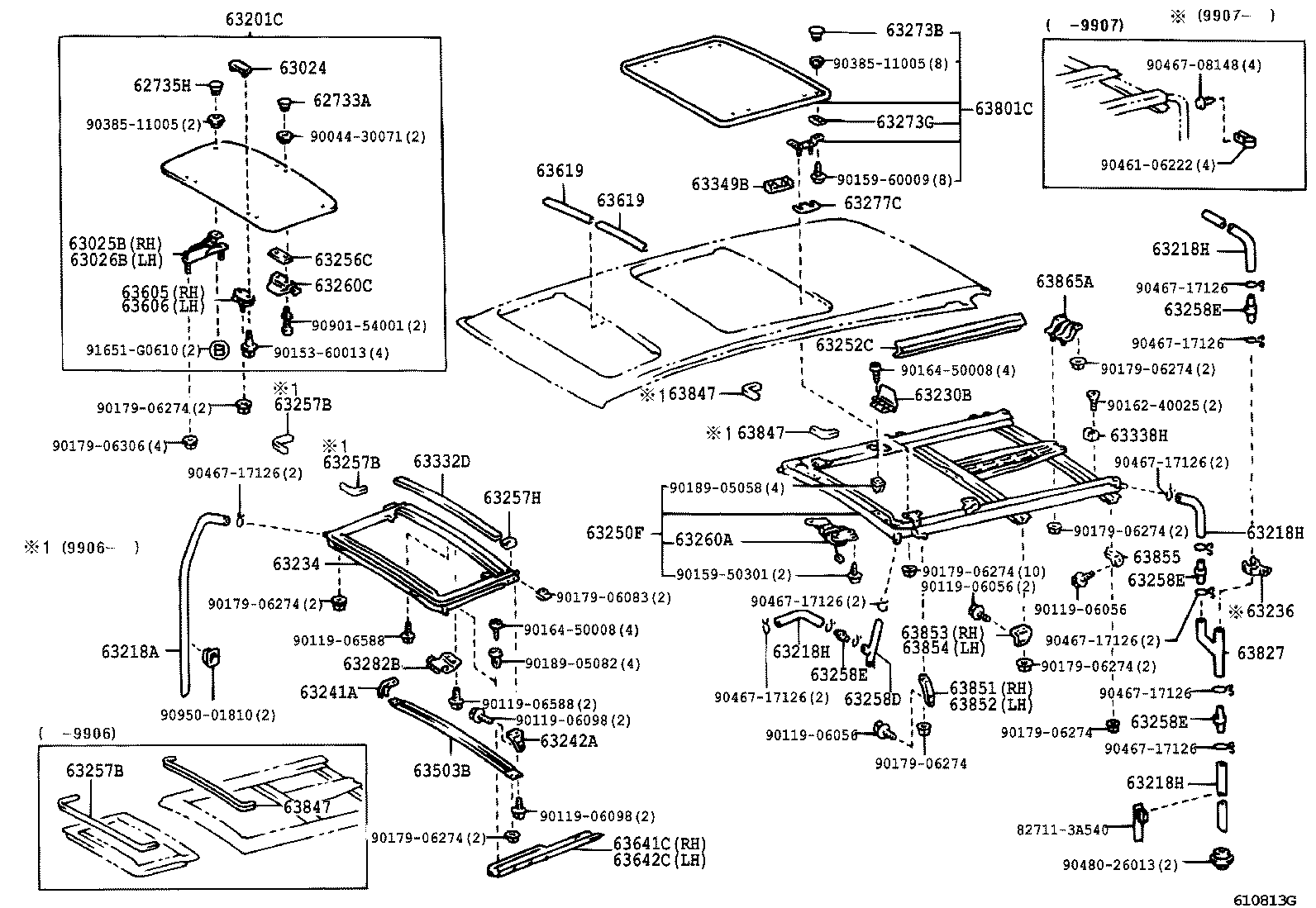

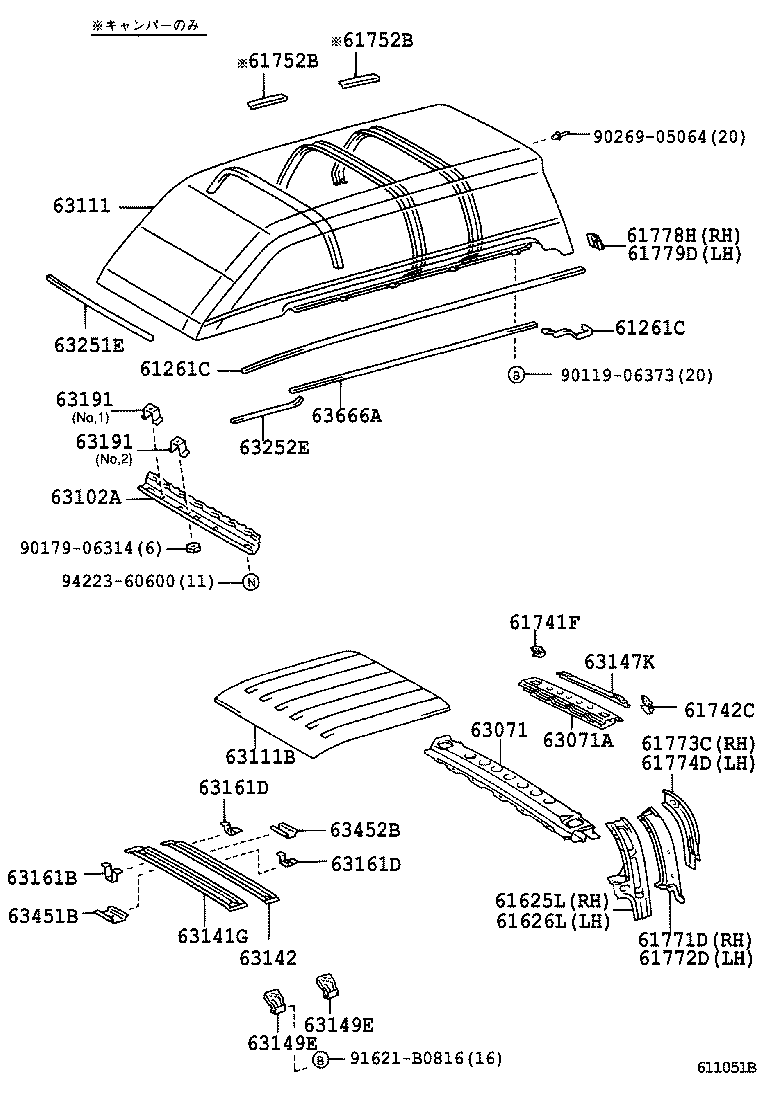

Roof Panel & Back Panel
81 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 61261C | Channel, Roof Drip, Front |
| 61625L | Extension, Quarter Panel, Inner Rear RH |
| 61626L | Extension, Quarter Panel, Inner Rear LH |
| 61741F | Reinforcement, Back Door Opening, Upr RH |
| 61742C | Reinforcement, Back Door Opening, Upr LH |
| 61752B | Film, Extension Quarter Inner Panel |
| 61771D | Frame, Back Door Opening Upper Corner, RH |
| 61772D | Frame, Back Door Opening Upper Corner, LH |
| 61773C | Frame, Back Door Opening Side, Upper RH |
| 61774D | Frame, Back Door Opening Side, Upper LH |
| 61778H | Plate, Back Door Opening, Lower RH |
| 61779D | Plate, Back Door Opening, Lwr LH |
| 62733A | Retainer, Quarter Window Hinge |
| 62735H | Retainer, Quarter Window Hinge |
| 63024 | Seal Sub-assy, Roof Window Hinge, NO.1 |
| 63025B | Link Sub-assy, Tilt Roof, RH |
| 63026B | Link Sub-assy, Tilt Roof, LH |
| 63071 | Frame Sub-assy, Back Door Opening, Upper |
| 63071A | Frame Sub-assy, Back Door Opening, Upper |
| 63102 | Reinforcement Sub-assy, Roof Panel, Front |
| 63102A | Panel Sub-assy, Windshield Header |
| 63103A | Reinforcement Sub-assy, Roof Panel |
| 63111 | Panel, Roof |
| 63111B | Panel, Roof, NO.1 |
| 63141G | Reinforcement, Roof Panel, NO.1 |
| 63141H | Reinforcement, Roof Panel, Center |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63142A | Reinforcement, Roof Panel, NO.2 |
| 63143A | Reinforcement, Roof Panel |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63147K | Reinforcement, Back Door Opening Frame |
| 63149E | Bracket, Roof Panel Reinforcement, NO.2 |
| 63161B | Plate, Roof Header Panel, NO.1 |
| 63161D | Plate, Roof Header Panel, NO.1 |
| 63187A | Bracket, Roof Rack, Rear |
| 63191 | Retainer, Roof Panel |
| 63201C | Glass Sub-assy, Tilt Roof |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218H | Hose, Sliding Roof Drain |
| 63230B | Panel Assy, Roof Wind Deflector |
| 63234 | Protector, Slide Roof Housing |
| 63236 | Clamp, Sliding Roof OR Removable Roof Drain Hose |
| 63241A | Bracket, Sliding Roof Housing Front Mounting, RH |
| 63242A | Bracket, Sliding Roof Housing Front Mounting, LH |
| 63250F | Housing Assy, Sliding Roof |
| 63251E | Dam, Roof Window, NO.1 |
| 63252C | Weatherstrip, Sliding Roof, Rear |
| 63252E | Dam, Roof Window, NO.2 |
| 63256C | Seal, Tilt Roof Glass |
| 63257B | Seal, Sliding Roof |
| 63257H | Seal, Removable Roof |
| 63258D | Joint, Slide Roof Drain Hose |
| 63258E | Joint, Slide Roof Drain Hose, RH |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63260C | Handle Assy, Tilt Roof Lock |
| 63273B | Retainer, Roof Window Hinge |
| 63273G | Packing, Slide Roof |
| 63277C | Shim, Sliding Roof Panel |
| 63282B | Striker, Tilt Roof Lock |
| 63332D | Pad, Sun Roof Headlining |
| 63338H | Stopper, Sunshade Lock, NO.2 |
| 63347C | Pad, Roof Silencer, NO.7 |
| 63349B | Garnish, Roof Headlining, Rear |
| 63451B | Reinforcement, Roof Rack, NO.1 |
| 63452B | Reinforcement, Roof Rack, NO.2 |
| 63503B | Support Sub-assy, Air Conditioner Mounting |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63606 | Hinge Sub-assy, Tilt Roof, LH |
| 63619 | Cover, Tilt Roof Panel |
| 63641C | Rail, Sunshade, NO.1 Front RH |
| 63642C | Rail, Sunshade, NO.1 Front LH |
| 63666A | Protector, Roof, Rear |
| 63801C | Glass Sub-assy, Rear Slide Roof |
| 63827 | Joint, Rear Slide Roof Drain Hose |
| 63847 | Seal, Rear Slide Roof Housing |
| 63851 | Bracket, Rear Slide Roof Housing, NO.1 RH |
| 63852 | Bracket, Rear Slide Roof Housing, NO.1 LH |
| 63853 | Bracket, Rear Slide Roof Housing, NO.2 RH |
| 63854 | Bracket, Rear Slide Roof Housing, NO.2 LH |
| 63855 | Bracket, Rear Slide Roof Housing, NO.3 |
| 63865A | Bracket, Rear Slide Roof Housing, NO.2 Rear RH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
