Toyota Alphard/Vellfire/HV
2008-04 → 2015-01 · chassis ANH2#,ATH20,GGH2# · catalogue 713130 · Japan
Supported model
Data version 2015-04
Hev Inverter
23 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

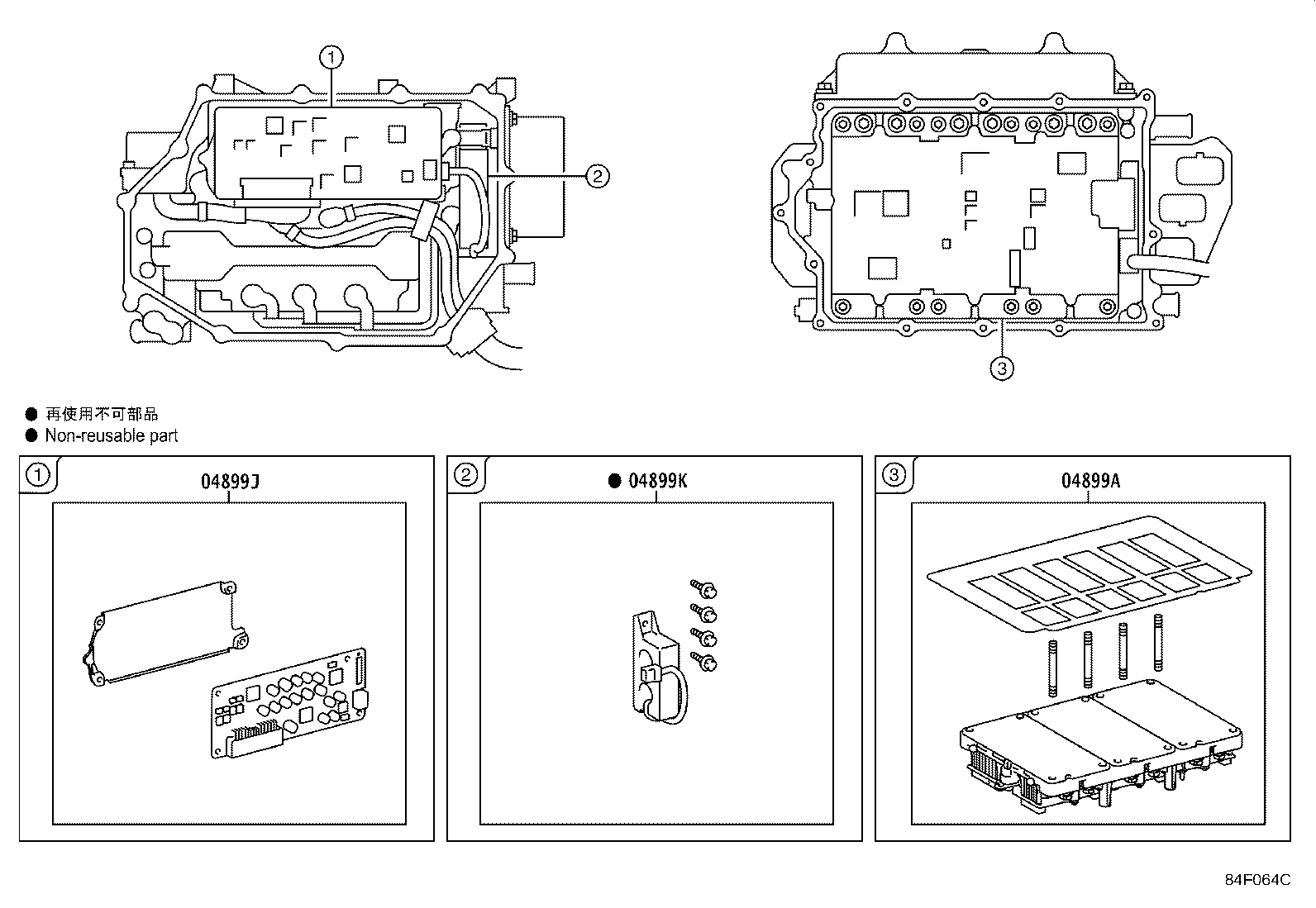

| 04899A | Transistor Kit, Power Module Intelligent(FRONT IPM) |
| 04899J | Computer Kit, Motor Generator Control, Rear |
| 04899K | Sensor Kit, Inverter Current, Rear |
| 53795C | Cover, Engine Room, Side |
| 59553 | Reinforcement, Inverter Box, NO.1 |
| 74417B | Bracket, Battery Carrier |
| G9031 | Bracket Sub-assy, HV Water Pump |

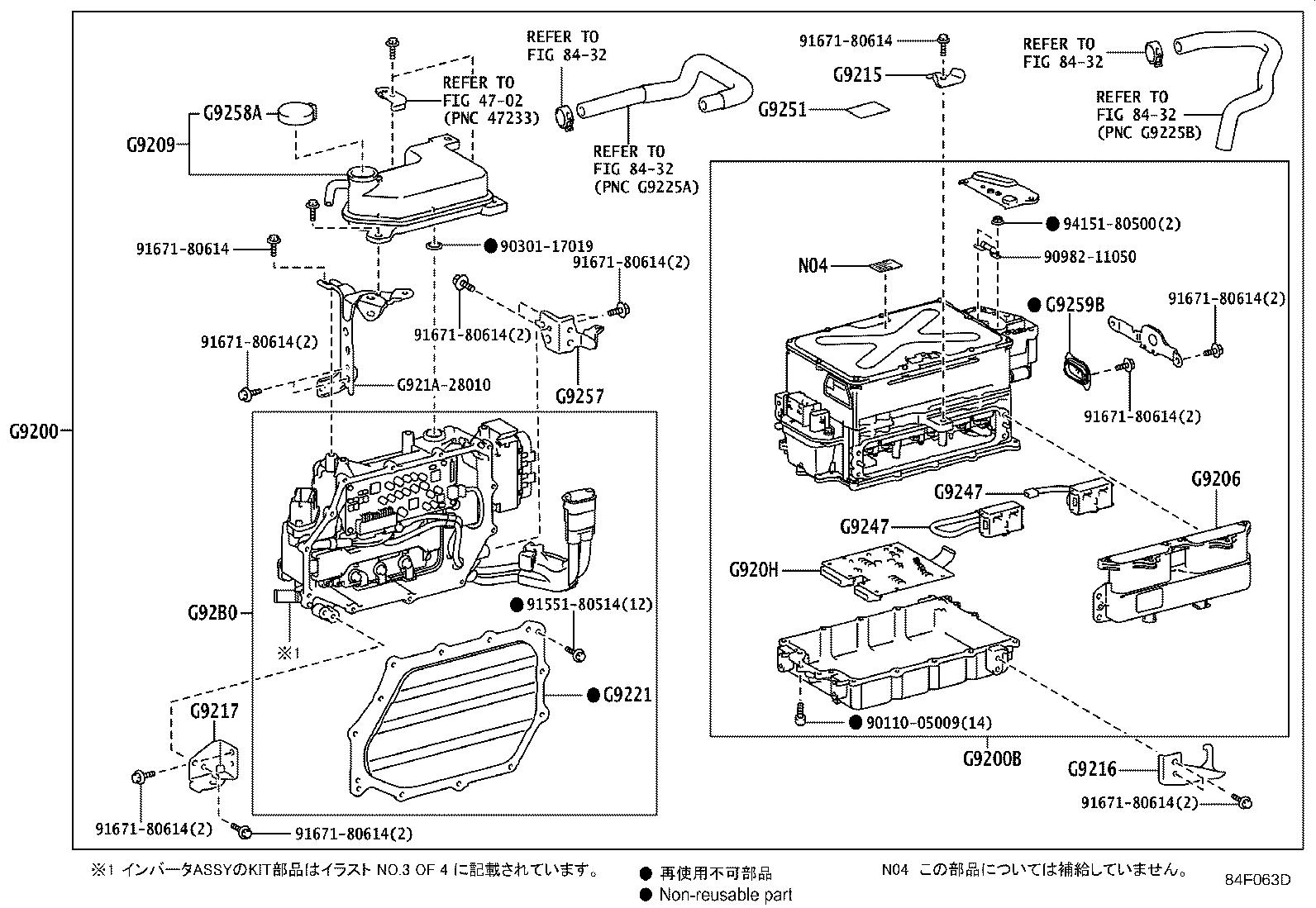

| G9200 | Inverter Assy, W/Converter |
| G9200B | Inverter Assy, HV Motor Control, Front |
| G9206 | Connector Sub-assy, Inverter W/Sensor |
| G9209 | Tank Sub-assy, Inverter Reserve |
| G920H | Computer Sub-assy, Motor Generator Control |
| G9214 | Bracket, Inverter, NO.1 |
| G9215 | Bracket, Inverter, NO.2 |
| G9216 | Bracket, Inverter, NO.3 |
| G9217 | Bracket, Inverter, NO.4 |
| G9221 | Cover, Inverter |
| G9247 | Sensor, Inverter Current, NO.1 |
| G9251 | Seat, Inverter Name |
| G9257 | Bracket, Inverter, NO.5 |
| G9258A | Cap, Inverter Reserve Tank |
| G9259B | Plug, Inverter Drain |
| G92B0 | Inverter Assy, Hybrid Motor Control, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
