Toyota Alphard/Vellfire
2023-06 → present · chassis AAHH4#,AAHP4#,AGH4#,TAHA4# · catalogue 713150 · Japan
Supported model
Data version 2025-01

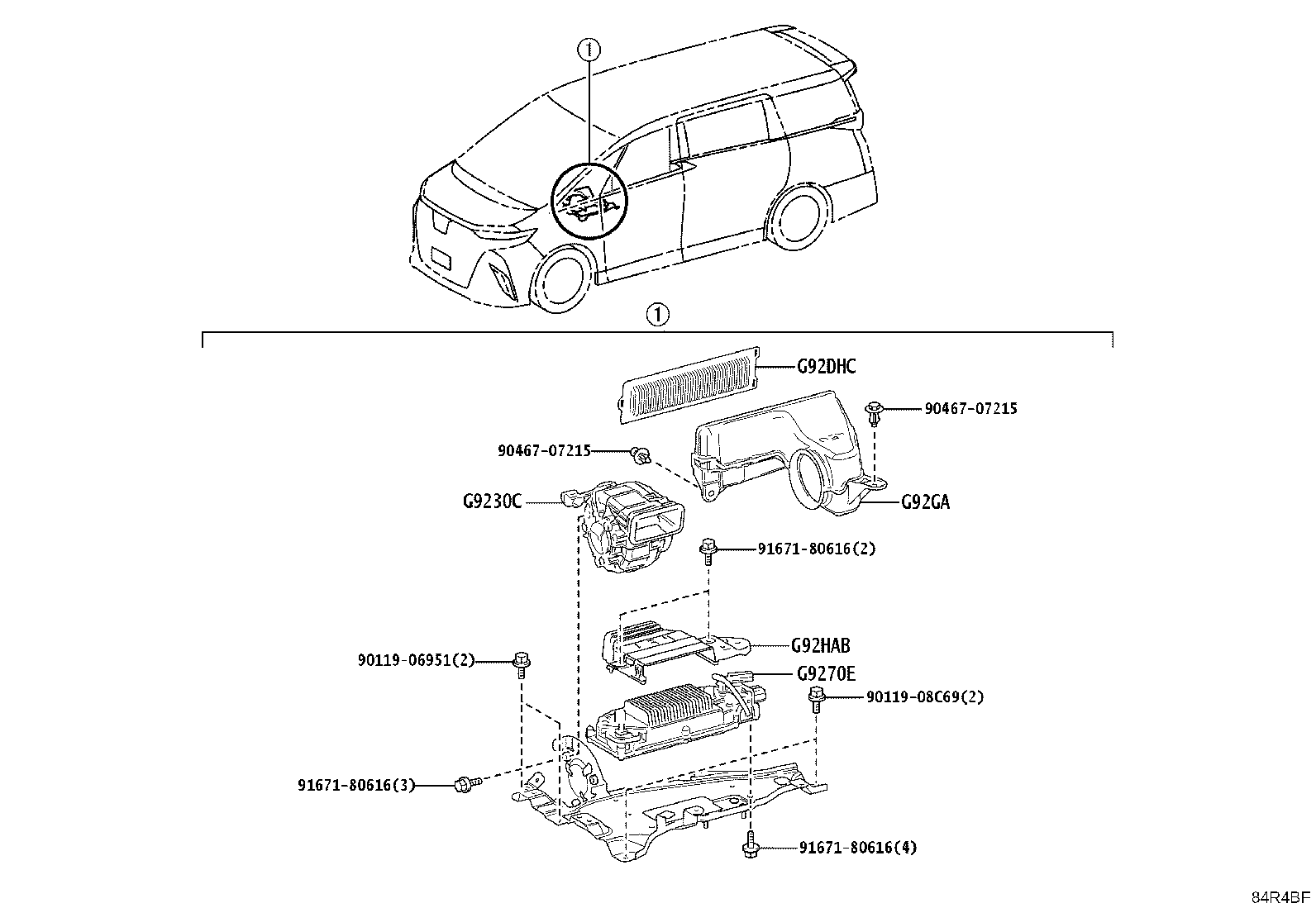

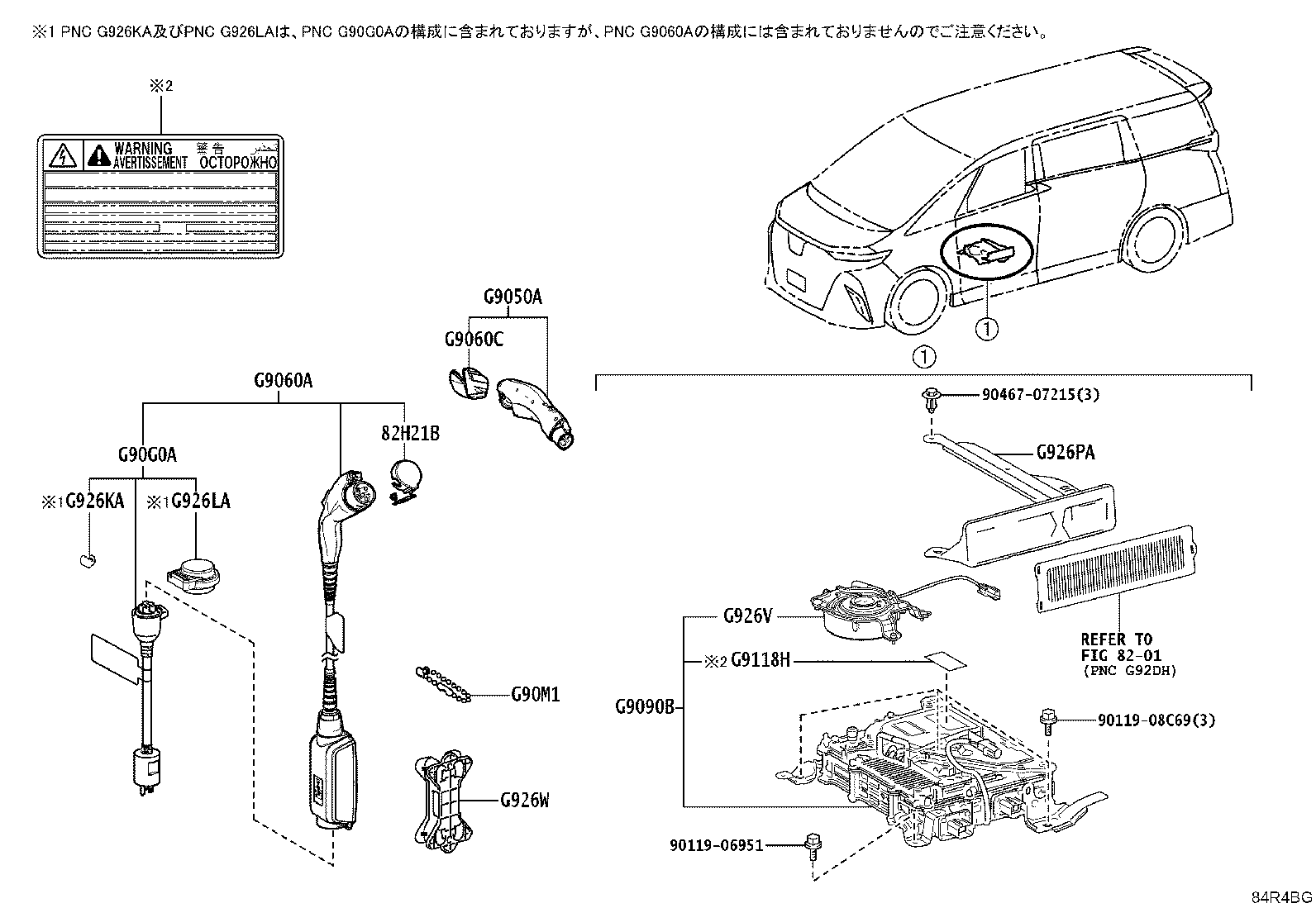

DC/DC Converter & Charger(BEV OR FCEV)
35 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16268R | Pipe, Water By-pass |
| 58209G | Cover Sub-assy, Battery Box |
| 58409E | Lid Sub-assy, Battery Charger Connector Opening |
| 63189E | Bracket, Wiring Harness Connector |
| 77030B | Lock Assy, Charge Lid W/Motor |
| 77305B | Lid Sub-assy, EV Charger |
| 77359A | Seal, Fuel Filler Opening Lid Lock |
| 82611D | Cover, Fuse Block |
| 82613C | Block, Fuse Base |
| 82651F | Block, Terminal |
| 82652A | Cover, Terminal Block |
| 82823U | Cap, Terminal |
| 82H21B | Cover, Connector |
| G9050A | Connector, Vehicle Power |
| G9050B | Cover, Connector |
| G9060A | Cable Assy, Electric Vehicle Charger |
| G9060B | Cover, Connector |
| G9060C | Cover, Connector, NO.2 |
| G9081D | Cable, DC Charger Inlet |
| G9090B | Charger Assy, Electric Vehicle |
| G90G0A | Plug Assy, Cable EV Charger |
| G90M1 | Key Set, Plug Cable EV Charger |
| G9118H | Label, EV Unit Controller Caution, NO.1 |
| G9230C | Blower Assy, DC/DC Converter Cooling |
| G926KA | Key, Plug Cable EV Charger |
| G926LA | Cover, Plug Cable EV Charger |
| G926PA | Duct, Charger Exhaust, NO.1 |
| G926V | Blower, Charger Cooling |
| G926W | Holder, Cable EV Charger |
| G9270E | DC/DC Converter Assy |
| G92DHC | Filter, DC/DC Converter Intake, NO.1 |
| G92GA | Duct, Converter Cooling Intake, NO.1 |
| G92HAB | Duct, DC/DC Converter Cooling Exhaust |
| G93B1 | Hose, EV Charge Connector Drain, NO.1 |
| G93B2 | Hose, EV Charge Connector Drain, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
