Toyota Alphard HV
2003-07 → 2008-04 · chassis ATH10 · catalogue 715110 · Japan
Supported model
Data version 2008-10
Transaxle Assy(HEV OR BEV OR FCEV)

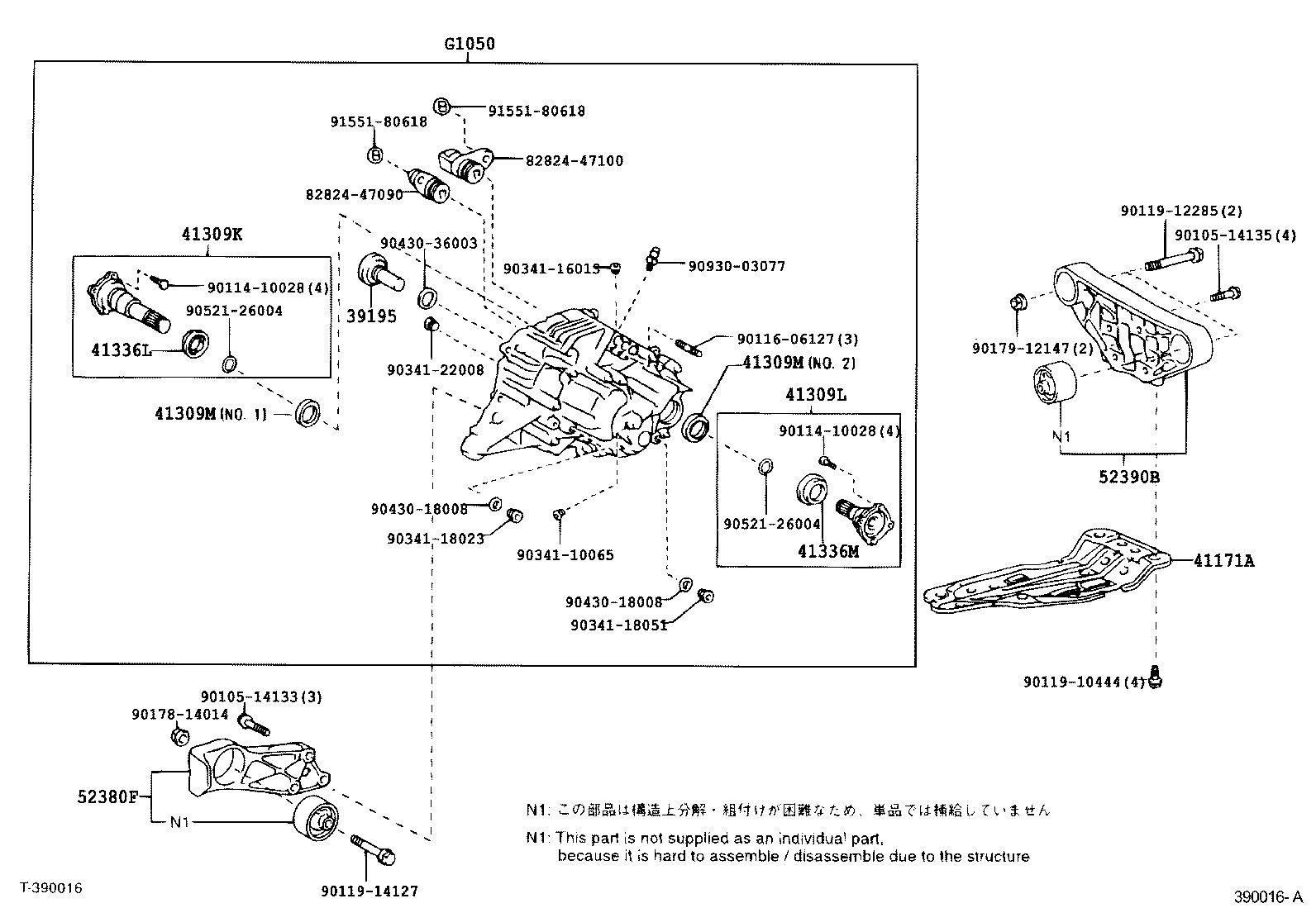

31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900D | Plug, W/Head Straight Screw(FOR TRANSAXLE HOUSING & CASE) |
| 30900E | Gasket(FOR TRANSAXLE HOUSING & CASE) |
| 30900M | Hose(FOR TRANSAXLE) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 31270 | Damper Assy, Transmission Input |
| 35013E | Tube Sub-assy, Transmission Oil Filler |
| 35013F | Ring, O(FOR TRANSEAXLE GAGE) |
| 35103B | Gage Sub-assy, Transmission Oil Level |
| 35106G | Pan Sub-assy, Transaxle Oil |
| 35168B | Gasket, Transaxle Oil Pan |
| 35300 | Pump Assy, Oil W/Motor |
| 35394C | Magnet, Oil Cleaner |
| 35519F | Label, Automatic Trans Information |
| 35572B | Lever, Transmission, Outer |
| 39111 | Cover, Power Cable |
| 39195 | Damper, HV Transaxle Mass |
| 41171A | Protector, Differential |
| 41309K | Shaft Sub-assy, Differential Side Gear, RH |
| 41309L | Shaft Sub-assy, Differential Side Gear, LH |
| 41309M | Seal, Oil(FOR REAR TRANSAXLE SIDE GEAR) |
| 41336L | Dust Cover, Differential Side Gear Shaft, RH |
| 41336M | Dust Cover, Differential Side Gear Shaft, LH |
| 52380F | Support Assy, Differential, Front |
| 52390B | Support Assy, Differential, Rear |
| 82125R | Wire, Transmission |
| 82824Y | Connector, Wiring Harness(FOR GENERATOR) |
| G1050 | Motor Assy, RR Traction W/Transaxle |
| G2148 | Cable, Generator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
