Toyota Alphard HV
2003-07 → 2008-04 · chassis ATH10 · catalogue 715110 · Japan
Supported model
Data version 2008-10

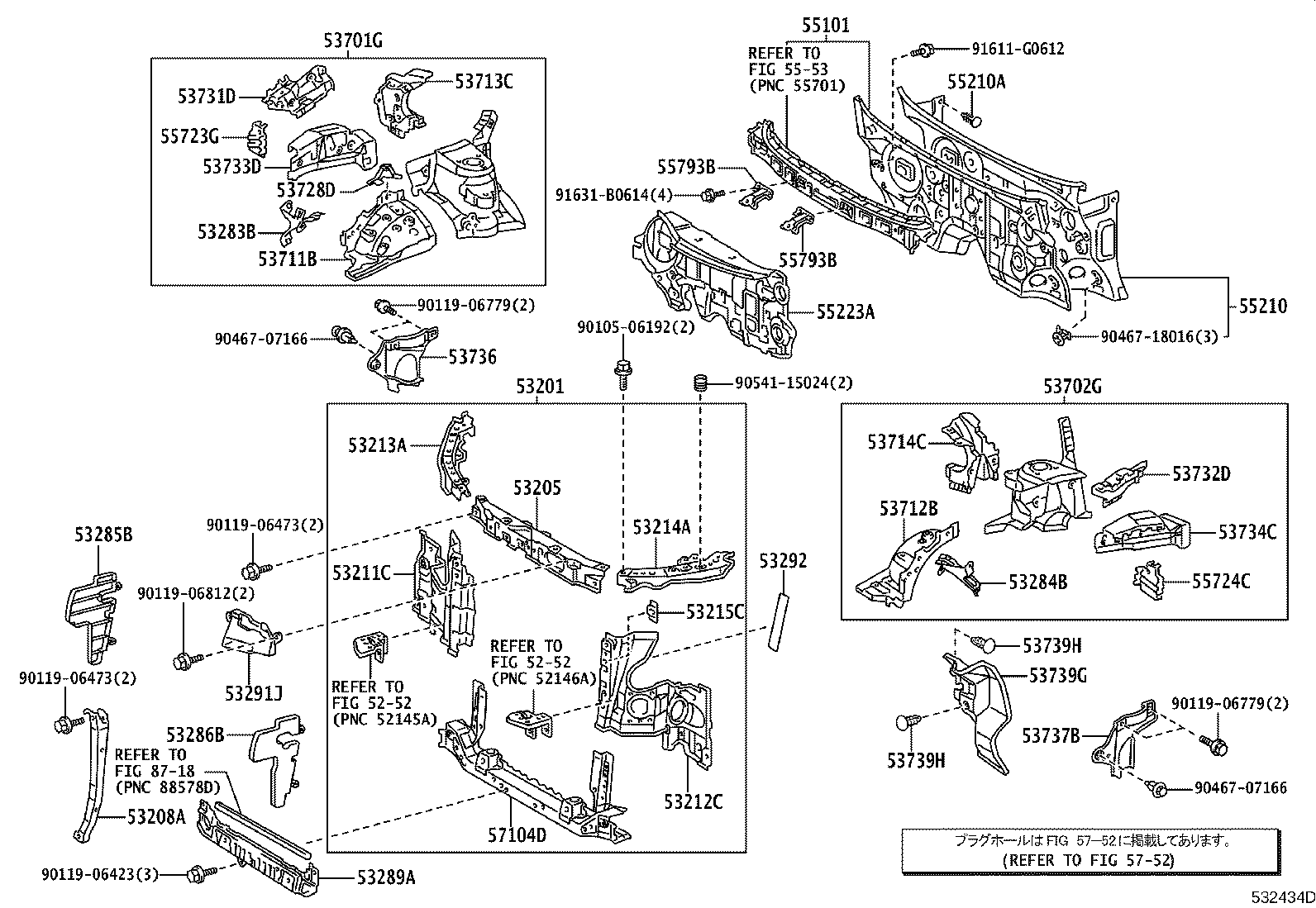

Front Fender Apron & Dash Panel
38 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 53201 | Support Sub-assy, Radiator |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53208A | Support Sub-assy, Hood Lock |
| 53211C | Support, Radiator, RH |
| 53212C | Support, Radiator, LH |
| 53213A | Support, Radiator, Upper RH |
| 53214A | Support, Radiator, Upper LH |
| 53215C | Bracket, Battery Support, NO.1 |
| 53283B | Reinforcement, Front Body Mounting, NO.2 RH |
| 53284B | Reinforcement, Front Body Mounting, NO.2 LH |
| 53285B | Seal, Radiator Side Air, NO.1 |
| 53286B | Seal, Radiator Side Air, NO.2 |
| 53289A | Cover, Radiator Support Opening |
| 53291J | Seal, Radiator Support |
| 53292 | Seal, Radiator Support TO Frame, LH |
| 53701G | Apron Sub-assy, Front Fender, RH |
| 53702G | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53713C | Extension, Front Fender Apron, Front RH |
| 53714C | Extension, Front Fender Apron, Front LH |
| 53728D | Bracket, Fender Apron, RH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 53736 | Seal, Front Fender Apron, RH |
| 53737B | Seal, Front Fender Apron, LH |
| 53739G | Seal, Front Fender Apron, Rear LH |
| 53739H | Clip(FOR FRONT FENDER APRON SEAL) |
| 55101 | Panel Sub-assy, Dash |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55723G | Gusset, Front Panel, RH |
| 55724C | Gusset, Front Panel, LH |
| 55793B | Cover, Wiper Motor Service Hole |
| 57104D | Member Sub-assy, Front Cross |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
