Toyota Alphard HV
2003-07 → 2008-04 · chassis ATH10 · catalogue 715110 · Japan
Supported model
Data version 2008-10
Rear Floor Panel & Rear Floor Member
48 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51279A | Bracket, Differential Support |
| 51293B | Bracket, Differential Support Damper, RH |
| 51730 | Step Assy, Rear Floor, RH |
| 51740 | Step Assy, Rear Floor, LH |
| 51777B | Stay, Step Plate |
| 51778G | Stay, Step Plate, LH |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57069 | Member Sub-assy, Rear Floor Rear Cross, Outer |
| 57075A | Bracket Sub-assy, Rear Suspension Arm, RH |
| 57076A | Bracket Sub-assy, Rear Suspension Arm, LH |
| 57081 | Bracket Sub-assy, Rear Bumper Mounting |
| 57082 | Bracket Sub-assy, Rear Bumper Arm Support, LH |
| 57415 | Rail, Floor Side, Rear RH |
| 57416 | Rail, Floor Side, Rear LH |
| 57421A | Plate, Floor Side Rail, RH |
| 57601B | Member Sub-assy, Rear Floor Side, Front RH |
| 57602B | Member Sub-assy, Rear Floor Side, Front LH |
| 57608B | Member Sub-assy, Rear Floor Cross, NO.4 |
| 57653F | Member, Rear Floor Cross, NO.2 |
| 57654A | Member, Rear Floor Cross, NO.3 |
| 57656C | Member, Rear Floor Croos, NO.5 |
| 57665A | Reinforcement, Rear Floor Crossmember, NO.2 |
| 57694A | Reinforcement, Fuel Tank Support, NO.2 |
| 57698 | Reinforcement, Fuel Tank |
| 57699B | Reinforce, Fuel Tank Mounting Bracket, NO.3 |
| 57835 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.1 |
| 57836 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.2 |
| 58311 | Pan, Rear Floor |
| 58315 | Extension, Rear Floor Panel |
| 58316E | Retainer, Rear Seat Set |
| 58316G | Retainer, Rear Seat, NO.1 |
| 58317E | Retainer, Rear Seat, NO.2 |
| 58339H | Packing, Rear Floor Service Hole |
| 58363D | Reinforcement, Rear Floor Panel, NO.2 RH |
| 58364D | Reinforcement, Rear Floor Panel, NO.2 LH |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58475B | Packing, Inspection Hole Cover |
| 58635D | Plate, Rear Floor, Center Upper NO.1 RH |
| 58645C | Plate, Rear Floor, Center Upper NO.1 LH |
| 58759A | Cover, Fuel Tank Inspection Hole |
| 59209A | Cover Sub-assy, Inspection Hole |
| 59367A | Retainer, Rear Seat, NO.4 |
| 59368A | Retainer, Rear Seat, NO.2 |
| 59391A | Retainer, Rear Floor, NO.1 |
| 66311 | Hook, Rope |
| 66319B | Bracket, Rope Hook |
| 74681G | Retainer, Assist Grip |

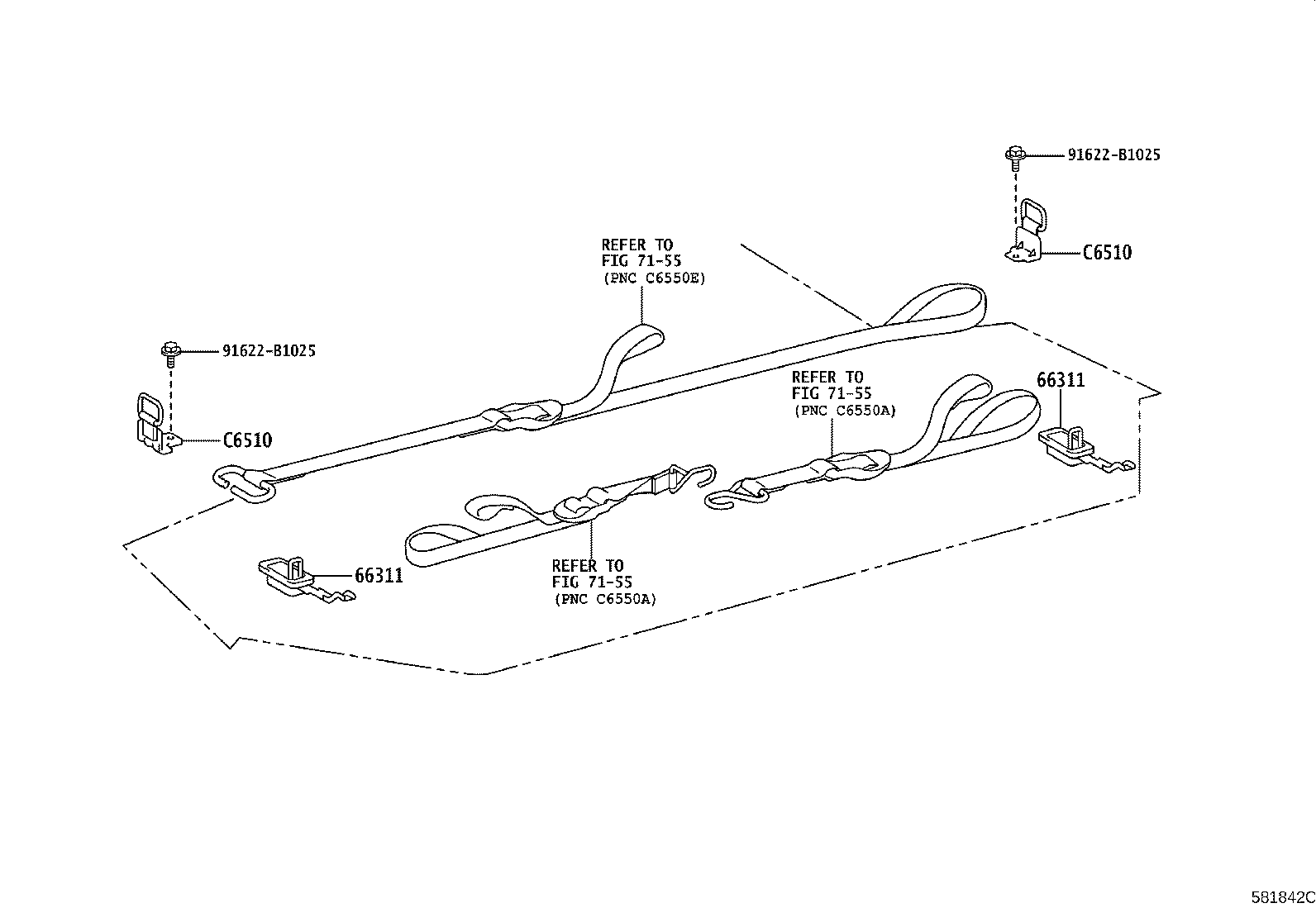

| C6510 | Holder Assy, Wheel Chair |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
