Toyota Alphard HV
2003-07 → 2008-04 · chassis ATH10 · catalogue 715110 · Japan
Supported model
Data version 2008-10

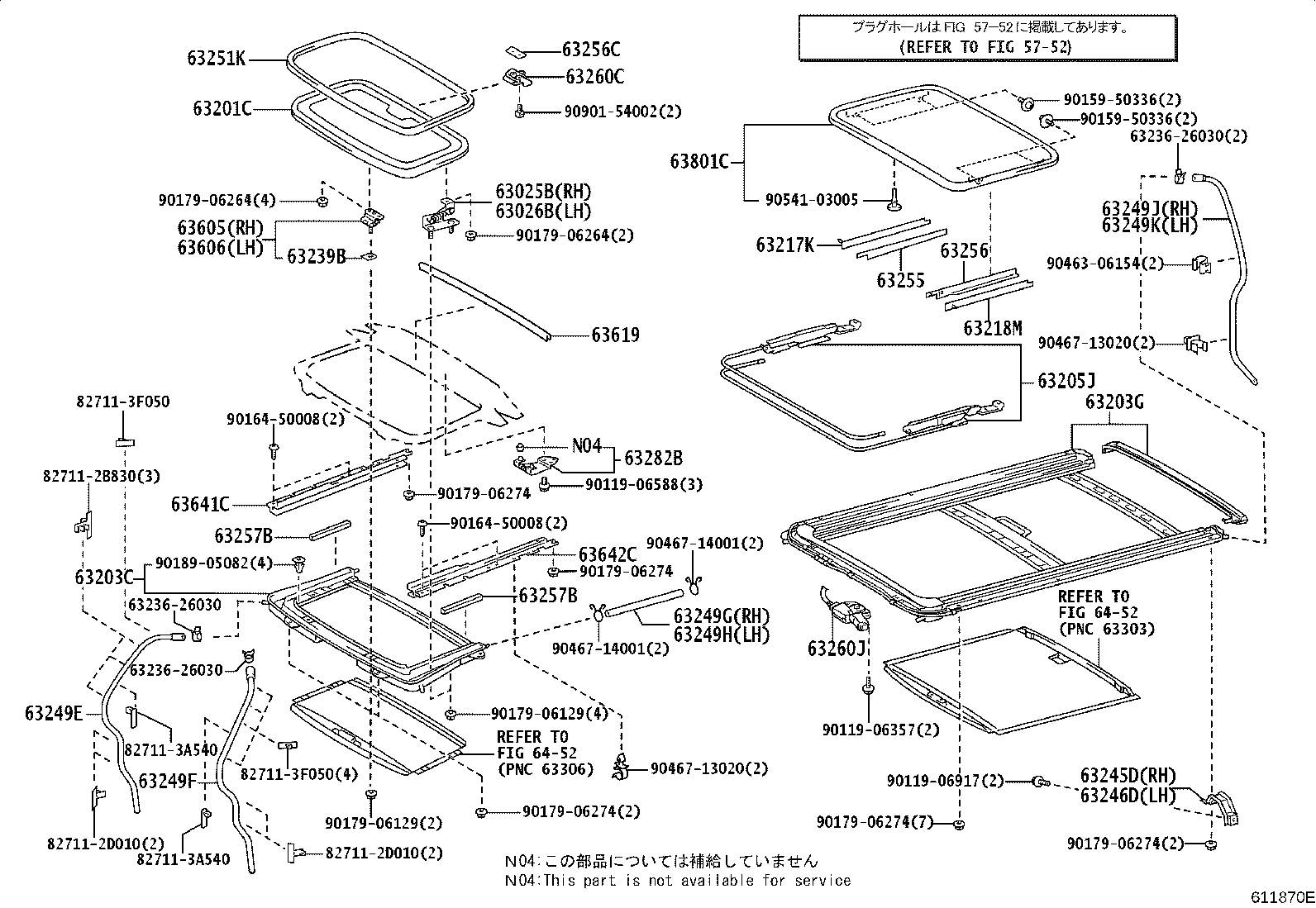

Roof Panel & Back Panel
50 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 63025B | Link Sub-assy, Tilt Roof, RH |
| 63026B | Link Sub-assy, Tilt Roof, LH |
| 63071 | Frame Sub-assy, Back Door Opening, Upper |
| 63103A | Reinforcement Sub-assy, Roof Panel |
| 63104D | Reinforcement Sub-assy, Roof Panel, NO.2 |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63119A | Support, Roof Panel, Rear RH |
| 63127 | Reinforcement, Roof Panel, NO.5 |
| 63128 | Reinforcement, Roof Panel, NO.6 |
| 63128B | Support, Roof Panel, Rear LH |
| 63132 | Panel, Windshield Header, Inner |
| 63141G | Reinforcement, Roof Panel, NO.1 |
| 63142A | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144B | Reinforcement, Roof Panel, NO.4 |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63149B | Reinforcement, Roof Panel, NO.1 Rear |
| 63169B | Plate, Roof Panel Reinforcement, RH |
| 63179 | Plate, Roof Panel Reinforcement, LH |
| 63201C | Glass Sub-assy, Tilt Roof |
| 63203C | Housing Sub-assy, Tilt Roof |
| 63203G | Housing Sub-assy, Sliding Roof, Rear |
| 63205J | Cable Sub-assy, Rear Sliding Roof Drive |
| 63217K | Garnish, Sliding Roof Side, RH |
| 63218M | Garnish, Sliding Roof Side, LH |
| 63239B | Pad, Tilt Roof Glass |
| 63245D | Bracket, Sliding Roof Housing Rear Mounting, RH |
| 63246D | Bracket, Sliding Roof Housing Rear Mounting, LH |
| 63249E | Hose, Sliding Roof Drain |
| 63249F | Hose, Sliding Roof Drain |
| 63249G | Hose, Sliding Roof Drain |
| 63249H | Hose, Sliding Roof Drain |
| 63249J | Hose, Sliding Roof Drain |
| 63249K | Hose, Sliding Roof Drain |
| 63251K | Weatherstrip, Tilt Roof |
| 63255 | Cover, Sliding Roof Guide Rail, RH |
| 63256 | Cover, Sliding Roof Guide Rail, LH |
| 63256C | Seal, Tilt Roof Glass |
| 63257B | Seal, Sliding Roof |
| 63260C | Handle Assy, Tilt Roof Lock |
| 63260J | Gear Assy, Sliding Roof Drive |
| 63282B | Striker, Tilt Roof Lock |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63606 | Hinge Sub-assy, Tilt Roof, LH |
| 63619 | Cover, Tilt Roof Panel |
| 63641C | Rail, Sunshade, NO.1 Front RH |
| 63642C | Rail, Sunshade, NO.1 Front LH |
| 63801C | Glass Sub-assy, Rear Slide Roof |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
