Toyota Hiace Quick Delivery
1982-05 → 1985-07 · chassis LH24 · catalogue 721110 · Japan
Discontinued model
Data version 1986-05

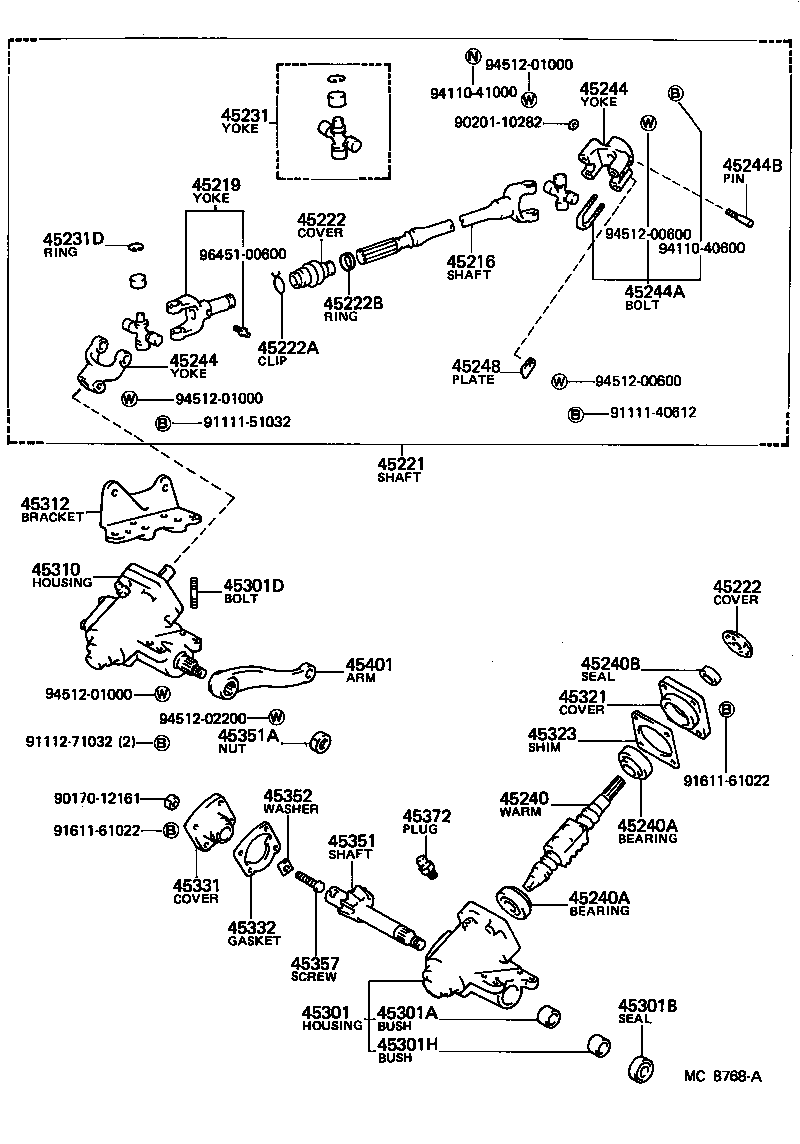

Steering Column & Shaft
47 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 33621 | Plate, Control Lever Caution |
| 45201 | Shaft Sub-assy, Steering Main |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45205 | Tube Sub-assy, Steering Column |
| 45216 | Shaft, Steering Sliding |
| 45219 | Yoke, Steering Sliding |
| 45221 | Shaft, Steering Intermediate |
| 45222 | Cover, Steering Gear Dust |
| 45222A | Clip, Dust Cover |
| 45222B | Ring, Dust Cover Set |
| 45231 | Yoke, Main Shaft Flexible Coupling |
| 45231D | Ring, Hole Snap(FOR STEERING MAIN SHAFT) |
| 45240 | Worm Assy, Steering |
| 45240A | Bearing(FOR STEERING WORM) |
| 45240B | Seal, Oil(FOR STEERING WORM) |
| 45244 | Yoke, Steering Worm |
| 45244A | Bolt, U, Steering Worm Yoke |
| 45244B | Pin OR Bolt(FOR STEERING WORM YOKE) |
| 45248 | Plate, Cup Stopper, NO.1 |
| 45253 | Cover, Steering Column Hole |
| 45254 | Shield, Steering Column Hole |
| 45255 | Plate, Steering Column Hole Cover |
| 45255C | Ring, Hole Snap(FOR STEERING COLUMN TUBE SUPPORT) |
| 45269 | Retainer, Main Shaft Bearing |
| 45272 | Clamp, Steering Column, Lower |
| 45275 | Bracket, Steering Column, Upper |
| 45281 | Housing, Steering Column |
| 45281E | Plate, Safety Caution |
| 45301 | Housing Sub-assy, Steering Gear |
| 45301A | Bush OR Bearing, Sector Shaft, NO.1 |
| 45301B | Seal, Oil(FOR SECTOR SHAFT) |
| 45301D | Bolt, Stud(FOR STEERING GEAR HOUSING) |
| 45301H | Bush OR Bearing, Sector Shaft, NO.2 |
| 45310 | Housing Assy, Steering Gear |
| 45312 | Bracket, Steering Gear Housing |
| 45321 | Cover, Gear Housing End |
| 45323 | Shim, Gear Housing End Cover |
| 45331 | Cover, Sector Shaft End |
| 45332 | Gasket, Sector Shaft End Cover |
| 45351 | Shaft, Steering Sector |
| 45351A | Nut, Hexagon(FOR SECTOR SHAFT TO PITMAN ARM SETTING) |
| 45352 | Washer, Sector Shaft Thrust |
| 45357 | Screw, Sector Shaft Adjusting |
| 45372 | Plug, Steering Gear Housing Oil |
| 45401 | Arm Sub-assy, Pitman |
| 45895 | Plate, Steering Lock Caution |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
