Toyota Hiace Quick Delivery
1985-08 → 1995-05 · chassis LH8# · catalogue 721120 · Japan
Discontinued model
Data version 1995-11

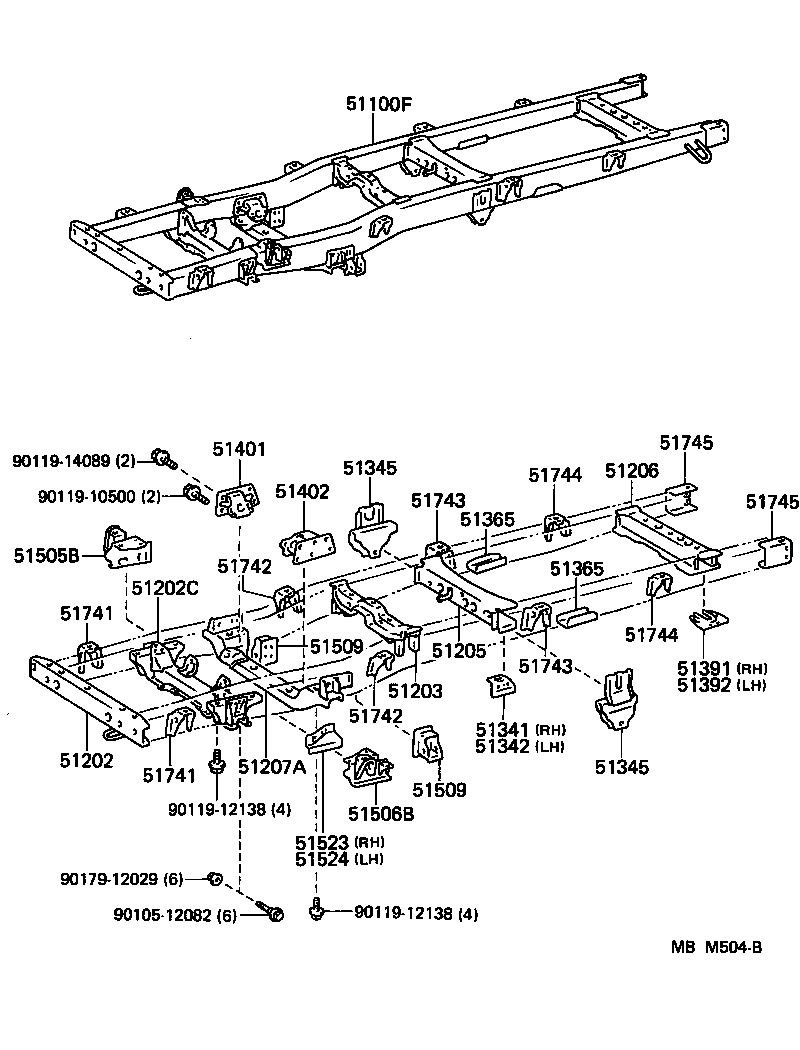

Frame
33 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51100F | Frame Sub-assy |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51202C | Crossmember Sub-assy, Front Suspension, Lower |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51207A | Member Sub-assy, Differential Support |
| 51225B | Bracket, Front Suspension Member, RH |
| 51341 | Gusset, Frame NO.4 Crossmember, RH |
| 51342 | Gusset, Frame NO.4 Crossmember, LH |
| 51345 | Bracket, Rear Spring, Front |
| 51365 | Stopper, Rear Bumper |
| 51391 | Gusset, Frame Rear Crossmember, RH |
| 51392 | Gusset, Frame Rear Crossmember, LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51501A | Reinforcement Sub-assy, Front Suspension Member, RH |
| 51502A | Reinforcement Sub-assy, Front Suspension Member, LH |
| 51505A | Support Sub-assy, Upper Control Arm |
| 51505B | Support Sub-assy, Upper Control Arm, RH |
| 51506B | Support Sub-assy, Upper Control Arm, LH |
| 51509 | Support Sub-assy, Stabilizer |
| 51523 | Reinforcement, Upper Control Arm Support, RH |
| 51524 | Reinforcement, Upper Control Arm Support, LH |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51742 | Bracket, Body Mounting, NO.2 |
| 51743 | Bracket, Body Mounting, NO.3 |
| 51744 | Bracket, Body Mounting, NO.4 |
| 51745 | Bracket, Body Mounting, NO.5 |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
| 57139 | Rod, Strut Bar Bracket Brace |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
