Toyota Hiace Quick Delivery
1985-08 → 1995-05 · chassis LH8# · catalogue 721120 · Japan
Discontinued model
Data version 1995-11

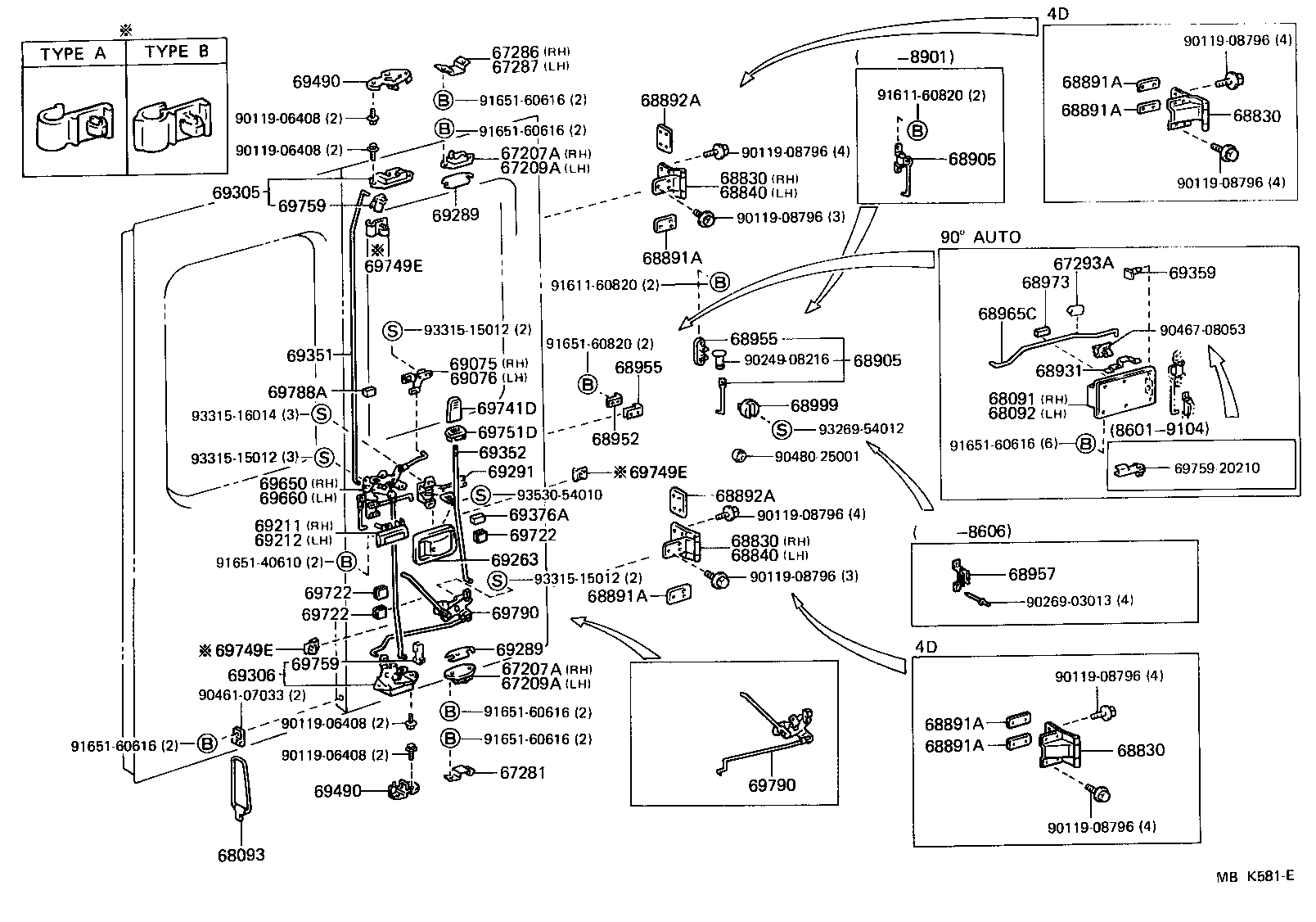

Back Door Lock & Hinge
45 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 67207A | Stopper Sub-assy, Back Door, RH |
| 67209A | Stopper Sub-assy, Back Door, LH |
| 67281 | Plate, Back Door Stopper |
| 67286 | Anti-rattle, Back Door, RH |
| 67287 | Anti-rattle, Back Door, LH |
| 67293A | Cushion, Back Door Stopper |
| 68091 | Rail Sub-assy, Back Door Stay, RH |
| 68092 | Rail Sub-assy, Back Door Stay, LH |
| 68093 | Stay Sub-assy, Back Door, NO.2 |
| 68830 | Hinge Assy, Back Door, RH |
| 68840 | Hinge Assy, Back Door, LH |
| 68891A | Packing, Back Door Hinge Male |
| 68892A | Packing, Back Door Hinge Female |
| 68905 | Stopper Sub-assy, Back Door Open |
| 68931 | Stay, Back Door, NO.1 |
| 68952 | Retainer, Back Door Stay |
| 68955 | Bracket, Back Door Stay |
| 68957 | Bracket, Back Door Stay |
| 68965C | Shaft, Back Door Stay |
| 68973 | Cushion, Back Door Stay |
| 68999 | Catch, Back Door Stay |
| 69075 | Link Sub-assy, Back Door Lock Control, NO.2 |
| 69076 | Link Sub-assy, Back Door Lock Control, NO.3 |
| 69211 | Handle, Back Door Outside, RH |
| 69212 | Handle, Back Door Outside, LH |
| 69263 | Bezel, Back Door Inside Handle |
| 69289 | Shim, Back Door Stopper |
| 69291 | Handle Assy, Back Door Inside |
| 69305 | Lock Sub-assy, Back Door, Upper |
| 69306 | Lock Sub-assy, Back Door, Lower |
| 69351 | Rod, Back Door Lock Control, Upper |
| 69352 | Rod, Back Door Lock Control, Lower |
| 69359 | Cushion, Back Door Lock |
| 69376A | Silencer, Back Door Lock Link |
| 69490 | Striker Assy, Back Door Lock |
| 69650 | Control Assy, Back Door Lock Remote, RH |
| 69660 | Control Assy, Back Door Lock Remote, LH |
| 69722 | Pad, Back Door Lock Control |
| 69741D | Knob, Door Lock Control(FOR BACK DOOR) |
| 69749E | Clamp, Back Door Lock Link |
| 69751D | Holder, Door Lock Control Knob(FOR BACK DOOR) |
| 69759 | Snap, Door Lock Control Link, NO.1 |
| 69783A | Rod, Back Door Lock Control, NO.4 |
| 69788A | Cushion, Back Door Lock Locking Link |
| 69790 | Control Assy, Back Door Lock |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
