Toyota Quick Delivery
1995-05 → 2001-08 · chassis BU68,LH81,82,LY151,152,RZU68 · catalogue 721130 · Japan
Discontinued model
Data version 2002-01

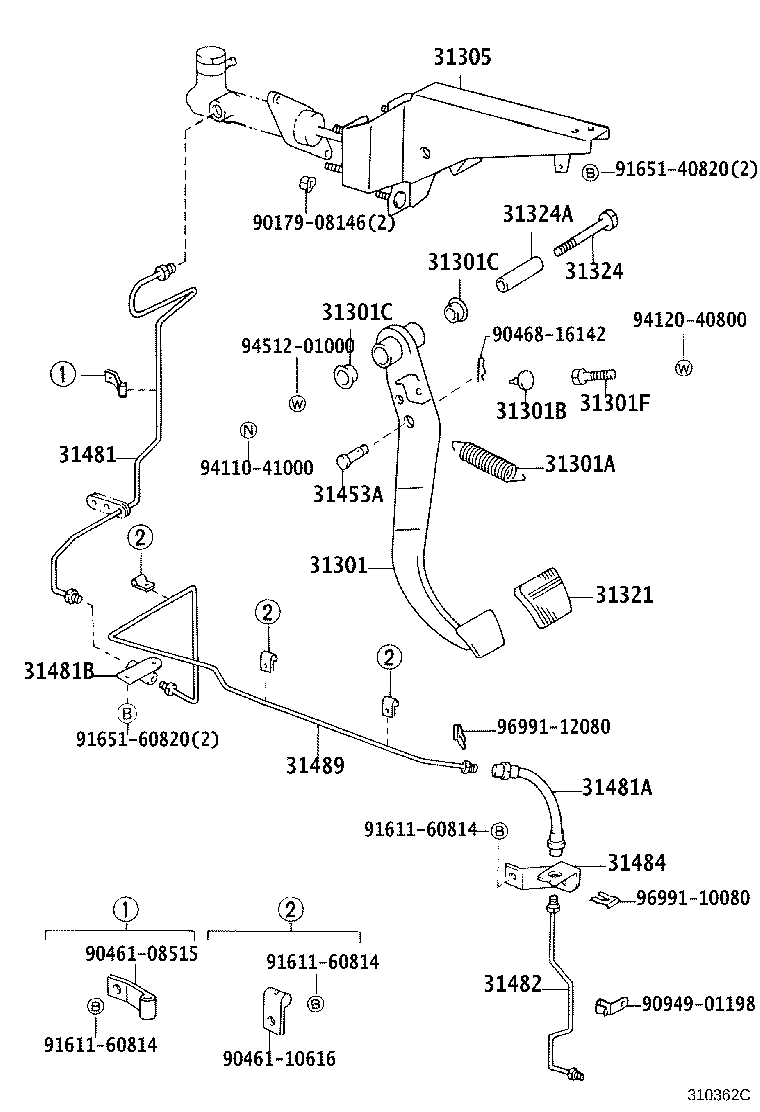

Clutch Pedal & Flexible Hose
25 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 31301 | Pedal Sub-assy, Clutch |
| 31301A | Spring(FOR CLUTCH PEDAL) |
| 31301B | Cushion, NO.1(FOR CLUTCH PEDAL) |
| 31301C | Bush(FOR CLUTCH PEDAL) |
| 31301F | Bolt(FOR CLUTCH PEDAL STOPPER) |
| 31301J | Nut(FOR CLUTCH PEDAL STOPPER) |
| 31305 | Bracket Sub-assy, Clutch Pedal |
| 31321 | Pad, Clutch Pedal |
| 31324 | Shaft, Clutch Pedal |
| 31324A | Collar, Clutch Pedal Shaft |
| 31453A | Pin, W/Hole(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS) |
| 31453B | Bush(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS) |
| 31481 | Tube, Clutch Master Cylinder TO Flexible Hose |
| 31481A | Hose, Clutch, NO.1 |
| 31481B | Way(FOR CLUTCH TUBE) |
| 31482 | Tube, Clutch Release Cylinder TO Flexible Hose |
| 31482B | Hose, Clutch, NO.2 |
| 31483A | Tube, Clutch Master Cylinder TO Orifice |
| 31484 | Bracket, Flexible Hose(FOR CLUTCH) |
| 31484A | Bracket, Flexible Hose, NO.1(FOR CLUTCH) |
| 31487 | Plate, Release Tube Set |
| 31488 | Tube, Connector TO Tube Connector |
| 31488C | Tube, Flexible Hose TO Flexible Hose |
| 31489 | Tube, Tube Connector TO Flexible Hose |
| 55182 | Bracket, Clutch Pedal Stopper |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
