Toyota Quick Delivery
1995-05 → 2001-08 · chassis BU68,LH81,82,LY151,152,RZU68 · catalogue 721130 · Japan
Discontinued model
Data version 2002-01
Parking Brake & Cable
62 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|

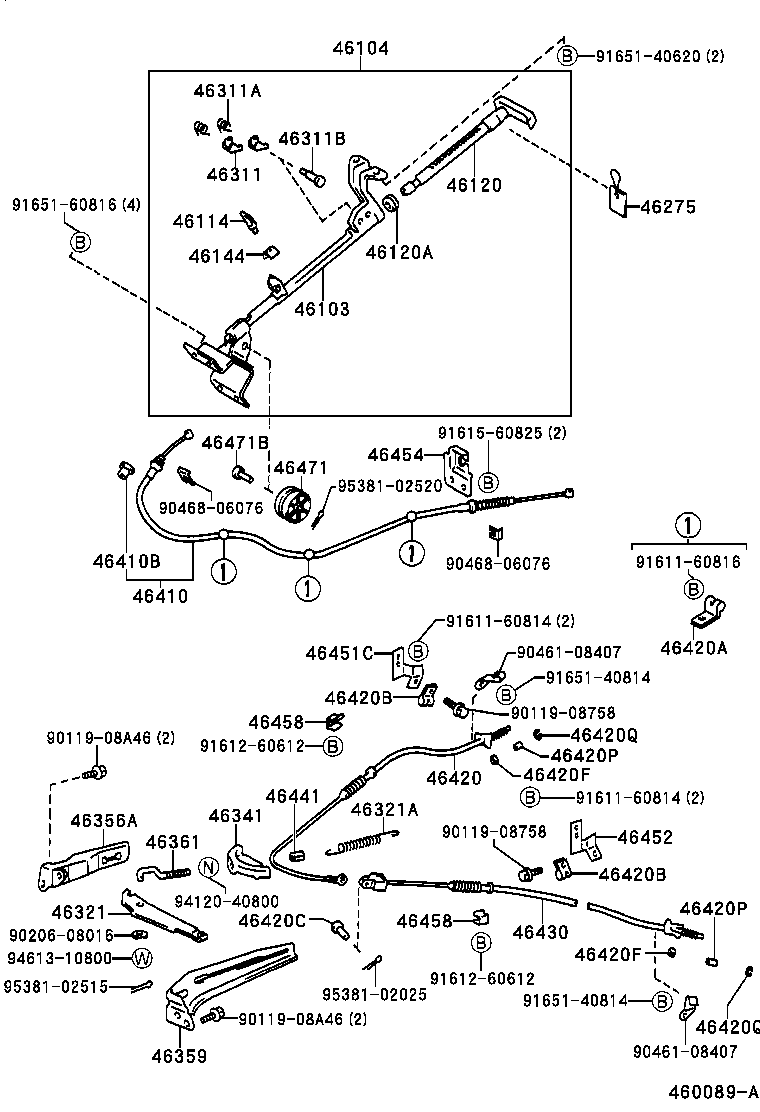

| 46101 | Handle Sub-assy, Parking Brake Control |
| 46103 | Guide Sub-assy, Parking Brake Plunger |
| 46104 | Handle Sub-assy, Parking Brake Control |
| 46105 | Bracket Sub-assy, Parking Brake Planger OR Pedal |
| 46110C | Pin(FOR PARKING BRAKE HANDLE SET) |
| 46114 | Pin, Parking Brake Plunger |
| 46117 | Sleeve, Parking Brake Plunger |
| 46120 | Plunger Assy, Parking Brake |
| 46120A | Bush(FOR PARKING BRAKE PLUNGER) |
| 46144 | Anti-rattle, Parking Brake Plunger |
| 46235 | Bracket, Parking Brake Lever Support |
| 46275 | Plate, Parking Brake Release Caution |
| 46301 | Lever Sub-assy, Parking Brake Intermediate |
| 46301B | Bush(FOR INTERMEDIATE LEVER) |
| 46301D | Collar(FOR INTERMEDIATE LEVER) |
| 46301E | Pin, W/Hole(FOR INTERMEDIATE LEVER) |
| 46301F | Spring, Torsion(FOR PARKING BRAKE INTERMEDIATE LEVER) |
| 46301G | Bolt(FOR INTERMEDIATE LEVER) |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46311B | Pin, Parking Brake Pawl Pivot |
| 46311D | Washer, Type C(FOR PARKING BRAKE PAWL) |
| 46321 | Lever, Parking Brake Intermediate |
| 46321A | Spring, Tensiion(FOR PARKING BRAKE INTERMEDIATE LEVER) |
| 46341 | Equalizer, Parking Brake |
| 46356A | Bracket, Intermediate Lever(FOR PARKING BRAKE) |
| 46359 | Guide, Parking Brake Intermediate Lever |
| 46361 | Rod, Parking Brake Pull |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46410B | Grommet(FOR PARKING BRAKE FRONT CABLE) |
| 46410D | Pin(FOR PARKING BRAKE FRONT CABLE) |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420A | Clamp, NO.1(FOR PARKING BRAKE CABLE) |
| 46420B | Clamp, NO.2(FOR PARKING BRAKE CABLE) |
| 46420C | Pin, W/Hole(FOR PARKING BRAKE CABLE) |
| 46420E | Grommet(FOR PARKING BRAKE CABLE CLAMP) |
| 46420F | Seal, Dust(FOR PARKING BRAKE CABLE) |
| 46420G | Spring(FOR PARKING CABLE INNER WIRE SET) |
| 46420P | Spacer, Parking Brake |
| 46420Q | Ring, E(FOR PARKING BRAKE CABLE) |
| 46430 | Cable Assy, Parking Brake, NO.3 |
| 46441 | Nut, Wire Adjusting, NO.1 |
| 46451C | Bracket, Parking Brake Cable Support, NO.1 |
| 46452 | Bracket, Parking Brake Cable Support, NO.2 |
| 46453A | Bracket, Cable Support, NO.3 |
| 46454 | Bracket, Cable Retainer, Front |
| 46458 | Retainer, Cable |
| 46471 | Pulley, Wire |
| 46471B | Pin, W/Hole(FOR WIRE PULLEY SET) |

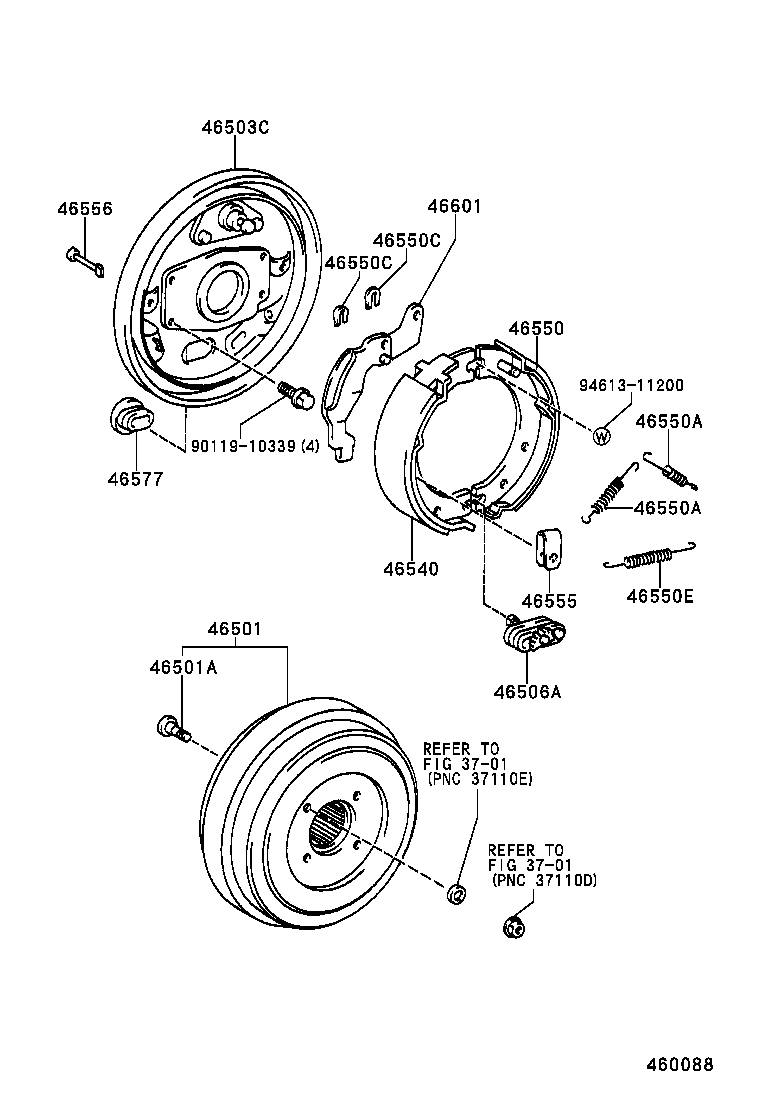

| 46501 | Drum Sub-assy, Parking Brake |
| 46501A | Bolt, Serration(FOR PARKING BRAKE DRUM) |
| 46503C | Plate Sub-assy, Parking Brake |
| 46506A | Adjuster Sub-assy, Parking Brake Shoe |
| 46540 | Shoe Assy, Parking Brake, RH OR Center NO.1 |
| 46550 | Shoe Assy, Parking Brake, RH OR Center NO.2 |
| 46550A | Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN) |
| 46550C | Washer, Type C(FOR PARKING BRAKE SHOE) |
| 46550E | Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN) |
| 46555 | Spring, Brake Shoe Hold Down |
| 46556 | Pin, Shoe Hold Down Spring |
| 46577 | Cover, Adjusting Cam Hole |
| 46601 | Lever Sub-assy, Parking Brake Shoe |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
