Toyota Quick Delivery
1995-05 → 2001-08 · chassis BU68,LH81,82,LY151,152,RZU68 · catalogue 721130 · Japan
Discontinued model
Data version 2002-01

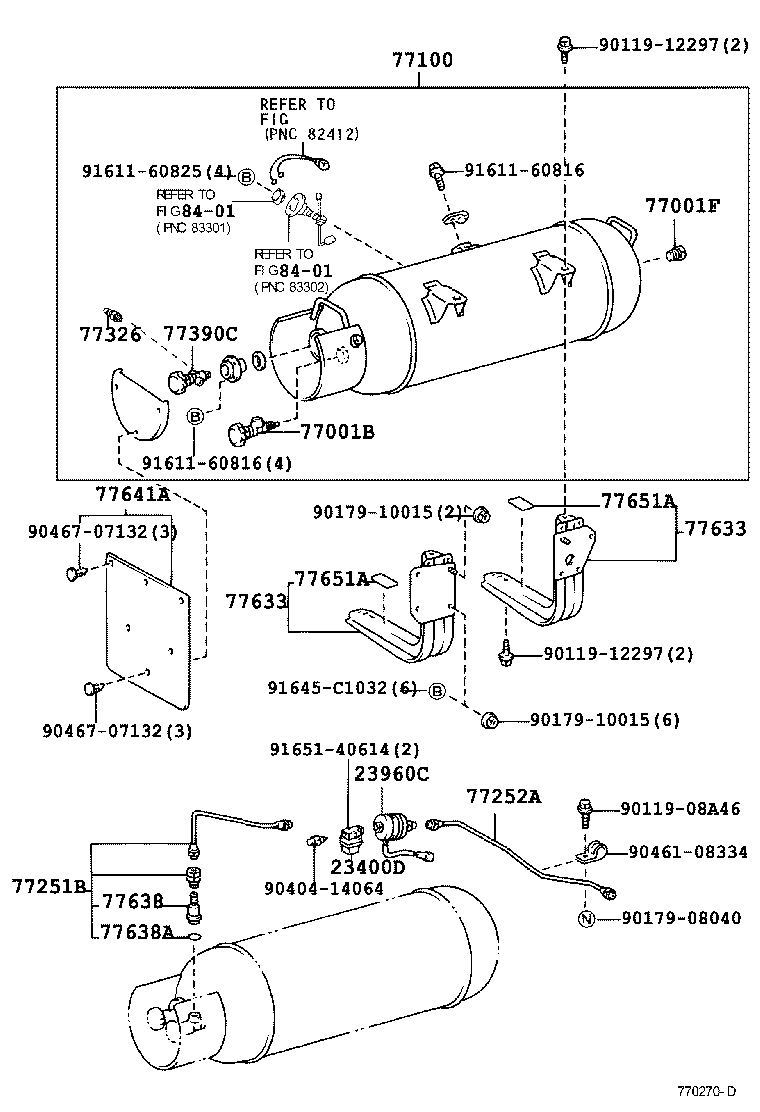

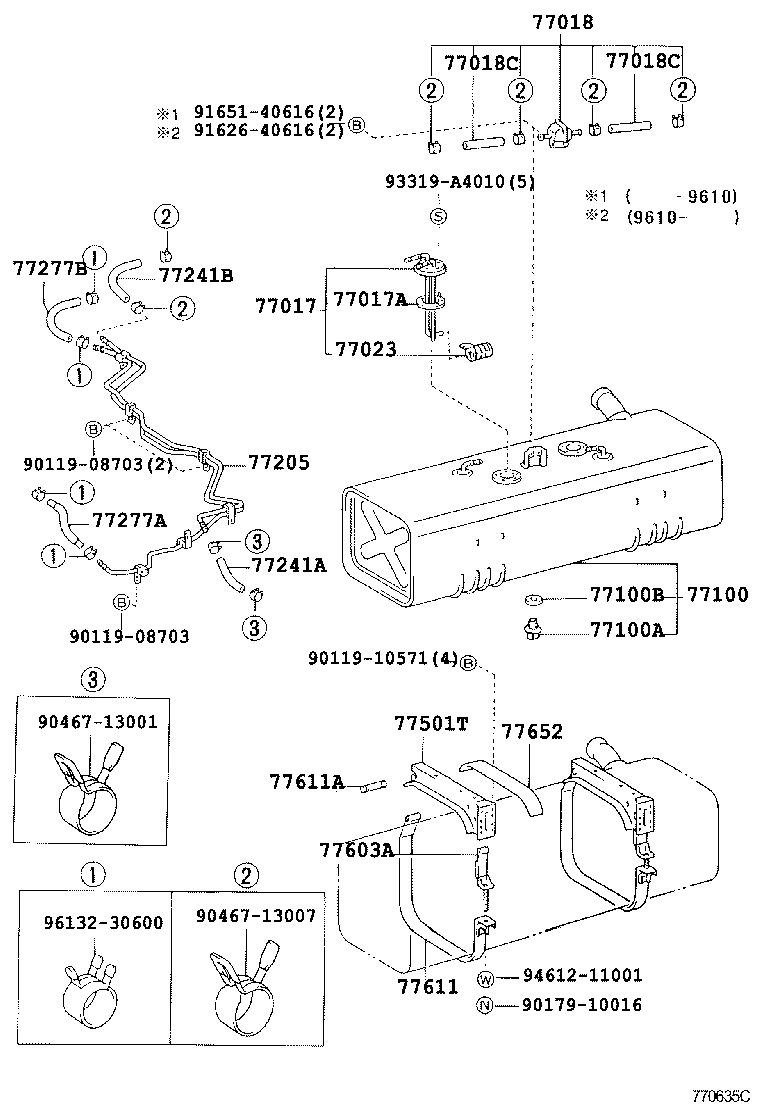

Fuel Tank & Tube
38 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 23400D | Filter Assy, Lpg |
| 23960C | Valve Assy, Solenoid Lpg |
| 77001B | Valve (FOR LPG TANK) |
| 77001F | Plug, Lpg Tank |
| 77017 | Tube Sub-assy, Fuel And Evaporation Vent |
| 77017A | Gasket, Fuel Tank Vent |
| 77018 | Valve Sub-assy, Fuel Vapour Separate |
| 77018C | Hose, Fuel NO.1 (FOR FUEL LIQUID VAPOUR SEPARATE VALVE) |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77197 | Orifice, Fuel Vapor |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206 | Tube Sub-assy, Fuel Tank Suction |
| 77241A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.1) |
| 77241B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.1) |
| 77241C | Hose, Fuel, NO.3 (FOR MAIN TUBE, NO.1) |
| 77241D | Hose, Fuel, NO.4 (FOR MAIN TUBE, NO.1) |
| 77251B | Tube, Fuel Main |
| 77252A | Tube, Fuel Main, NO.2 |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77277B | Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1) |
| 77283 | Bracket, Fuel Tube |
| 77326 | Connector, Auxiliary Fuel Tank Cap |
| 77390C | Valve, Fuel Tank Inlet |
| 77501T | Bracket Sub-assy, Fuel Tank |
| 77603A | Band Sub-assy, Fuel Tank, NO.2 |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77611 | Band, Fuel Tank |
| 77611A | Pin (FOR FUEL TANK BAND) |
| 77633 | Stay, Fuel Tank |
| 77638 | Sleeve, Tank Valve Joint |
| 77638A | Ring, O (FOR TANK VALVE JOINT SLEEVE) |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77651 | Packing, Fuel Tank Bracket |
| 77651A | Cushion, Fuel Tank, NO.1 |
| 77652 | Cushion, Fuel Tank, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
