Toyota Quick Deli/Urban Sup
1999-08 → 2011-09 · chassis BU28#,LY228,270,RZU280,XZU28#,XKU280 · catalogue 721140 · Japan
Discontinued model
Data version 2013-01

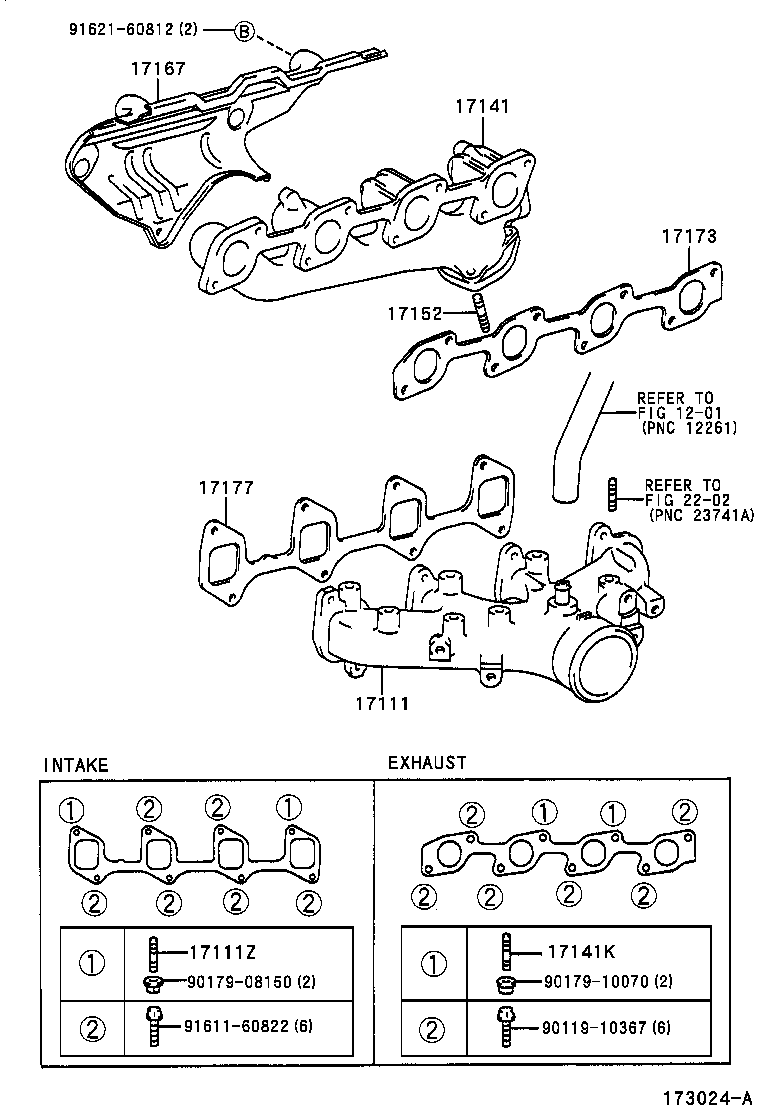

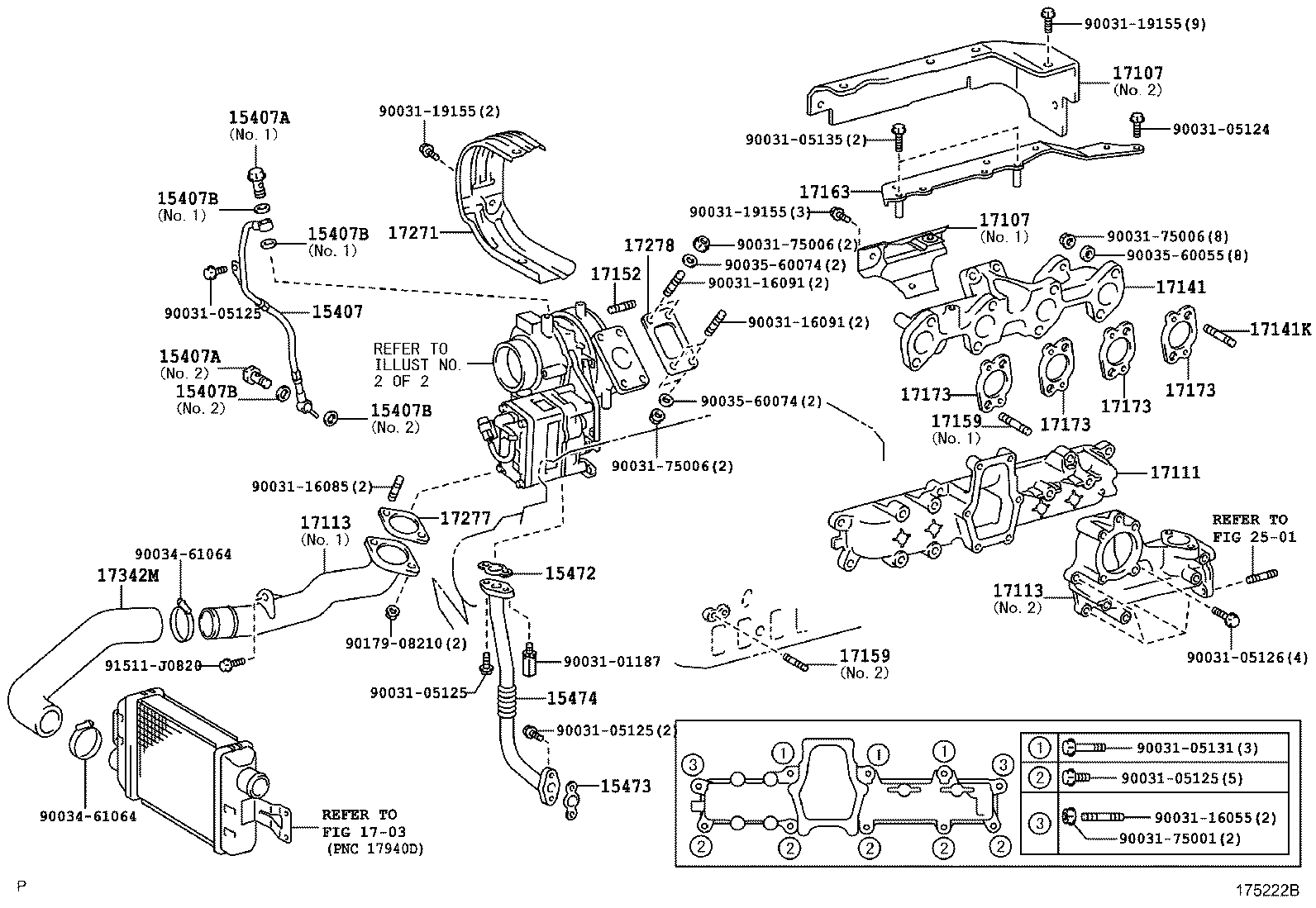

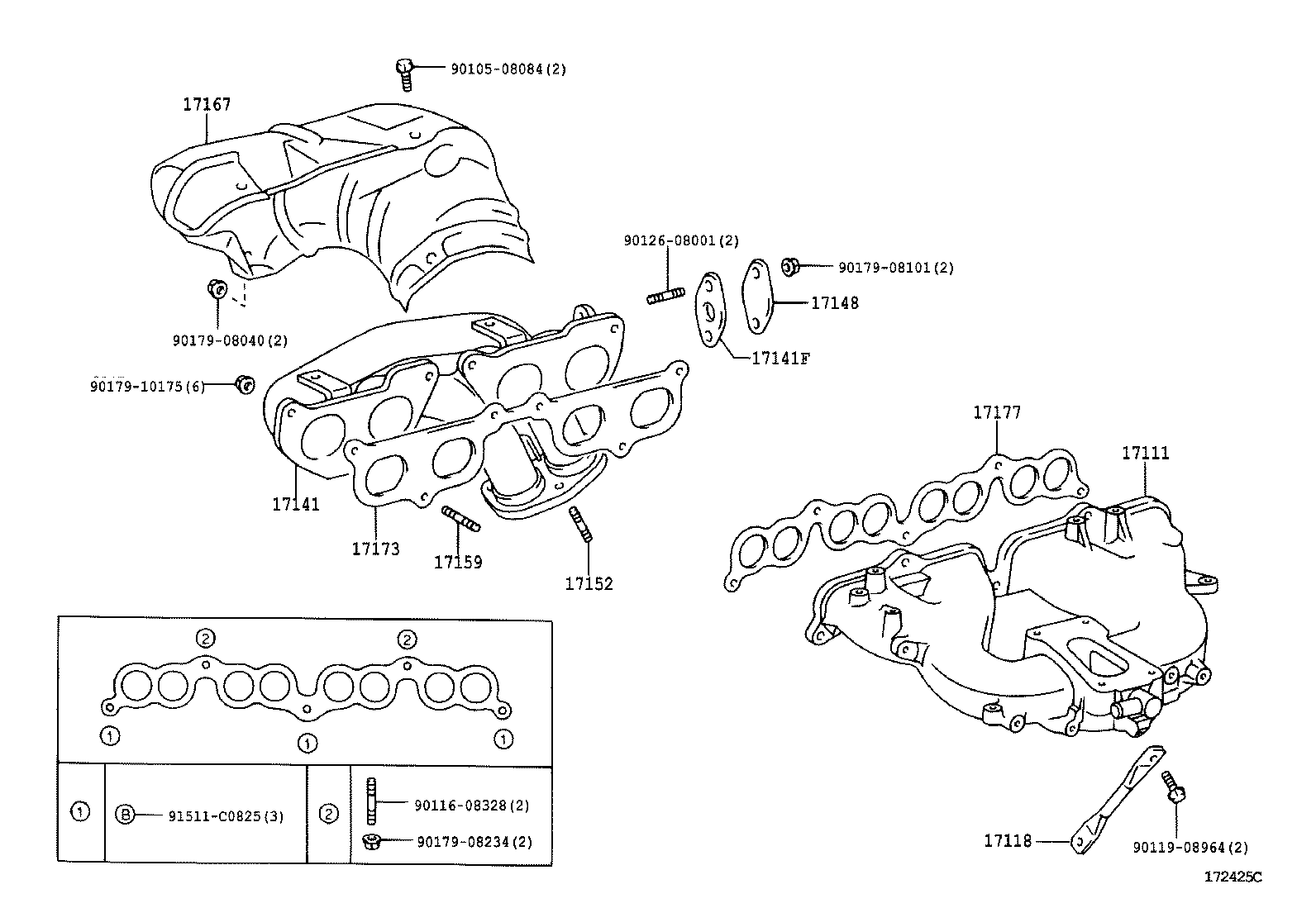

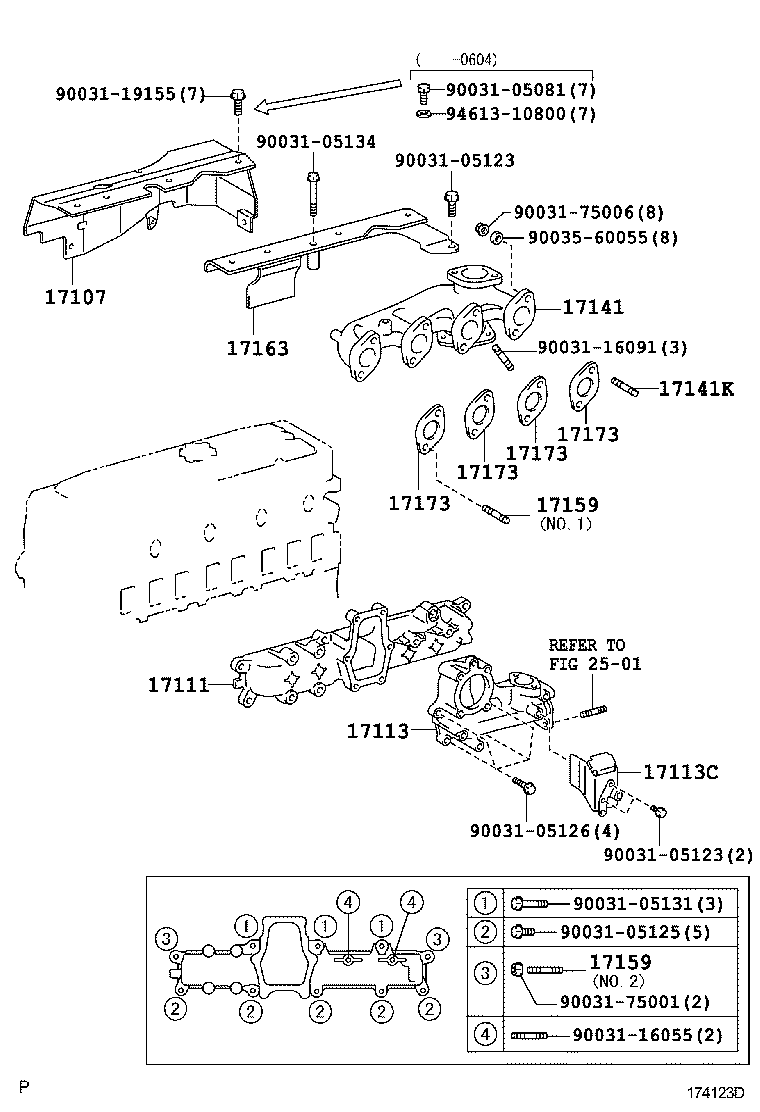

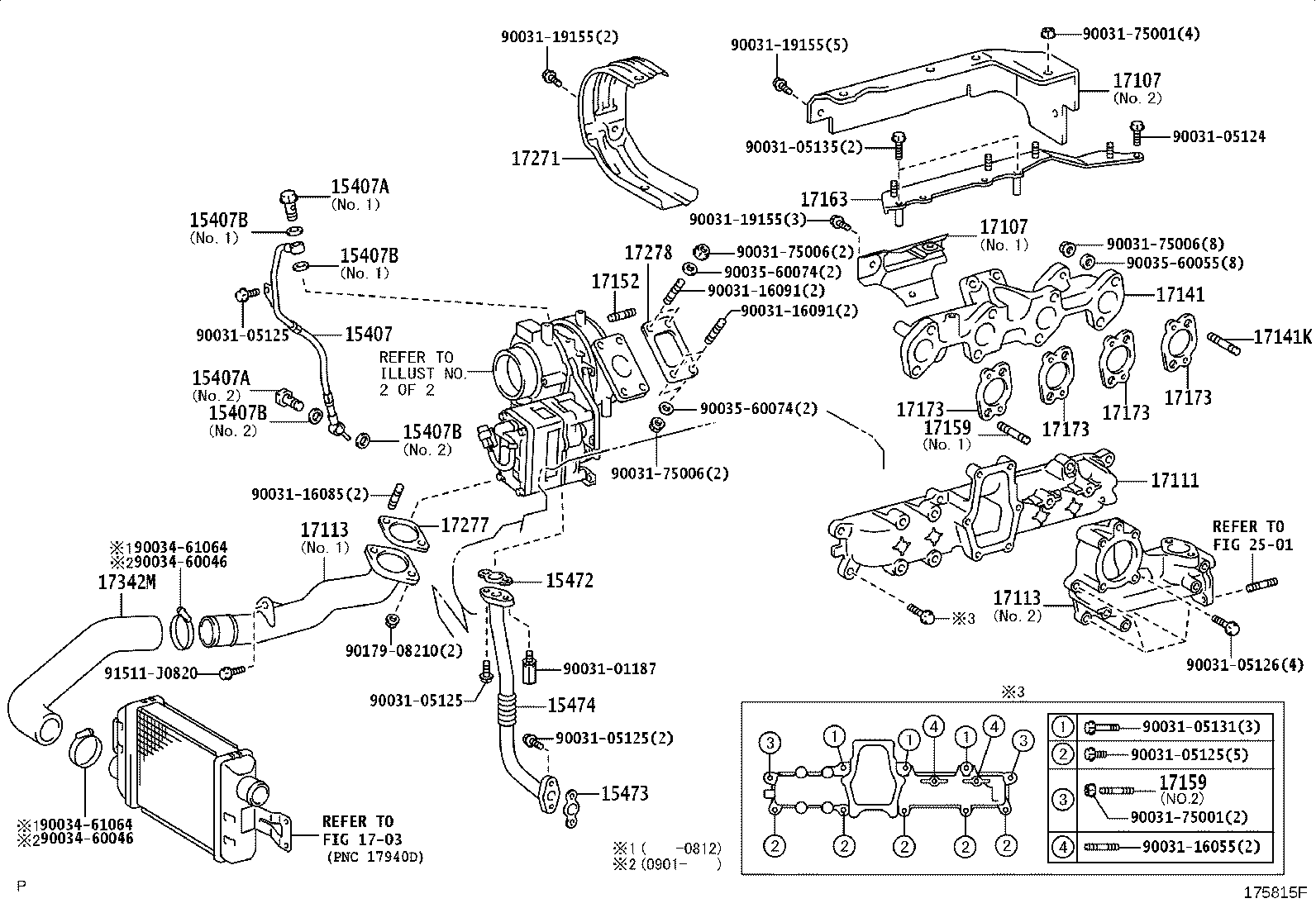

Manifold
35 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 15407 | Pipe Sub-assy, Turbo Oil Inlet |
| 15407A | Bolt, Union(FOR TURBO OIL INLET PIPE) |
| 15407B | Gasket(FOR TURBO OIL INLET PIPE) |
| 15472 | Gasket, Turbo Oil Outlet, NO.1 |
| 15473 | Gasket, Turbo Oil Outlet, NO.2 |
| 15474 | Pipe, Turbo Oil Outlet |
| 17039 | Link Set, Turbocharger Vane Control |
| 17107 | Insulator Sub-assy, Exhaust Manifold Heat |
| 17111 | Manifold, Intake |
| 17111Z | Bolt, Stud(FOR INTAKE MANIFOLD TO CYLINDER HEAD) |
| 17113 | Pipe, Intake |
| 17113C | Insulator, Intake Pipe |
| 17118 | Stay, Manifold |
| 17139 | Stay, Manifold, NO.2 |
| 17141 | Manifold, Exhaust |
| 17141F | Gasket(FOR EXHAUST MANIFOLD PLATE) |
| 17141K | Bolt, Stud(FOR EXHAUST MANIFOLD TO CYLINDER HEAD) |
| 17148 | Plate, Exhaust Manifold(FOR EGR INLET) |
| 17152 | Bolt, Stud(FOR MANIFOLD TO EXHAUST PIPE) |
| 17159 | Bolt, Stud(FOR MANIFOLD TO CYLINDER HEAD) |
| 17163 | Bracket, Heat Insulator, NO.1 |
| 17167 | Insulator, Exhaust Manifold Heat, NO.1 |
| 17168 | Insulator, Exhaust Manifold Heat, NO.2 |
| 17172 | Gasket, Manifold TO Cylinder Head |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17177 | Gasket, Intake Manifold TO Head, NO.1 |
| 17201 | Turbocharger Sub-assy |
| 17269 | Bush, Turbocharger Nozzle Vane Control |
| 17269A | Ring, Retainer(FOR TURBOCHARGER) |
| 17271 | Insulator, Turbo, NO.1 |
| 17277 | Gasket, Compressor Outlet |
| 17278 | Gasket, Turbo TO Exhaust Manifold |
| 17342M | Hose, Air, NO.2 |
| 17849A | Gasket, Intake Air Connector |
| 17861F | Connector, Intake Air |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
