Toyota Quick Deli/Urban Sup
1999-08 → 2011-09 · chassis BU28#,LY228,270,RZU280,XZU28#,XKU280 · catalogue 721140 · Japan
Discontinued model
Data version 2013-01

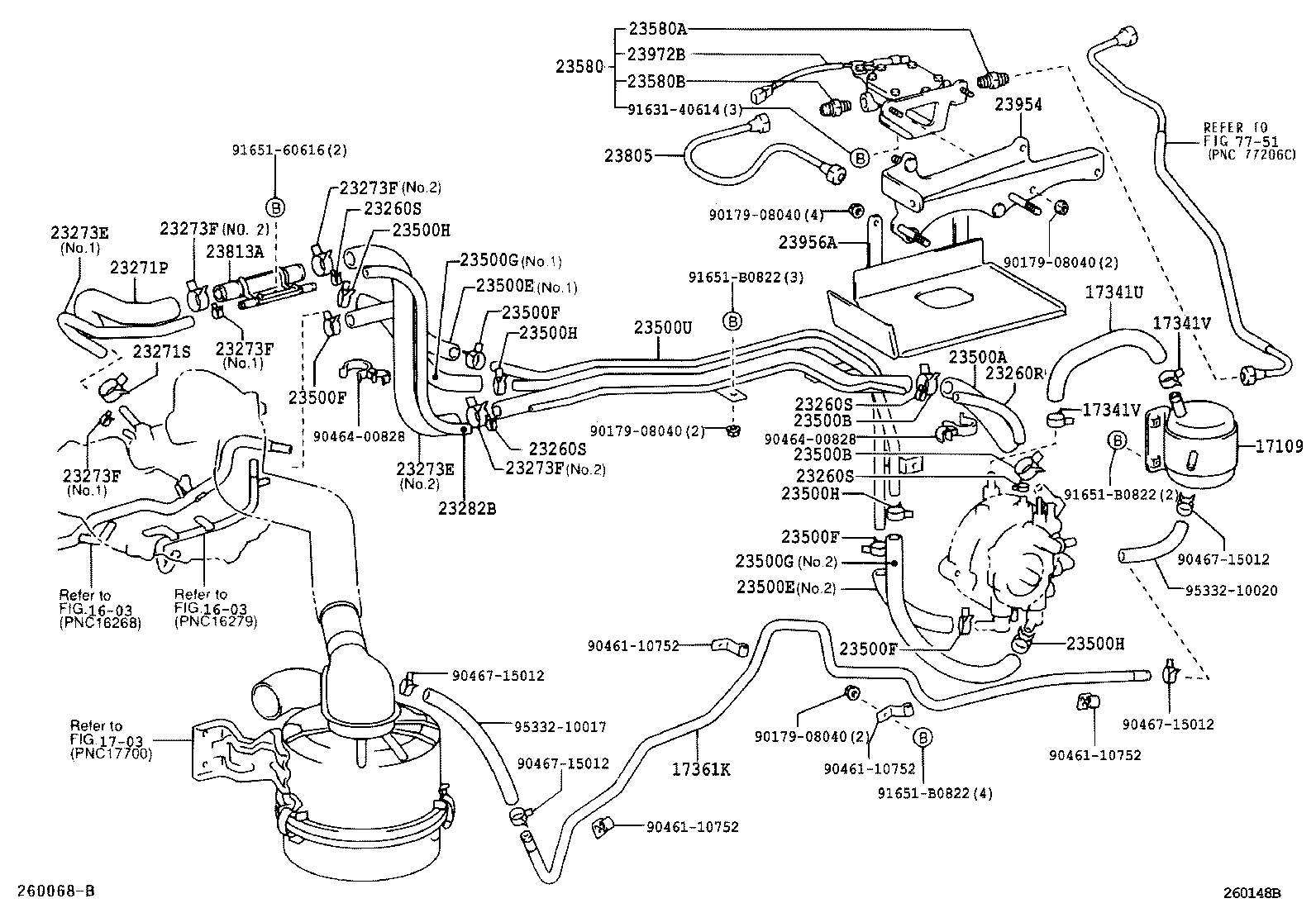

Lpg(CARBURETOR) Fuel Pipe
26 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 17109 | Tank Sub-assy, Intake Air Surge |
| 17341U | Hose, Air, NO.1(FOR LPG REGULATOR) |
| 17341V | Clip(FOR LPG REGULATOR AIR HOSE) |
| 17361K | Tube, Air(FOR LPG REGULATOR) |
| 23260R | Hose, Lpg Injector |
| 23260S | Clamp OR Clip(FOR LPG INJECTOR HOSE) |
| 23271P | Hose, Fuel, NO.1(FOR REGULATOR TO FUEL PIPE) |
| 23271S | Clamp OR Clip(FOR FUEL HOSE NO.1) |
| 23273E | Hose, Fuel, NO.3(FOR LPG REGULATOR TO LPG CARBURETOR) |
| 23273F | Clamp OR Clip(FOR FUEL HOSE NO.3) |
| 23282B | Hose, Fuel, NO.4 (FOR LPG FUEL PIPE TO LPG CARBURETOR) |
| 23500A | Hose, NO.1(FOR LPG REGULATOR TO LPG CARBURETOR) |
| 23500B | Clamp OR Clip, NO.1(FOR LPG REGULATOR TO LPG CARBURETOR) |
| 23500E | Hose, Water(FOR LPG REGULATOR INLET) |
| 23500F | Clamp OR Clip(FOR LPG REGULATOR INLET WATER HOSE) |
| 23500G | Hose, Water(FOR LPG REGULATOR OUTLET) |
| 23500H | Clamp OR Clip(FOR LPG REGULATOR OUTLET WATER HOSE) |
| 23500U | Pipe, Water By-pass, NO.2(FOR LPG) |
| 23580 | Preheater Assy, Lpg |
| 23580A | Union, Fuel Pipe(FOR INLET) |
| 23580B | Union, Fuel Pipe(FOR OUTLET) |
| 23805 | Pipe Sub-assy, Lpg Regulator |
| 23813A | Pipe, Lpg Fuel |
| 23954 | Bracket, Lpg Regulator |
| 23956A | Cover, Lpg Regulator |
| 23972B | Bracket, Lpg Preheater |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
