Toyota Quick Deli/Urban Sup
1999-08 → 2011-09 · chassis BU28#,LY228,270,RZU280,XZU28#,XKU280 · catalogue 721140 · Japan
Discontinued model
Data version 2013-01

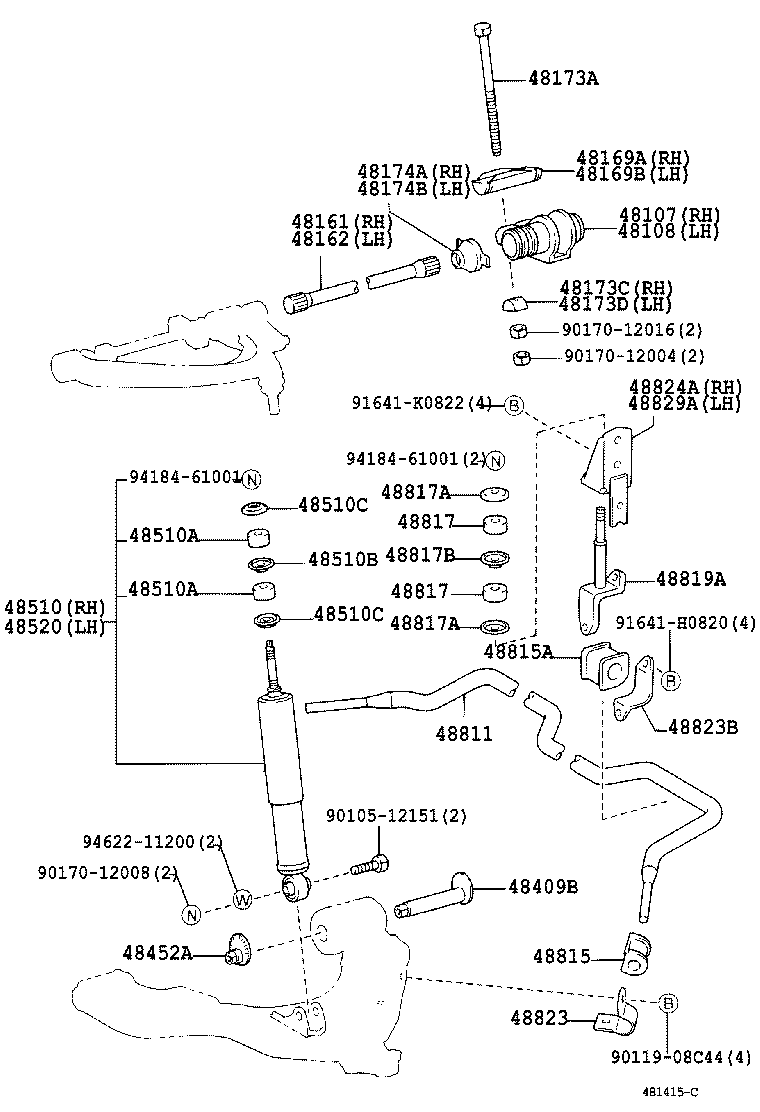

Front Spring & Shock Absorber
64 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04481 | Shackle Kit, Front Spring |
| 04482 | Pin Kit, Front Spring |
| 48042A | Shackle Sub-assy, Front Spring, NO.2 |
| 48042B | Bush, Front Spring NO.2 Shackle |
| 48107 | Arm Sub-assy, Anchor, RH |
| 48108 | Arm Sub-assy, Anchor, LH |
| 48110 | Spring Assy, Front, RH |
| 48110F | Bimetal Formed Bush(FOR FRONT SPRING) |
| 48111 | Leaf, Front Spring, NO.1 |
| 48112 | Leaf, Front Spring, NO.2 |
| 48120 | Spring Assy, Front, LH |
| 48147 | Bolt, Front Spring, Center |
| 48147A | Nut, Front Spring Center Bolt |
| 48153 | Spacer, Front Leaf Spring, NO.1 |
| 48153A | Silencer, Front Spring, NO.1 |
| 48161 | Spring, Torsion Bar, RH |
| 48162 | Spring, Torsion Bar, LH |
| 48169A | Swivel, Anchor Arm, RH |
| 48169B | Swivel, Anchor Arm, LH |
| 48173A | Bolt, Hexagon(FOR ANCHOR ARM ADJUSTING) |
| 48173C | Seat, Anchor Arm Adjuster, RH |
| 48173D | Seat, Anchor Arm Adjuster, LH |
| 48174A | Cover, Torsion Bar Dust, RH |
| 48174B | Cover, Torsion Bar Dust, LH |
| 48191 | Wedge, Caster(FOR FRONT LEAF SPRING) |
| 48251B | Spacer(FOR FRONT SPRING) |
| 48253C | Spacer, Front Leaf Spring, NO.2 |
| 48304 | Bumper Sub-assy, Front Spring, NO.1 |
| 48409B | Cam Sub-assy, Front Suspension Toe Adjust |
| 48422 | Support, Front Spring Pin |
| 48452A | Plate, Front Suspension Toe Adjust, NO.2 |
| 48471D | Seat, Front Spring, RH |
| 48472A | Seat, Front Spring, LH |
| 48475 | Plate, Distance(FOR FRONT) |
| 48503A | Bolt, U(FOR FRONT SHOCK ABSORBER BRACKET) |
| 48510 | Absorber Assy, Shock, Front RH |
| 48510A | Cushion, Front Shock Absorber |
| 48510B | Retainer, Cushion, NO.1(FOR FRONT SHOCK ABSORBER) |
| 48510C | Retainer, Cushion, NO.2(FOR FRONT SHOCK ABSORBER) |
| 48510D | Washer, Front Shock Absorber Cushion, NO.1 |
| 48510N | Bush(FOR FRONT SHOCK ABSORBER RH) |
| 48510R | Cushion, Front Shock Absorber, NO.1 RH |
| 48510S | Retainer, Front Shock Absorber Cushion, NO.1 RH |
| 48510T | Retainer, Front Shock Absorber Cushion, NO.2 RH |
| 48520 | Absorber Assy, Shock, Front LH |
| 48520C | Bush(FOR FRONT SHOCK ABSORBER LH) |
| 48520D | Cushion, Front Shock Absorber, NO.1 LH |
| 48520E | Retainer, Front Shock Absorber Cushion, NO.1 LH |
| 48520F | Retainer, Front Shock Absorber Cushion, NO.2 LH |
| 48522 | Pin, Front Shock Absorber Lower Pivot |
| 48810 | Link Assy, Front Stabilizer, LH |
| 48811 | Bar, Stabilizer, Front |
| 48815 | Bush, Front Stabilizer Bar, NO.1 |
| 48815A | Bush, Front Stabilizer Bar, NO.2 |
| 48817 | Cushion, Front Stabilizer |
| 48817A | Retainer, Cushion, NO.1(FOR FRONT STABILIZER BAR) |
| 48817B | Retainer, Cushion, NO.2(FOR FRONT STABILIZER BAR) |
| 48819A | Bolt, Front Stabilizer |
| 48820B | Link Assy, Front Stabilizer, RH |
| 48823 | Cover, Stabilizer Link(FOR FRONT) |
| 48823B | Cover, Front Stabilizer Bracket |
| 48824 | Bracket, Stabilizer, Front |
| 48824A | Bracket, Front Stabilizer, NO.1 RH |
| 48829A | Bracket, Front Stabilizer, NO.1 LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
