Toyota Quick Deli/Urban Sup
1999-08 → 2011-09 · chassis BU28#,LY228,270,RZU280,XZU28#,XKU280 · catalogue 721140 · Japan
Discontinued model
Data version 2013-01

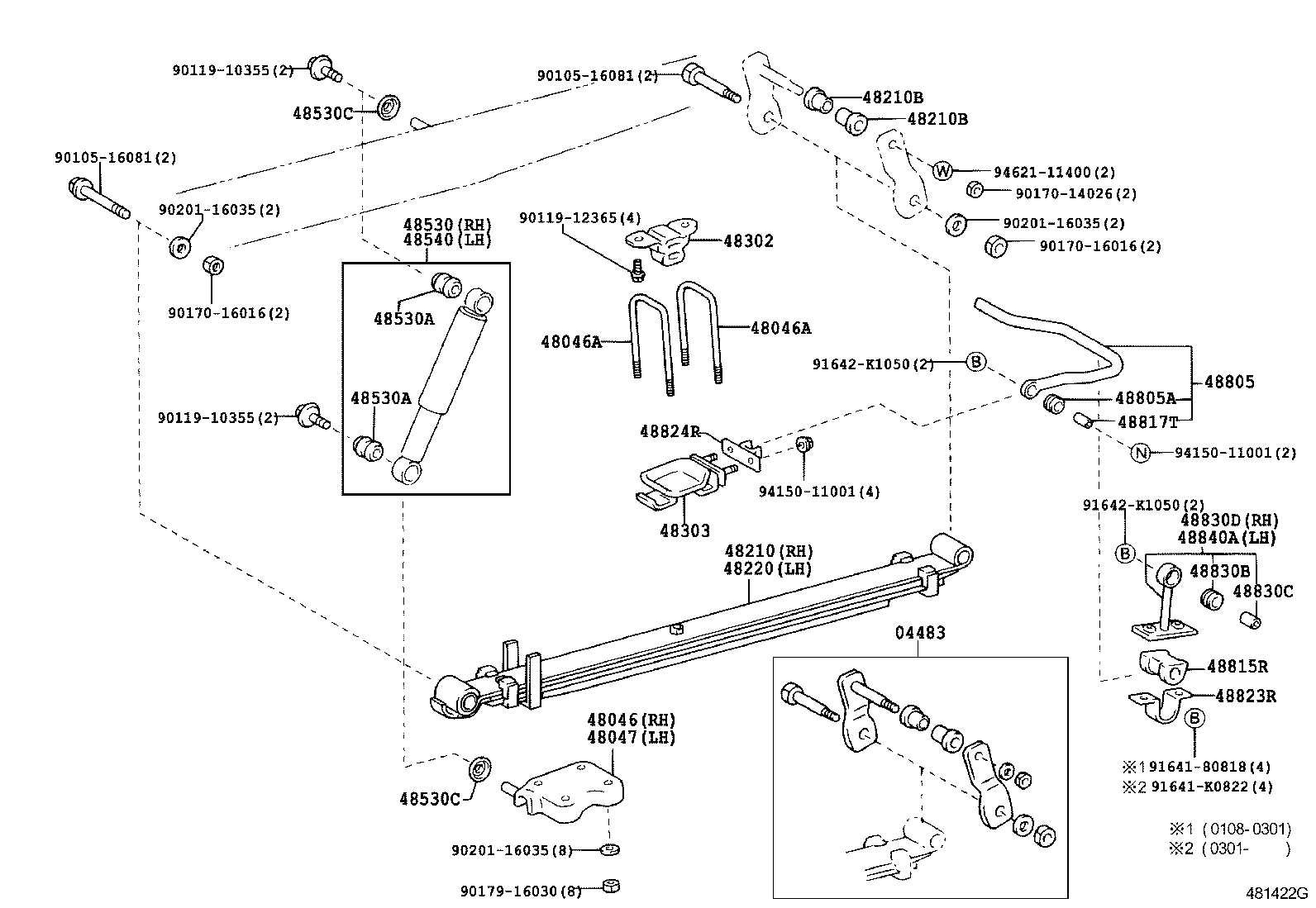

Rear Spring & Shock Absorber
46 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 04483A | Shackle Kit, Rear Spring, RH |
| 04483B | Shackle Kit, Rear Spring, LH |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |
| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210B | Bush(FOR REAR SPRING PIN) |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48214 | Leaf, Rear Spring, NO.4 |
| 48220 | Spring Assy, Rear LH |
| 48247 | Bolt, Rear Spring, Center |
| 48251A | Seal, Rear Spring Dust |
| 48252 | Silencer, Rear Spring |
| 48252B | Silencer, Rear Spring, NO.1 |
| 48252C | Silencer, Rear Spring, NO.2 |
| 48284 | Nut, Rear Spring Center Bolt |
| 48302 | Spring Sub-assy, Hollow |
| 48303 | Seat Sub-assy, Hollow Spring |
| 48344 | Stopper, Bumper, Rear |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48533 | Pin, Rear Shock Absorber Lower Pivot, RH |
| 48533A | Pin, Rear Shock Absorber Lower Pivot, LH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48805A | Bush(FOR REAR STABILIZER BAR) |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817T | Collar(FOR STABILIZER REAR BAR) |
| 48818 | Bush, Stabilizer, Rear |
| 48823C | Cover, Rear Stabilizer Bracket |
| 48823R | Cover, Stabilizer Link(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48825A | Bracket, Rear Stabilizer End |
| 48830 | Link Assy, Rear Stabilizer |
| 48830B | Bush(FOR REAR STABILIZER LINK) |
| 48830C | Spacer(FOR REAR STABILIZER LINK) |
| 48830D | Link Assy, Rear Stabilizer, RH |
| 48840A | Link Assy, Rear Stabilizer, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
