Toyota Quick Deli/Urban Sup
1999-08 → 2011-09 · chassis BU28#,LY228,270,RZU280,XZU28#,XKU280 · catalogue 721140 · Japan
Discontinued model
Data version 2013-01

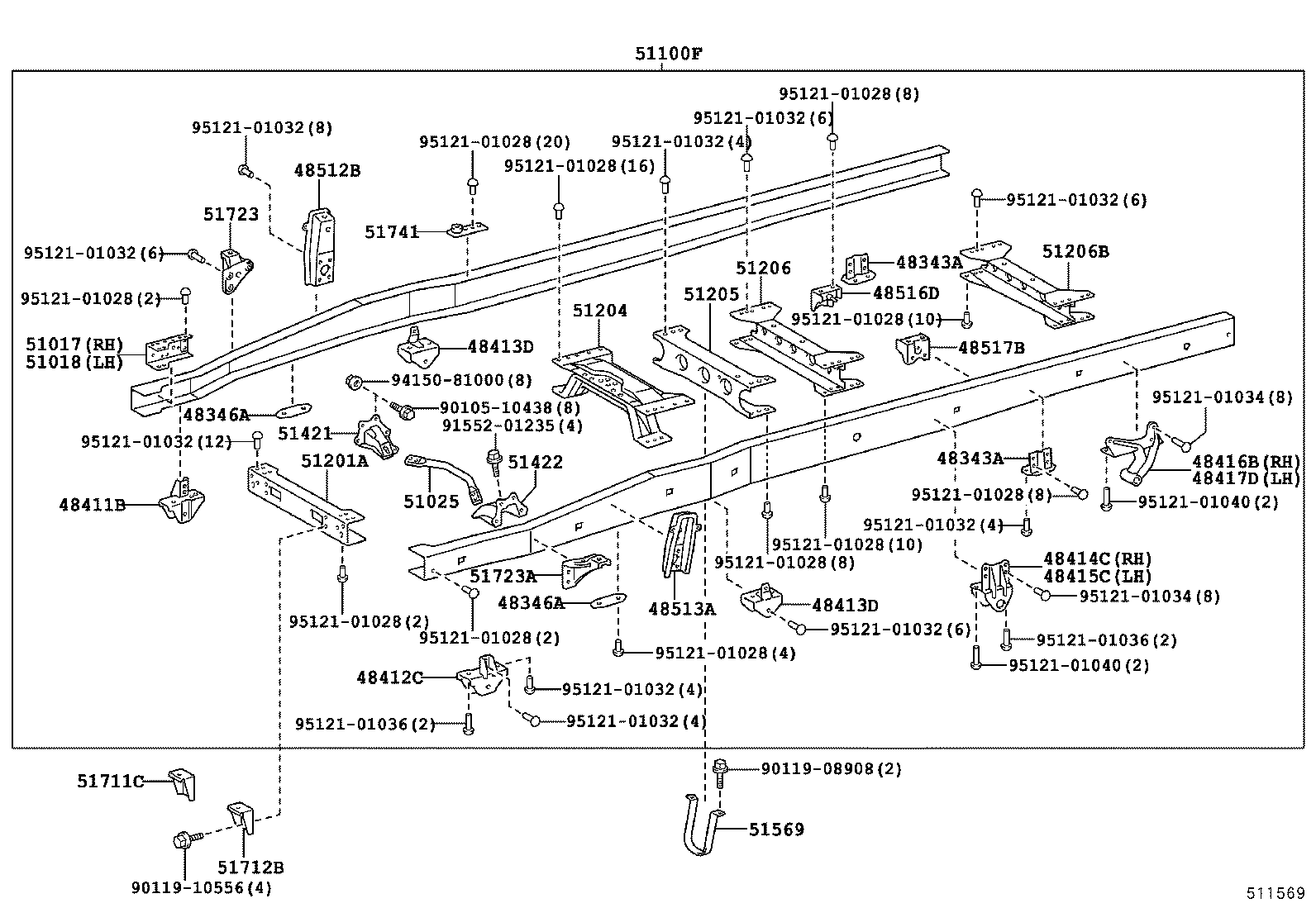

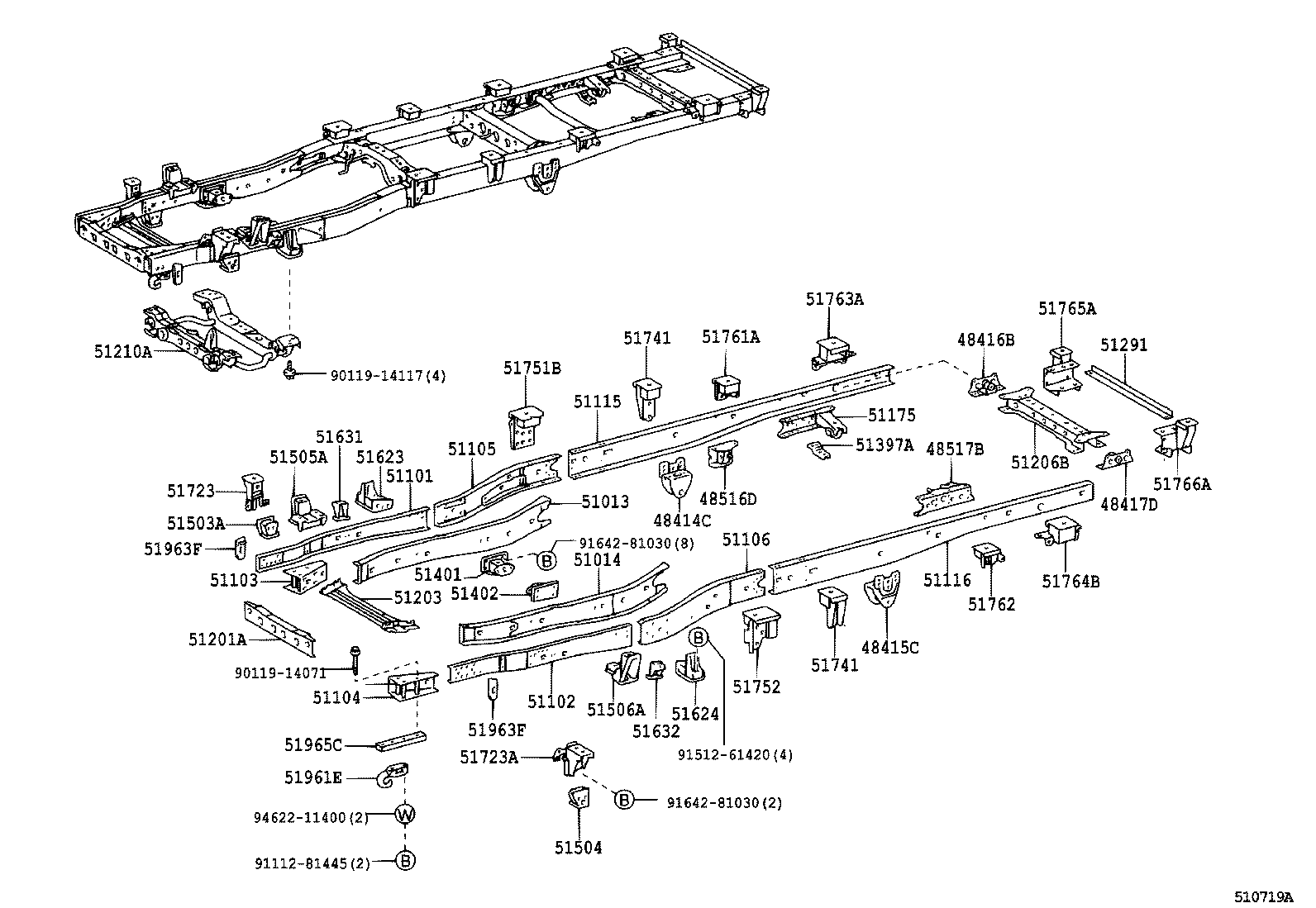

Frame
70 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 48343A | Bracket, Rear Axle Cushion |
| 48346A | Stopper, Bumper, FR |
| 48411B | Bracket, Spring, NO.1 RH |
| 48412C | Bracket, Spring, NO.1 LH |
| 48413D | Bracket, Spring, NO.2 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48512B | Bracket, Front Shock Absorber, Upper RH |
| 48513A | Bracket, Front Shock Absorber, Upper LH |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51017 | Reinforcement Sub-assy, Side Rail, NO.1 RH |
| 51018 | Reinforcement Sub-assy, Side Rail, NO.1 LH |
| 51025 | Member Sub-assy, Engine Front Mounting |
| 51100F | Frame Sub-assy |
| 51101 | Rail, Front Frame Side, RH |
| 51102 | Rail, Front Frame Side, LH |
| 51103 | Reinforcement Sub-assy, Inner Channel, Front RH |
| 51104 | Reinforcement Sub-assy, Inner Channel, Front LH |
| 51105 | Rail Sub-assy, Center Frame, RH |
| 51106 | Rail Sub-assy, Center Frame, LH |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51175 | Reinforcement, Side Rail, NO.3 RH |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51210A | Member Assy, Front Suspension |
| 51291 | Crossmember, Frame, Rear |
| 51397A | Bracket, Exhaust Pipe Clamp, NO.3 |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51421 | Bracket, Engine Front Mounting, RH |
| 51422 | Bracket, Engine Front Mounting, LH |
| 51431A | Bracket, Engine Rear Support, RH |
| 51432 | Bracket, Engine Rear Mounting, LH |
| 51503A | Bracket Sub-assy, Lower Control Link Support, RH |
| 51504 | Bracket Sub-assy, Lower Control Link Support, LH |
| 51505A | Support Sub-assy, Upper Control Arm |
| 51506A | Support Sub-assy, Upper Control Arm, LH |
| 51568 | Bracket, Propeller Shaft Guard |
| 51569 | Guard, Propeller Shaft |
| 51623 | Bracket, Front Spring Bound Stopper, RH |
| 51624 | Bracket, Front Spring Bound Stopper, LH |
| 51631 | Stopper, Front Suspension Rebound, RH |
| 51632 | Stopper, Front Suspension Rebound, LH |
| 51711C | Bracket, Cab Mounting, NO.1 RH |
| 51712B | Bracket, Cab Mounting, NO.1 LH |
| 51723 | Bracket, Cab Front Mounting, NO.2, RH |
| 51723A | Bracket, Cab Front Mounting, NO.2, LH |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51751B | Bracket, Body Support, NO.1 RH |
| 51752 | Bracket, Body Support, NO.1 LH |
| 51761A | Bracket, Body Support, NO.5 RH |
| 51762 | Bracket, Body Support, NO.5 RH |
| 51763A | Bracket, Body Support, NO.6 RH |
| 51764B | Bracket, Body Support, NO.6 LH |
| 51765A | Bracket, Frame Body Mounting, NO.7 RH |
| 51766A | Bracket, Frame Body Mounting, NO.7 LH |
| 51961E | Hook, Front |
| 51963F | Hook, Transport |
| 51965C | Hook, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
