Toyota Quick Deli/Urban Sup
1999-08 → 2011-09 · chassis BU28#,LY228,270,RZU280,XZU28#,XKU280 · catalogue 721140 · Japan
Discontinued model
Data version 2013-01

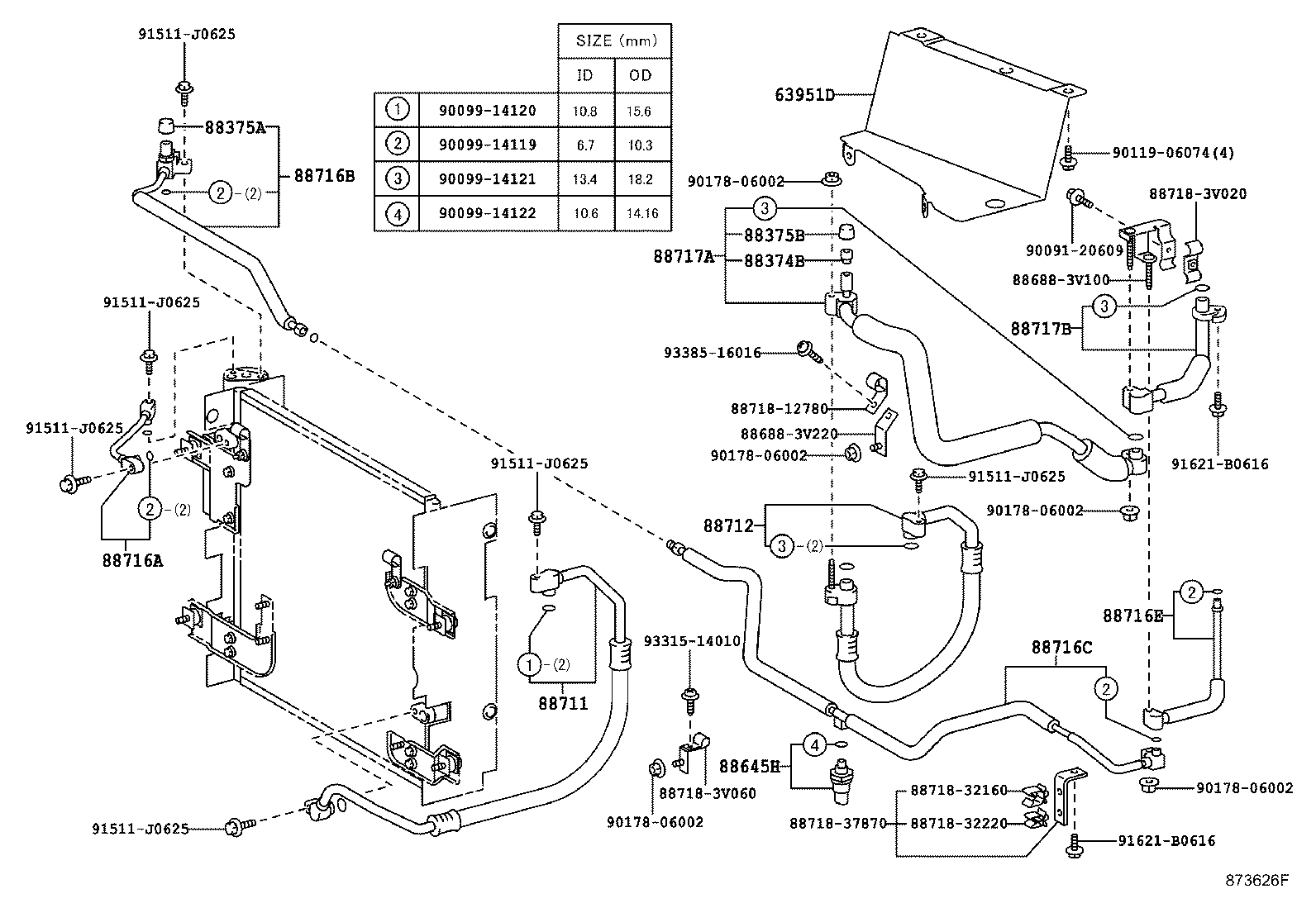

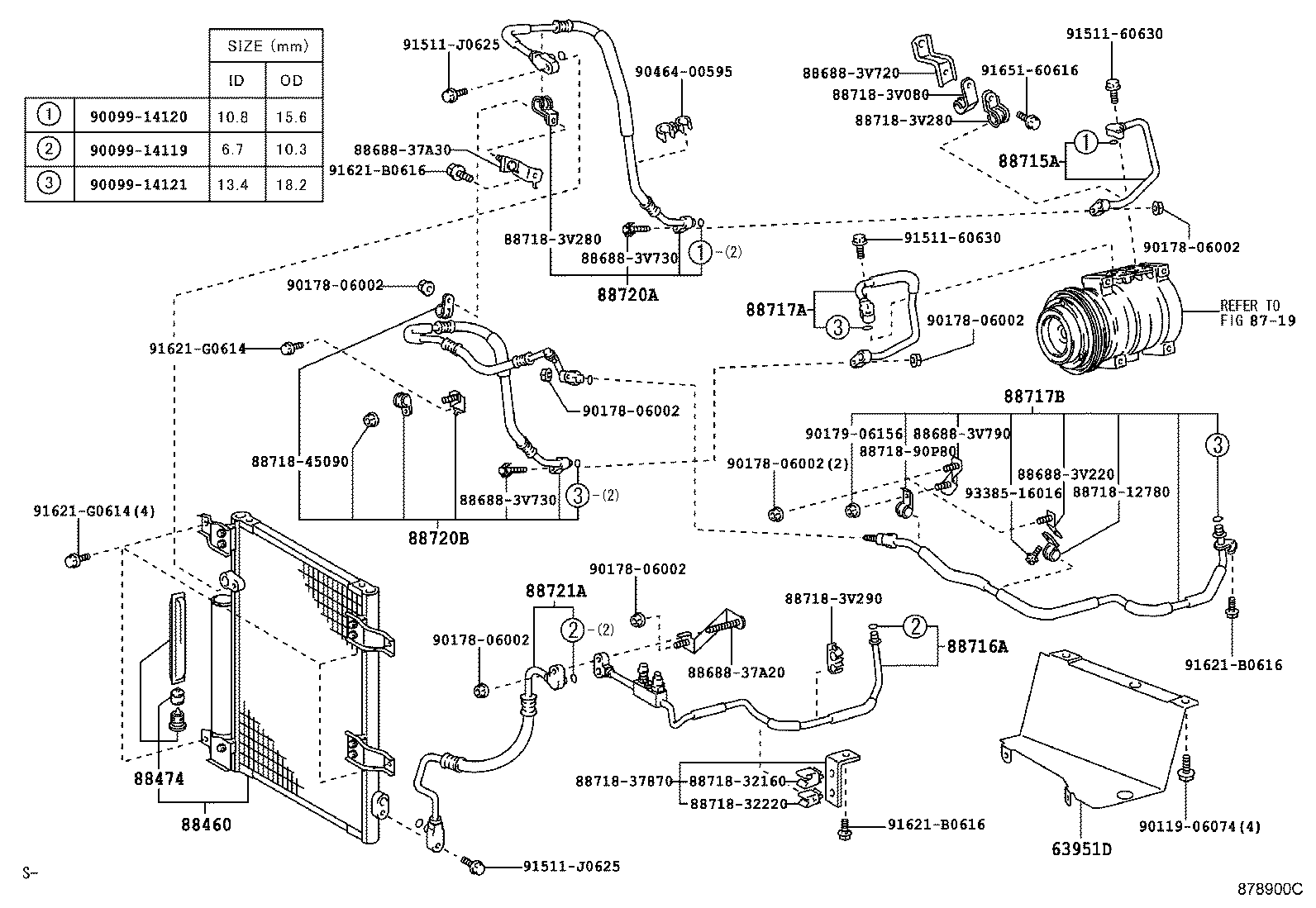

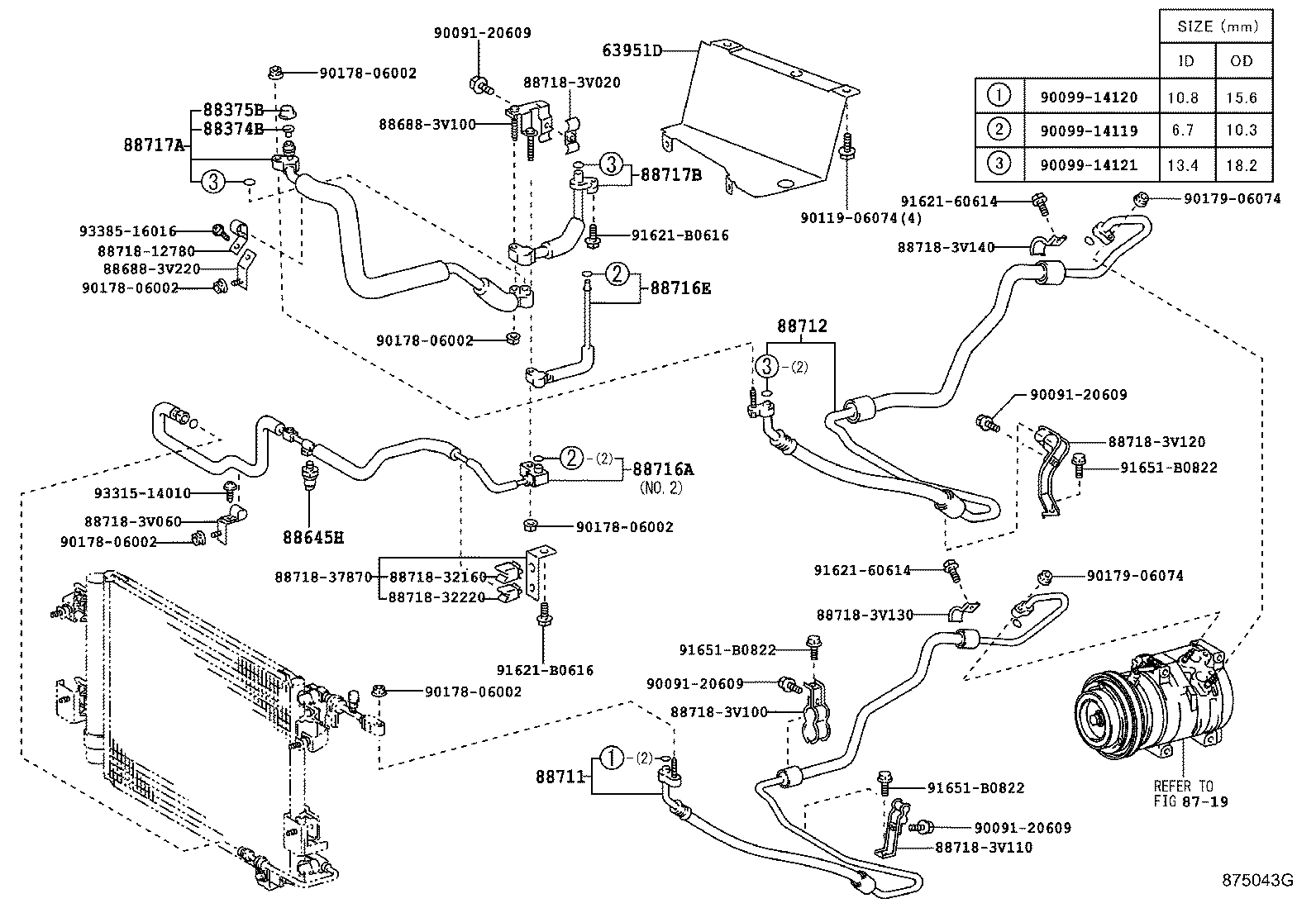

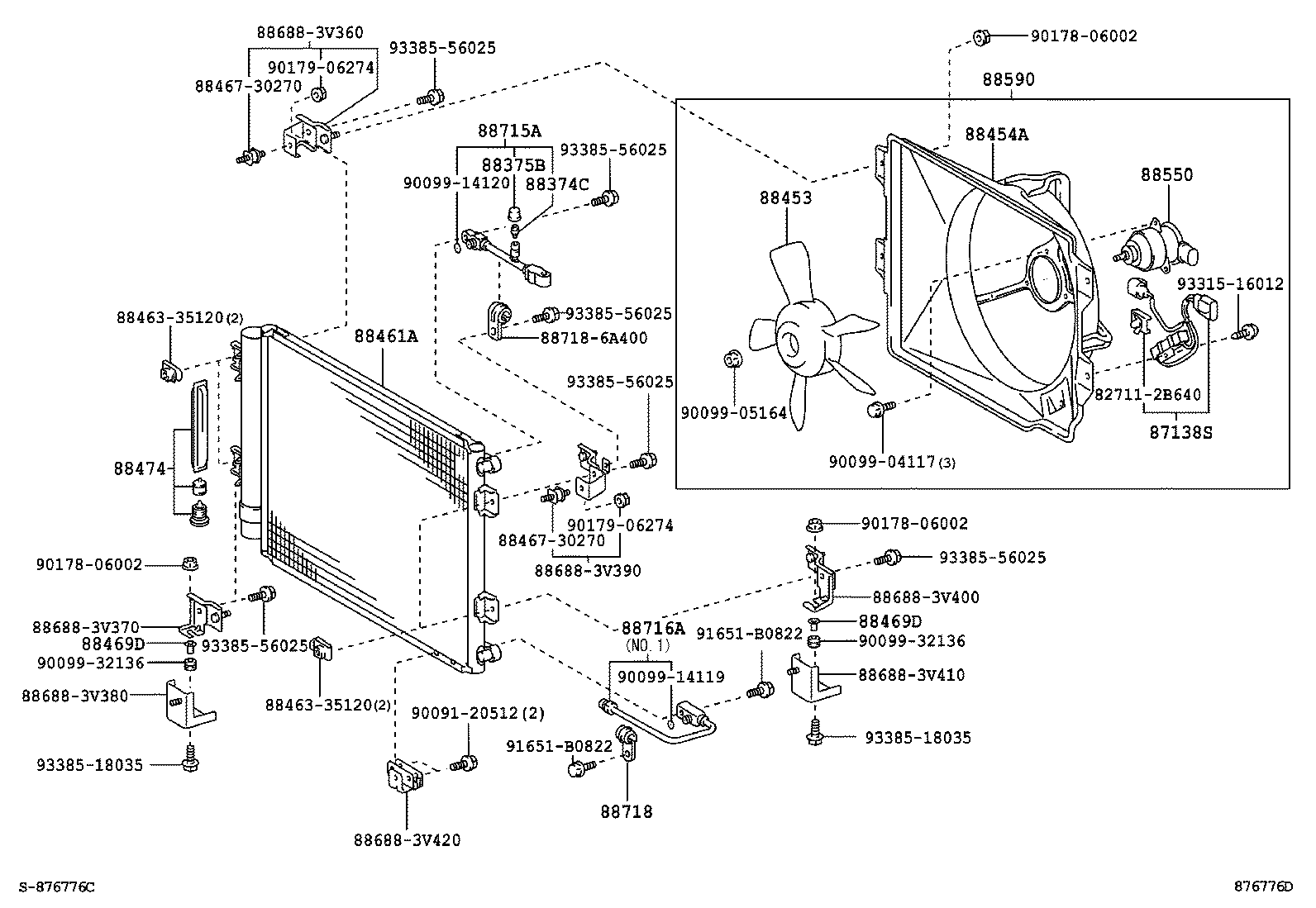

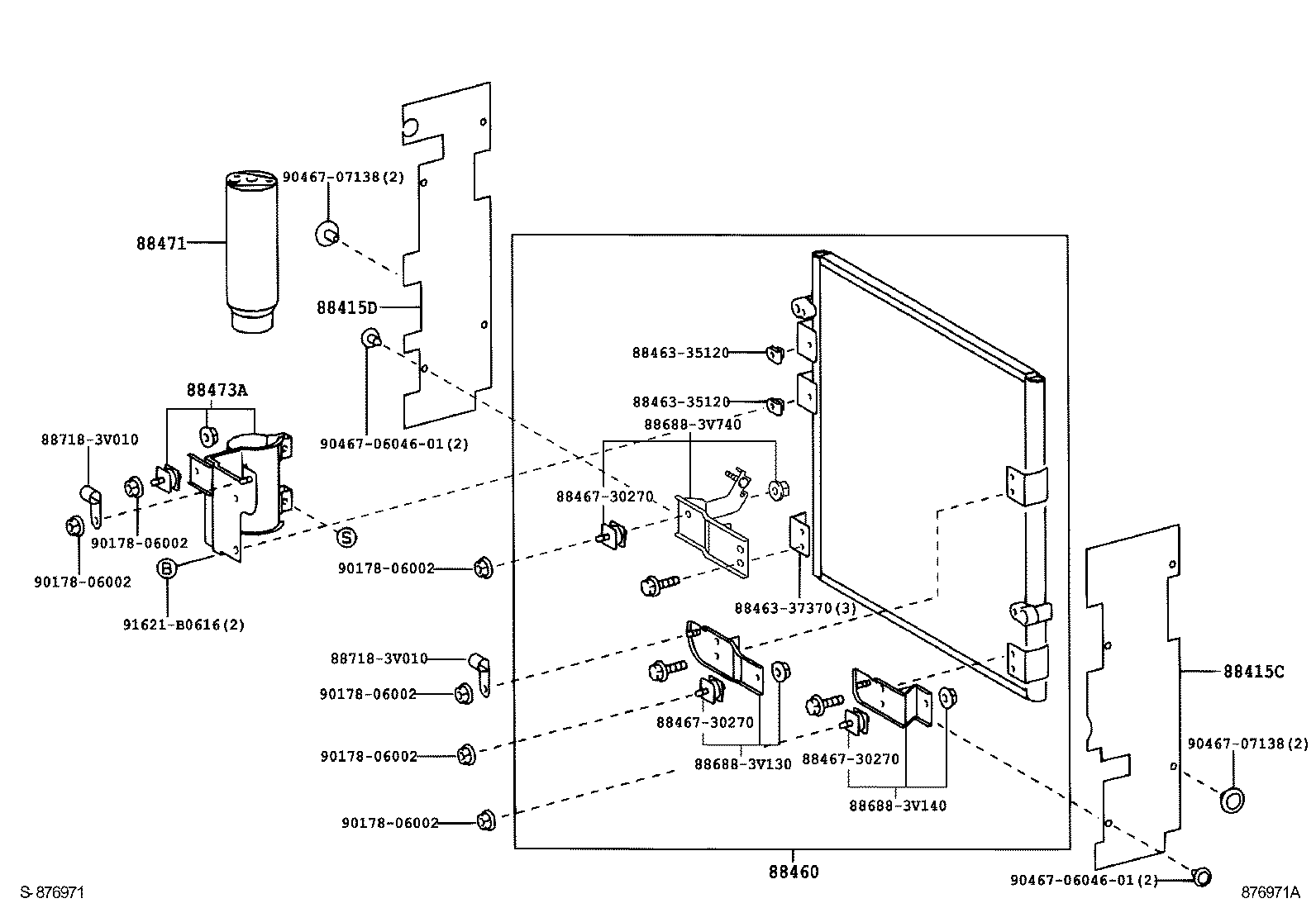

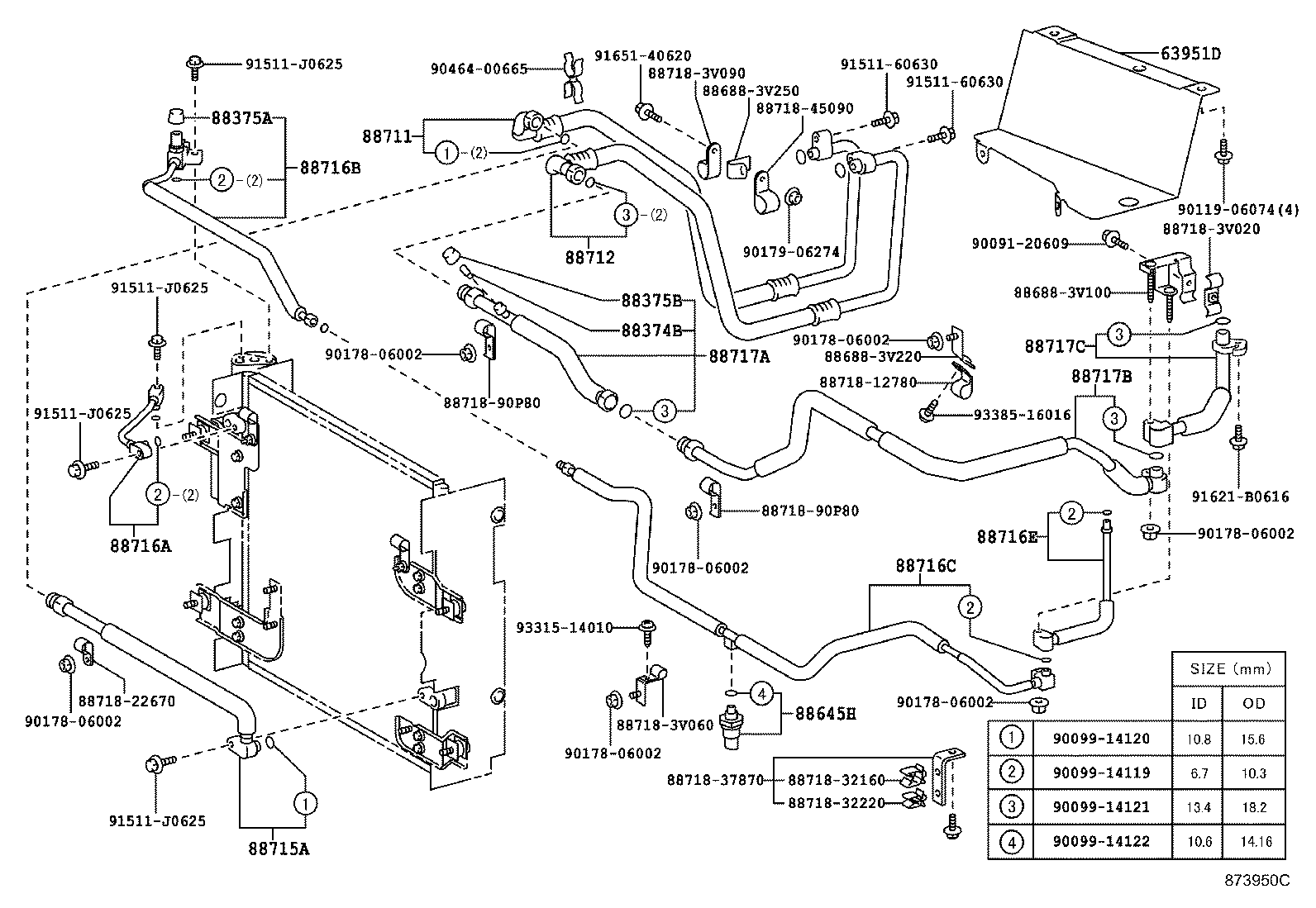

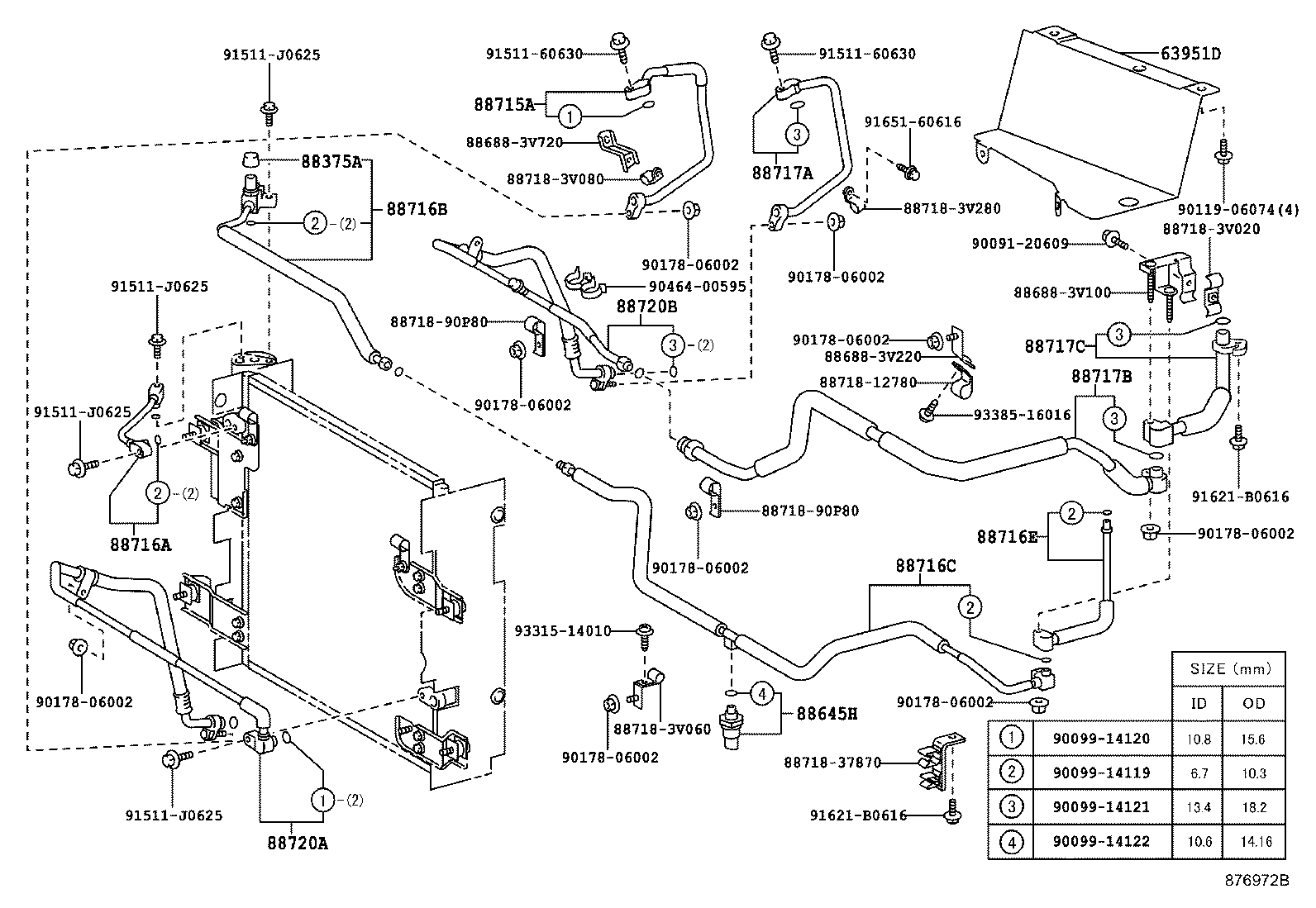

Heating & Air Conditioning - Cooler Piping
34 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 63951D | Cover, Cooler Pipe |
| 87138S | Resistor, Blower |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375A | Cap, Service Valve (FOR COOLER PIPE) |
| 88375B | Cap, Service Valve, NO.1 |
| 88415C | Cover, Dust, NO.1 |
| 88415D | Cover, Dust, NO.2 |
| 88453 | Fan, Cooling (FOR CONDENSER) |
| 88454A | Shroud, Fan |
| 88460 | Condenser Assy, Cooler |
| 88461A | Core, Cooler Condenser |
| 88467B | Insulator, Cooler Condenser Mounting |
| 88469D | Collar, Condenser Bracket, NO.1 |
| 88471 | Tank, Receiver Air Conditioner |
| 88473A | Holder, Receiver |
| 88474 | Dryer, Cooler |
| 88550 | Motor Assy, Blower (FOR CONDENSER) |
| 88590 | Blower Assy, W/Shroud |
| 88645H | Switch, Pressure NO.1 |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88716E | Pipe, Cooler Refrigerant Liquid, E |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88717C | Pipe, Cooler Refrigerant Suction, C |
| 88718 | Pipe, Cooler Refrigerant Suction, NO.2 |
| 88720A | Hose & Accessory, Air Conditioner |
| 88720B | Hose & Accessory, Air Conditioner |
| 88721A | Hose, Liquid, A |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
