Toyota Quick Delivery 200
2012-03 → 2012-12 · chassis XZU282 · catalogue 721150 · Japan
Supported model
Data version 2013-07
Switch & Relay & Computer
91 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 28300 | Relay Assy, Starter |
| 28300D | Relay, Starter Cut |
| 28371 | Relay, Ignition, NO.1 |
| 28371C | Relay, Ignition, NO.2 |
| 28610 | Relay Assy, Intake Heater OR Glow Plug |
| 55173A | Bracket |
| 81713 | Holder, Fusee |
| 81980 | Flasher Assy, Turn Signal |
| 82210J | Fusible Link |
| 82210N | Instrument Panel Fusible Link |
| 82600D | Instrument Panel Fuse |
| 82600F | Fuse, Fuse Block |
| 82616 | Puller, Fuse |
| 82620A | Block Assy, Fusible Link |
| 82620C | Clip |
| 82622A | Cover, Fusible Link, Upper, NO.2 |
| 82623 | Cover, Fusible Link, Lower |

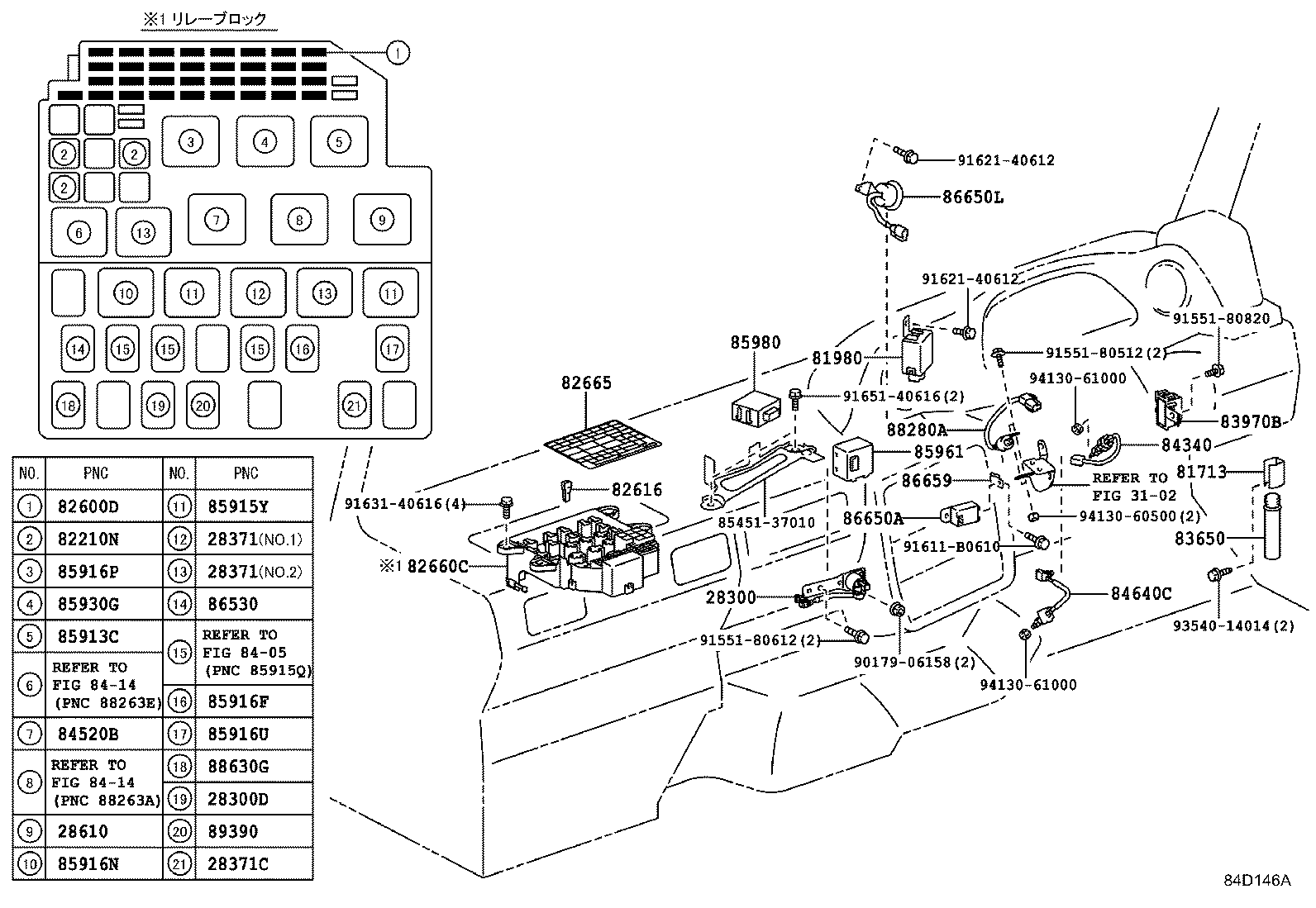

| 82660C | Block Assy, Relay |
| 82665 | Label, Relay Block |
| 83181G | Sensor, Speedometer |
| 83320 | Gage Assy, Fuel Sender |
| 83361 | Gasket, Fuel Sender Gage |
| 83390 | Switch Assy, Vacuum Warning |
| 83420 | Gage Assy, Water Temperature Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 83650 | Fusee |
| 83970B | Buzzer Assy, Reverse Warning |
| 84110 | Switch Assy, Light Control, NO.1 |
| 84140 | Switch Assy, Headlamp Dimmer |
| 84152 | Switch, Headlamp Leveling |
| 84152B | Bulb (FOR HEADLAMP LEVELING SWITCH) |
| 84160 | Switch Assy, Room Lamp |
| 84210 | Switch Assy, Back-up Lamp |
| 84235 | Switch Assy, Courtesy Lamp(FOR BACK DOOR) |
| 84235C | Bracket, Courtesy Switch(FOR BACK DOOR) |
| 84236B | Cover, Courtesy Lamp Switch |
| 84261B | Junction, Slide Door Control,Male |
| 84262B | Junction, Slide Door Control, Female |
| 84265 | Junction, Back Door Male |
| 84266 | Junction, Back Door Female |
| 84270K | Switch Assy, Dpr |
| 84270N | Bulb, Dpr Swich Assy |

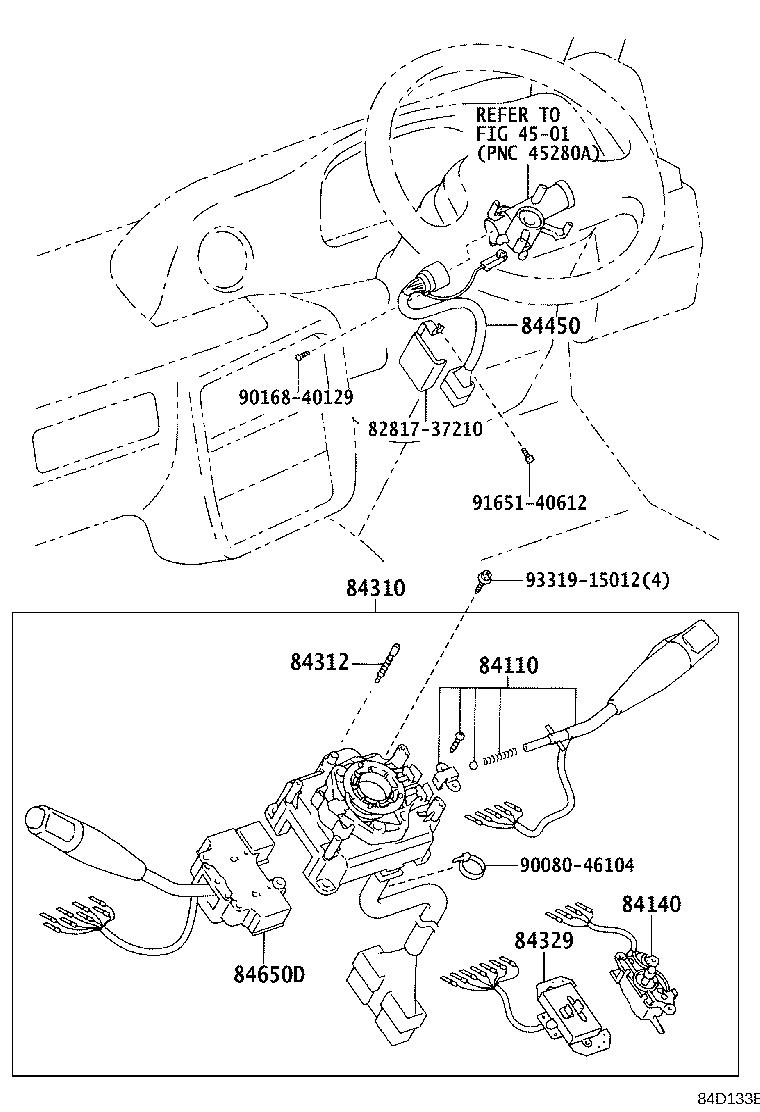

| 84310 | Switch Assy, Turn Signal |
| 84312 | Plate, Horn Contact |
| 84329 | Switch, Turn Signal |
| 84340 | Switch Assy, Stop Lamp |
| 84450 | Switch Assy, Ignition OR Starter |
| 84455 | Switch, Warm UP |
| 84520B | Relay, Clutch Start |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84640C | Switch Assy, Exhaust Retarder |
| 84650D | Switch Assy, Windshield Wiper (W/RELAY, WIPER CONTROL) |

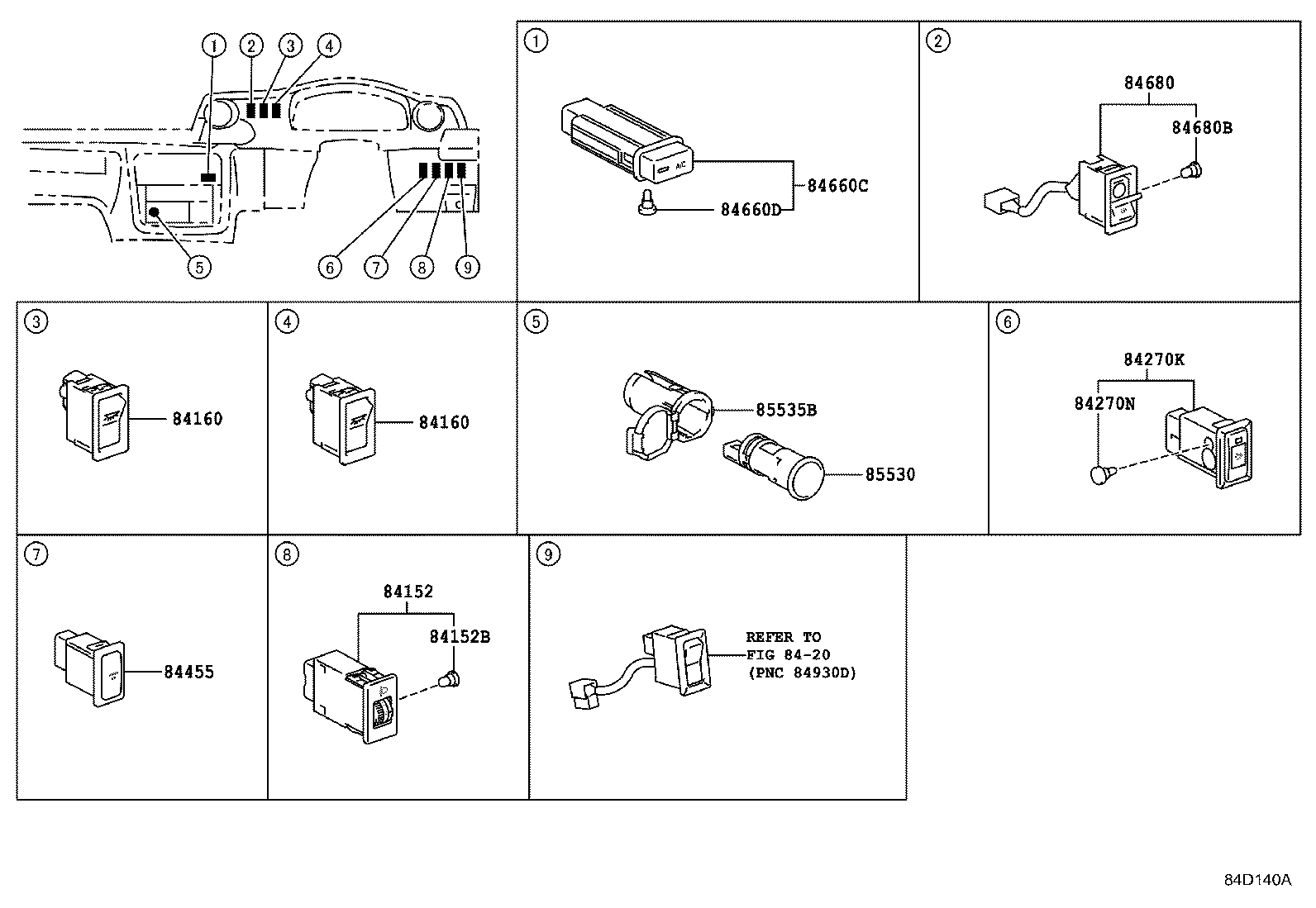

| 84660C | Switch, Cooler |
| 84660D | Bulb(FOR COOLER SWITCH) |
| 84680 | Switch Assy, Exhaust Brake Main |
| 84680B | Bulb |
| 84763 | Plate, Switch |
| 84764 | Plate, Switch, NO.2 |
| 85530 | Socket Assy, Power Outlet, NO.1 |
| 85535B | Cover, Power Outlet Socket, NO.1 |
| 85913C | Relay, Heater, NO.1 |
| 85915Y | Relay, Door Lock |
| 85916F | Relay, Cornering Lamp |
| 85916N | Relay, Taillamp |
| 85916P | Relay, Headlamp |
| 85916U | Relay, Headlamp, NO.2 |
| 85930G | Relay, Acc |
| 85961 | Relay, Headlamp Retainer |
| 85980 | Relay Assy, Door Control |

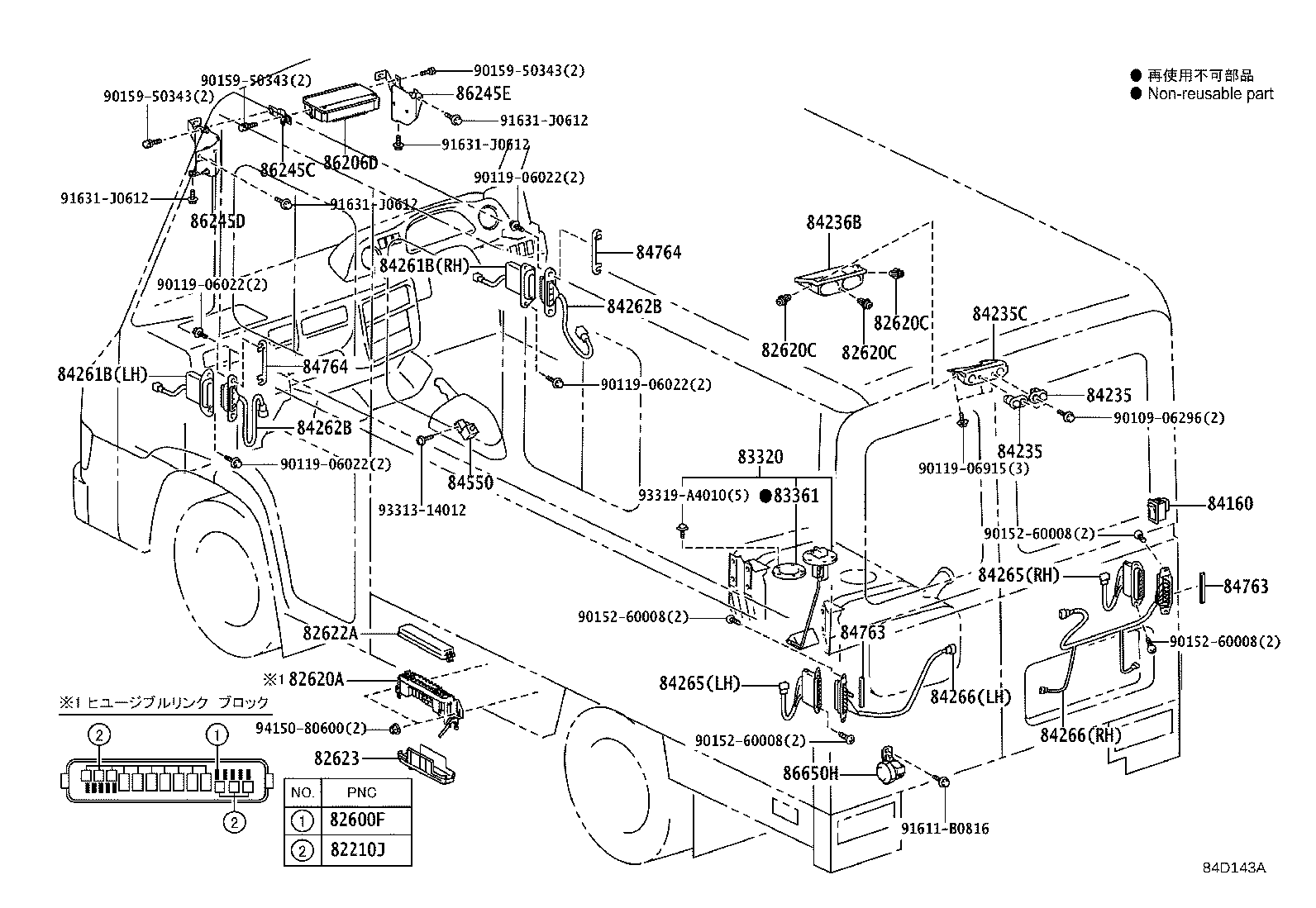

| 86206D | Converter Sub-assy, Voltage |
| 86245C | Bracket, Voltage Converter |
| 86245D | Bracket, Voltage Converter, NO.2 |
| 86245E | Bracket, Voltage Converter, NO.3 |
| 86530 | Relay Assy, Horn |
| 86650A | Buzzer Assy, Door Opening |
| 86650H | Buzzer Assy, Back |
| 86650L | Buzzer Assy, Vacuum Warning |
| 86659 | Bracket, Buzzer |
| 88280A | Switch Assy, Clutch |
| 88630G | Relay Assy, Cooler |
| 89390 | Relay, Brake Warning |
| 89420M | Sensor Assy, Air Pressure |
| 89424G | Sensor, Inlet Air Temperature |
| 89425 | Sensor, Exhaust Gas Temperature |
| 89425A | Sensor, Exhaust Gas Temperature, NO.2 |
| 89425B | Sensor, Exhaust Gas Temperature, NO.3 |
| 89425C | Sensor, Exhaust Gas Temperature, NO.4 |
| 89458D | Sensor, Fuel Pressure |
| 89463A | Sensor, Nitrogen Oxides |
| 89480A | Sensor Assy, Differential Pressure |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
