Toyota Toyoace
1979-03 → 1985-07 · chassis RY2#,3#,LY2#,3#,JY30,BY3# · catalogue 731130 · Japan
Discontinued model
Data version 1986-05

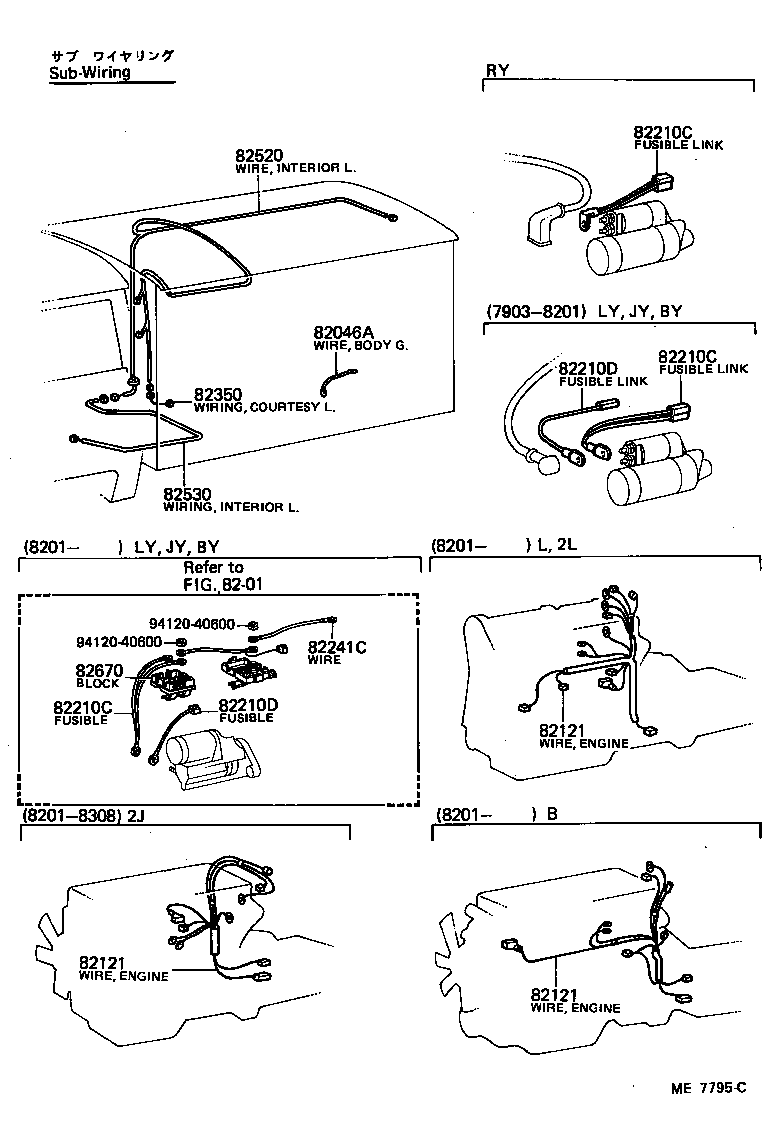

Wiring & Clamp
24 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 82001 | Cable, Bond, NO.1 |
| 82031 | Wire Sub-assy, Ignition Coil |
| 82046A | Wire Sub-assy, Body Ground, NO.1 |
| 82121 | Wire, Engine |
| 82122 | Wire, Engine, NO.2 |
| 82131 | Wire, Cowl |
| 82161 | Wire, Floor |
| 82210C | Fusible Link |
| 82210D | Fusible Link |
| 82210E | Fusible Link |
| 82213A | Bracket, Harness Connector |
| 82219 | Wire, Thermo Sensor |
| 82241C | Wire, Relay |
| 82350 | Wiring Assy, Courtesy Lamp Switch (FOR FR OR RR DOOR) |
| 82431 | Wire, Work Lamp Feed, NO.1 |
| 82436 | Wiring, Radiator Sensor |
| 82470 | Wire Assy, License Lamp Feed |
| 82512 | Harness Assy, Room Lamp Sub Wire |
| 82520 | Wire Assy, Interior Lamp Feed |
| 82530 | Wiring Assy, Interior Lamp Feed |
| 82543A | Wire, Power Window, RH |
| 82670 | Block Assy, Junction, NO.1 |
| 82817 | Protector, Wiring Harness, NO.1 |
| 82817A | Protector, Wiring Harness, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
