Toyota Dyna/Toyoace
2001-07 → present · chassis KDY2##,LY2##,RZY2##,TRY2## · catalogue 731170 · Japan
Discontinued model
Data version 2016-10

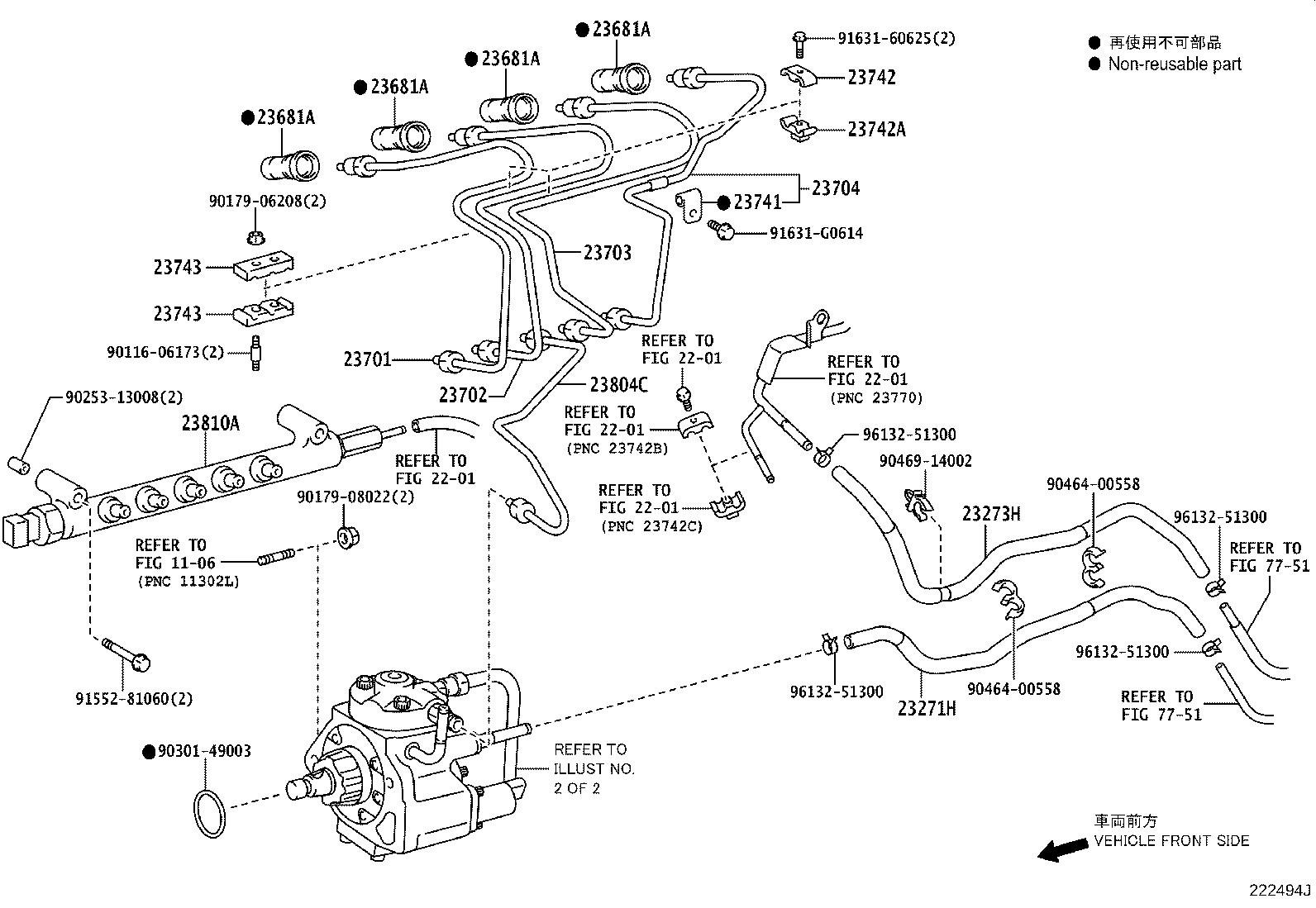

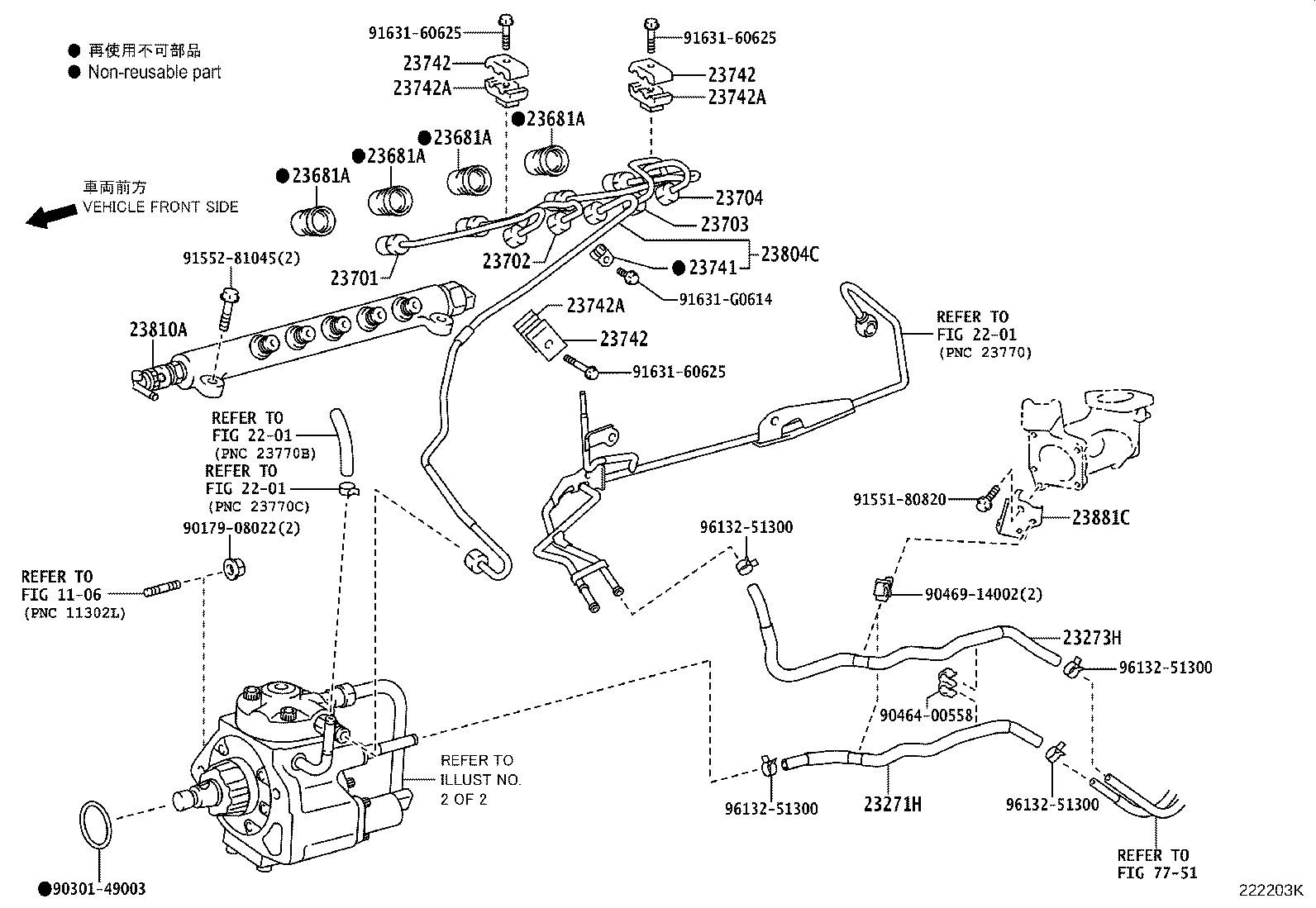

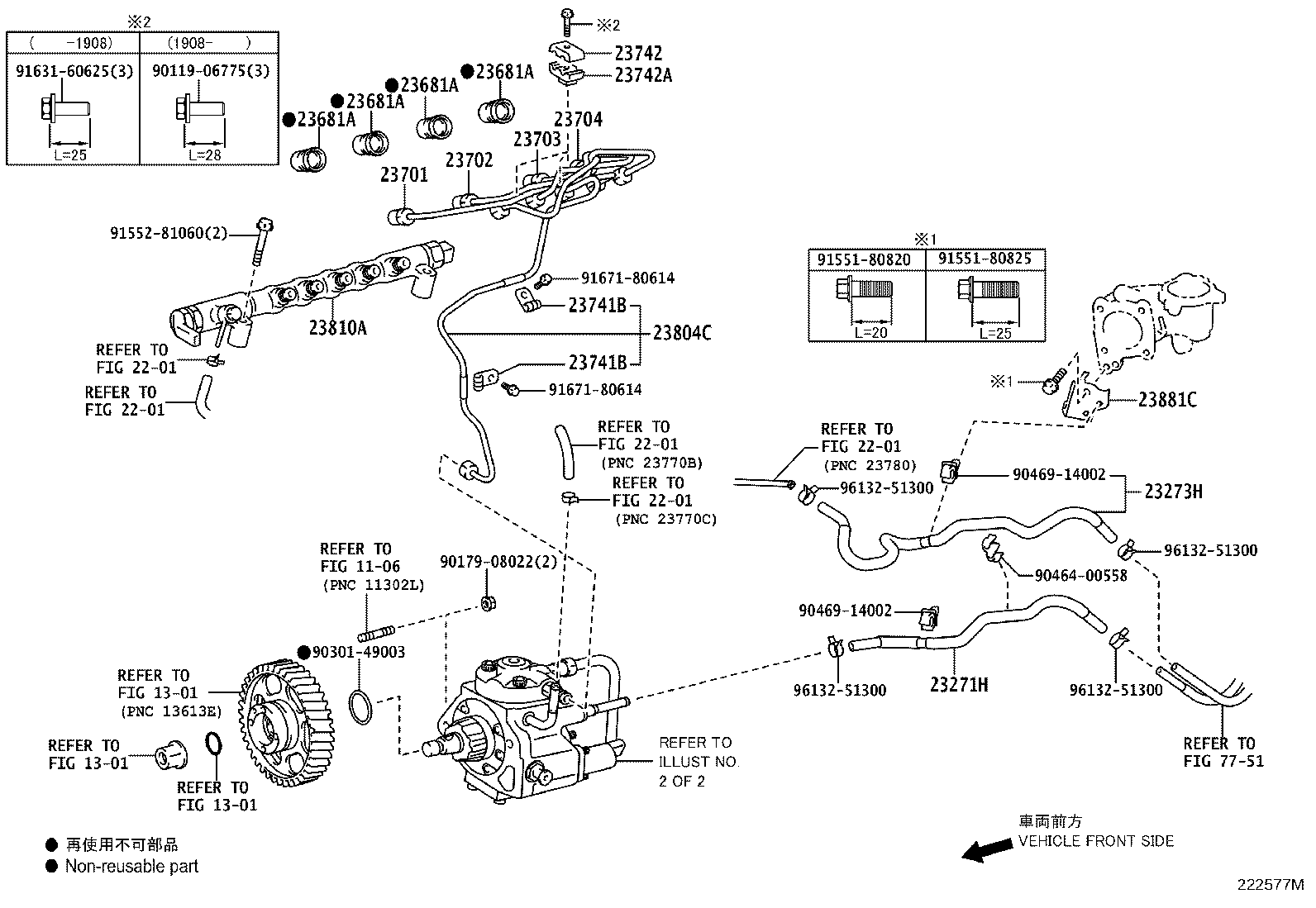

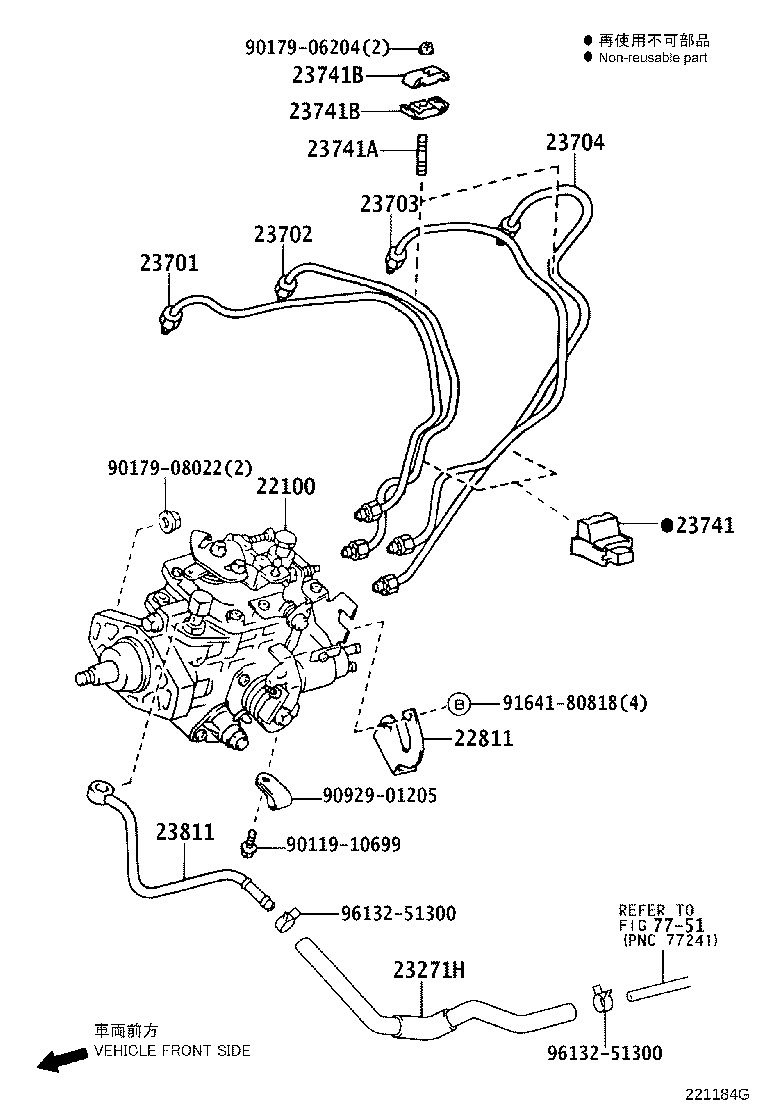

Injection Pump Assembly
21 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 04226 | Valve Kit, Suction Control |

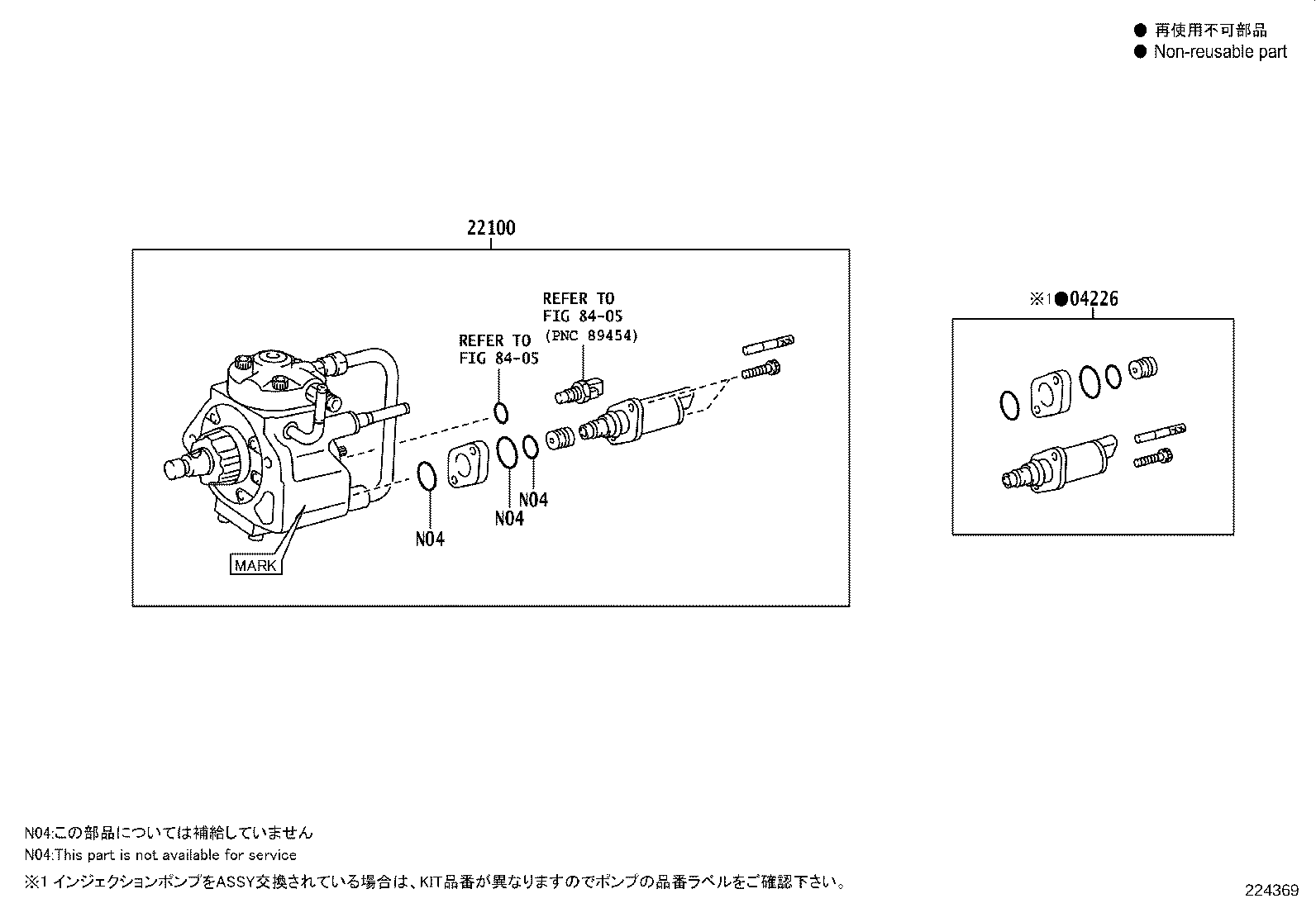

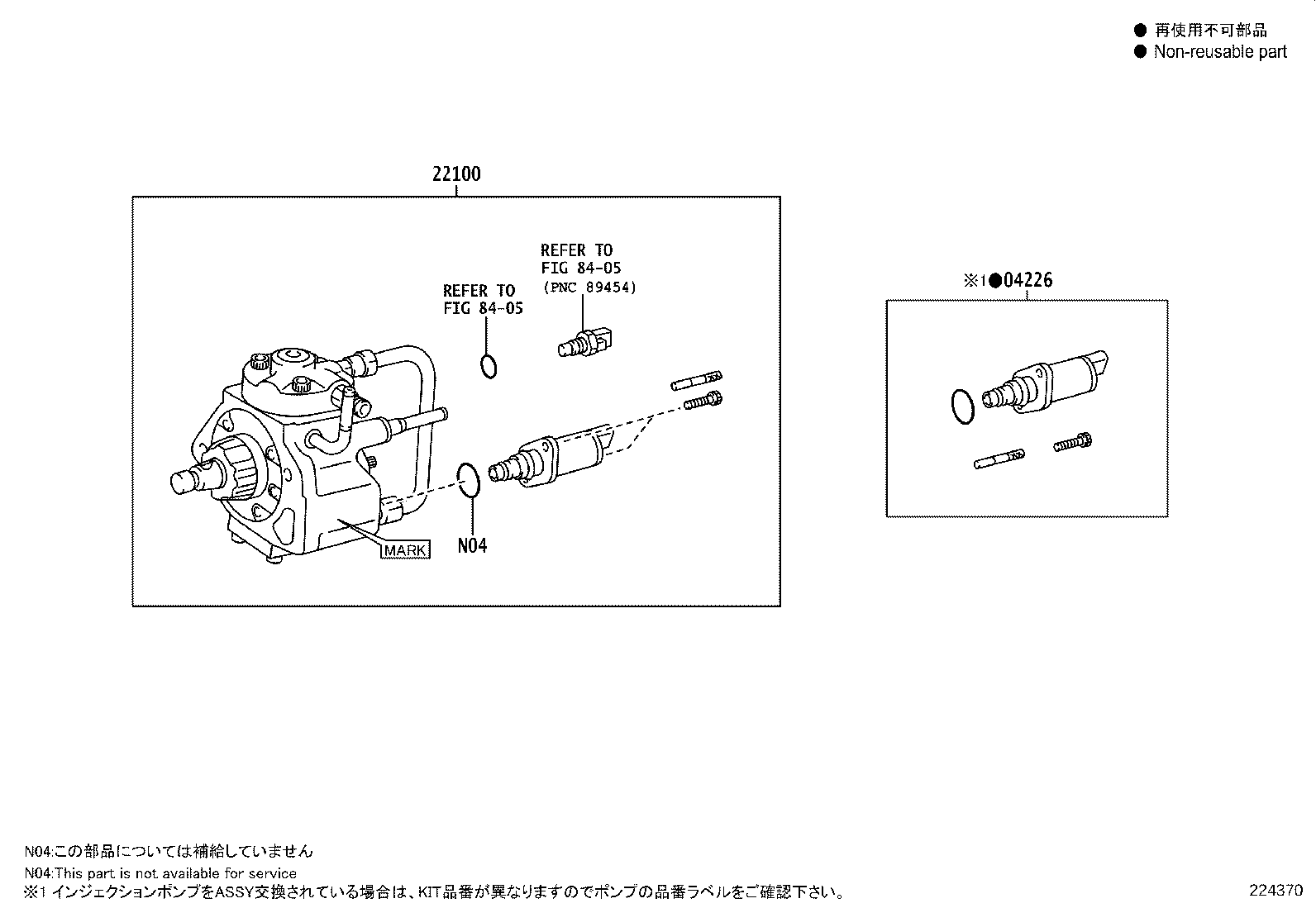

| 22100 | Pump Assy, Injection OR Supply |
| 22160B | Screw |
| 22811 | Stay, Injection Pump, NO.1 |
| 23271H | Hose, Fuel, NO.1 |
| 23273H | Hose, Fuel, NO.2 |
| 23681A | Seal, Nozzle Holder |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23741A | Bolt, Stud(FOR INJECTION PIPE CLAMP) |
| 23741B | Clamp, Injection Pipe |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23742A | Clamp, Injection Pipe, NO.3 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23804C | Pipe Sub-assy, Fuel Inlet |
| 23810A | Rail Assy, Common |
| 23811 | Pipe, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23881C | Bracket, Fuel Hose |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
