Toyota Dyna/Toyoace
2001-07 → present · chassis KDY2##,LY2##,RZY2##,TRY2## · catalogue 731170 · Japan
Discontinued model
Data version 2016-10

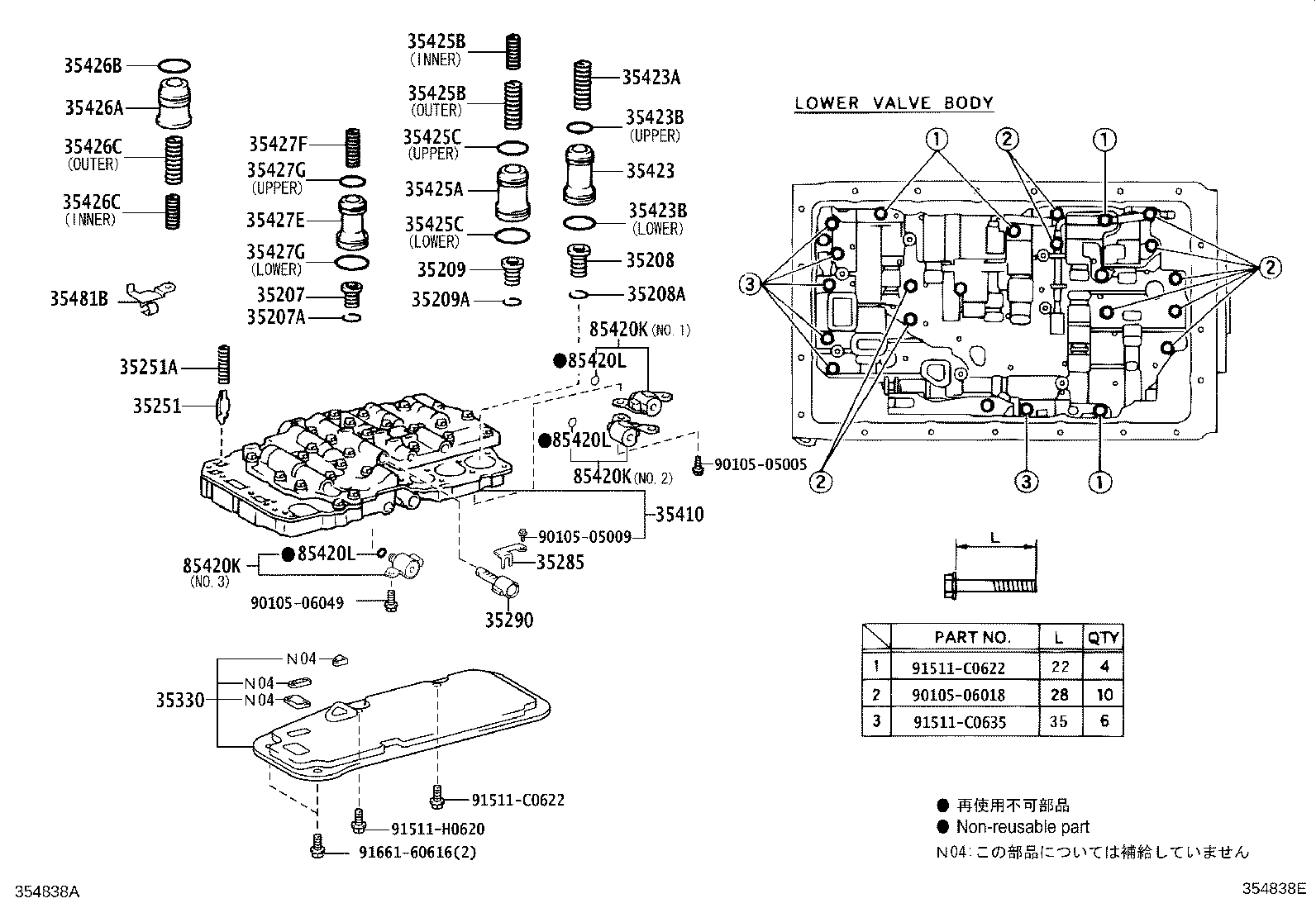

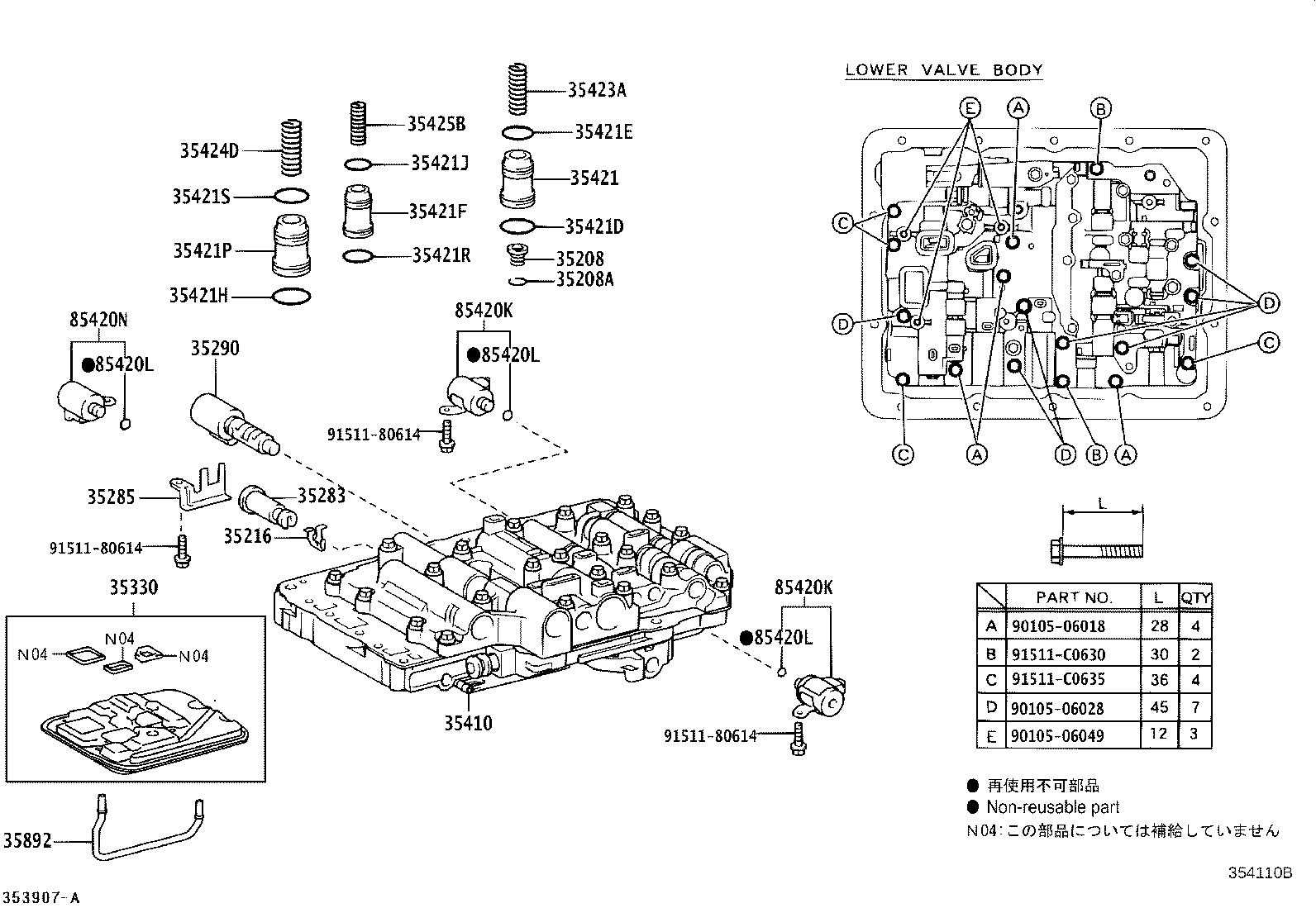

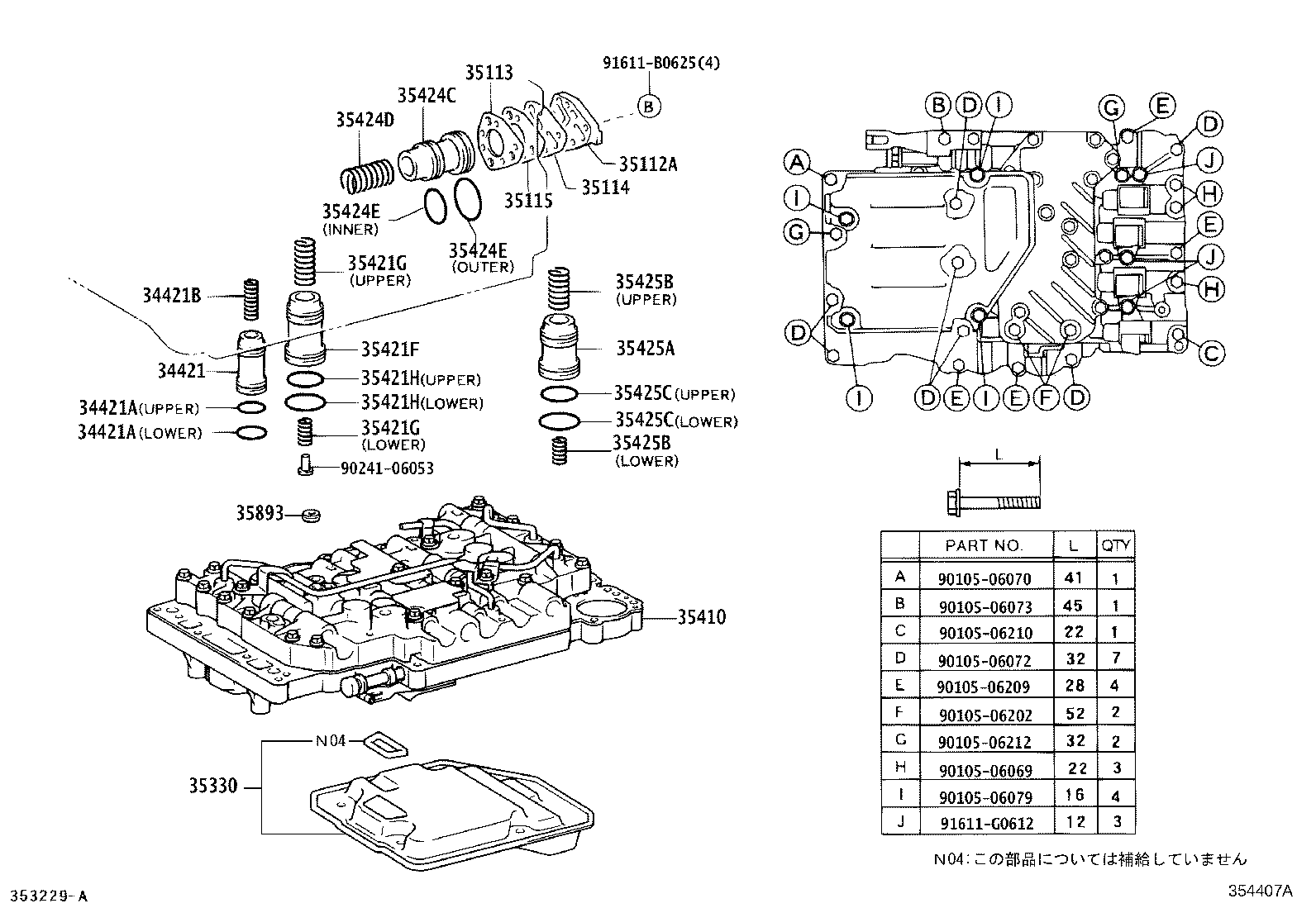

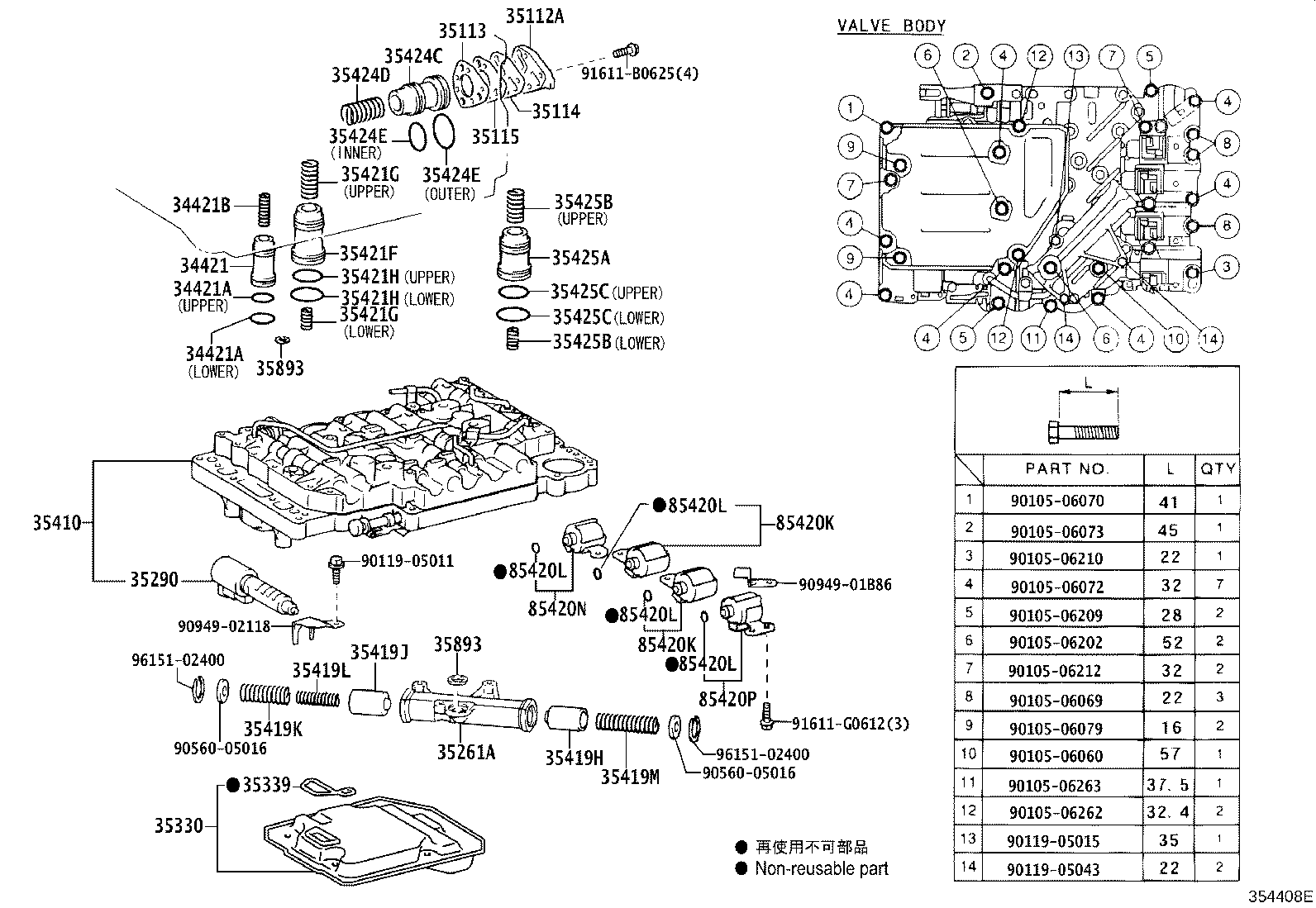

Valve Body & Oil Strainer (ATM)
71 part groups · 12 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 33485E | Plate, Lock |
| 34421 | Piston, Overdrive Brake Accumulator |
| 34421A | Ring, O (FOR OVERDRIVE BRAKE ACCUMULATOR PISTON) |
| 34421B | Spring (FOR OVERDRIVE BRAKE ACCUMULATOR PISTON) |
| 35112A | Cover, Front Clutch Accumulator |
| 35113 | Gasket, Front Clutch Accumlator, NO.2 |
| 35114 | Gasket, Front Clutch Accumlator, NO.1 |
| 35115 | Plate, Front Clutch Accumulator |
| 35151 | Cover, Transmission Case, Lower |
| 35153A | Gasket, Transmission Case Lower Cover |
| 35207 | Spring Sub-assy, B-0 Accumulator |
| 35207A | Ring, Hole Snap (FOR B-0 ACCUMULATOR SPRING) |
| 35208 | Spring Sub-assy, B-2 Accumulator |
| 35208A | Ring, Hole Snap (FOR B-2 ACCUMULATOR SPRING) |
| 35209 | Spring Sub-assy, C-2 Accumulator |
| 35209A | Ring, Hole Snap (FOR C-2 ACCUMULATOR SPRING) |
| 35216 | Stopper, Valve Sleeve |
| 35251 | Body, Check Ball |
| 35251A | Spring, Compression (FOR CHECK BALL BODY) |
| 35261A | Cylinder, Throttle Pressure Accumulator |
| 35283 | Sleeve, Lock UP Control Solenoid |
| 35285 | Plate, Solenoid Lock |
| 35290 | Solenoid Assy, Line Pressure Control |
| 35303 | Strainer Sub-assy, Oil |
| 35330 | Strainer Assy, Valve Body Oil |
| 35339 | Gasket, Oil Strainer |
| 35410 | Body Assy, Transmission Valve |
| 35419H | Valve, Check, NO.5 |
| 35419J | Valve, Check, NO.6 |
| 35419K | Spring, Compression (FOR CHECK VALVE NO.2) |
| 35419L | Spring, Compression (FOR CHECK VALVE NO.3) |
| 35419M | Spring, Compression (FOR CHECK VALVE NO.4) |
| 35421 | Piston, Accumulator, NO.1 |
| 35421D | Ring (FOR ACCUMULATOR PISTON NO.1) |
| 35421E | Ring (FOR ACCUMULATOR PISTON NO.1) |
| 35421F | Piston, Accumulator, NO.2 |
| 35421G | Spring, Compression (FOR ACCUMULATOR PISTON NO.2) |
| 35421H | Ring (FOR ACCUMULATOR PISTON NO.2) |
| 35421J | Ring (FOR ACCUMULATOR PISTON NO.2) |
| 35421P | Piston, Accumulator, NO.3 |
| 35421R | Ring (FOR ACCUMULATOR PISTON NO.3) |
| 35421S | Ring (FOR ACCUMULATOR PISTON NO.3) |
| 35423 | Piston, B-2 Accumulator |
| 35423A | Spring, Compression (FOR B-2 ACCUMULATOR PISTON) |
| 35423B | Ring, O (FOR B-2 ACCUMULATOR PISTON) |
| 35424C | Piston, C-1 Accumulator |
| 35424D | Spring, Compression (FOR C-1 ACCUMULATOR PISTON) |
| 35424E | Ring, O (FOR C-1 ACCUMULATOR PISTON) |
| 35425A | Piston, C-2 Accumulator |
| 35425B | Spring, Compression (FOR C-2 ACCUMULATOR PISTON) |
| 35425C | Ring, O (FOR C-2 ACCUMULATOR PISTON) |
| 35426A | Piston, C-0 Accumulator |
| 35426B | Ring, O (FOR C-0 ACCUMULATOR PISTON) |
| 35426C | Spring, Compression (FOR C-0 ACCUMULATOR PISTON) |
| 35427E | Piston, B-0 Accumulator |
| 35427F | Spring, Compression (FOR B-0 ACCUMULATOR PISTON) |
| 35427G | Ring, O (FOR B-0 ACCUMULATOR PISTON) |
| 35478 | Gasket, Accumulator Cover |
| 35481B | Clamp, Valve Body Wire Harness |
| 35517B | Plate, Transmission Wire Lock |
| 35847 | Tube, Transmission Lube Apply |
| 35892 | Tube, Overdrive Brake |
| 35893 | Gasket, Center Support Apply |
| 35895 | Tube, Front Clutch Apply |
| 35897A | Tube, 1ST & Reverse Brake, NO.1 |
| 82125J | Wire, Transmission |
| 82125L | Ring, O(FOR TRANSMISSION WIRE) |
| 85420K | Solenoid Assy, Transmission |
| 85420L | Ring, O(FOR TRANSMISSION SOLENOID) |
| 85420N | Solenoid Assy, Transmission |
| 85420P | Solenoid Assy, Transmission |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
