Toyota Dyna/Toyoace
2001-07 → present · chassis KDY2##,LY2##,RZY2##,TRY2## · catalogue 731170 · Japan
Discontinued model
Data version 2016-10

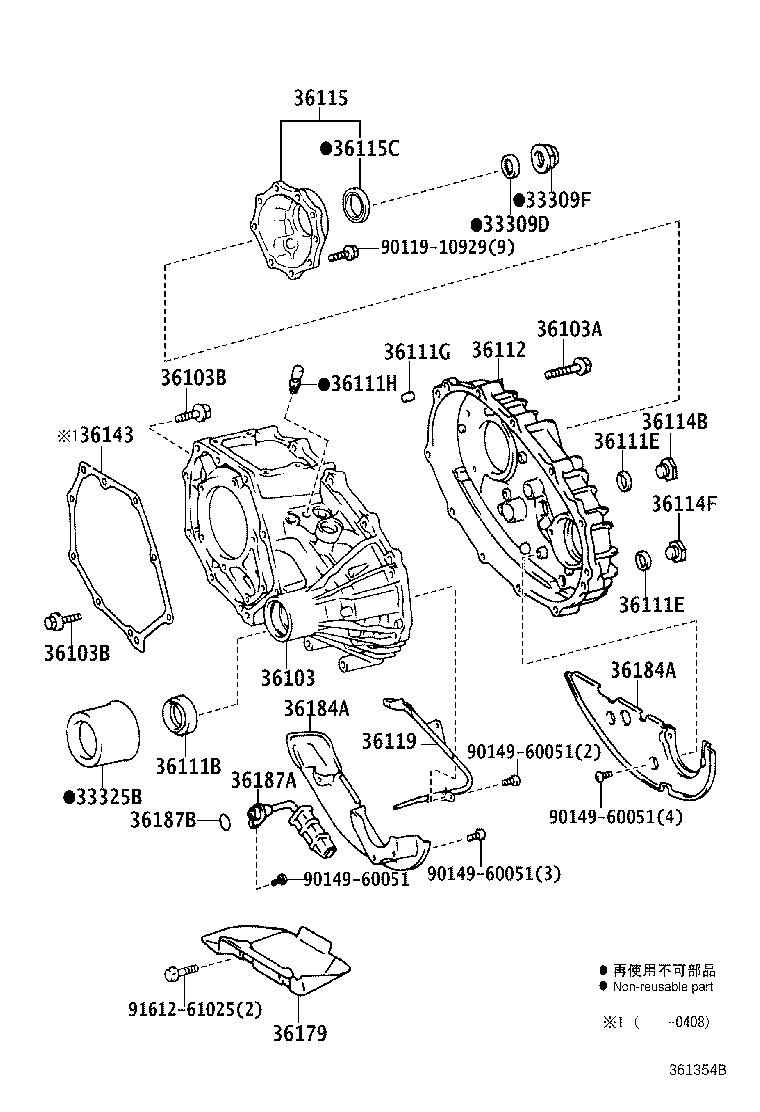

Transfer Case & Extension Housing
33 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33146A | Deflector, Transfer Extension Housing Dust |
| 33309 | Flange Sub-assy, Transfer Output Shaft Companion |
| 33309D | Seal, Oil(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33309E | Bolt (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33309F | Nut (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33325B | Deflector, Dust (FOR TRANSFER EXTENSION FRONT HOUSING) |
| 33325C | Deflector, Dust (FOR TRANSFER EXTENSION REAR HOUSING) |
| 35015G | Adapter, Transfer, Rear |
| 35015H | Pin, Ring(FOR TRANSFER CASE) |
| 35015J | Seal, Oil(FOR TRANSFER CASE ADAPTER REAR) |
| 35182B | Gasket, Extension Housing |
| 36103 | Case Sub-assy, Transfer |
| 36103A | Bolt (FOR TRANSFER CASE) |
| 36103B | Bolt (FOR TRANSFER CASE & ADAPTER SETTING) |
| 36104A | Seal, Type T, Oil (FOR TRANSFER OUTPUT SHAFT) |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111C | Plug (FOR TRANSFER CASE) |
| 36111E | Gasket (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36111R | Plug, Tight (FOR TRANSFER CASE) |
| 36112 | Case, Transfer, Rear |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36115 | Housing, Transfer Extension |
| 36115C | Seal, Type T Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36119 | Receiver, Transfer Oil, NO.1 |
| 36143 | Gasket, Transfer Case, Front |
| 36179 | Protector, Transfer Case Lower |
| 36184A | Separator, Transfer Oil |
| 36187A | Strainr, Transfer Oil, NO.1 |
| 36187B | Ring, O (FOR TRANSFER OIL STRAINER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
