Toyota Dyna/Toyoace
2001-07 → present · chassis KDY2##,LY2##,RZY2##,TRY2## · catalogue 731170 · Japan
Discontinued model
Data version 2016-10

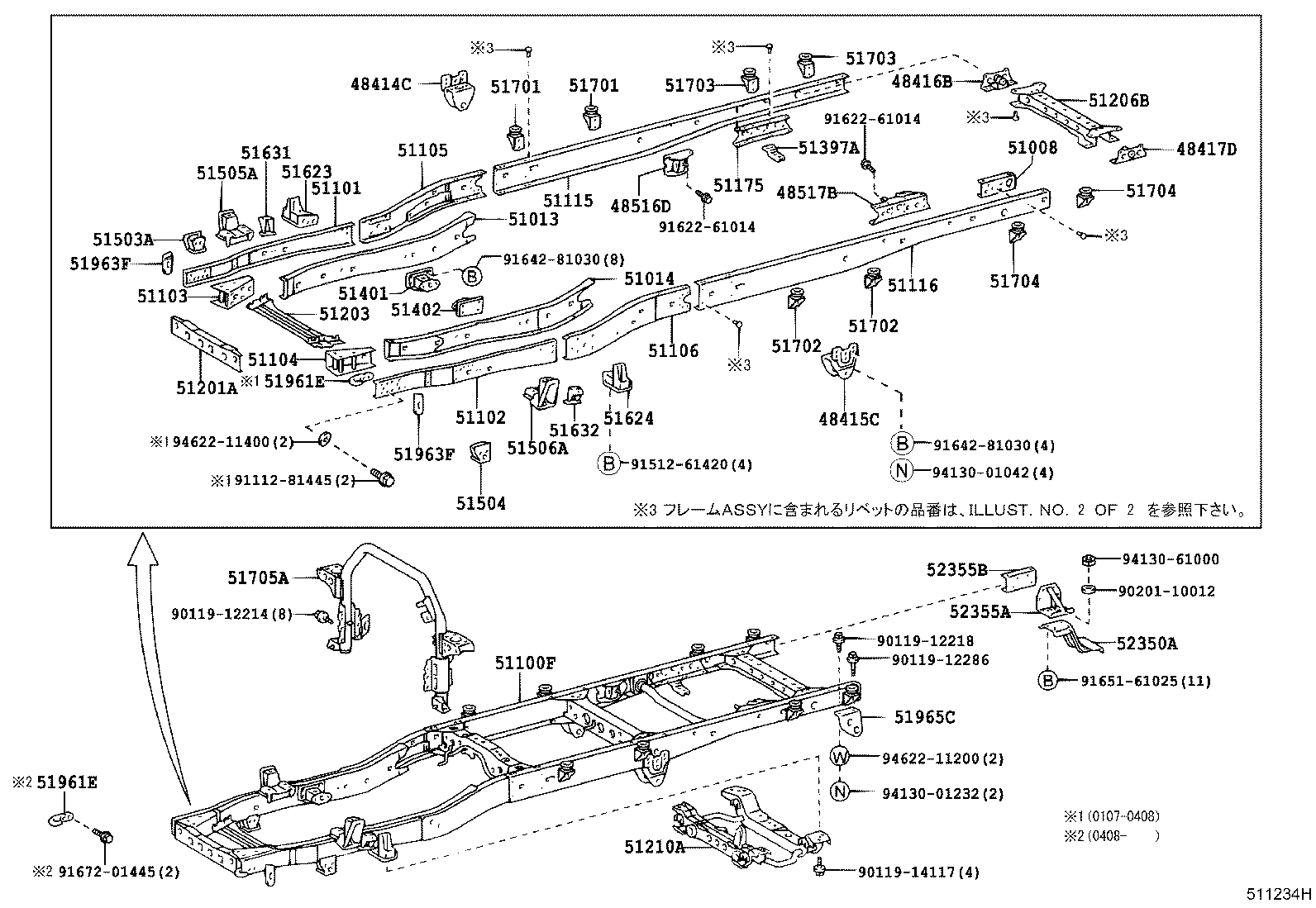

Frame
56 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 48311A | Bracket, Hollow Spring, RH |
| 48312A | Bracket, Hollow Spring, LH |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51008 | Reinforcement Sub-assy, Side Rail, LH |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51100F | Frame Sub-assy |
| 51101 | Rail, Front Frame Side, RH |
| 51102 | Rail, Front Frame Side, LH |
| 51103 | Reinforcement Sub-assy, Inner Channel, Front RH |
| 51104 | Reinforcement Sub-assy, Inner Channel, Front LH |
| 51105 | Rail Sub-assy, Center Frame, RH |
| 51106 | Rail Sub-assy, Center Frame, LH |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51171A | Reinforcement, Side Rail Rear Hook |
| 51175 | Reinforcement, Side Rail, NO.3 RH |
| 51188 | Weight, Frame, Rear A |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51210A | Member Assy, Front Suspension |
| 51291 | Crossmember, Frame, Rear |
| 51397A | Bracket, Exhaust Pipe Clamp, NO.3 |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51503A | Bracket Sub-assy, Lower Control Link Support, RH |
| 51504 | Bracket Sub-assy, Lower Control Link Support, LH |
| 51505A | Support Sub-assy, Upper Control Arm |
| 51506A | Support Sub-assy, Upper Control Arm, LH |
| 51623 | Bracket, Front Spring Bound Stopper, RH |
| 51624 | Bracket, Front Spring Bound Stopper, LH |
| 51631 | Stopper, Front Suspension Rebound, RH |
| 51632 | Stopper, Front Suspension Rebound, LH |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705A | Bracket Sub-assy, Cab Mounting, NO.3 |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51744B | Bracket, Rear Body Mounting, NO.3 RH |
| 51745B | Bracket, Rear Body Mounting, NO.3 LH |
| 51751B | Bracket, Body Support, NO.1 RH |
| 51752 | Bracket, Body Support, NO.1 LH |
| 51961E | Hook, Front |
| 51963F | Hook, Transport |
| 51965C | Hook, Rear |
| 52350A | Step Assy, Back |
| 52355A | Bracket, Back Step |
| 52355B | Bracket, Back Step Frame, Inner RH |
| 66471F | Reinforcement, Frame U Bolt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
