Toyota Dyna/Toyoace
2001-07 → present · chassis KDY2##,LY2##,RZY2##,TRY2## · catalogue 731170 · Japan
Discontinued model
Data version 2016-10

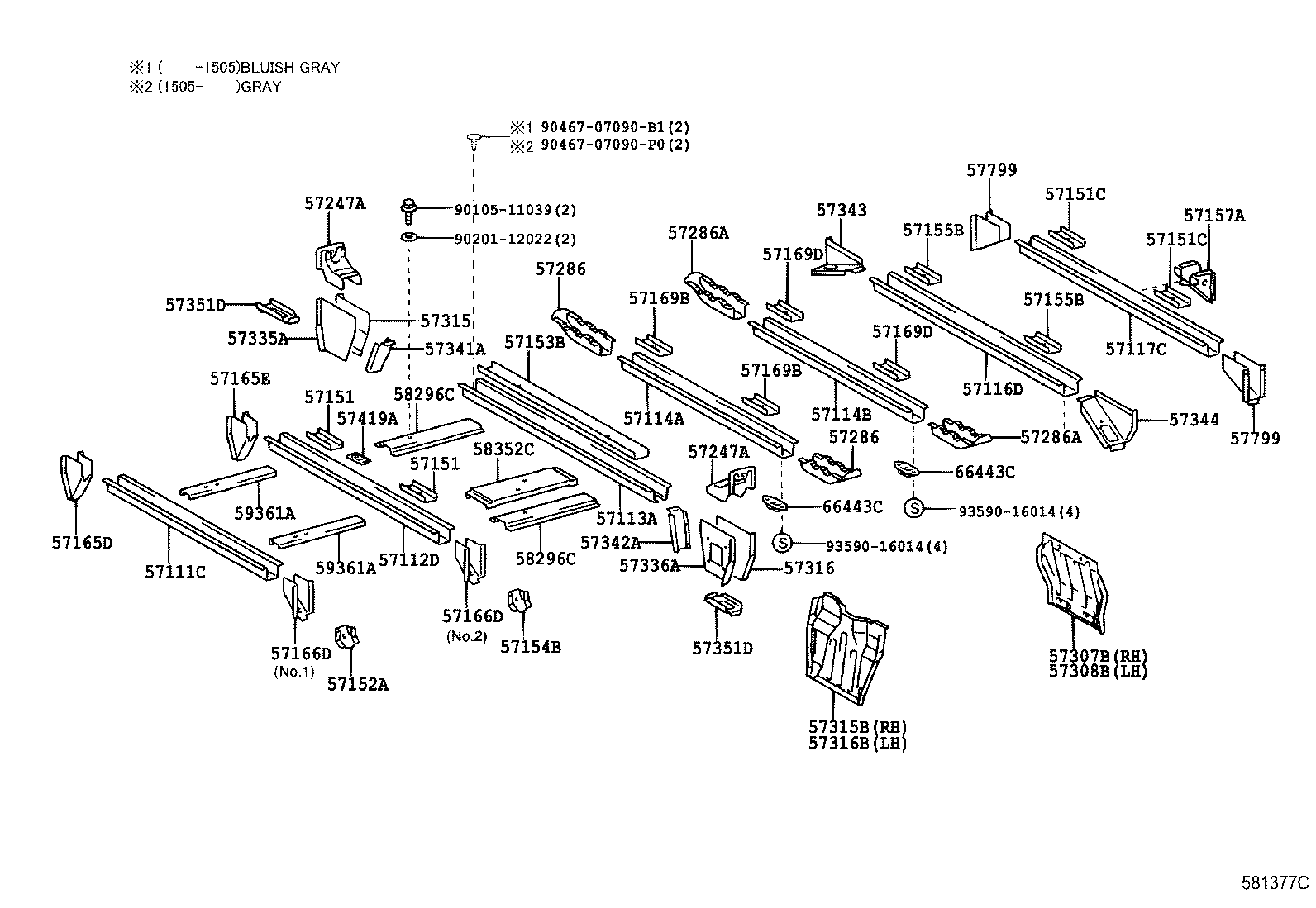

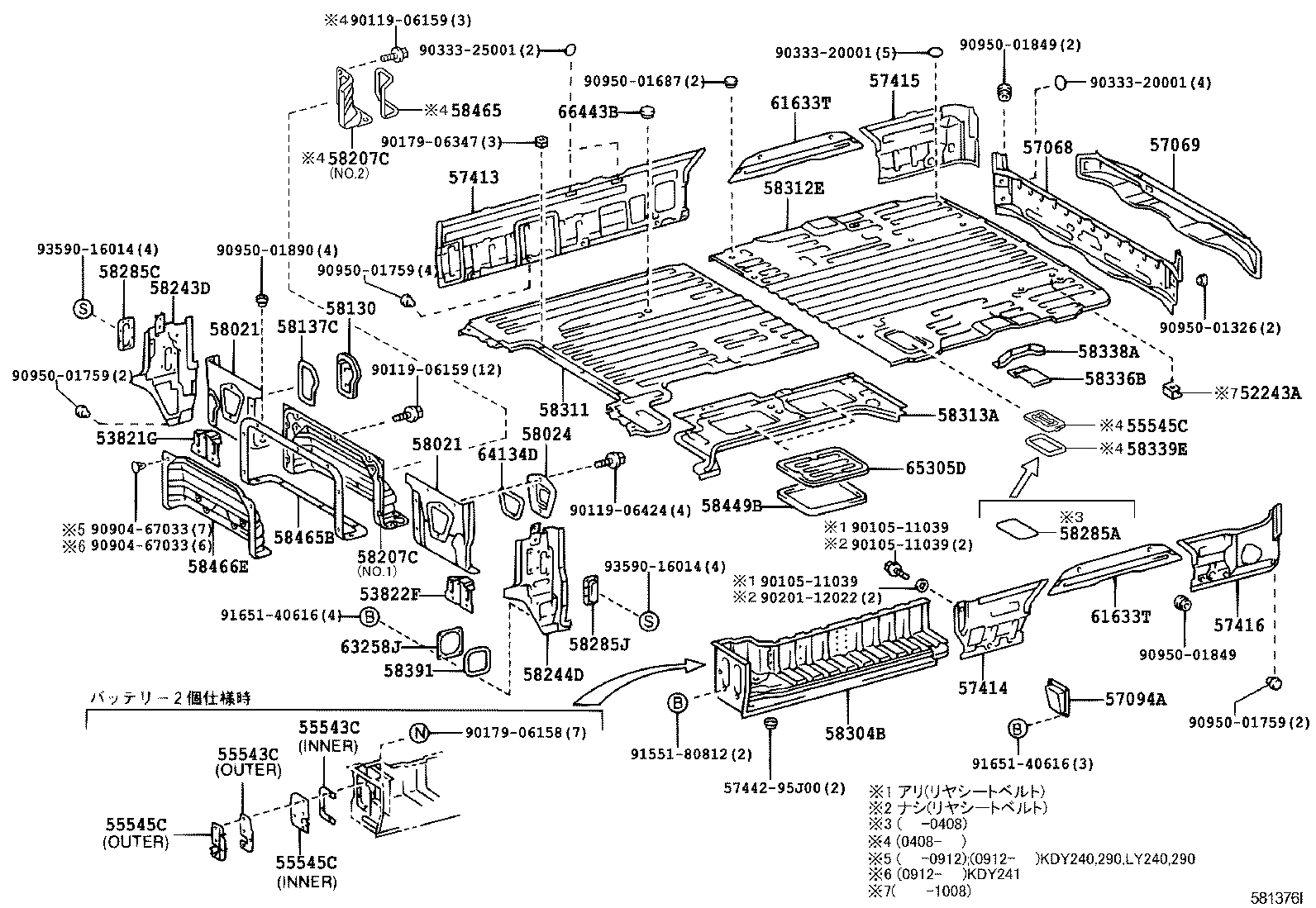

Rear Floor Panel & Rear Floor Member
102 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 51707 | Step Sub-assy, RH |
| 51708 | Step Sub-assy, LH |
| 51791A | Panel, Step, Rear RH |
| 51792A | Panel, Step, Rear LH |
| 52243A | Support, Cab Mounting Cushion |
| 53821G | Bracket, Front Fender, Rear RH |
| 53822F | Bracket, Front Fender, Rear LH |
| 55543C | Cushion, Fuse Box Opening Cover |
| 55545C | Cover Assy, Fuse Box Opening |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57069 | Member Sub-assy, Rear Floor Rear Cross, Outer |
| 57094A | Cover Sub-assy, Outrigger NO.2 Hole, LH |
| 57111C | Crossmember, Floor, NO.1 |
| 57112D | Crossmember, Floor, NO.2 |
| 57113A | Crossmember, Floor, NO.3 |
| 57114A | Crossmember, Floor, NO.4 |
| 57114B | Crossmember, Floor, NO.5 |
| 57116D | Crossmember, Floor, NO.6 |
| 57117C | Crossmember, Floor, NO.7 |
| 57151 | Reinforcement, Front Side Member, NO.1 |
| 57151C | Reinforcement, Front Side Member, NO.1 |
| 57152A | Reinforcement, Front Side Member, NO.1 LH |
| 57153B | Reinforcement, Crossmember Floor, NO.3 |
| 57154B | Reinforcement, Crossmember Floor, NO.4 |
| 57155B | Reinforcement, Front Side Member, NO.3 |
| 57157A | Reinforcement, Front Side Member, NO.4 RH |
| 57165D | Gusset, Floor Member, RH |
| 57165E | Gusset, Floor Member, RH |
| 57166D | Gusset, Floor Member, LH |
| 57169B | Reinforcement, Front Crossmember, NO.4 |
| 57169D | Reinforcement, Front Crossmember, NO.5 |
| 57247A | Bracket, Anchor Side Strength |
| 57286 | Gusset, Rear Floor Crossmember, NO.5 |
| 57286A | Gusset, Rear Floor Crossmember, NO.5 |
| 57307B | Outrigger Sub-assy, NO.4 RH |
| 57308B | Outrigger Sub-assy, NO.4 LH |
| 57315 | Outrigger, NO.3 RH |
| 57315B | Outrigger Sub-assy, NO.3 RH |
| 57316 | Outrigger, NO.3 LH |
| 57316B | Outrigger Sub-assy, NO.3 LH |
| 57335A | Outrigger, NO.2 Front RH |
| 57336A | Outrigger, NO.2 Front LH |
| 57341A | Gusset, Outrigger, NO.2 RH |
| 57342A | Gusset, Outrigger, NO.2 LH |
| 57343 | Cushion, Cab Rolling Stopper |
| 57344 | Gusset, Outrigger, NO.4 LH |
| 57351D | Extension, Outrigger, NO.2 RH |
| 57413 | Rail, Floor Side, Center RH |
| 57414 | Rail, Floor Side, Center LH |
| 57415 | Rail, Floor Side, Rear RH |
| 57416 | Rail, Floor Side, Rear LH |
| 57419A | Plate, Rear Seat Lock |
| 57799 | Gusset, Rear Floor Crossmember |
| 58021 | Panel Sub-assy, Header |
| 58024 | Cover, Header Panel |
| 58130 | Cover Assy, Reserve Tank Service Hole |
| 58137C | Seal, Reserve Tank Service Hole Cover |
| 58207C | Cover Sub-assy, Transmission Service Hole |
| 58243D | Panel, Floor Side, Rear RH |
| 58244D | Panel, Floor Side, Rear LH |
| 58285A | Panel, Power Take-off Shaft Cover |
| 58285C | Cover, Rear Floor Hole |
| 58285J | Cover, Center Floor Hole |
| 58296C | Reinforcement, Belt Anchor, NO.1 |
| 58298C | Reinforcement, Seat Belt Anchor Floor, RH |
| 58304B | Step Sub-assy, Rear Floor, LH |
| 58311 | Pan, Rear Floor |
| 58312E | Panel, Rear Floor, Rear |
| 58313 | Panel, Rear Floor Side, RH |
| 58313A | Extension, Rear Floor Front Panel |
| 58314 | Panel, Rear Floor Side, LH |
| 58317E | Retainer, Rear Seat, NO.2 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58338A | Reinforcement, Rear Floor Pan, NO.2 |
| 58339E | Reinforcement, Rear Floor Pan, NO.2 LH |
| 58351D | Reinforcement, Rear Floor Panel |
| 58352C | Reinforcement, Rear Floor Panel, NO.2 |
| 58375C | Reinforcement, Body Lower Back, RH |
| 58376D | Reinforcement, Body Lower Back, LH |
| 58391 | Brace, Rear Bumper Stone Deflector |
| 58449B | Packing, Battery Service Hole Cover |
| 58465 | Packing, Transmission Service Hole Cover, NO.1 |
| 58465B | Packing, Transmission Service Hole Cover |
| 58466E | Silencer, Transmission Service Hole Cover, NO.1 |
| 58792D | Support, Jack |
| 58795G | Plate, Jack Clamp |
| 58965B | Holder, Jack |
| 59361A | Retainer, Rear Seat, NO.1 |
| 61633T | Panel, Quarter Wheel House, Inner |
| 63258J | Cover, Wiring Harness Hole |
| 64025 | Bracket Sub-assy, Rear Mounting, RH |
| 64026A | Bracket Sub-assy, Rear Mounting, LH |
| 64102B | Bracket Sub-assy, Jack Handle Support |
| 64134D | Packing, Header Panel Cover |
| 64152A | Frame, Back, Lower |
| 64153B | Frame, Back, Rear |
| 64175C | Brace, Rear Mounting Bracket |
| 64181 | Reinforcement Sub-assy, Rear Seat Belt Anchor |
| 65305D | Cover Sub-assy, Battery Hole |
| 66443B | Plug, Hole |
| 66443C | Cushion, Rear Floor Spacer |
| 74732C | Bracket, Tool Bag Set Band |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
