Toyota Dyna
1977-08 → 1984-08 · chassis BU2#,3#,4#,5# · catalogue 751120 · Japan
Discontinued model
Data version 1985-03

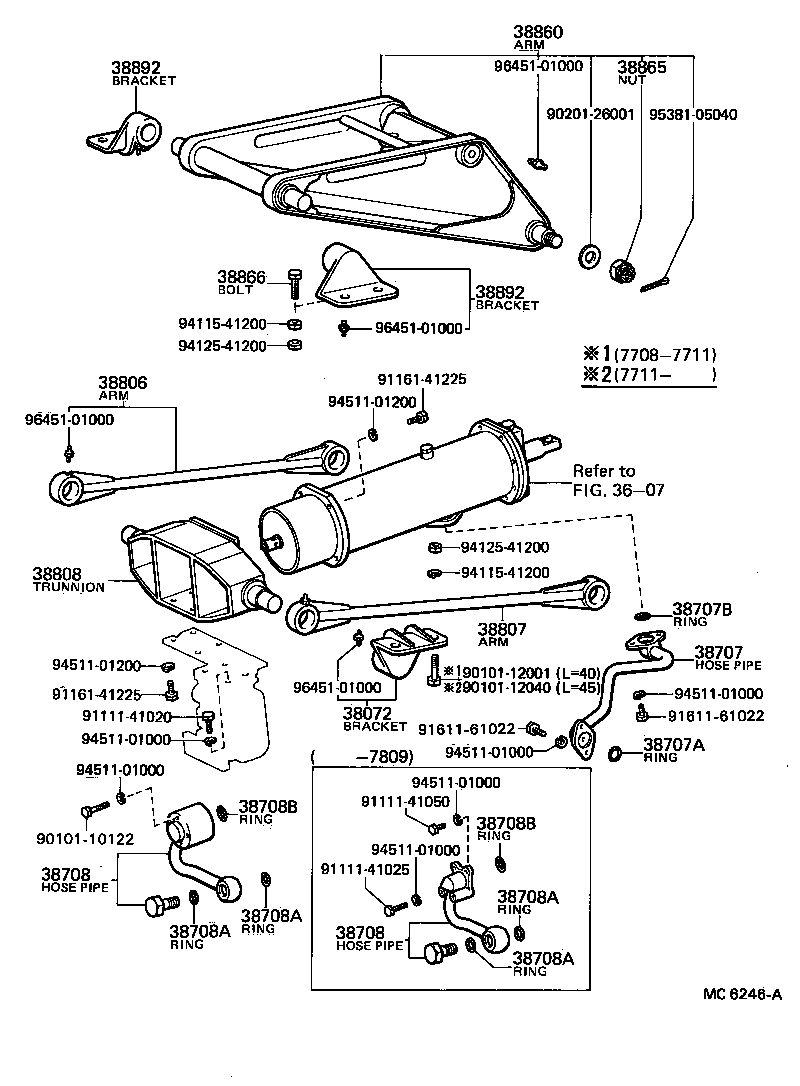

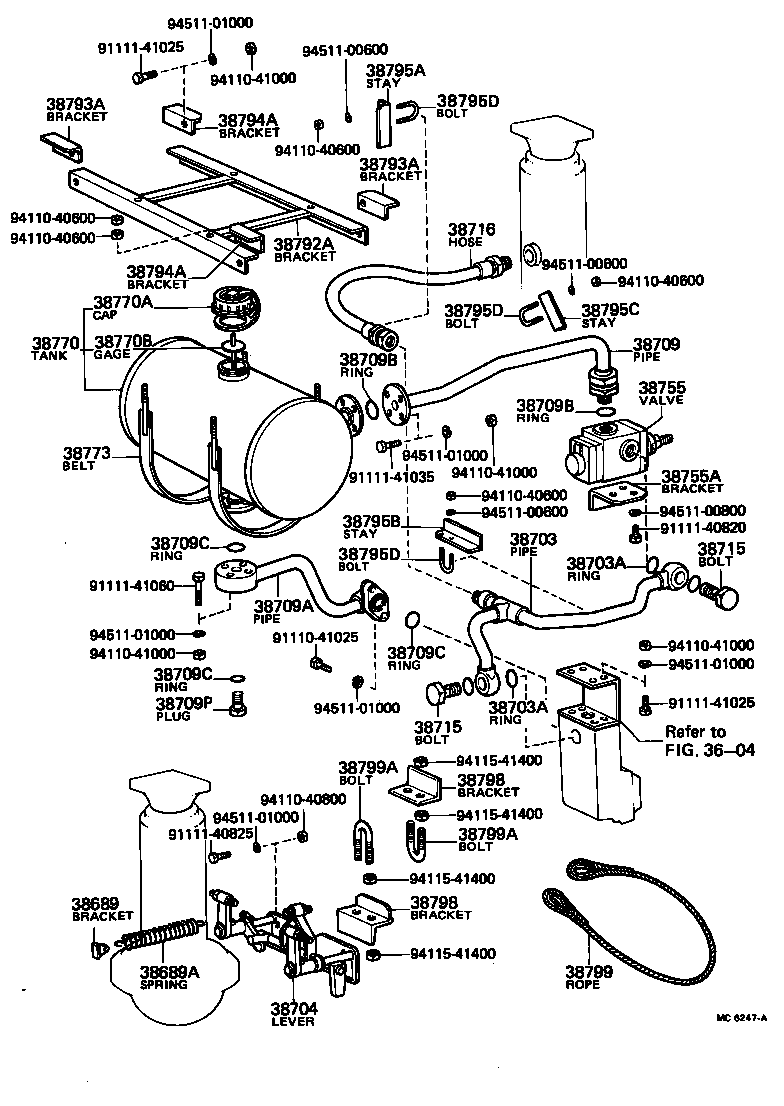

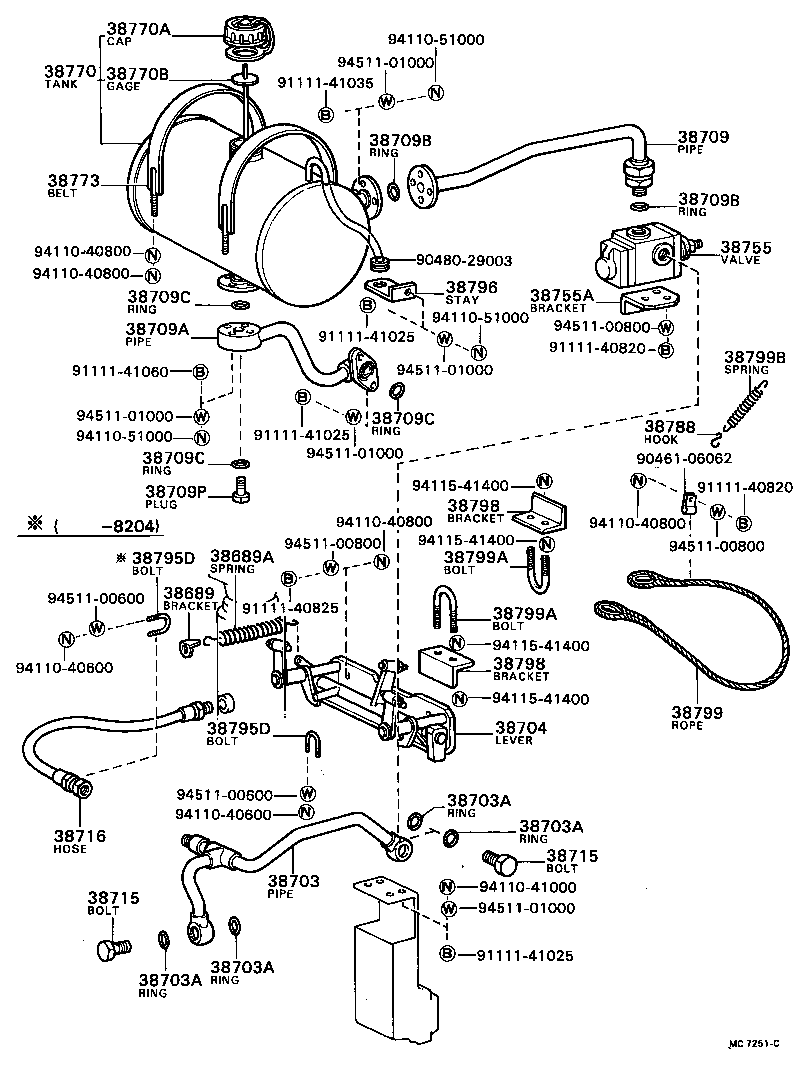

Hoist Cylinder Trunnion & Lift Arm
53 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 38072 | Bracket Sub-assy, Trunnion |
| 38073 | Crosshead Sub-assy |
| 38689 | Bracket, Return Spring |
| 38689A | Spring, Tension (FOR STOP LEVER RETURN) |
| 38703 | Pipe Sub-assy, Delivery |
| 38703A | Ring, O (FOR DELIVERY PIPE) |
| 38704 | Lever Assy, Hoist Cylinder Stop |
| 38707 | Hose Sub-assy, Suction |
| 38707A | Ring, O, Suction Pipe NO.1 |
| 38707B | Ring, O, Suction Pipe NO.2 |
| 38708 | Hose Sub-assy, Delivery |
| 38708A | Ring, O, Delivery Pipe NO.1 |
| 38708B | Ring, O, Delivery Pipe NO.2 |
| 38709 | Pipe Sub-assy, Suction NO.1 (FOR TANK TO STOP VALVE) |
| 38709A | Pipe Sub-assy, Suction NO.2 (FOR TANK TO PUMP) |
| 38709B | Ring, O (FOR SUCTION NO.1 PIPE) |
| 38709C | Ring, O (FOR SUCTION NO.2 PIPE) |
| 38709P | Plug, W/Head Straight Screw |
| 38715 | Bolt, I |
| 38716 | Hose, Flexible |
| 38755 | Valve Assy, Hoist Cylinder Stop |
| 38755A | Bracket, Stop Valve Support |
| 38770 | Tank Assy, Oil |
| 38770A | Cap, Oil Tank |
| 38770B | Gage, Oil Tank |
| 38773 | Belt, Oil Tank |
| 38780 | Valve Assy, Speed Control |
| 38781 | Connector (FOR HOIST CYLINDER TRUNNION) |
| 38782 | Connector (FOR HOIST CYLINDER TRUNNION) |
| 38788 | Hook, Wire Joint |
| 38792A | Bracket, Oil Tank |
| 38793A | Bracket, Oil Tank NO.1 |
| 38794A | Bracket, Oil Tank NO.2 |
| 38795A | Stay, Pipe Support(FOR FLEXIBLE HOSE) |
| 38795B | Stay, Pipe Support(FOR SUCTION PIPE) |
| 38795C | Stay, Pipe Support(FOR DELIVERY PIPE) |
| 38795D | Bolt, U (FOR DELIVERY PIPE) |
| 38796 | Stay (FOR OIL RESERVOIR HOSE) |
| 38799 | Rope, Wire |
| 38799A | Bolt, U (FOR WIRE ROPE) |
| 38799B | Spring, Tension (FOR WIRE ROPE) |
| 38806 | Arm Sub-assy, Tension, RH |
| 38807 | Arm Sub-assy, Tension, LH |
| 38808 | Trunnion Sub-assy |
| 38860 | Arm Assy, Lift |
| 38865 | Nut, Tension Arm Shaft |
| 38866 | Bolt, Lift Arm Body Bracket |
| 38881 | Trunnion, Hoist Cylinder |
| 38882 | Bush, Trunnion |
| 38892 | Bracket, Link Arm Body |
| 38893 | Bracket, Crosshead |
| 38894 | Shaft, Crosshead |
| 38895 | Pin, Crosshead |
