Toyota Dyna
1977-08 → 1984-08 · chassis BU2#,3#,4#,5# · catalogue 751120 · Japan
Discontinued model
Data version 1985-03
Parking Brake & Cable
44 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 46101 | Handle Sub-assy, Parking Brake Control |
| 46110E | Spring, Torsion(FOR PARKING BRAKE PLUNGER) |
| 46114 | Pin, Parking Brake Plunger |
| 46115 | Washer, Parking Brake Plunger |
| 46116 | Guide, Parking Brake Plunger |
| 46117 | Sleeve, Parking Brake Plunger |
| 46131 | Bracket Sub-assy, Parking Brake |

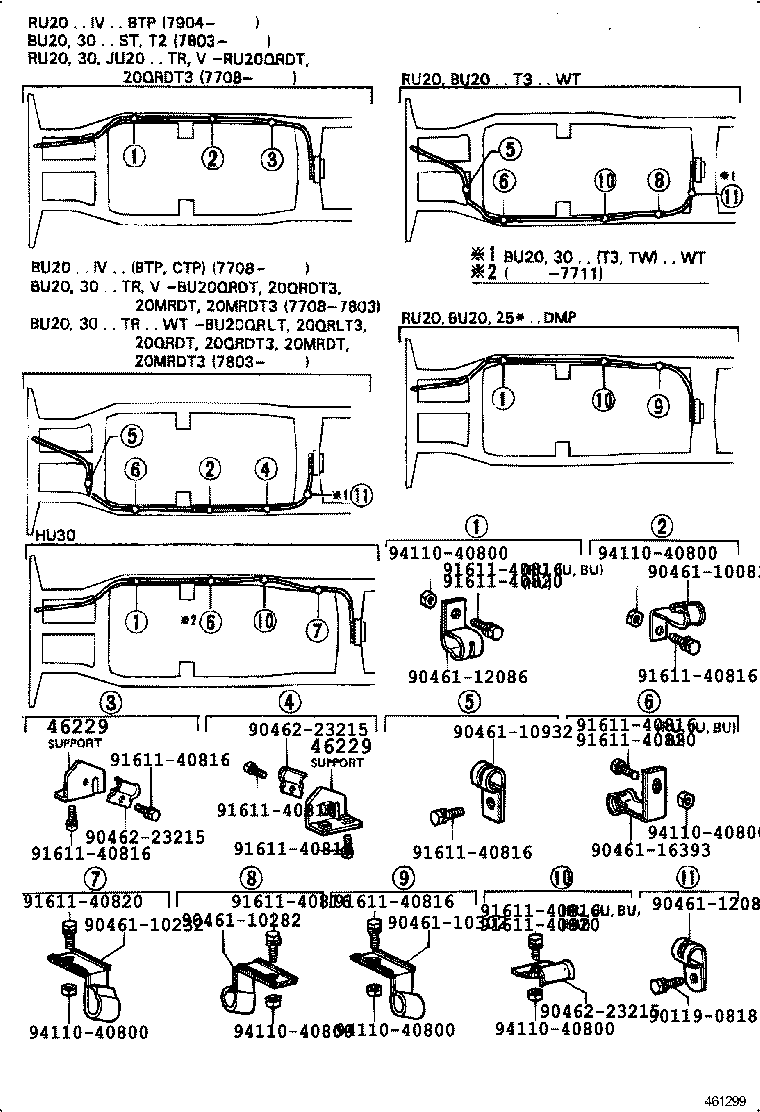

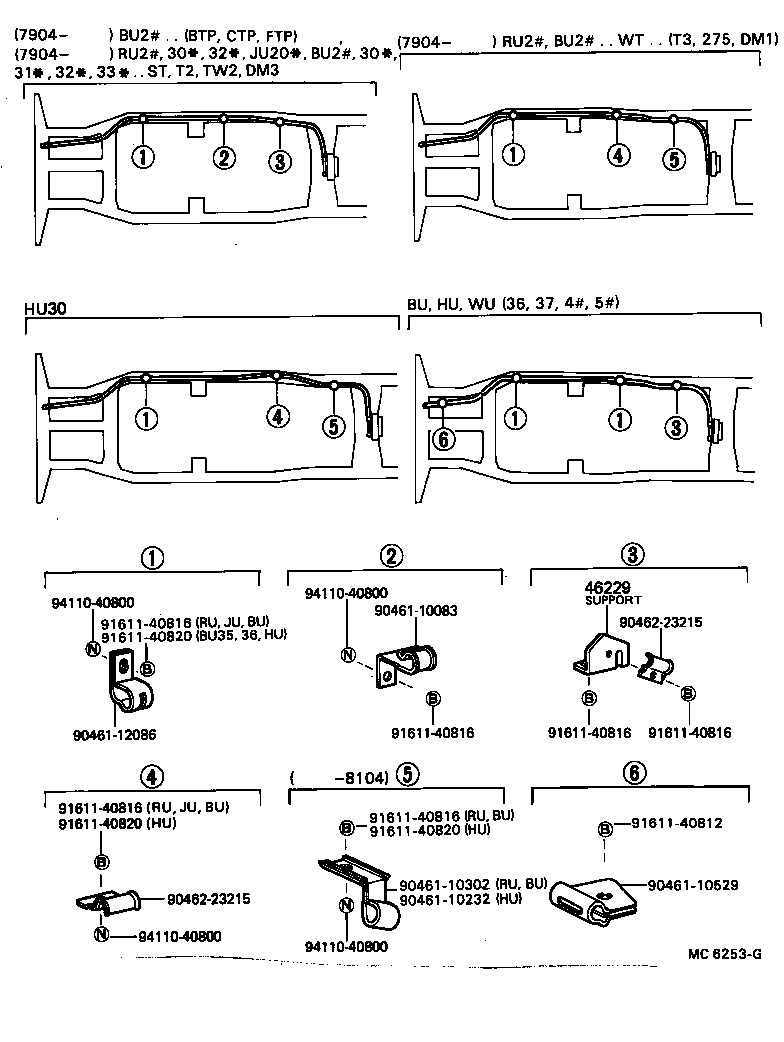

| 46229 | Support, Parking Brake Cable Guide |
| 46301 | Lever Sub-assy, Parking Brake Intermediate |
| 46301E | Pin, W/Hole(FOR INTERMEDIATE LEVER) |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46311B | Pin, Parking Brake Pawl Pivot |
| 46311D | Washer, Type C(FOR PARKING BRAKE PAWL) |
| 46321A | Spring, Tensiion(FOR PARKING BRAKE INTERMEDIATE LEVER) |
| 46321B | Bush(FOR PARKING BRAKE INTERMEDIATE LEVER) |
| 46321C | Tube(FOR PARKING BRAKE INTERMEDIATE LEVER) |
| 46351 | Shaft, Intermediate Lever Pivot |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46410D | Pin(FOR PARKING BRAKE FRONT CABLE) |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420E | Grommet(FOR PARKING BRAKE CABLE CLAMP) |
| 46420F | Seal, Dust(FOR PARKING BRAKE CABLE) |
| 46420G | Spring(FOR PARKING CABLE INNER WIRE SET) |
| 46420P | Spacer, Parking Brake |
| 46420Q | Ring, E(FOR PARKING BRAKE CABLE) |
| 46451 | Bracket, Cable Support |
| 46481 | Connector, Parking Cable |

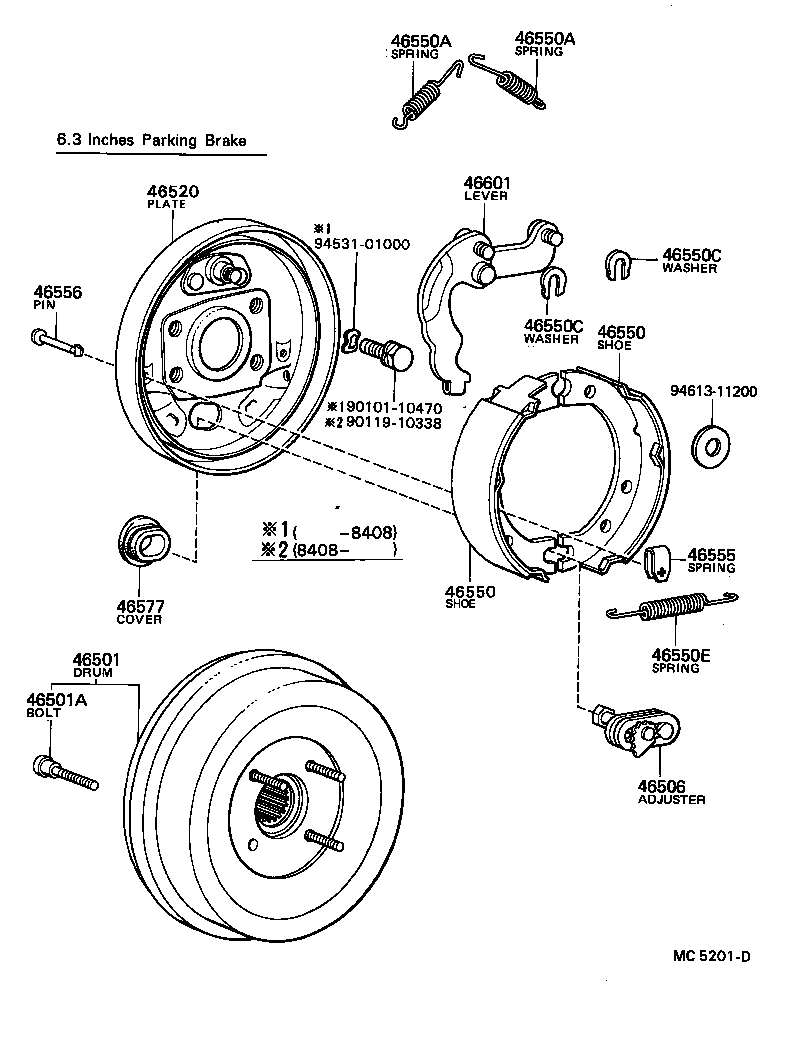

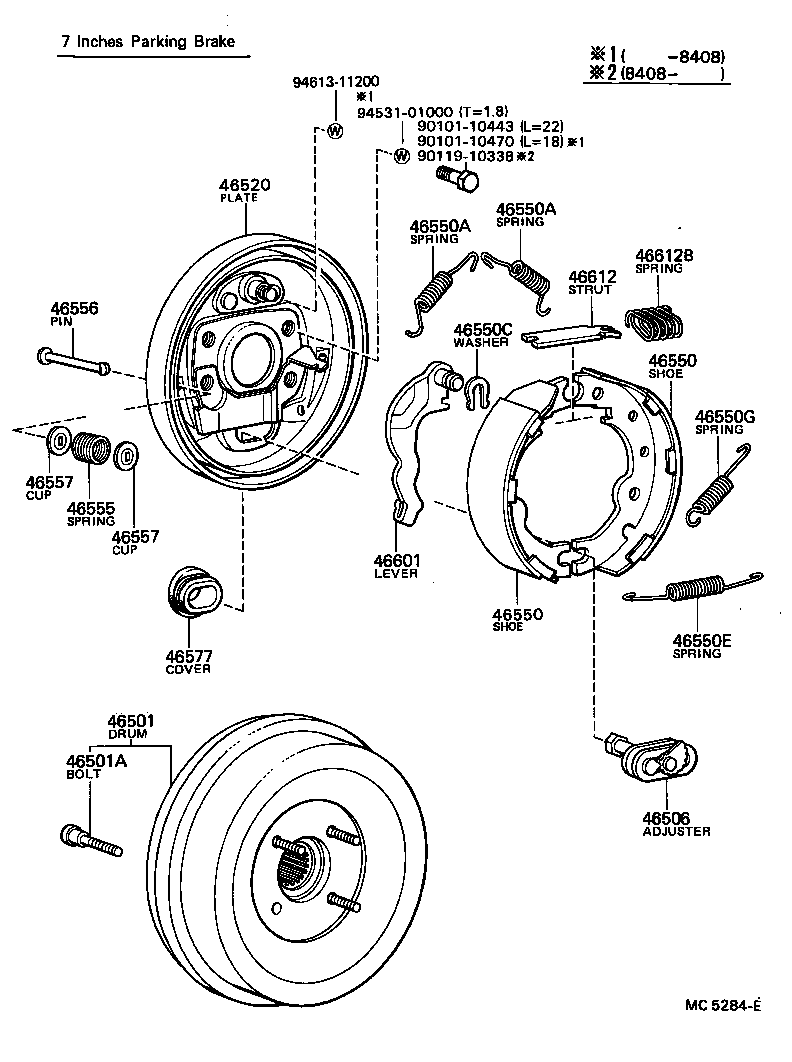

| 46501 | Drum Sub-assy, Parking Brake |
| 46501A | Bolt, Serration(FOR PARKING BRAKE DRUM) |
| 46506 | Adjuster Sub-assy, Parking Brake Shoe, RH OR Center |
| 46520 | Plate Sub-assy, Parking Brake |
| 46550 | Shoe Assy, Parking Brake, RH OR Center NO.2 |
| 46550A | Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN) |
| 46550C | Washer, Type C(FOR PARKING BRAKE SHOE) |
| 46550E | Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN) |
| 46550G | Spring, Tension, NO.3(FOR PARKING BRAKE SHOE RETURN) |
| 46555 | Spring, Brake Shoe Hold Down |
| 46556 | Pin, Shoe Hold Down Spring |
| 46557 | Cup, Brake Shoe Hold Down |
| 46577 | Cover, Adjusting Cam Hole |
| 46601 | Lever Sub-assy, Parking Brake Shoe |
| 46612 | Strut, Parking Brake Shoe Lever |
| 46612B | Spring, Compression(FOR PARKING BRAKE SHOE STRUT) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
