Toyota Dyna/Toyoace
1984-09 → 1987-08 · chassis BU6#,7#,8#,9# · catalogue 751130 · Japan
Discontinued model
Data version 1988-01
Frame
36 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 38491 | Bracket, Power Oil Pump, NO.1 |
| 51025 | Member Sub-assy, Engine Front Mounting |
| 51100F | Frame Sub-assy |
| 51141 | Reinforcement, Side Rail, RH |
| 51142 | Reinforcement, Side Rail, LH |
| 51155 | Stiffener, Frame Side Rail, Rear RH |
| 51156 | Stiffener, Frame Side Rail, Rear LH |

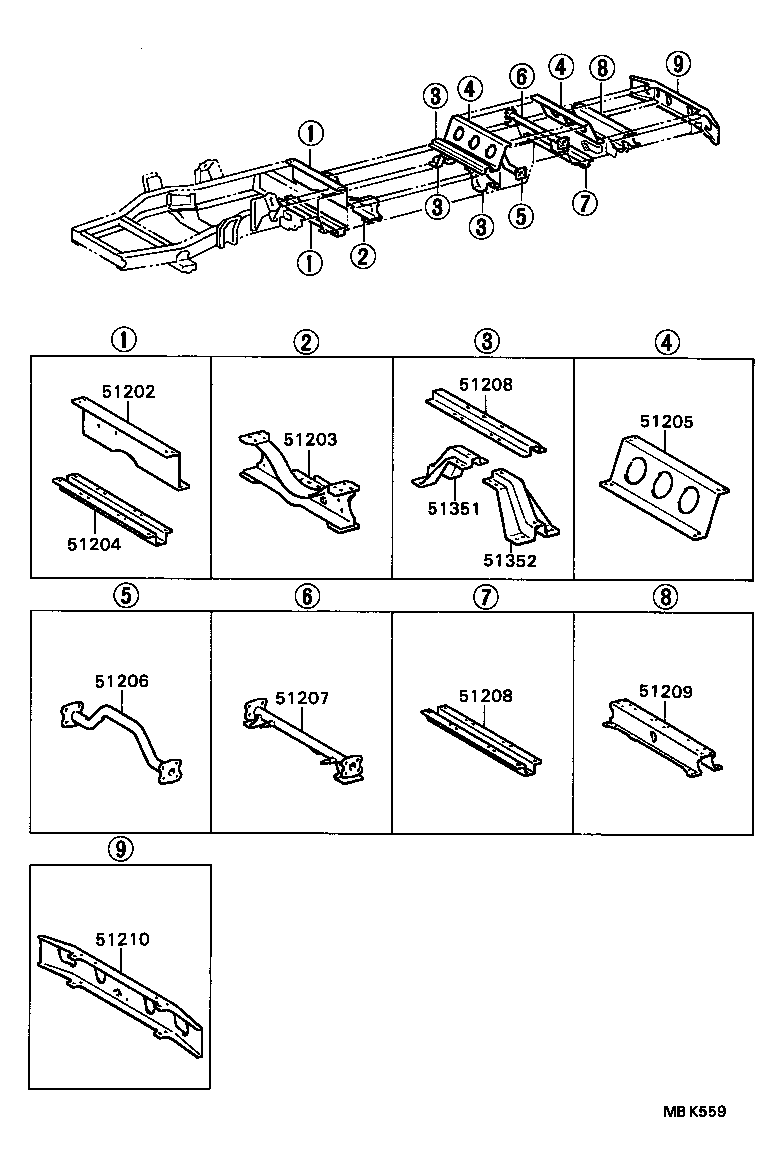

| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51207 | Crossmember Sub-assy, Frame, NO.6 |
| 51208 | Crossmember Sub-assy, Frame, NO.7 |
| 51209 | Crossmember Sub-assy, Frame, NO.8 |
| 51210 | Crossmember Sub-assy, Frame, NO.9 |
| 51211 | Crossmember Sub-assy, Frame, NO.10 |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |

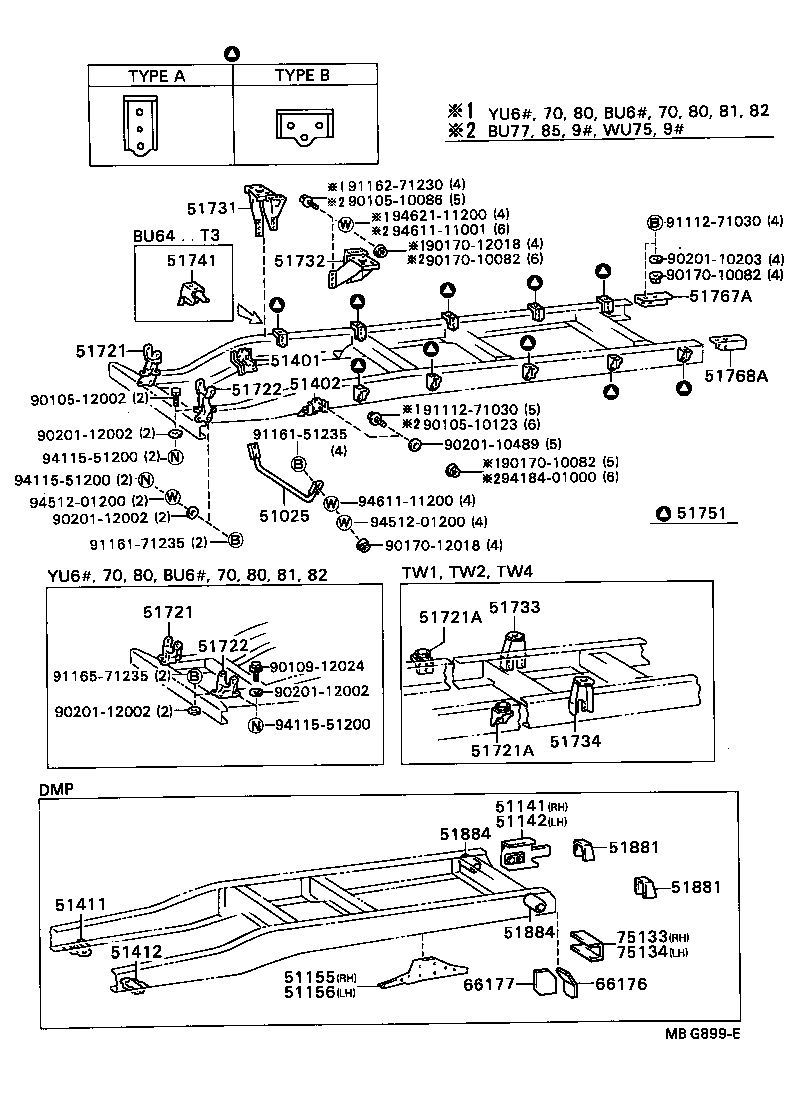

| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51721 | Bracket, Cab Front Mounting, RH |
| 51721A | Bracket, Body Support, Center |
| 51722 | Bracket, Cab Front Mounting, LH |
| 51731 | Bracket, Cab Rear Mounting, RH |
| 51732 | Bracket, Cab Rear Mounting, LH |
| 51733 | Bracket, Cab Rear Mounting, NO.2 RH |
| 51734 | Bracket, Cab Rear Mounting, NO.2 LH |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51751 | Bracket, Body Support, NO.1 |
| 51767A | Bracket, Frame Body Mounting, NO.8 RH |
| 51768A | Bracket, Frame Body Mounting, NO.8 LH |
| 51881 | Plate, Frame End |
| 51884 | Support, Vessel Hinge Shaft |
| 75133 | Base, Combination Rear Lamp Bracket, RH |
| 75134 | Base, Combination Rear Lamp Bracket, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
