Toyota Dyna/Toyoace
1984-09 → 1987-08 · chassis BU6#,7#,8#,9# · catalogue 751130 · Japan
Discontinued model
Data version 1988-01

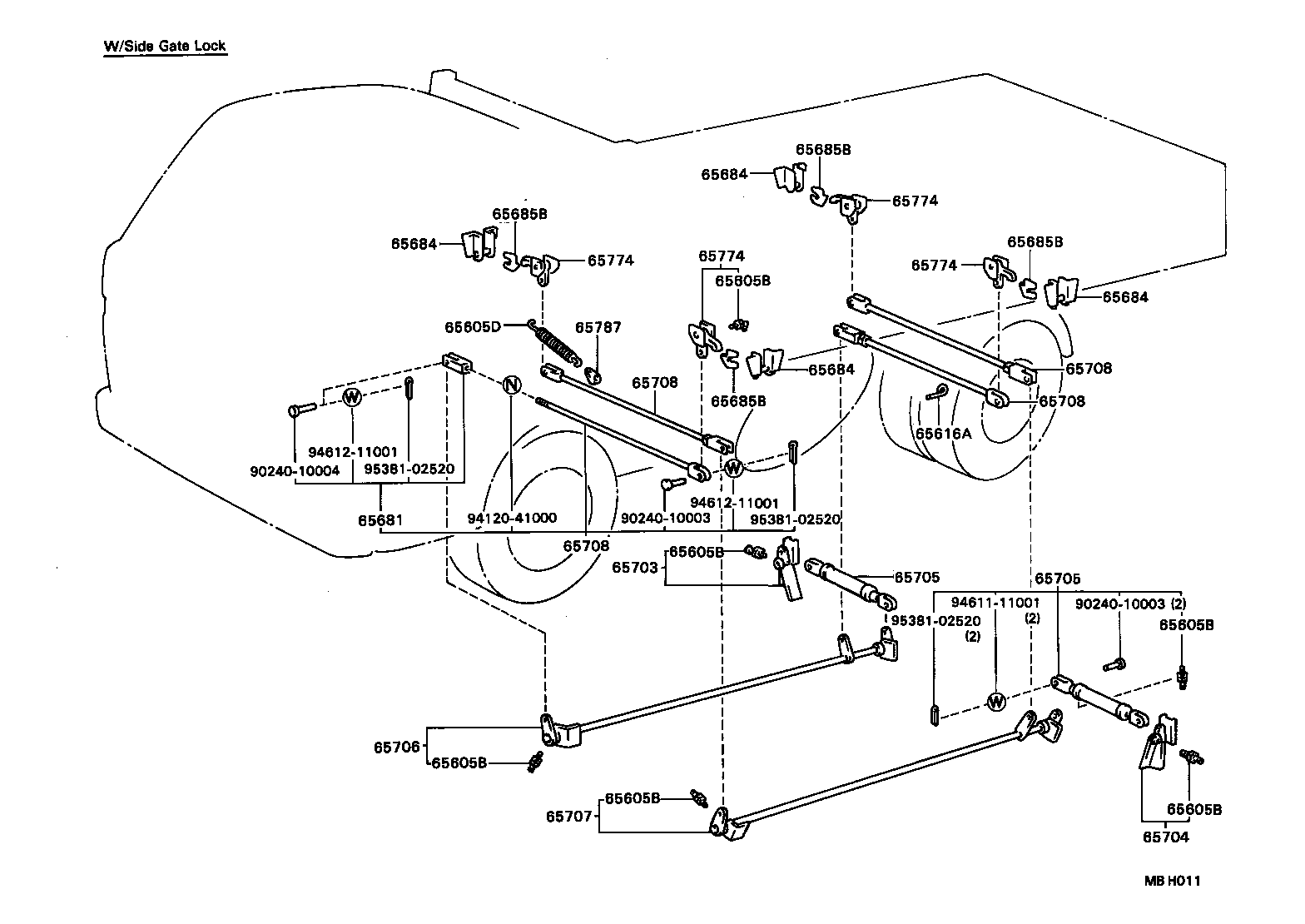

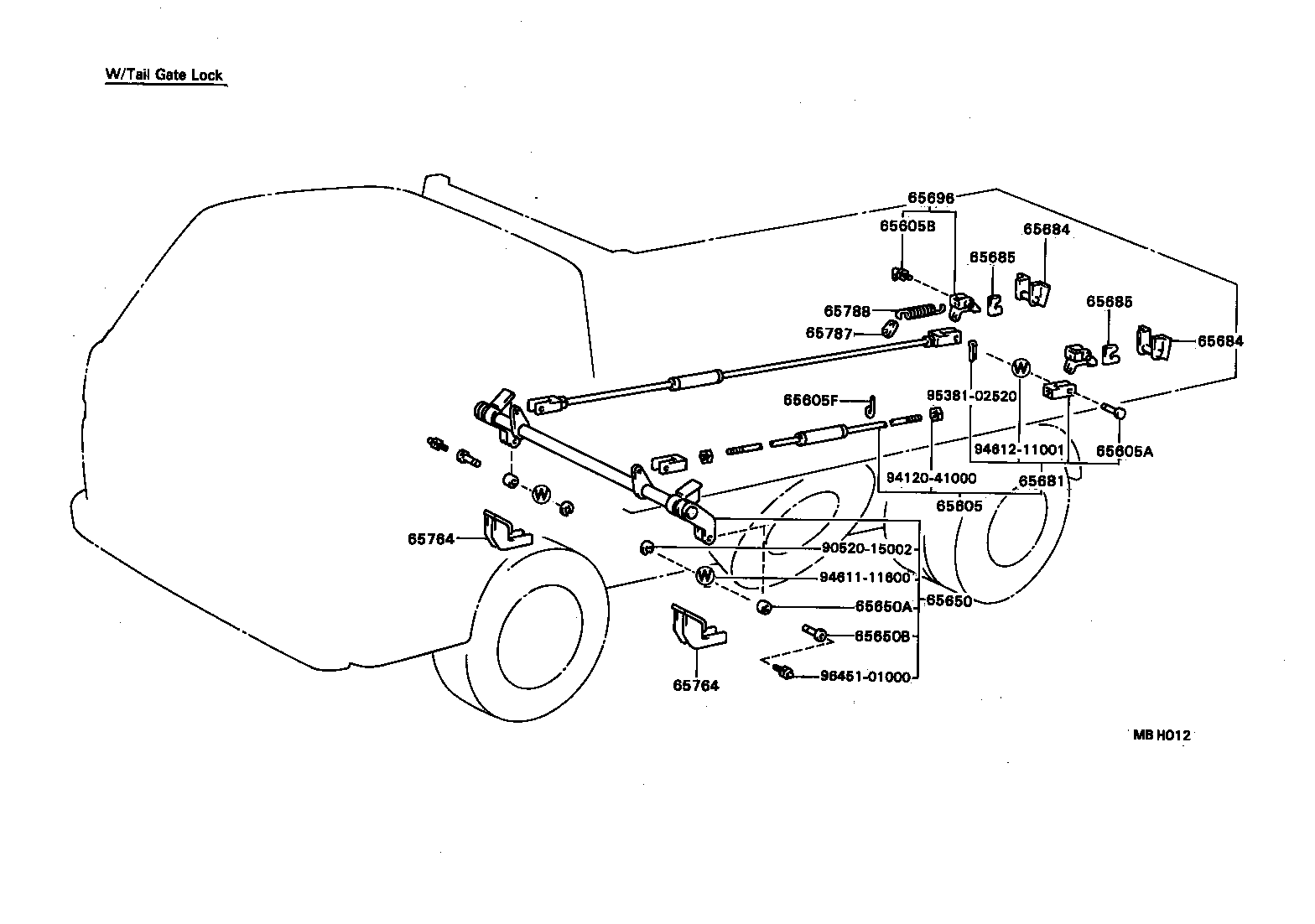

Rear Body Side Gate Lock & Tail Gate Lock
33 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 65305 | Lock Sub-assy, Bezel, RH |
| 65306 | Lock Sub-assy, Bezel, LH |
| 65365 | Guide, Vessel Lock, RH |
| 65366 | Guide, Vessel Lock, |
| 65605 | Link Sub-assy, Tail Gate Lock |
| 65605A | Pin, Tail Gate Lock Link |
| 65605B | Fitting, Grease Small(FOR TAIL GATE LOCK LINK) |
| 65605D | Spring, Tension(FOR TAIL GATE LOCK LINK SETTING) |
| 65605E | Pin, W/Hole(FOR TAIL GATE LOCK LINK SETTING) |
| 65605F | Guide, Rod Support |
| 65616A | Guide, Rod Assy Support |
| 65650 | Rod Assy, Hinge Pin Control |
| 65650A | Roller, Tail Gate Lock |
| 65650B | Shaft, Tail Gate Lock Roller |
| 65660 | Guide, Roller, RH |
| 65670 | Guide, Roller, LH |
| 65672 | Arm, Tail Gate Lock Roller |
| 65672C | Ring, Snap(FOR ROLLER ARM SETTING) |
| 65681 | End, Tail Gate Lock Link |
| 65684 | Hanger, Tail Gate |
| 65685 | Stopper, Tail Gate Hanger |
| 65685B | Stopper, Side Gate Hanger |
| 65696 | Latch, Tail Gate Lock |
| 65703 | Com Lever Assy, Side Gate Auto Lock Mechanism, RH |
| 65704 | Com Lever Assy, Side Gate Auto Lock Mechanism, LH |
| 65705 | Link Sub-assy, Side Gate Lock |
| 65706 | Shaft Assy, Side Gate Link Control, RH |
| 65707 | Shaft Assy, Side Gate Link Control, LH |
| 65708 | Rod Assy, Side Gate Rod Control |
| 65764 | — |
| 65774 | Latch, Side Gate Lock |
| 65787 | Bracket, Return Spring |
| 65788 | Spring, Tail Gate Control Rod Return |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
