Toyota Dyna/Toyoace
1988-08 → 1995-05 · chassis BU6#,7#,8#,9# · catalogue 751150 · Japan
Discontinued model
Data version 1995-11

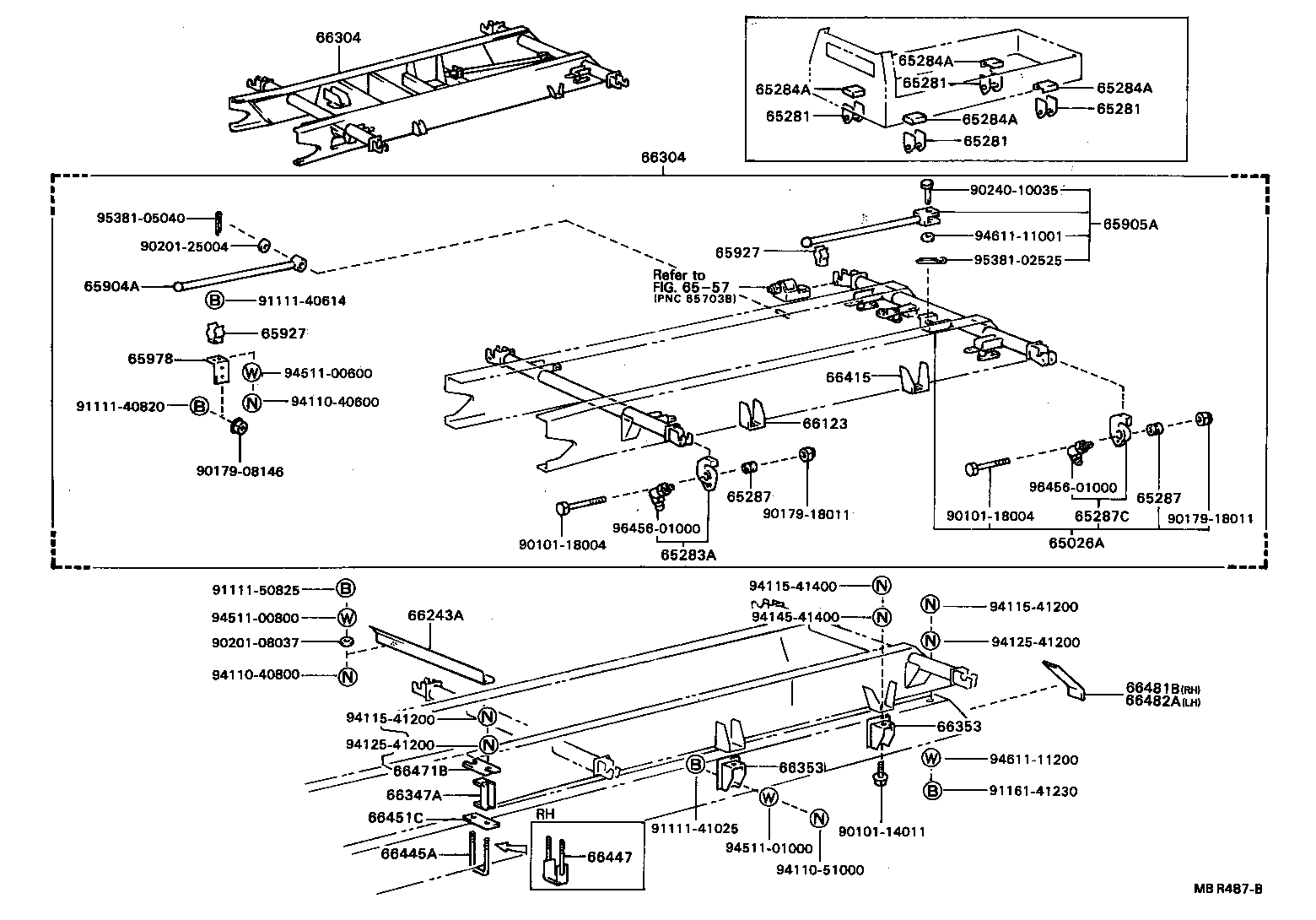

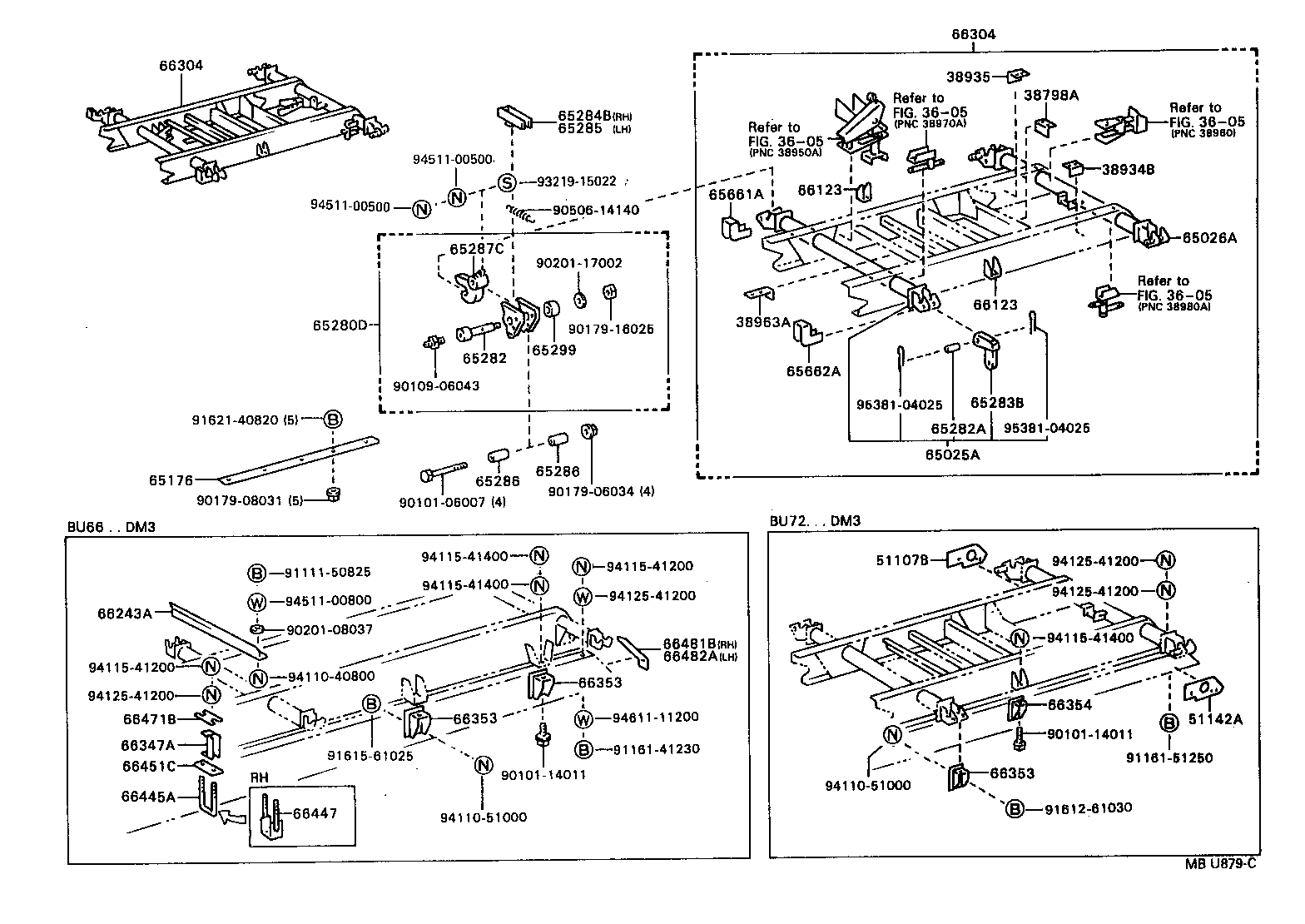

Rear Body Sub Frame
46 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 38798A | Bracket, U Bolt Support |
| 38934B | Stay, Valve Control Lever Bracket |
| 38935 | Stay, Valve Control Lever Bracket, NO.2 |
| 38963A | Bracket, Cable Clamp, NO.8 |
| 51107B | Reinforcement Sub-assy, Side Rail, Rear RH |
| 51142A | Reinforcement, Side Rail, LH |
| 65025A | Hinge Sub-assy, Vessel, Front |
| 65026A | Hinge Sub-assy, Vessel |
| 65176 | Sill, Bessel Rail, Front |
| 65178 | Sill, Bessel Rail, Rear |
| 65280D | Hinge Sub-assy, Vessel, Front |
| 65281 | Bracket, Bezel Hinge |
| 65282 | Shaft, Bezel Hinge |
| 65282A | Shaft, Vessel Hinge Stopper |
| 65283 | Stopper, Bezel Hinge Shaft |
| 65283A | Hook, Vessel Hinge, Front |
| 65283B | Stopper, Vessel Hinge Hook |
| 65284A | Support, Hige Brackat, Front |
| 65284B | Suppoter, Hinge Bracket, Rear |
| 65285 | Gusset, Vessel Hinge, NO.2 |
| 65286 | Pipe, Vessel Hinge Shaft |
| 65287 | Bush, Vessel Hinge, Hook |
| 65287C | Hook, Vessel Hinge |
| 65299 | Collar, Vessel Hinge |
| 65661A | Guide, Roller, RH |
| 65662A | Guide, Roller, LH |
| 65663A | Guide, Vessel |
| 65904A | Bar Sub-assy, Vessel Stand |
| 65905A | Bar Sub-assy, Vessel |
| 65915 | Pin, Bezel Stand |
| 65927 | Clip, Bar |
| 65977 | Bracket, Vessel Stand |
| 65978 | Bracket, Vessel Stand |
| 66123 | Bracket, Sub-frame Mounting |
| 66243A | Protector, Rear Body, NO.1 |
| 66304 | Frame Sub-assy, Sub |
| 66347A | Gusset, Chassis Rail |
| 66353 | Bracket, Sub Frame |
| 66354 | Bracket, Sub Frame Anchor, LH |
| 66415 | Bracket, Shim Mounting |
| 66445A | Brace, Frame TO RR |
| 66447 | Brace, Frame TO Rear Body Floor |
| 66451C | Plate, U Bolt |
| 66471B | Reinforcement, Frame U Bolt |
| 66481B | Plate, Blank, RH |
| 66482A | Plate, Blank, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
