Toyota Dyna 200/Toyoace G25
1995-05 → 2000-05 · chassis BU1##,2##,RZU100,140,XZU130,140 · catalogue 751160 · Japan
Discontinued model
Data version 2001-01

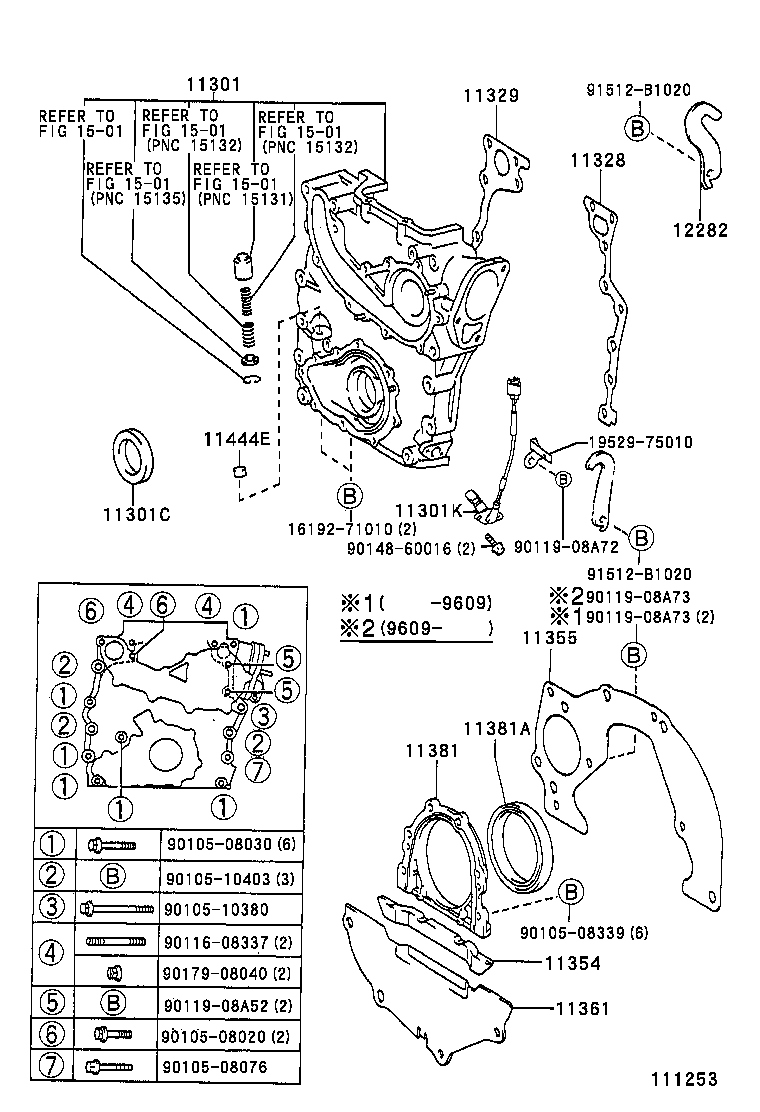

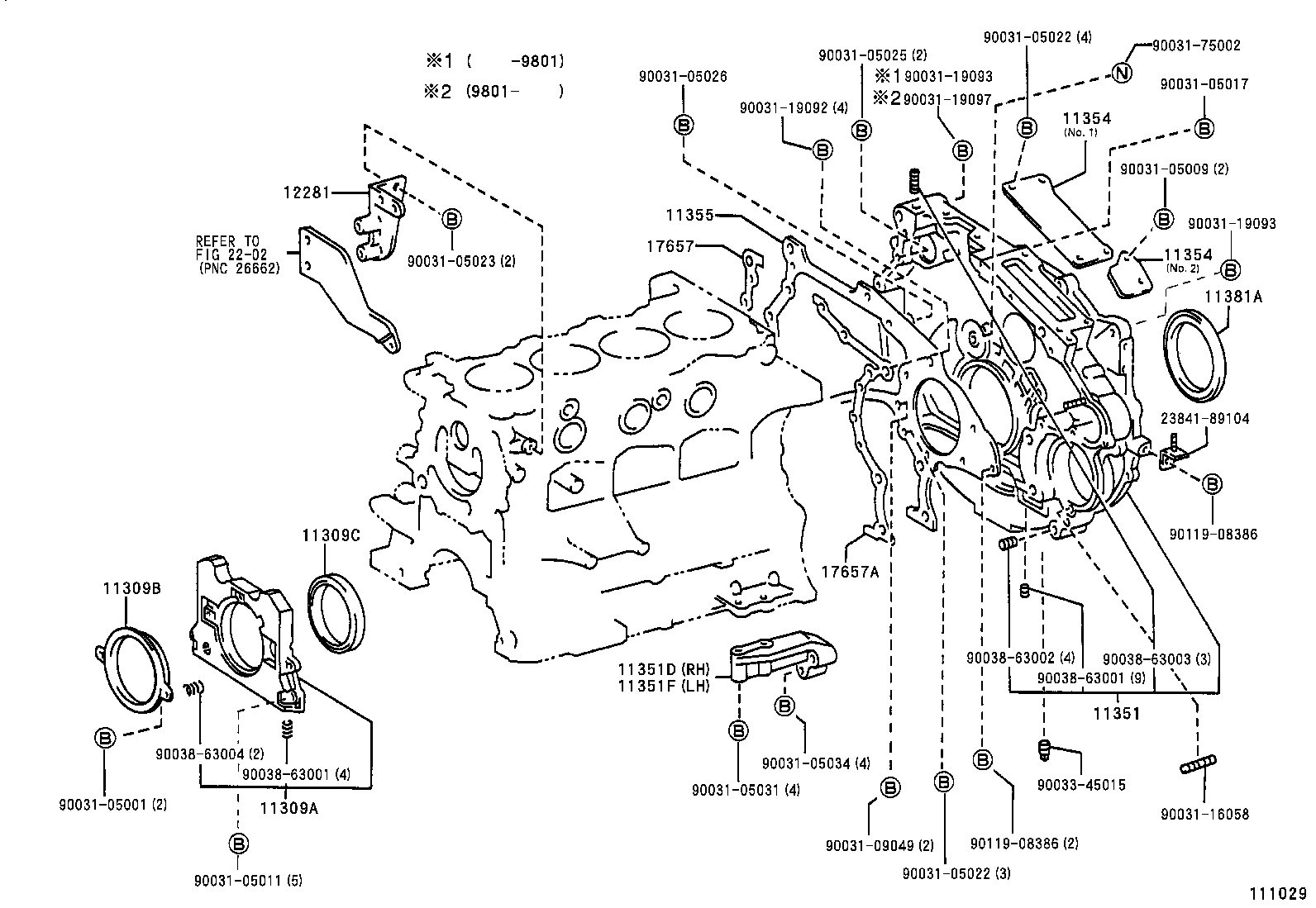

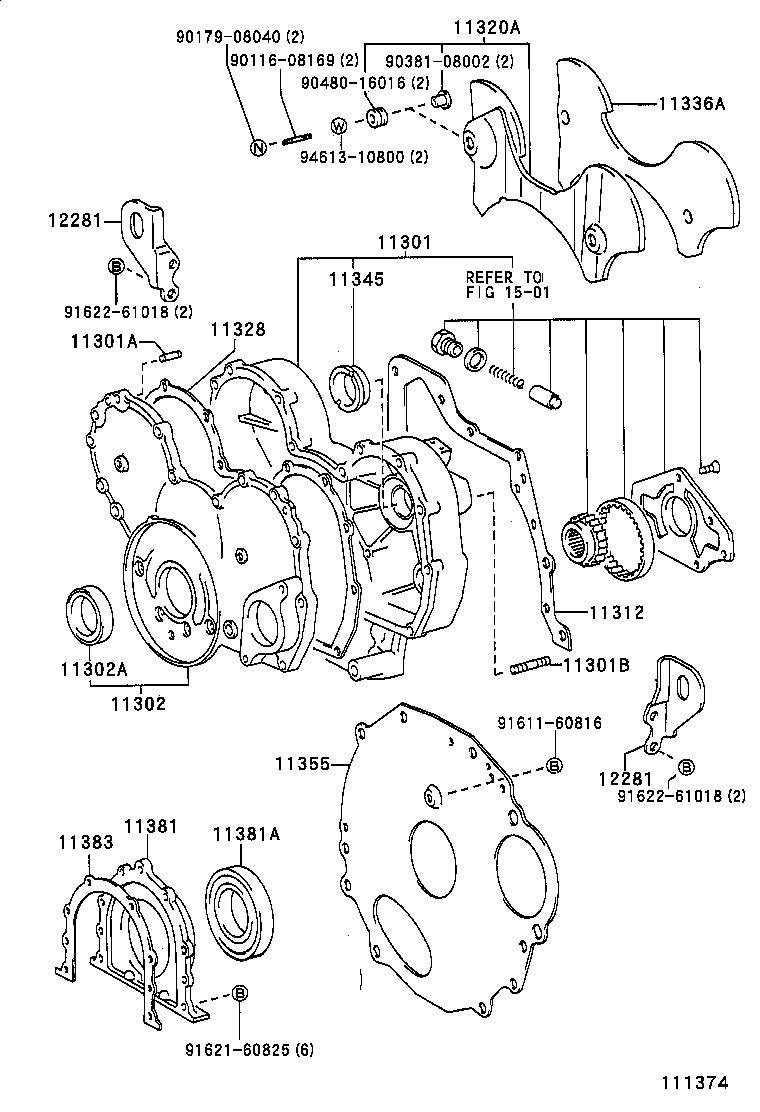

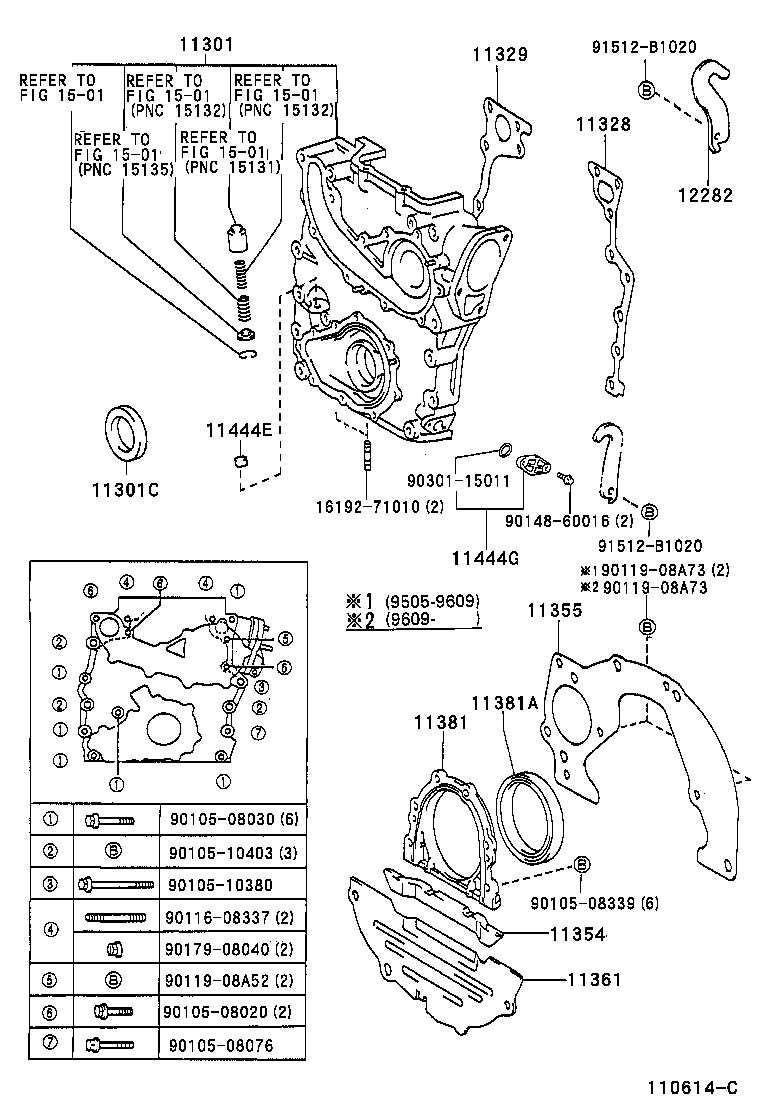

Timing Gear Cover & Rear End Plate
33 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301 | Case Sub-assy, Timing Gear |
| 11301A | Pin, Straight(FOR TIMING GEAR CASE) |
| 11301B | Bolt,Stud(FOR TIMING GEAR CASE) |
| 11301C | Seal, Oil(FOR TIMING GEAR CASE OR TIMING CHAIN CASE) |
| 11301K | Sensor, Crank Position |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302A | Seal, Oil(FOR TIMING CHAIN OR BELT COVER) |
| 11309A | Retainer Sub-assy, Oil Seal |
| 11309B | Seal(FOR OIL SEAL RETAINER) |
| 11309C | Seal, Oil Seal Retainer, NO.2 |
| 11312 | Gasket, Front End Plate |
| 11320A | Cover Assy, Timing Gear, NO.2 |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11329 | Gasket, Timing Gear Rear Cover |
| 11336A | Insulator, Timing Gear Cover |
| 11345 | Bearing, Injection Pump Gear Thrust |
| 11351 | Housing, Flywheel |
| 11351D | Plate, Stiffener, RH(FOR FLYWHEEL HOUSING) |
| 11351F | Plate, Stiffener, LH(FOR FLYWHEEL HOUSING) |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11355A | Plug, Hole(FOR REAR END PLATE) |
| 11361 | Cover, Flywheel Housing Under |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 11383 | Gasket, Engine Rear Oil Seal Retainer |
| 11444E | Plug, Hole |
| 11444G | Plug, Hole(FOR TIMING BELT CASE) |
| 12281 | Hanger, Engine, NO.1 |
| 12282 | Hanger, Engine, NO.2 |
| 17657 | Gasket, Rear Plate |
| 17657A | Gasket, Rear Plate, NO.2 |
| 21928C | Support, Throttle Wire |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
