Toyota Dyna 200/Toyoace G25
1995-05 → 2000-05 · chassis BU1##,2##,RZU100,140,XZU130,140 · catalogue 751160 · Japan
Discontinued model
Data version 2001-01

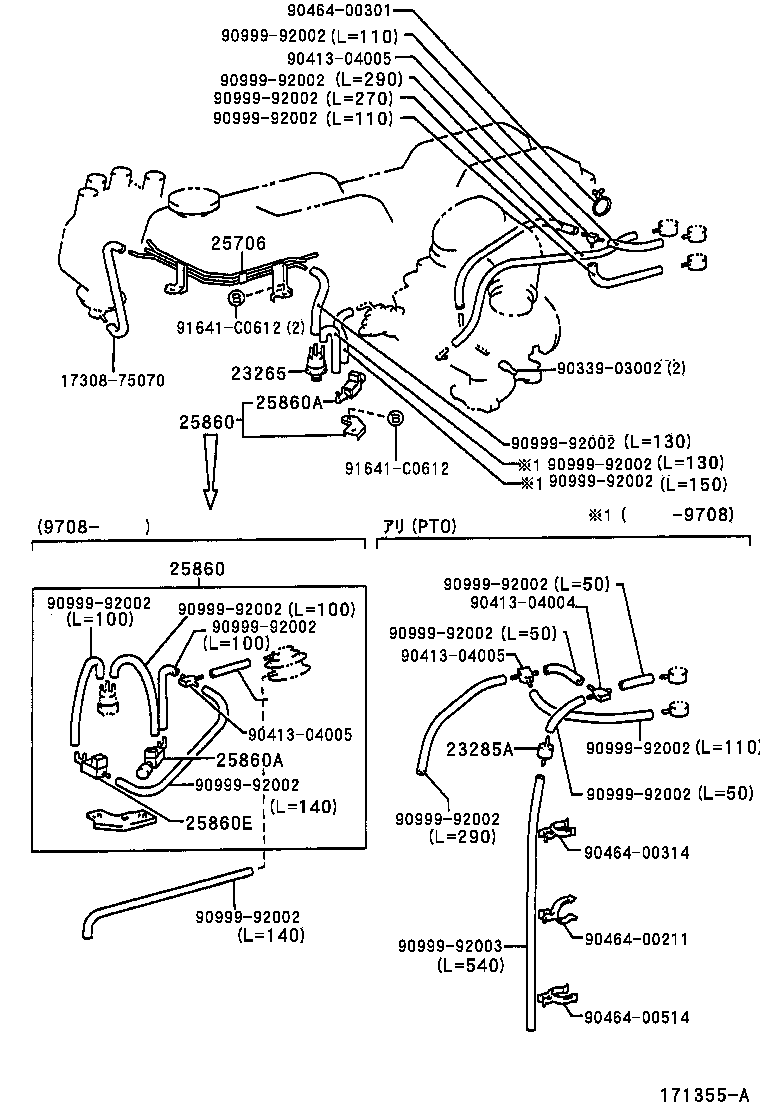

Vacuum Piping
32 part groups · 13 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 17341E | Clip, NO.1(FOR IDLE-UP HOSE) |
| 17341T | Hose, Air, NO.1 |
| 17342K | Clip(FOR VACUUM HOSE) |
| 17342L | Hose, Air, NO.2 |
| 17345D | Hose, Air, NO.5 |
| 17345E | Clamp OR Clip(FOR AIR HOSE, NO.5) |
| 17346B | Hose, Air, NO.6 |
| 17346E | Clip(FOR AIR HOSE NO.6) |
| 17630 | Valve Assy, Air Control |
| 17650 | Valve Assy, Vacuum Switching |
| 17650E | Valve, Vacuum Switching |
| 17650H | Valve, Vacuum Switching |
| 17810A | Filter Assy, Air |
| 22233 | Hose, Lpg Auxiliary Air Valve, NO.1 |
| 22233A | Clip(FOR LPG AUXILIARY AIR VALVE NO.1) |
| 22270K | Valve Assy, Lpg Idle Speed Control |
| 22278A | Gasket, Lpg Idle Speed Control Valve |
| 23265 | Filter, Gas, NO.1 |
| 23285A | Valve, Check, NO.1 |
| 23288 | Jet, NO.1 |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25760A | Hose Assy, Vacuum Transmitting |
| 25760C | Hose Assy, Vacuum Transmitting, NO.3 |
| 25760D | Hose Assy, Vacuum Transmitting, NO.4 |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860A | Valve, Vacuum Switching, NO.1 |
| 25860D | Valve Assy, Vacuum Switching, NO.2 |
| 25860E | Valve, Vacuum Switching, NO.2 |
| 25861 | Bracket, Vacuum Switching Valve |
| 25861A | Bracket, Vacuum Switching Valve, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
