Toyota Dyna 200/Toyoace G25
1995-05 → 2000-05 · chassis BU1##,2##,RZU100,140,XZU130,140 · catalogue 751160 · Japan
Discontinued model
Data version 2001-01
Front Steering Gear & Link
123 part groups · 15 illustrations
Illustrations
Part groups

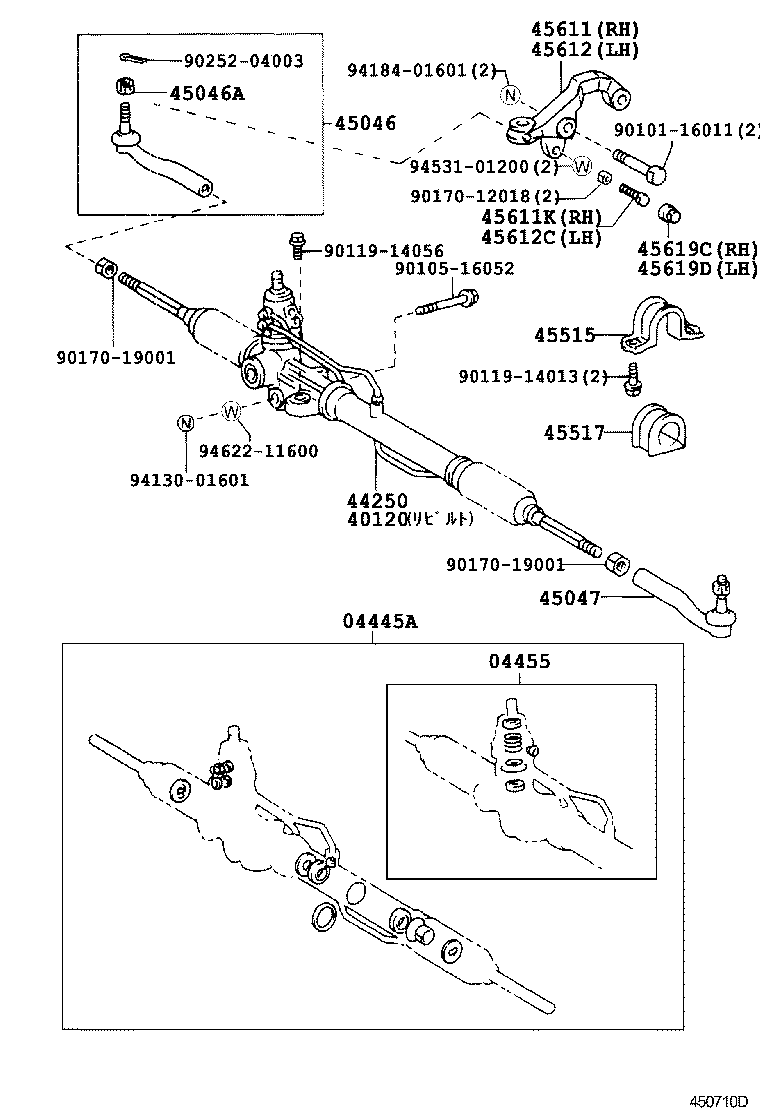

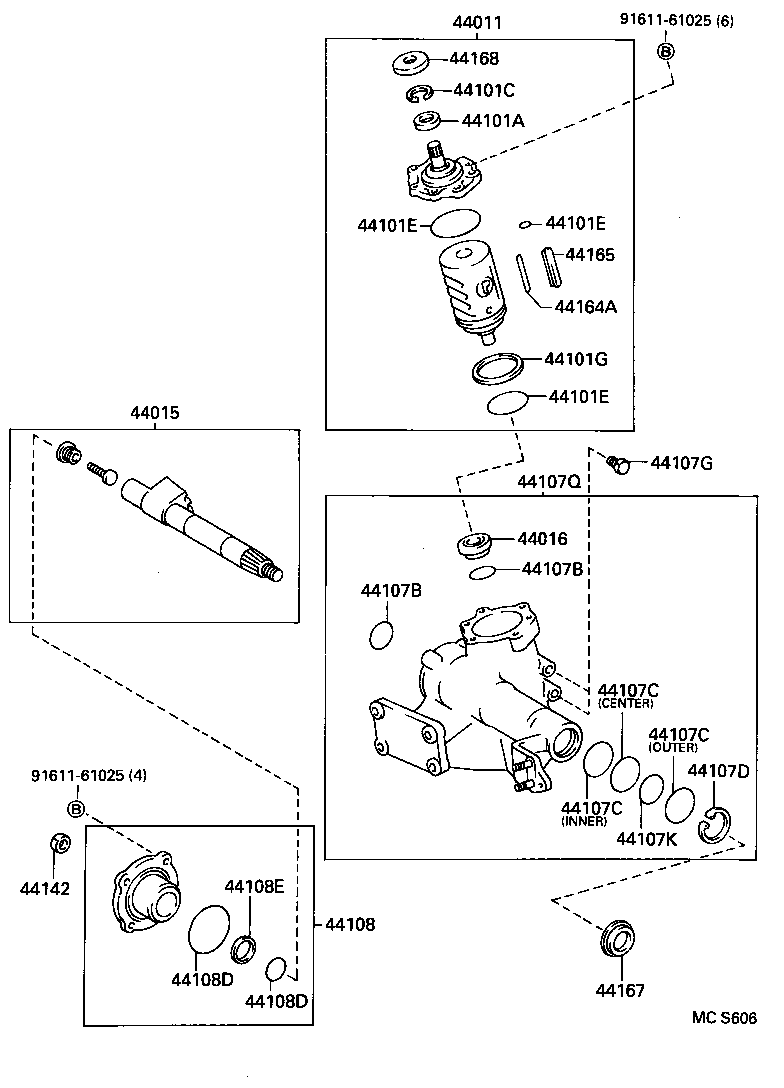

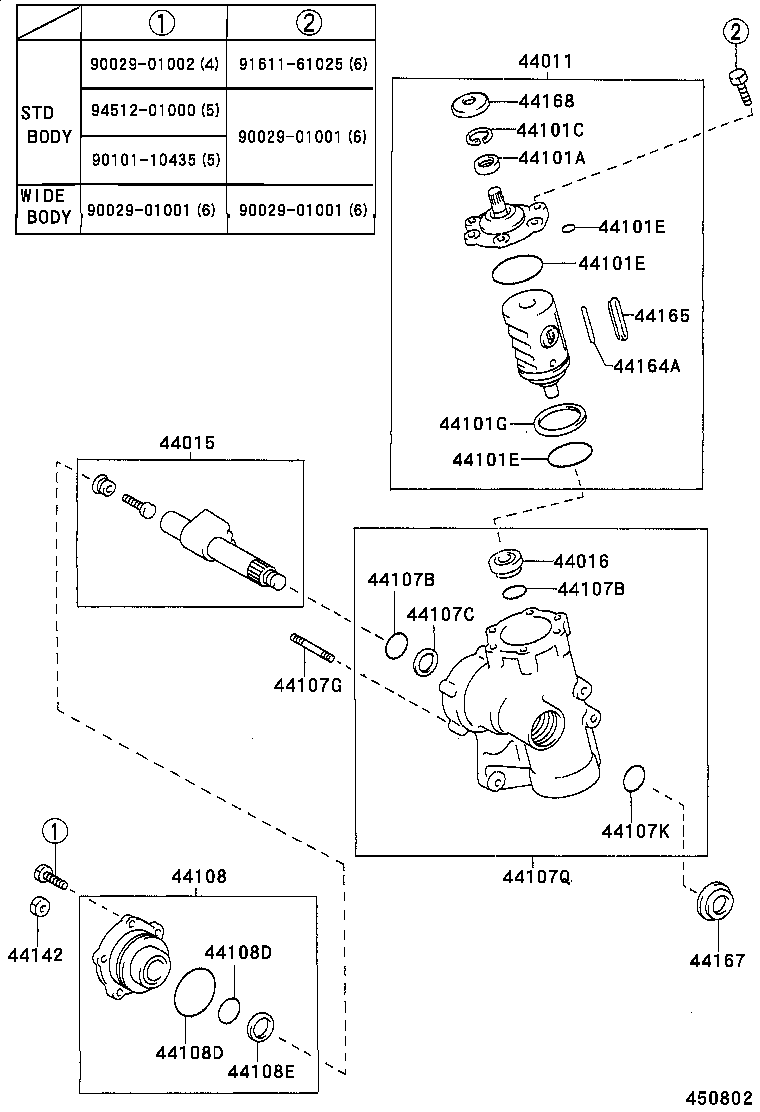

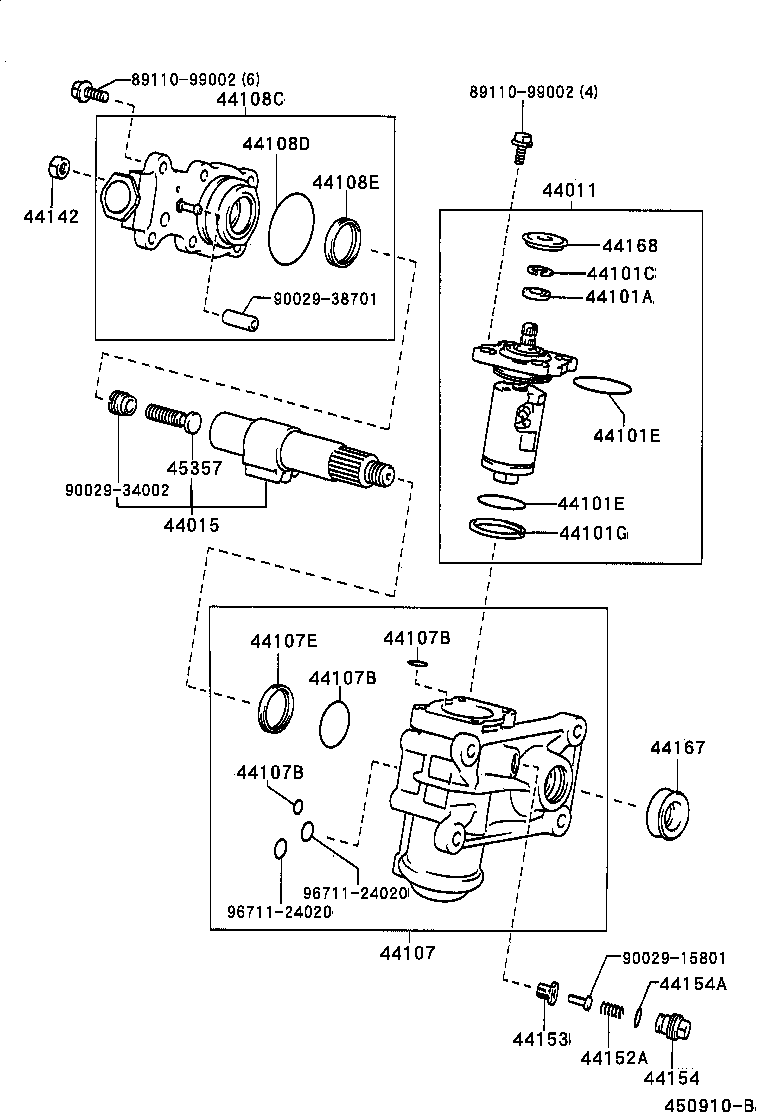

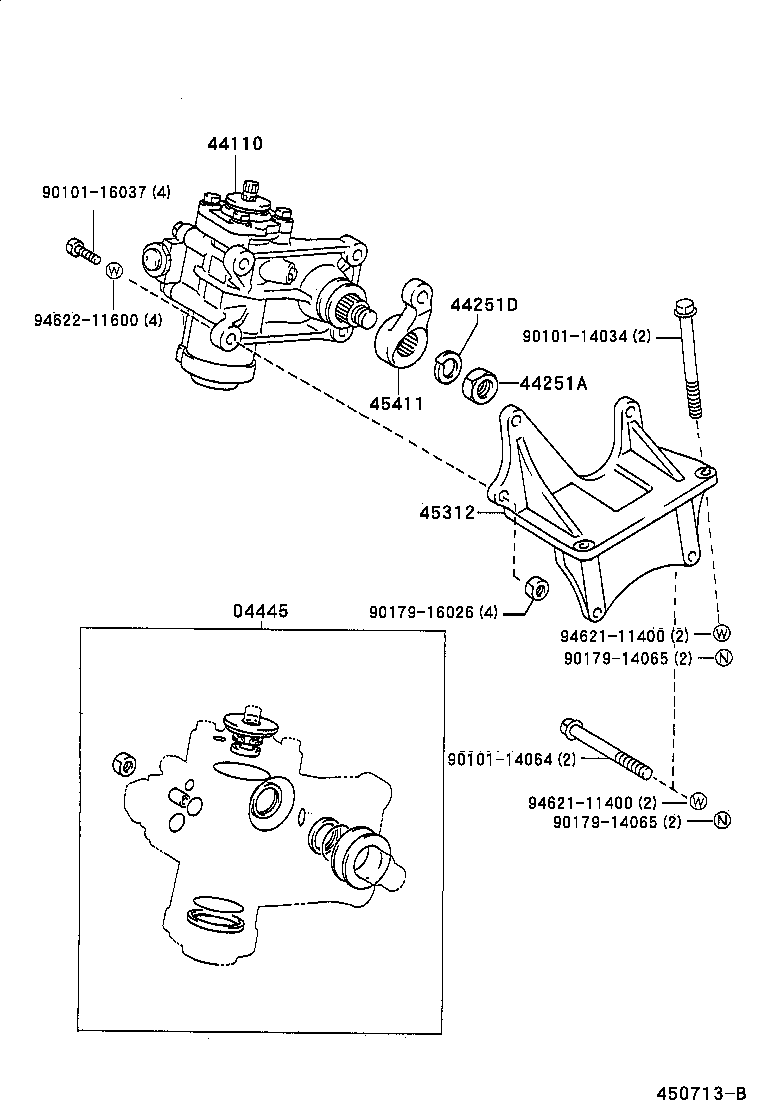

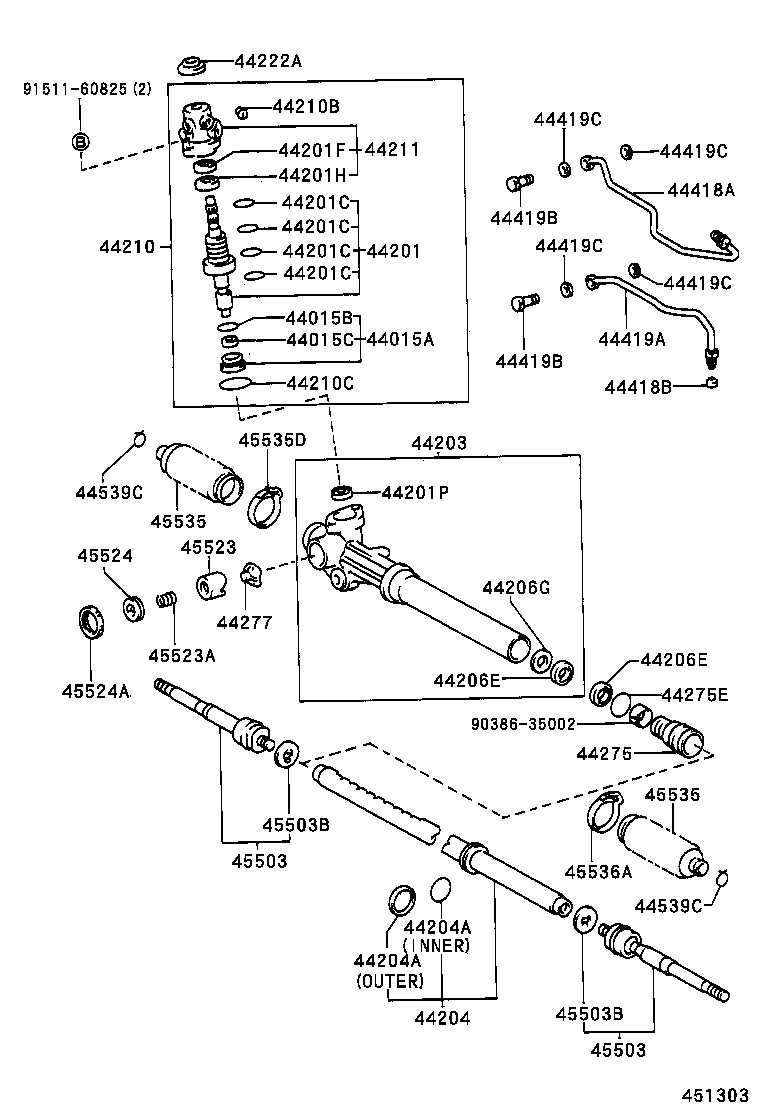

| PNC | Description |
|---|---|
| 04445 | Gasket Kit, Power Steering Gear(FOR RECIRCULATING BALL) |
| 04445A | Gasket Kit, Power Steering Gear(FOR RACK & PINION) |
| 04455 | Gasket Kit, Power Steering Control Valve Overhole |
| 04455A | Gasket Kit, Power Steering Cross Shaft Overhole |
| 40120 | Gear Assy,Power Steering,Rebuilt |
| 44011 | Piston Sub-assy, Power |
| 44015 | Shaft Sub-assy, Sector |
| 44015A | Nut Sub-assy, Bearing Guide |
| 44015B | Ring, O(FOR BEARING GUIDE NUT) |
| 44015C | Seal, Oil(FOR BEARING GUIDE NUT) |
| 44016 | Case Sub-assy, Worm Bearing |
| 44101A | Seal, Type T Oil(FOR STEERING WORM) |
| 44101C | Ring, Hole Snap(FOR STEERING WORM OIL SEAL) |
| 44101E | Ring, O(FOR STEERING WORM) |
| 44101G | Seal, Dust(FOR STEERING WORM) |
| 44107 | Housing Sub-assy, Power Steering Gear |
| 44107B | Ring, O(FOR POWER STEERING GEAR HOUSING) |
| 44107C | Ring(FOR POWER STEERING GEAR HOUSING) |
| 44107D | Ring, Hole Snap(FOR POWER STEERING GEAR HOUSING) |
| 44107E | Seal, Oil(FOR POWER STEERING GEAR HOUSING) |
| 44107G | Bolt, Stud(FOR POWER STEERING GEAR HOUSING) |
| 44107K | Ring, O(FOR POWER STEERING GEAR HOUSING) |
| 44107Q | Housing Sub-assy, Steering W/Name Plate |
| 44108 | Cover Sub-assy, Side |
| 44108C | Cover Sub-assy, Sector |
| 44108D | Ring, O(FOR SECTOR COVER) |
| 44108E | Ring(FOR SECTOR COVER) |
| 44108F | Seal, Dust(FOR SECTOR COVER) |
| 44110 | Gear Assy, Power Steering |
| 44110D | Bolt(FOR POWER STEERING GEAR) |
| 44142 | Nut, Lock |
| 44152A | Spring, Compression(FOR POWER PISTON PLUNGER) |
| 44153 | Guide, Power Piston Plunger |
| 44154 | Nut, Power Piston Plunger Guide |
| 44154A | Ring, O(FOR POWER PISTON PLUNGER GUIDE NUT) |
| 44164A | Ring, Power Piston |
| 44165 | Ring, Seal, NO.1 |
| 44167 | Cover, Sector Shaft Dust |
| 44168 | Cover, Worm Shaft Dust |
| 44201 | Valve Sub-assy, Power Steering Control |
| 44201C | Ring(FOR POWER STEERING CONTROL VALVE) |
| 44201F | Seal, Oil(FOR POWER STEERING CONTROL VALVE) |
| 44201H | Bearing(FOR POWER STEERING CONTROL VALVE UPPER) |
| 44201P | Bearing(FOR POWER STEERING CONTROL VALVE LOWER) |
| 44203 | Housing Sub-assy, Power Steering Rack |
| 44204 | Rack Sub-assy, Power Steering |
| 44204A | Ring(FOR RACK STEERING PISTON) |
| 44206E | Seal, Oil, NO.1(FOR POWER STEERING CYLINDER TUBE) |
| 44206G | Spacer, NO.1(FOR POWER STEERING CYLINDER TUBE) |
| 44210 | Valve Assy, Power Steering Control |
| 44210B | Seat, Union(FOR POWER STEERING CONTROL VALVE) |
| 44210C | Ring, O(FOR POWER STEERING CONTROL VALVE) |
| 44211 | Housing, Control Valve |
| 44222A | Cover, Dust(FOR POWER STEERING GEAR) |
| 44250 | Gear Assy, Power Steering(FOR RACK & PINION) |
| 44251A | Nut, Castle(FOR PITMAN ARM) |
| 44251D | Washer(FOR PITMAN ARM) |
| 44275 | Stopper, Cylinder End |
| 44275E | Ring, O(FOR RACK END GUIDE) |
| 44277 | Seat, Rack Guide |
| 44418A | Tube, Steering Right Turn Pressure |
| 44418B | Seat, Union(FOR STEERING TURN PRESSURE TUBE) |
| 44419A | Tube, Steering Left Turn Pressure |
| 44419B | Bolt, Union(FOR STEERING TURN PRESSURE TUBE) |
| 44419C | Gasket(FOR STEERING TURN PRESSURE TUBE) |
| 44539C | Ring, Set(FOR POWER STEERING RACK END DUST SEAL) |

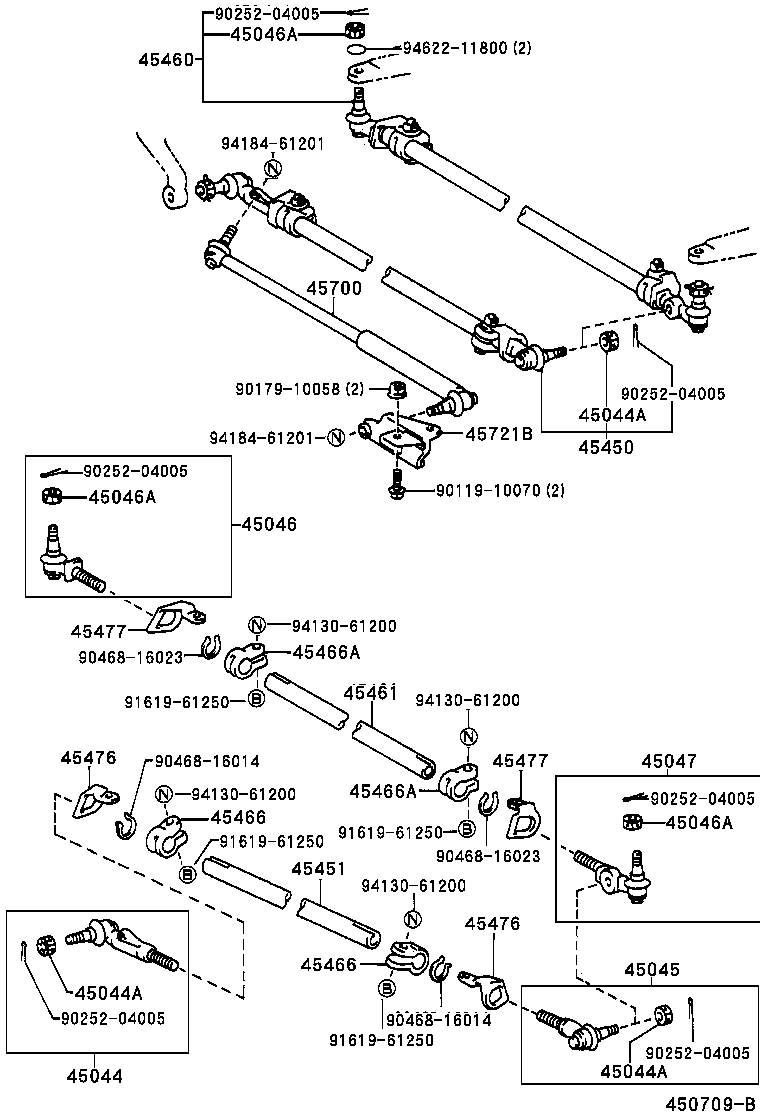

| 45044 | End Sub-assy, Steering Relay Rod, RH |
| 45044A | Nut, Castle(FOR RELAY ROD) |
| 45045 | End Sub-assy, Steering Relay Rod, LH |
| 45046 | End Sub-assy, Tie Rod, RH |
| 45046A | Nut, Castle(FOR TIE ROD END) |
| 45047 | End Sub-assy, Tie Rod, LH |

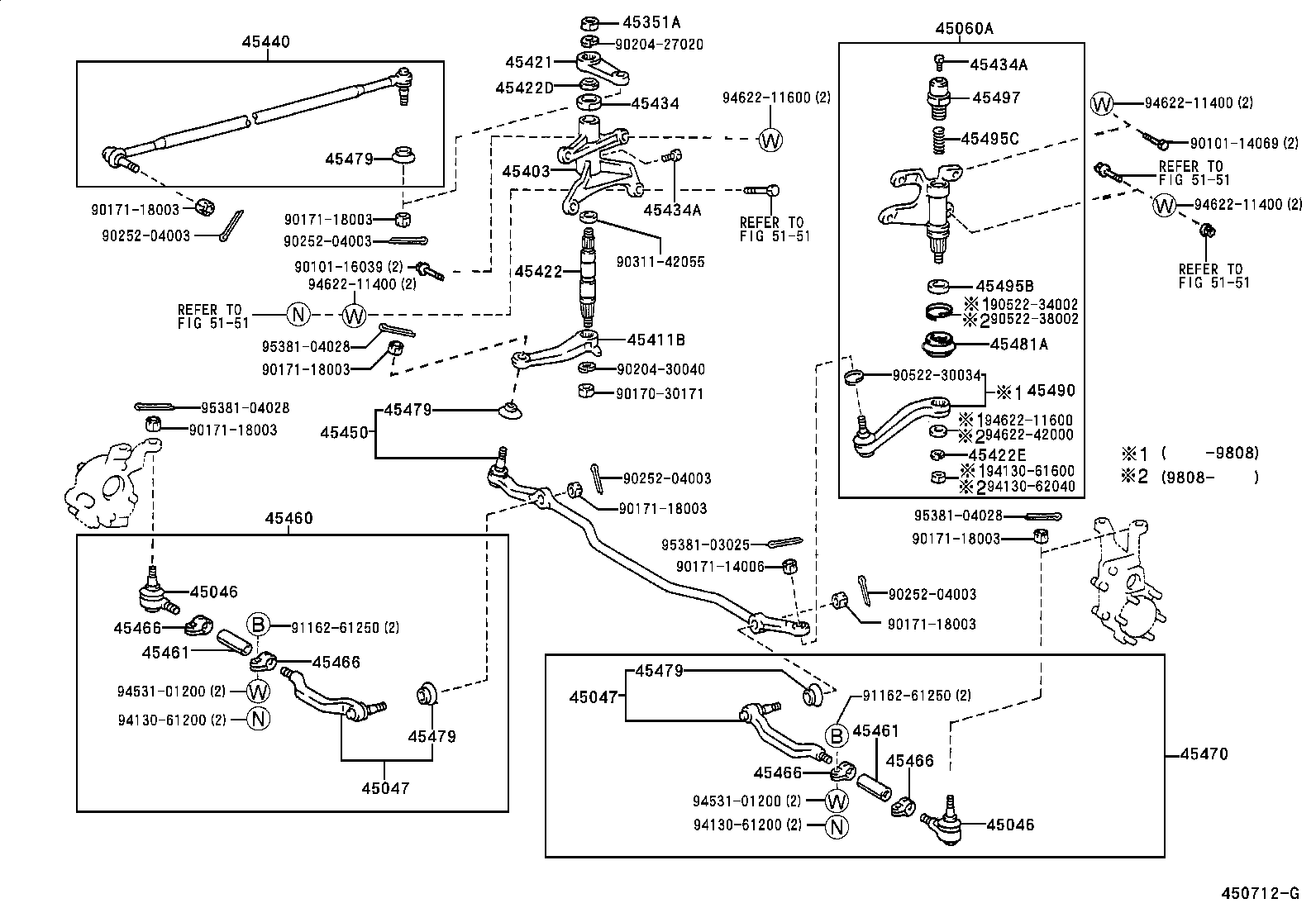

| 45060A | Bracket Assy, Idler Arm W/Arm |
| 45312 | Bracket, Steering Gear Housing |
| 45351A | Nut, Hexagon(FOR SECTOR SHAFT TO PITMAN ARM SETTING) |
| 45357 | Screw, Sector Shaft Adjusting |
| 45403 | Bracket Sub-assy, Center Arm |
| 45411 | Arm, Pitman |
| 45411B | Arm, Pitman, NO.2 |
| 45421 | Arm, Steering Center |
| 45422 | Shaft, Center Arm |
| 45422D | Seal(FOR CENTER ARM SHAFT) |
| 45422E | Washer(FOR CENTER ARM SHAFT) |
| 45434 | Cap, Center Arm Bracket |
| 45434A | Plug(FOR CENTER ARM BRACKET CAP) |
| 45440 | Link Assy, Steering Drag |
| 45440B | Nut, Castle(FOR STEERING DRAG LINK) |
| 45450 | Rod Assy, Steering Relay |
| 45451 | Rod, Steering Relay |
| 45460 | Rod Assy, Tie, RH |
| 45461 | Rod, Steering Tie |
| 45466 | Clamp, Tie Rod End |
| 45466A | Clamp, Relay Rod End |
| 45470 | Rod Assy, Tie, LH |
| 45476 | Plate, Turning Stopper |
| 45477 | Plate, Stopper |
| 45479 | Seal, Steering Link Joint Dust |
| 45481A | Seal, Steering Idler Arm Bushing Dust(FOR REAR STEERING) |
| 45490 | Arm Assy, Steering Idler |
| 45495B | Seal(FOR IDLER ARM SHAFT) |
| 45495C | Spring, Compression(FOR IDLER ARM SHAFT) |
| 45497 | Cap, Idler Arm Bracket |
| 45503 | End Sub-assy, Steering Rack |
| 45503B | Washer, Claw(FOR STEERING RACK END) |
| 45515 | Bracket, Steering Rack Housing, NO.2 |
| 45517 | Grommet, Steering Rack Housing, NO.2 |
| 45523 | Guide, Rack(FOR STEERING GEAR) |
| 45523A | Spring(FOR STEERING GEAR RACK GUIDE) |
| 45524 | Cap, Steering Rack Guide Spring |
| 45524A | Nut(FOR STEERING RACK GUIDE SPRING CAP) |
| 45535 | Boot, Steering Rack, NO.1 |
| 45535D | Clamp(FOR STEERING RACK BOOT NO.1) |
| 45536A | Clamp(FOR STEERING RACK BOOT NO.2) |
| 45611 | Arm, Steering Knuckle, RH |
| 45611D | Nut(FOR STEERING KNUCKLE ARM) |
| 45611E | Key, Woodruff(FOR STEERING IDLER ARM) |
| 45611K | Bolt(FOR STEERING KNUCKLE STOPPER RH) |
| 45612 | Arm, Steering Knuckle, LH |
| 45612C | Bolt(FOR STEERING KNUCKLE STOPPER LH) |
| 45619C | Cover, Steering Knuckle Stopper, RH |
| 45619D | Cover, Steering Knuckle Stopper, LH |
| 45700 | Damper Assy, Steering |
| 45721B | Bracket, Steering Damper, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
