Toyota Dyna/Toyoace
1999-05 → 2007-05 · chassis BU3##,BZU3##,RZU3##,XZU3## · catalogue 751170 · Japan
Discontinued model
Data version 2007-10
Camshaft & Valve

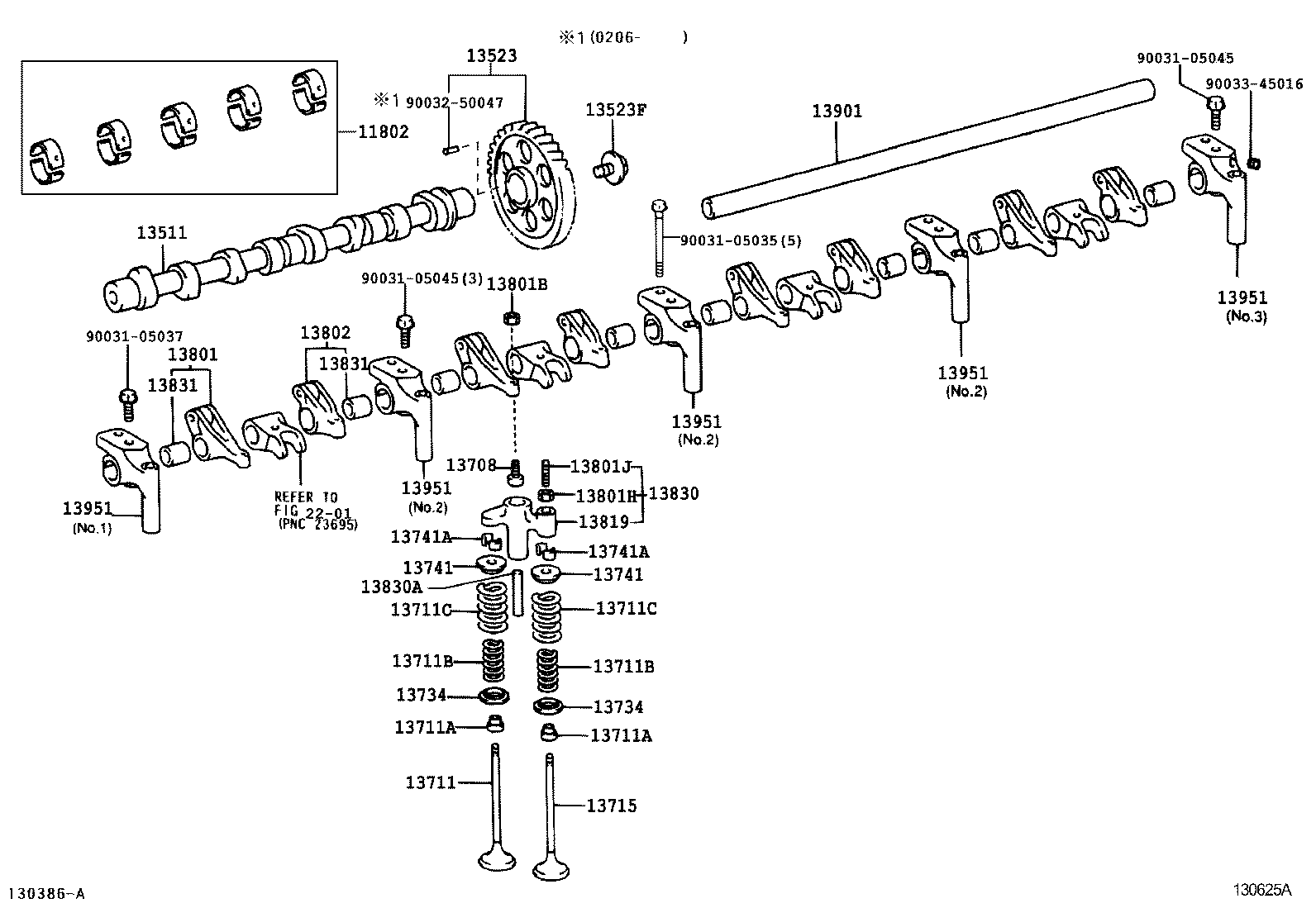

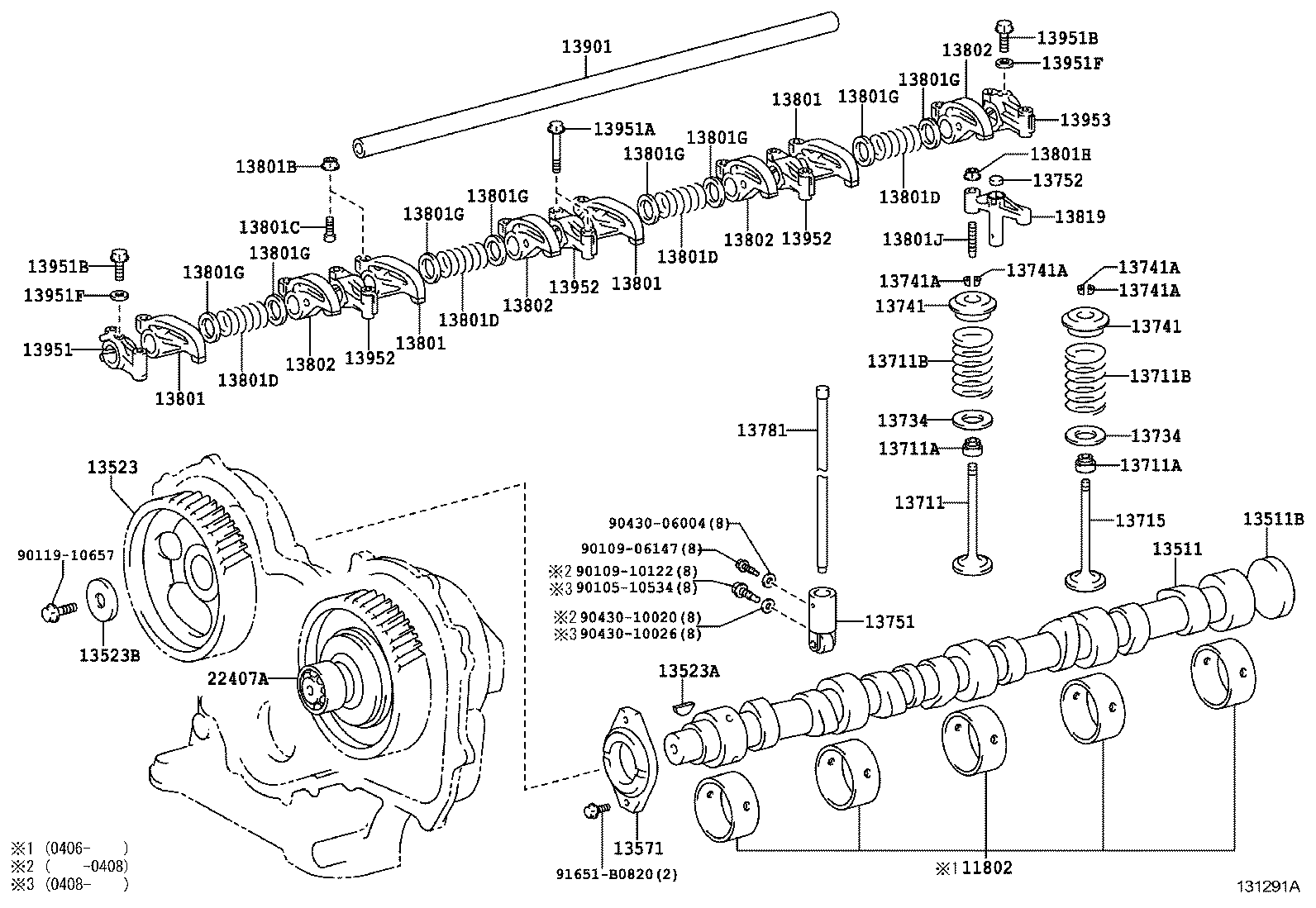

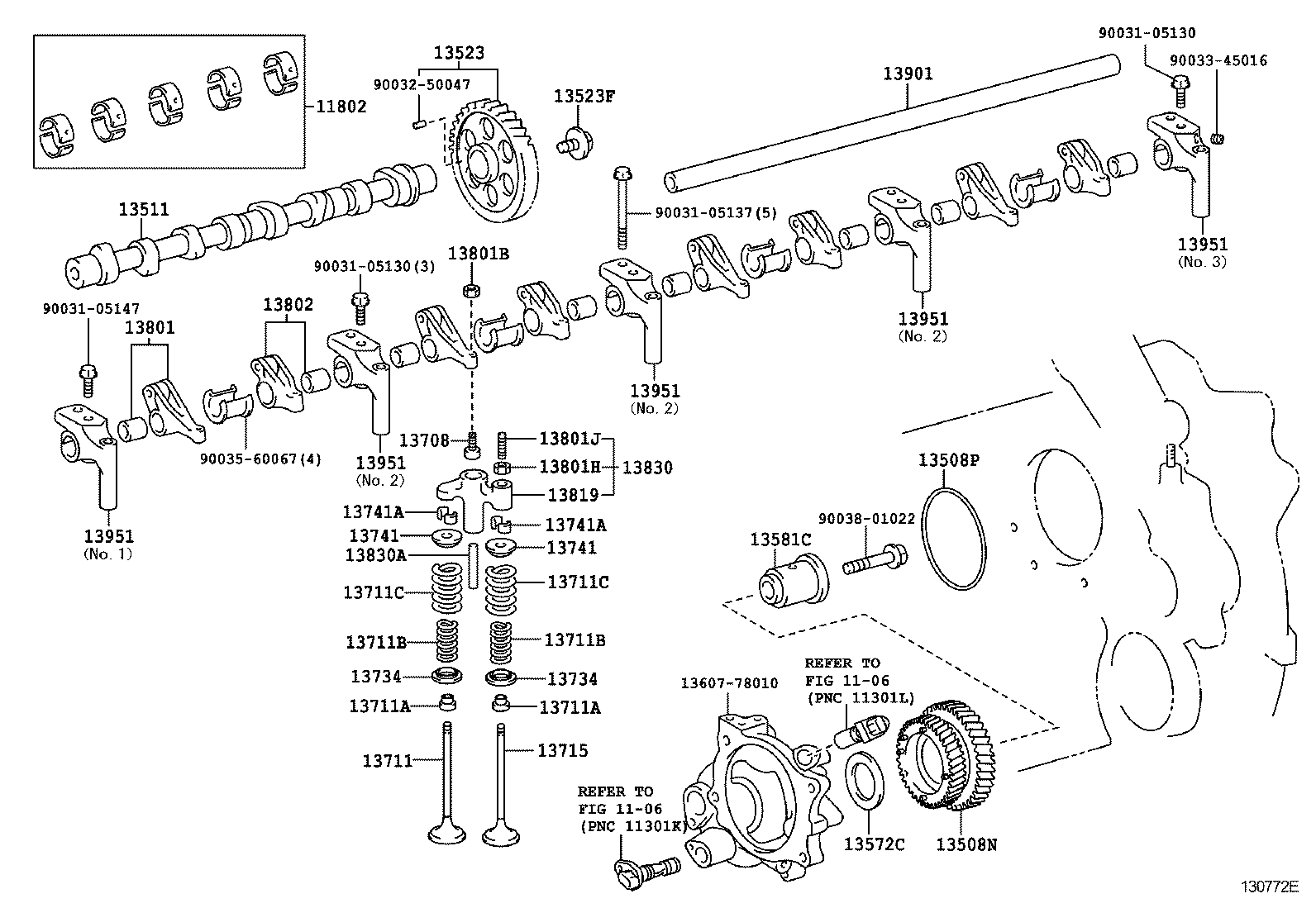

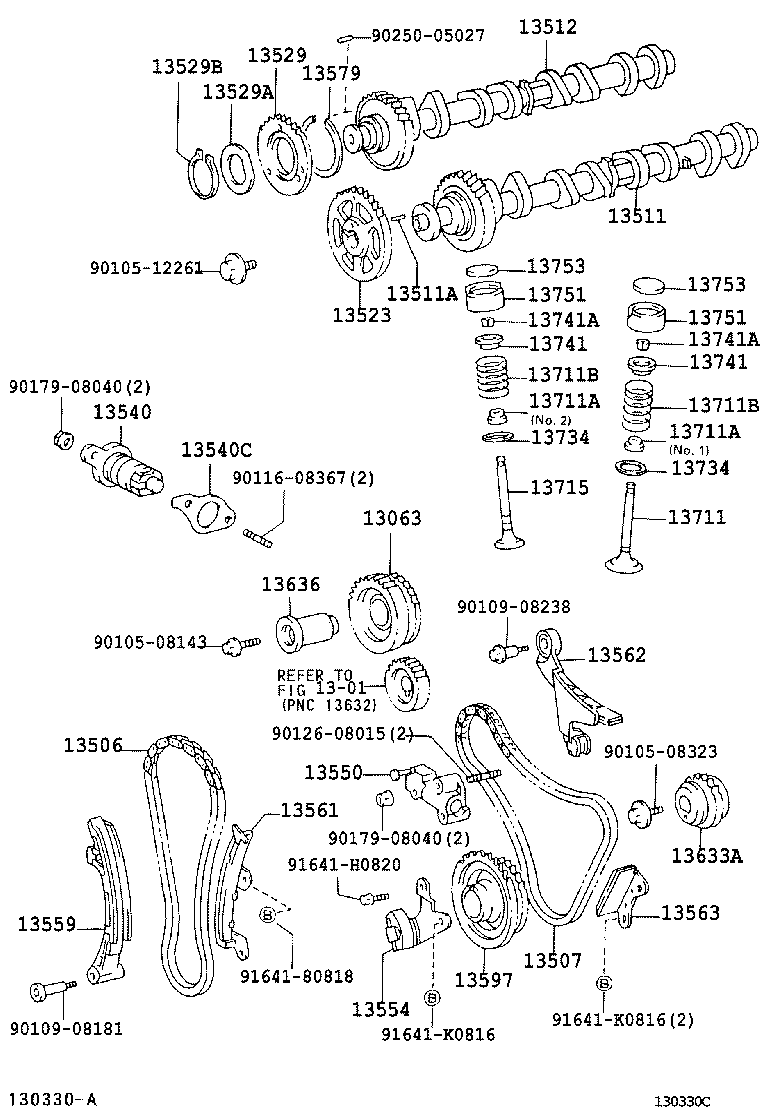

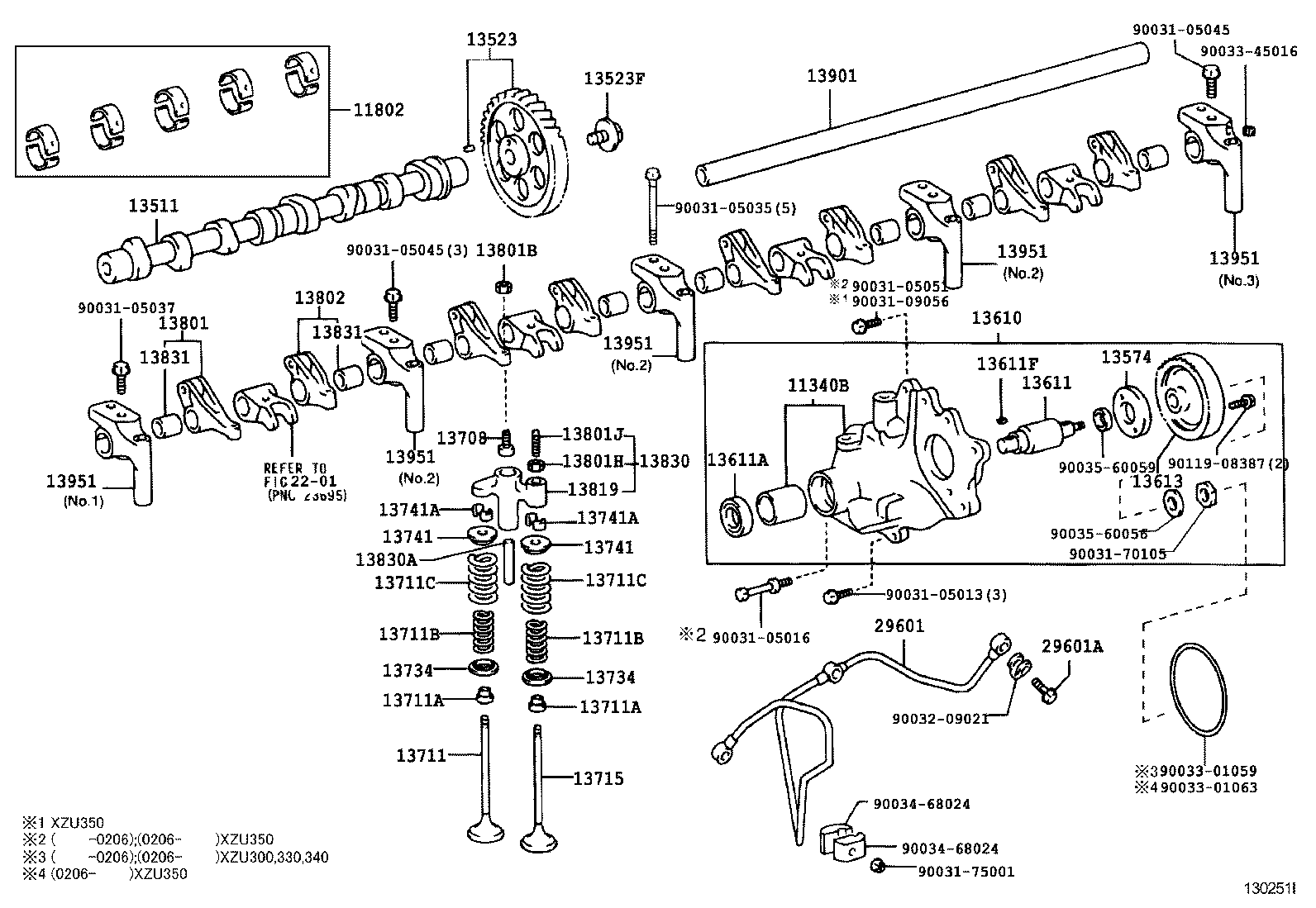

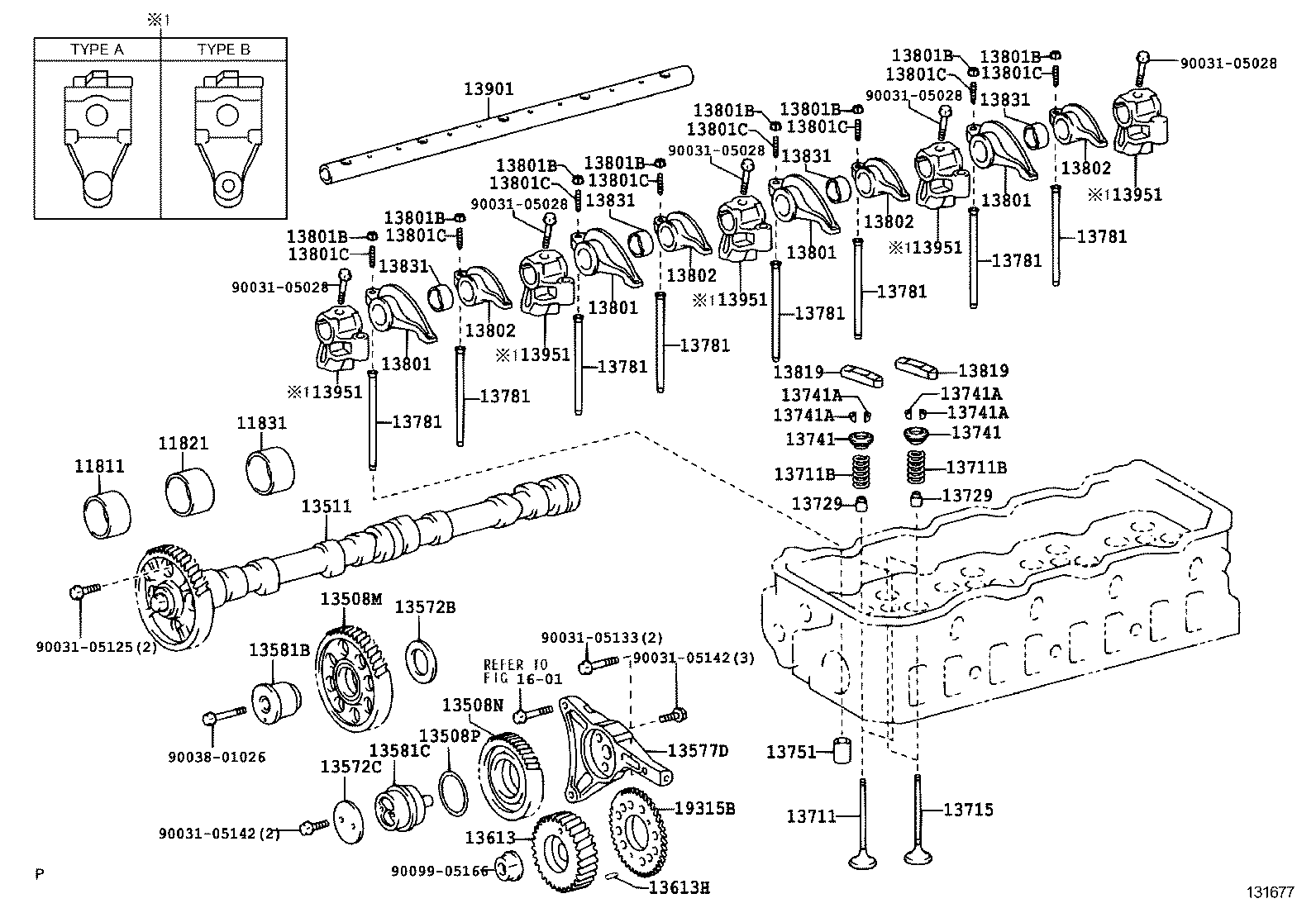

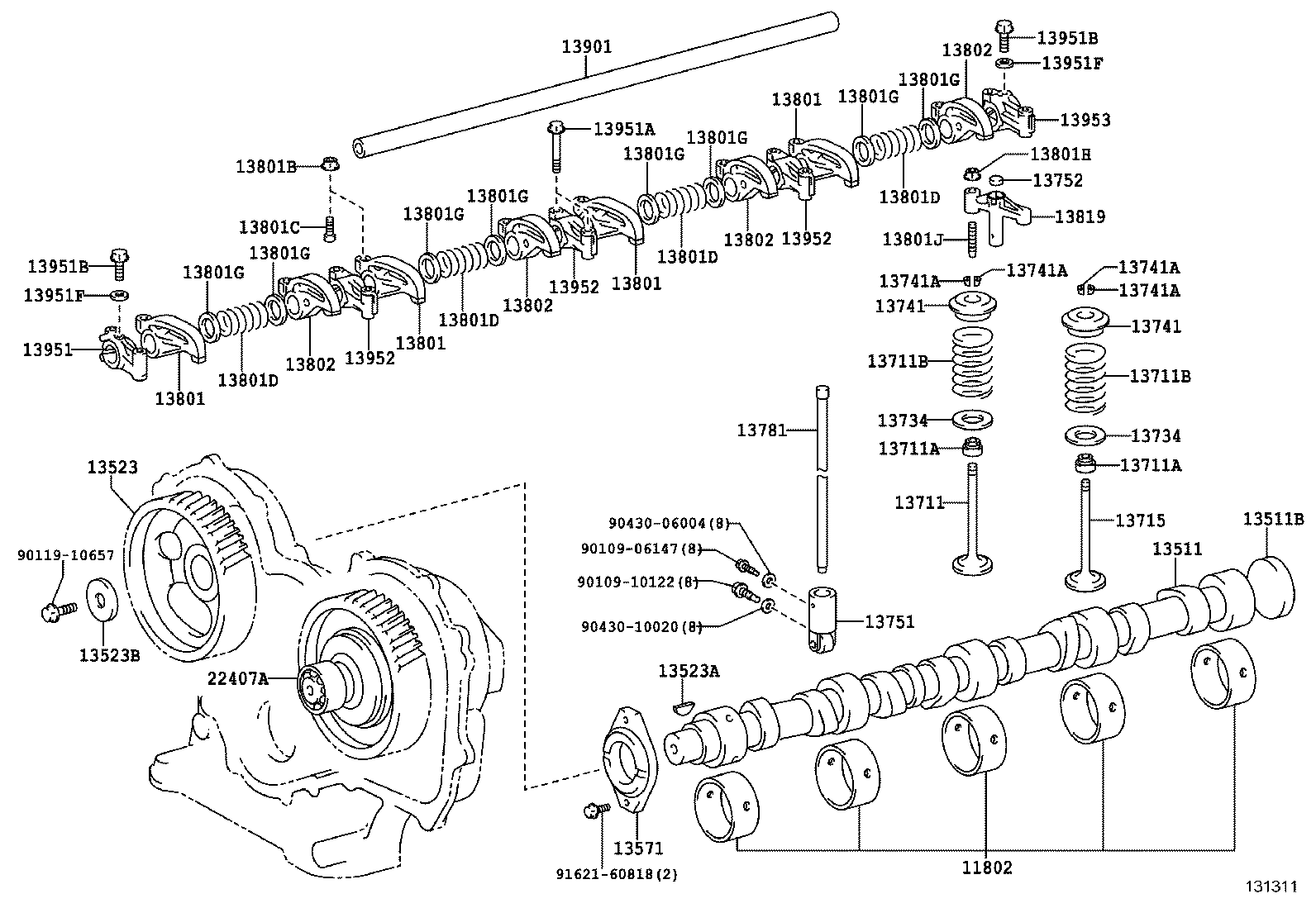

85 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 11340B | Sleeve(FOR INJECTION PUMP DRIVE SHAFT BEARING HOLDER) |
| 11802 | Bearing Set, Camshaft |
| 11811 | Bearing, Camshaft, NO.1 |
| 11821 | Bearing, Camshaft, NO.2 |
| 11831 | Bearing, Camshaft, NO.3 |
| 13063 | Gear Sub-assy, Balanceshaft Drive |
| 13506 | Chain Sub-assy |
| 13507 | Chain Sub-assy, NO.2 |
| 13508M | Gear Sub-assy, Idle, NO.1 |
| 13508N | Gear Sub-assy, Idle, NO.2 |
| 13508P | Ring, O(FOR IDLE GEAR) |
| 13511 | Camshaft |
| 13511A | Pin, Straight(FOR CAMSHAFT KNOCK) |
| 13511B | Plug, Expansion(FOR CAMSHAFT) |
| 13512 | Camshaft, NO.2 |
| 13523 | Gear OR Sprocket, Camshaft Timing |
| 13523A | Key, Woodruff(FOR TIMING GEAR) |
| 13523B | Washer, Plate(FOR TIMING GEAR) |
| 13523F | Bolt(FOR CAMSHAFT TIMING GEAR) |
| 13529 | Gear, Camshaft Sub |
| 13529A | Washer, Wave(FOR CAMSHAFT SUB GEAR) |
| 13529B | Ring, Shaft Snap(FOR CAMSHAFT SUB GEAR) |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13540C | Gasket(FOR CHAIN TENSIONER) |
| 13550 | Tensioner Assy, Chain, NO.2 |
| 13554 | Damper, Chain Vibration, NO.4 |
| 13559 | Slipper, Chain Tensioner |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13562 | Damper, Chain Vibration, NO.2 |
| 13563 | Damper, Chain Vibration, NO.3 |
| 13571 | Plate, Camshaft Thrust |
| 13572B | Plate, Idle Gear Thrust, NO.1 |
| 13572C | Plate, Idle Gear Thrust, NO.2 |
| 13574 | Plate, Pump Drive Shaft |
| 13577D | Plate, Lock |
| 13579 | Washer, Camshaft Timing Gear Bolt |
| 13581B | Shaft, Idle Gear, NO.1 |
| 13581C | Shaft, Idle Gear. NO.2 |
| 13597 | Sprocket, Crankshaft Timing, NO.2 |
| 13610 | Shaft Assy, Injection Pump Drive Housing |
| 13611 | Shaft, Injection |
| 13611A | Seal, Oil(FOR INJECTION SHAFT) |
| 13611F | Kye, Woodruff(FOR INJECTION SHAFT) |
| 13613 | Gear, Injection Pump Drive |
| 13613H | Pin, Straight(FOR INJECTION PUMP DRIVE GEAR) |
| 13633A | Gear, Balanceshaft Driven, NO.2 |
| 13636 | Shaft, Balanceshaft Drive Gear |
| 13708 | Screw Sub-assy, Valve Adjusting |
| 13711 | Valve, Intake |
| 13711A | Seal OR Ring, O(FOR VALVE STEM OIL) |
| 13711B | Spring, Compression(FOR INNER) |
| 13711C | Spring, Compression(FOR OUTER) |
| 13715 | Valve, Exhaust |
| 13716 | Cap, Valve Stem |
| 13729 | Shield, Valve Stem Oil |
| 13734 | Seat, Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13751 | Lifter, Valve |
| 13752 | Pad, Valve Lifter |
| 13753 | Shim, Valve Adjusting |
| 13781 | Rod, Valve Push |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13801B | Nut, Hexagon(FOR VALVE ADJUSTING) |
| 13801C | Screw, Valve Adjusting |
| 13801D | Spring, Compression(FOR ROCKER ARM) |
| 13801G | Washer, Plate(FOR VALVE ROCKER ARM) |
| 13801H | Nut |
| 13801J | Screw, Valve Adjusting |
| 13802 | Arm Sub-assy, Valve Rocker, NO.2 |
| 13819 | Bridge, Valve |
| 13830 | Bridge Assy, Valve |
| 13830A | Pin, Crosshead |
| 13831 | Bushing, Valve Rocker Arm |
| 13901 | Shaft Sub-assy, Valve Rocker, NO.1 |
| 13951 | Support, Valve Rocker, NO.1 |
| 13951A | Bolt(FOR ROCKER SUPPORT SET) |
| 13951B | Screw OR Bolt(FOR VALVE ROCKER SHAFT LOCK) |
| 13951F | Washer, Plate(FOR VALVE ROCKER SUPPORT) |
| 13952 | Support, Valve Rocker, NO.2 |
| 13953 | Support, Valve Rocker, NO.3 |
| 19315B | Plate, Crank Angle Sensor |
| 22407A | Gear Sub-assy, Distributor Drive |
| 29601 | Pipe Sub-assy, Oil(FOR INJECTION PUMP DRIVE HOUSING SHAFT) |
| 29601A | Bolt, Union(FOR INJECTION PUMP DRIVE HOUSING SHAFT) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
