Toyota Dyna/Toyoace
2006-10 → 2011-06 · chassis BZU3##,TRU3##,500,XZU3##,5## · catalogue 751180 · Japan
Discontinued model
Data version 2012-01

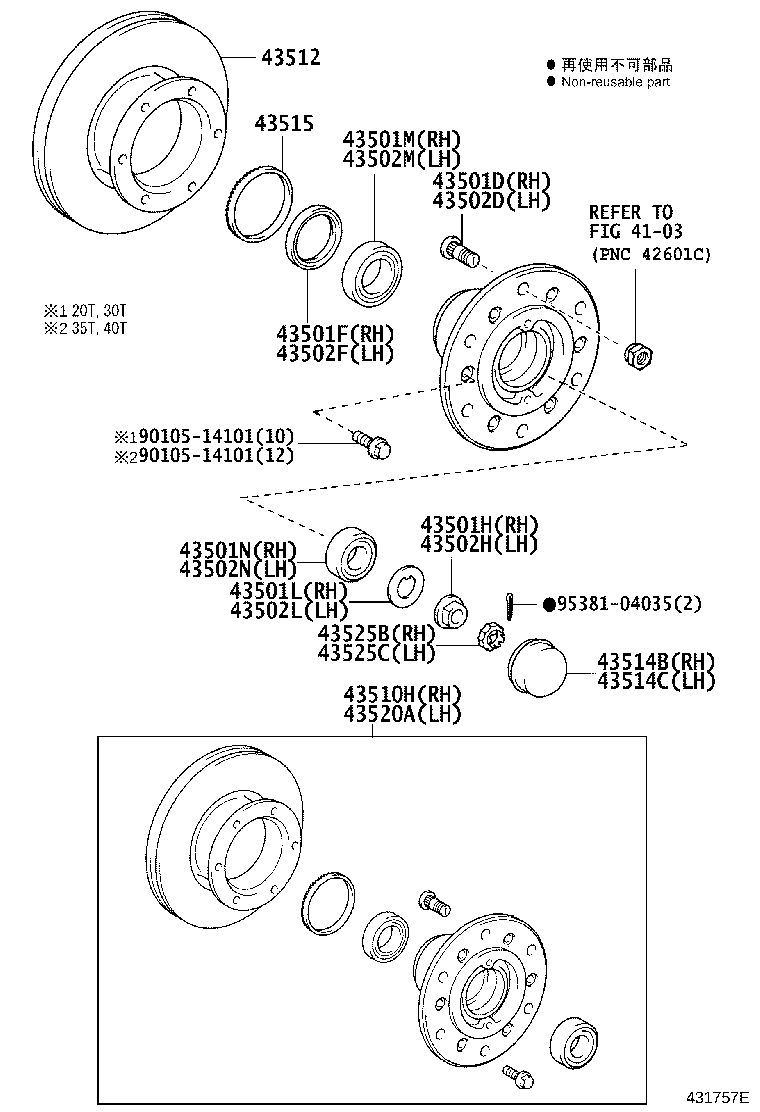

Front Axle Hub
39 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 42419A | Screw, Front Axle Bearing Lock Nut |
| 42427B | Nut, Front Axle Bearing Lock |
| 42428A | Plate, Front Axle Lock Nut |
| 43246A | Deflector, Front Wheel Bearing Dust, NO.1 RH |
| 43246B | Deflector, Front Wheel Bearing Dust, NO.1 LH |
| 43410S | Ring, Snap (FOR FRONT DRIVE SHAFT RH) |
| 43410U | Shim (FOR FRONT DRIVE SHAFT SNAP RING RH) |
| 43420D | Shim (FOR FRONT DRIVE SHAFT SNAP RING LH) |
| 43420E | Ring, Snap (FOR FRONT DRIVE SHAFT LH) |
| 43501D | Bolt, Hub (FOR FRONT AXLE RH) |
| 43501E | Bearing (FOR FRONT AXLE HUB RH) |
| 43501F | Seal, Oil (FOR FRONT AXLE HUB RH) |
| 43501H | Nut (FOR FRONT AXLE SHAFT RH) |
| 43501L | Washer, Claw (FOR FRONT AXLE HUB RH) |
| 43501M | Bearing (FOR FRONT AXLE HUB INNER RH) |
| 43501N | Bearing (FOR FRONT AXLE HUB OUTER RH) |
| 43502D | Bolt, Hub (FOR FRONT AXLE LH) |
| 43502E | Bearing (FOR FRONT AXLE HUB LH) |
| 43502F | Seal, Oil (FOR FRONT AXLE HUB LH) |
| 43502H | Nut (FOR FRONT AXLE SHAFT LH) |
| 43502L | Washer, Claw (FOR FRONT AXLE HUB LH) |
| 43502M | Bearing (FOR FRONT AXLE HUB INNER LH) |
| 43502N | Bearing (FOR FRONT AXLE HUB OUTER LH) |
| 43508B | Body Sub-assy, Free Wheel Hub, RH |
| 43508C | Body Sub-assy, Free Wheel Hub, LH |
| 43509A | Cover Sub-assy, Free Wheel Hub, RH |
| 43509B | Cover Sub-assy, Free Wheel Hub, LH |
| 43510H | Hub & Disc(DRUM) Assy, Front Axle, RH |
| 43512 | Disc, Front |
| 43514B | Cap, Front Axle Hub Grease, RH |
| 43514C | Cap, Front Axle Hub Grease, LH |
| 43515 | Rotor, Skid Control, Front |
| 43520A | Hub & Disc(DRUM) Assy, Front Axle, LH |
| 43524B | Spacer, Front Wheel Inner Bearing, RH |
| 43524C | Spacer, Front Wheel Inner Bearing, LH |
| 43525B | Cap, Front Wheel Adjusting Lock, RH |
| 43525C | Cap, Front Wheel Adjusting Lock, LH |
| 43531A | Gasket, Free Wheel Hub, RH |
| 43531B | Gasket, Free Wheel Hub, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
