Toyota Dyna/Toyoace
2006-10 → 2011-06 · chassis BZU3##,TRU3##,500,XZU3##,5## · catalogue 751180 · Japan
Discontinued model
Data version 2012-01

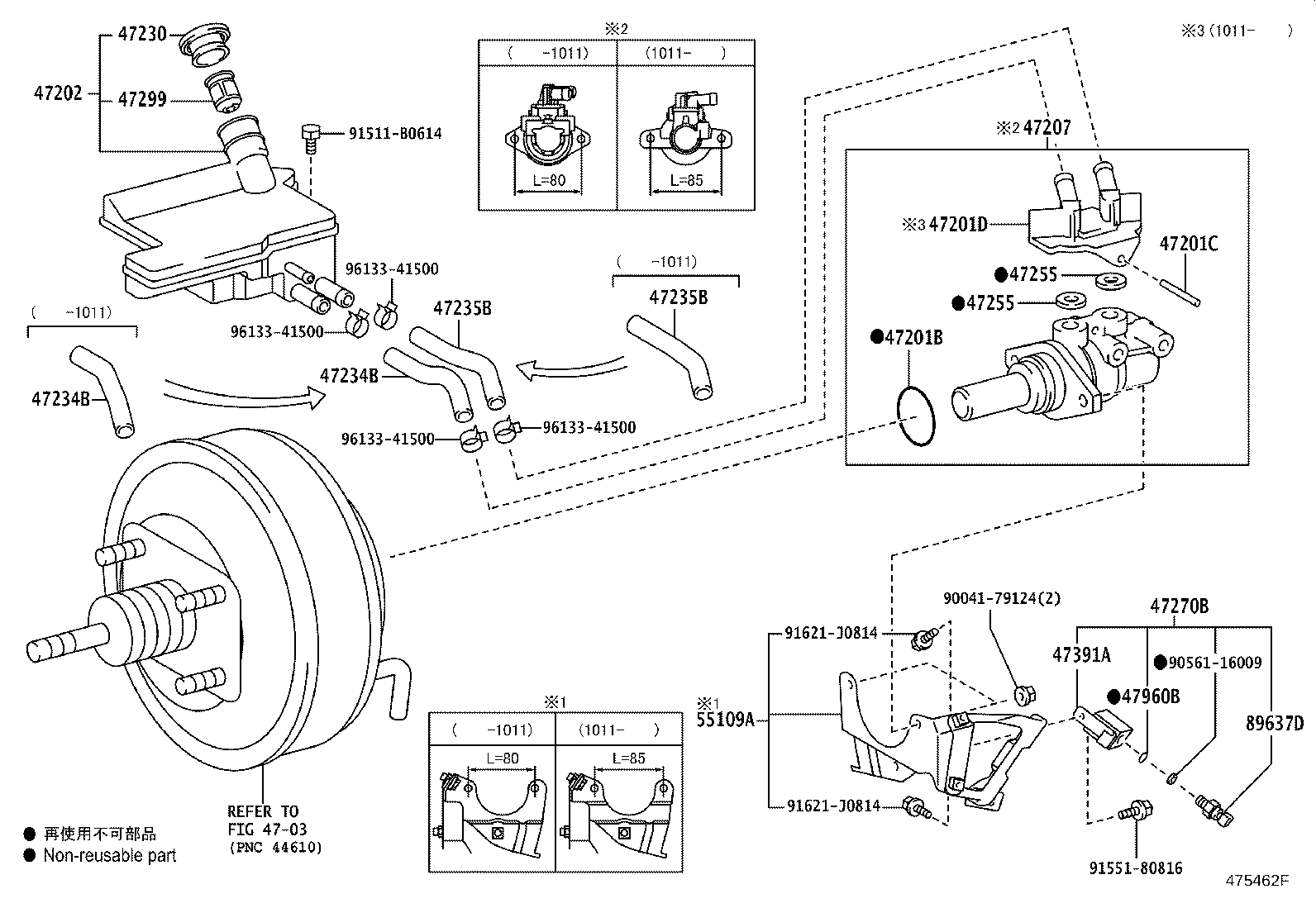

Brake Master Cylinder
23 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04493 | Cylinder Kit, Brake Master |
| 47201B | Ring, O(FOR BRAKE MASTER CYLINDER) |
| 47201C | Ring Pin, Brake Master Cylinder |
| 47201D | Union, Brake Master Cylinder, NO.1 |
| 47202 | Reservoir Sub-assy, Brake Master Cylinder |
| 47207 | Cylinder Sub-assy, Brake Master Less Reservoir Tank |
| 47218 | Plug, Master Cylinder Fluid Outlet |
| 47218A | Gasket(FOR FLUID OUTLET PLUG) |
| 47230 | Cap Assy, Brake Master Cylinder Reservoir Filler |
| 47234B | Tube, Reservoir, NO.1 |
| 47235B | Tube, Brake Master Cyrinder Reservoir, NO.2 |
| 47237A | Stopper, Breke Master Cylinder Reservoir Tank |
| 47239 | Connector, Brake Master Cylinder Reservoir |
| 47255 | Grommet, Master Cylinder Reservoir |
| 47270B | Sensor Assy, Brake Pressure |
| 47281 | Valve, Brake Master Cylinder Outlet Check |
| 47281A | Spring Compression(FOR OUTLET CHECK VALVE) |
| 47282A | Seat, Outlet Check Valve, NO.1 |
| 47299 | Strainer, Brake Master Cylinder Reservoir |
| 47391A | Way, Brake Tube |
| 47960B | Ring, O(FOR BRAKE BOOSTER PUMP OIL PRESSURE SENSOR) |
| 55109A | Support Sub-assy, Brake Master Cylinder |
| 89637D | Sensor, Oil Pressure |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
