Toyota Dyna/Toyoace
2006-10 → 2011-06 · chassis BZU3##,TRU3##,500,XZU3##,5## · catalogue 751180 · Japan
Discontinued model
Data version 2012-01

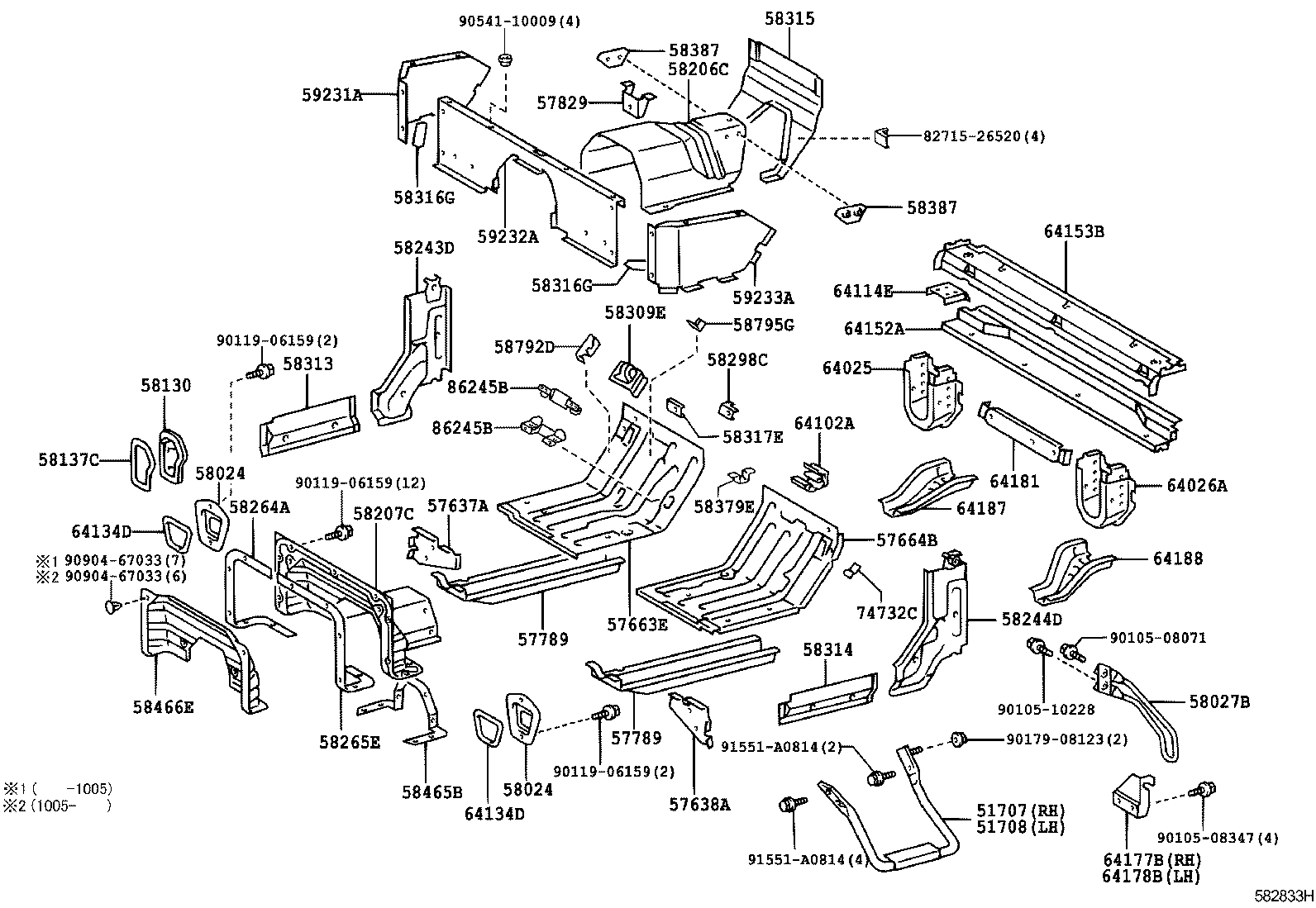

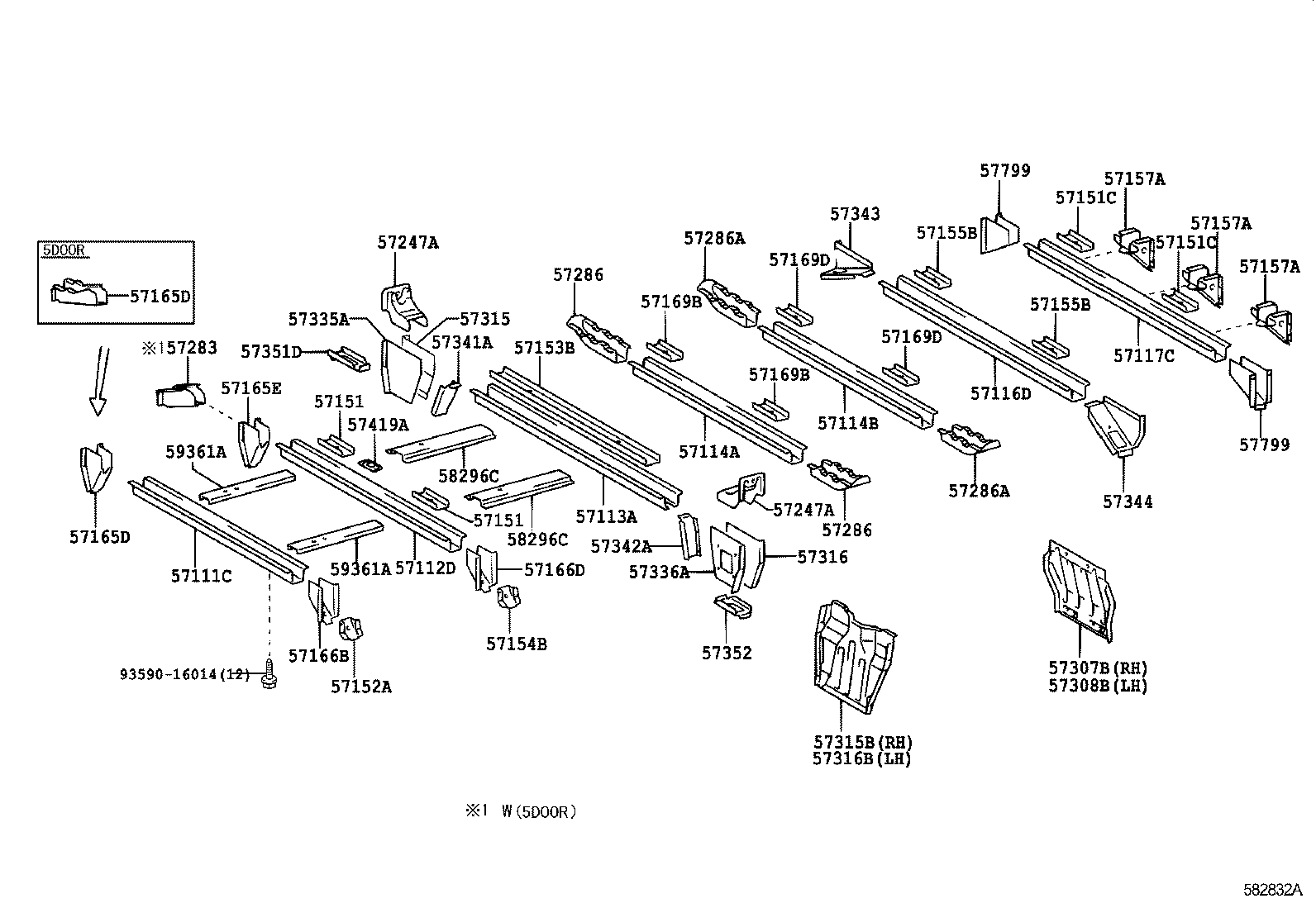

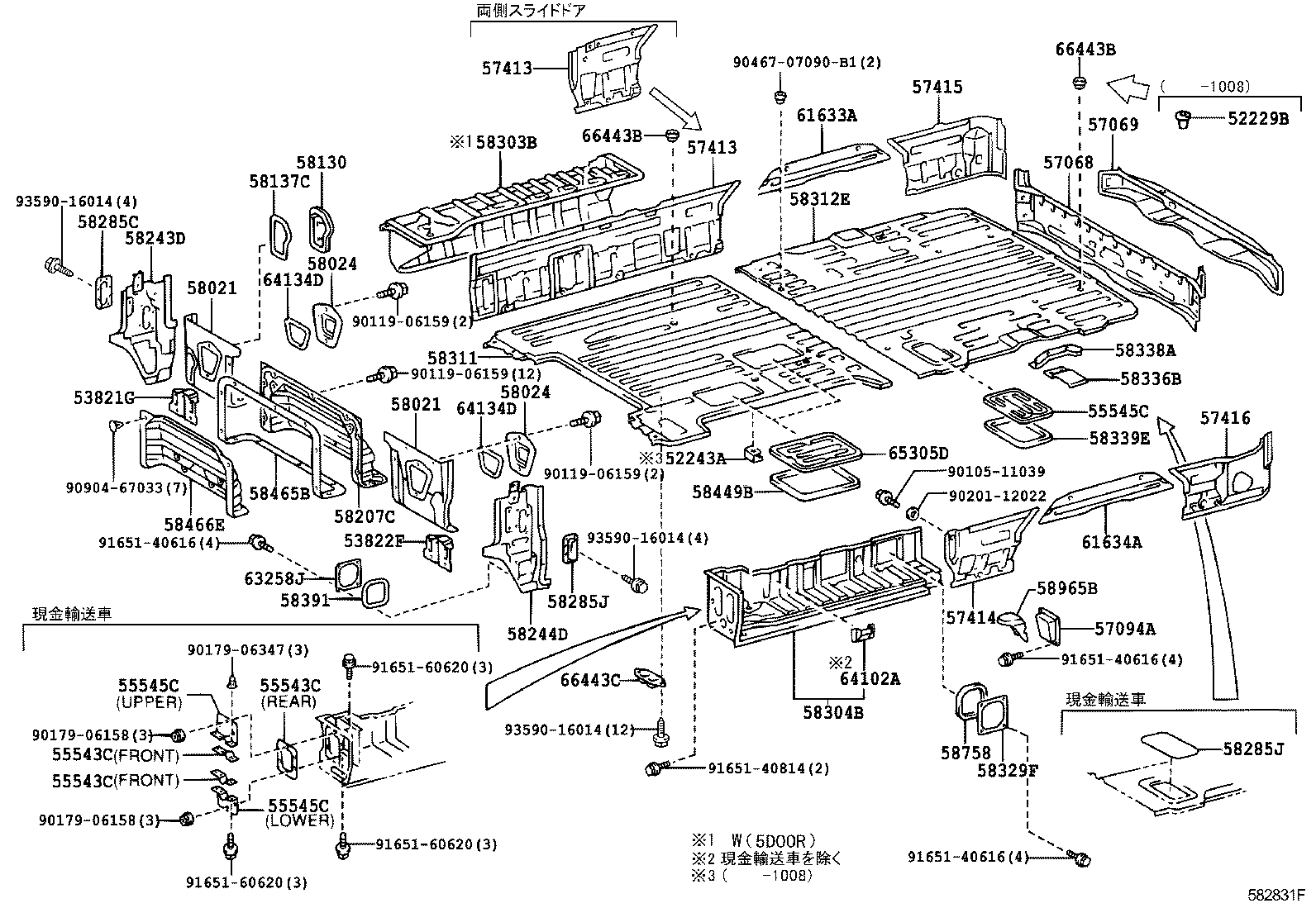

Rear Floor Panel & Rear Floor Member
128 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 51707 | Step Sub-assy, RH |
| 51708 | Step Sub-assy, LH |
| 51791A | Panel, Step, Rear RH |
| 51792A | Panel, Step, Rear LH |
| 52229B | Holder, Cab Rear Mounting Bolt Spacer |
| 52243A | Support, Cab Mounting Cushion |
| 53821G | Bracket, Front Fender, Rear RH |
| 53822F | Bracket, Front Fender, Rear LH |
| 55543C | Cushion, Fuse Box Opening Cover |
| 55545C | Cover Assy, Fuse Box Opening |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57069 | Member Sub-assy, Rear Floor Rear Cross, Outer |
| 57094A | Cover Sub-assy, Outrigger NO.2 Hole, LH |
| 57111C | Crossmember, Floor, NO.1 |
| 57112D | Crossmember, Floor, NO.2 |
| 57113A | Crossmember, Floor, NO.3 |
| 57114A | Crossmember, Floor, NO.4 |
| 57114B | Crossmember, Floor, NO.5 |
| 57116D | Crossmember, Floor, NO.6 |
| 57117C | Crossmember, Floor, NO.7 |
| 57151 | Reinforcement, Front Side Member, NO.1 |
| 57151C | Reinforcement, Front Side Member, NO.1 |
| 57152A | Reinforcement, Front Side Member, NO.1 LH |
| 57153B | Reinforcement, Crossmember Floor, NO.3 |
| 57154B | Reinforcement, Crossmember Floor, NO.4 |
| 57155B | Reinforcement, Front Side Member, NO.3 |
| 57157A | Reinforcement, Front Side Member, NO.4 RH |
| 57165D | Gusset, Floor Member, RH |
| 57165E | Gusset, Floor Member, RH |
| 57166B | Gusset, Floor Member, LH |
| 57166D | Gusset, Floor Member, LH |
| 57169B | Reinforcement, Front Crossmember, NO.4 |
| 57169D | Reinforcement, Front Crossmember, NO.5 |
| 57247A | Bracket, Anchor Side Strength |
| 57283 | Gusset, Rear Floor Cross, NO.3 |
| 57286 | Gusset, Rear Floor Crossmember, NO.5 |
| 57286A | Gusset, Rear Floor Crossmember, NO.5 |
| 57307B | Outrigger Sub-assy, NO.4 RH |
| 57308B | Outrigger Sub-assy, NO.4 LH |
| 57315 | Outrigger, NO.3 RH |
| 57315B | Outrigger Sub-assy, NO.3 RH |
| 57316 | Outrigger, NO.3 LH |
| 57316B | Outrigger Sub-assy, NO.3 LH |
| 57335A | Outrigger, NO.2 Front RH |
| 57336A | Outrigger, NO.2 Front LH |
| 57341A | Gusset, Outrigger, NO.2 RH |
| 57342A | Gusset, Outrigger, NO.2 LH |
| 57343 | Cushion, Cab Rolling Stopper |
| 57344 | Gusset, Outrigger, NO.4 LH |
| 57351D | Extension, Outrigger, NO.2 RH |
| 57352 | Extension, Outrigger, NO.2 LH |
| 57413 | Rail, Floor Side, Center RH |
| 57414 | Rail, Floor Side, Center LH |
| 57415 | Rail, Floor Side, Rear RH |
| 57416 | Rail, Floor Side, Rear LH |
| 57419A | Plate, Rear Seat Lock |
| 57637A | Reinforcement, Rear Floor Side, RH |
| 57638A | Reinforcement, Rear Floor Side, LH |
| 57663E | Member, Rear Floor Cross, Center |
| 57664B | Panel, Rear Floor Side, Rear LH |
| 57789 | Reinforcement, Rear Floor Mounting |
| 57799 | Gusset, Rear Floor Crossmember |
| 57829 | Reinforcement, Seat Leg |
| 58021 | Panel Sub-assy, Header |
| 58024 | Cover, Header Panel |
| 58027B | Reinforce Sub-assy, Seat Belt Anchor |
| 58130 | Cover Assy, Reserve Tank Service Hole |
| 58137C | Seal, Reserve Tank Service Hole Cover |
| 58206C | Cover Sub-assy, Transmission, Rear |
| 58207C | Cover Sub-assy, Transmission Service Hole |
| 58243D | Panel, Floor Side, Rear RH |
| 58244D | Panel, Floor Side, Rear LH |
| 58264A | Packing, Transmission Cover, B |
| 58265E | Packing, Transmission Cover, C |
| 58285C | Cover, Rear Floor Hole |
| 58285J | Cover, Center Floor Hole |
| 58296C | Reinforcement, Belt Anchor, NO.1 |
| 58298C | Reinforcement, Seat Belt Anchor Floor, RH |
| 58303B | Step Sub-assy, Rear Floor, RH |
| 58304B | Step Sub-assy, Rear Floor, LH |
| 58309E | Plate Sub-assy, Rear Floor |
| 58311 | Pan, Rear Floor |
| 58312E | Panel, Rear Floor, Rear |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58315 | Extension, Rear Floor Panel |
| 58316G | Retainer, Rear Seat, NO.1 |
| 58317E | Retainer, Rear Seat, NO.2 |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58338A | Reinforcement, Rear Floor Pan, NO.2 |
| 58339E | Reinforcement, Rear Floor Pan, NO.2 LH |
| 58351D | Reinforcement, Rear Floor Panel |
| 58379E | Bracket, Heater Hose Clamp |
| 58387 | Plate, Rear Floor Finish |
| 58391 | Brace, Rear Bumper Stone Deflector |
| 58449B | Packing, Battery Service Hole Cover |
| 58465B | Packing, Transmission Service Hole Cover |
| 58466E | Silencer, Transmission Service Hole Cover, NO.1 |
| 58758 | Packing, Fuel Tank Inspection Hole Cover |
| 58792D | Support, Jack |
| 58795G | Plate, Jack Clamp |
| 58965B | Holder, Jack |
| 59231A | Panel, Rear Seatrest, RH |
| 59232A | Panel, Rear Seatrest, Center |
| 59233A | Panel, Rear Seatrest, LH |
| 59361A | Retainer, Rear Seat, NO.1 |
| 61633A | Panel, Quarter Wheel House, Inner RH |
| 61634A | Panel, Quarter Wheel House, Inner LH |
| 63258J | Cover, Wiring Harness Hole |
| 64025 | Bracket Sub-assy, Rear Mounting, RH |
| 64026A | Bracket Sub-assy, Rear Mounting, LH |
| 64102A | Bracket Sub-assy, Jack Handle Support |
| 64114E | Stiffener, Rear Cab Panel, Center |
| 64134D | Packing, Header Panel Cover |
| 64152A | Frame, Back, Lower |
| 64153B | Frame, Back, Rear |
| 64175C | Brace, Rear Mounting Bracket |
| 64177B | Stopper, Rear Mounting Bracket, RH |
| 64178B | Stopper, Rear Mounting Bracket, LH |
| 64181 | Reinforcement Sub-assy, Rear Seat Belt Anchor |
| 64187 | Reinforce, Rear Mounting Bracket, Lower RH |
| 64188 | Reinforce, Rear Mounting Bracket, Lower LH |
| 65305D | Cover Sub-assy, Battery Hole |
| 66443B | Plug, Hole |
| 66443C | Cushion, Rear Floor Spacer |
| 74732C | Bracket, Tool Bag Set Band |
| 86245B | Bracket, Voltage Converter |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
