Toyota Dyna/Toyoace
2006-10 → 2011-06 · chassis BZU3##,TRU3##,500,XZU3##,5## · catalogue 751180 · Japan
Discontinued model
Data version 2012-01

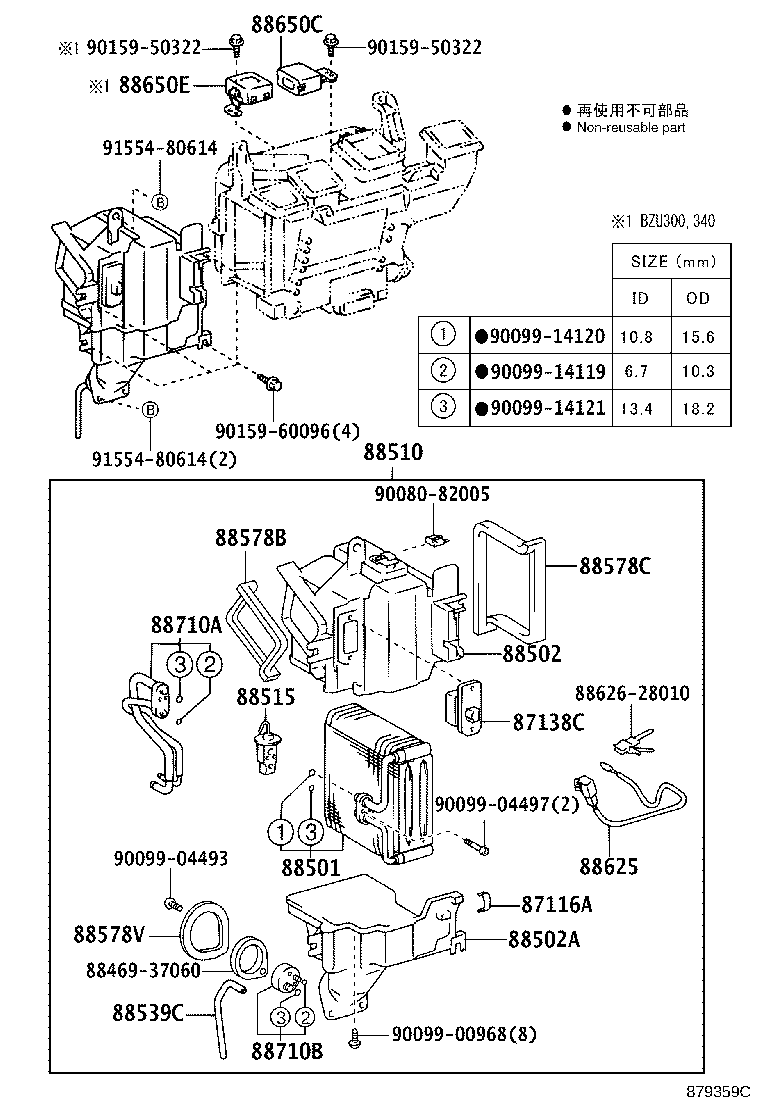

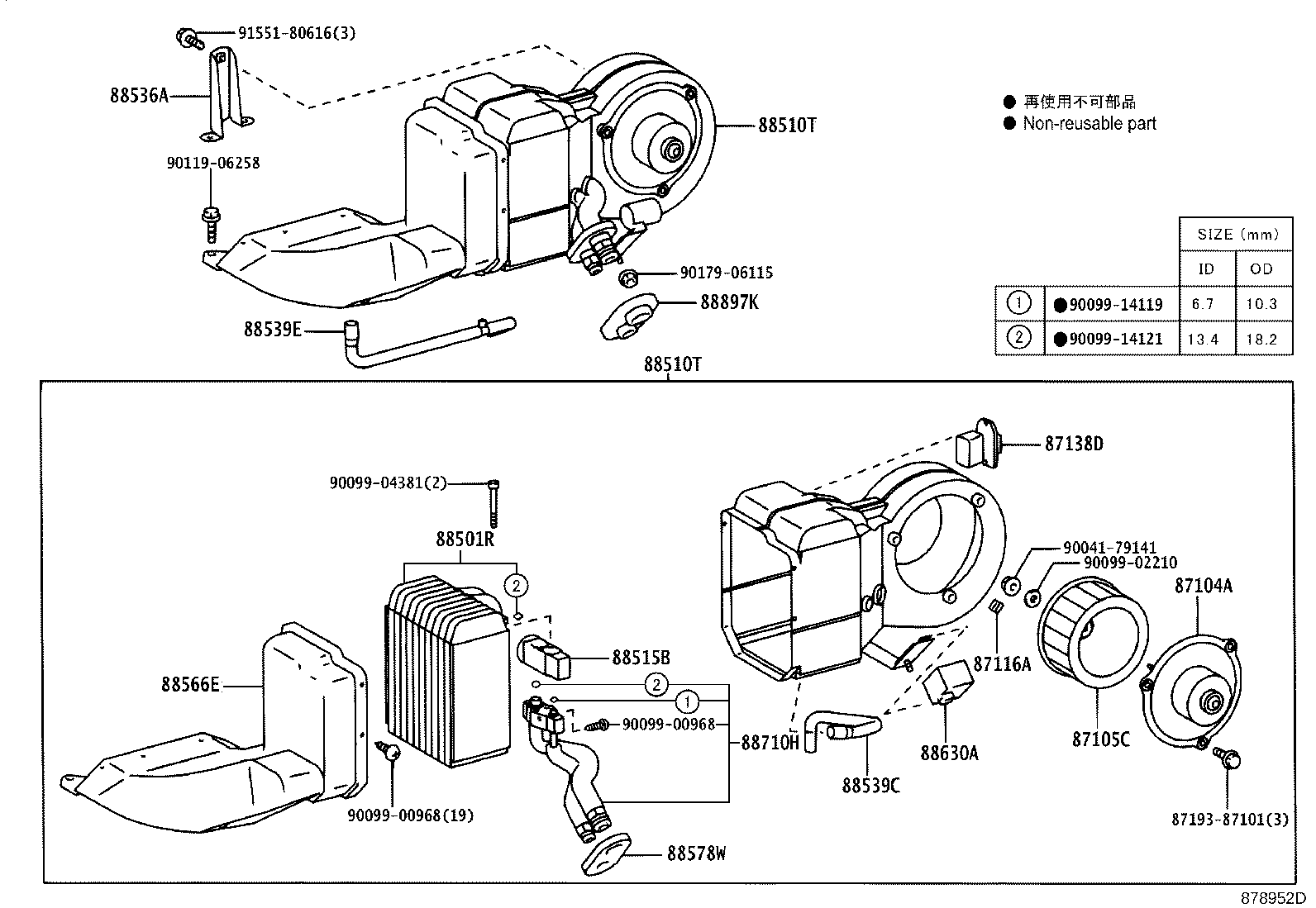

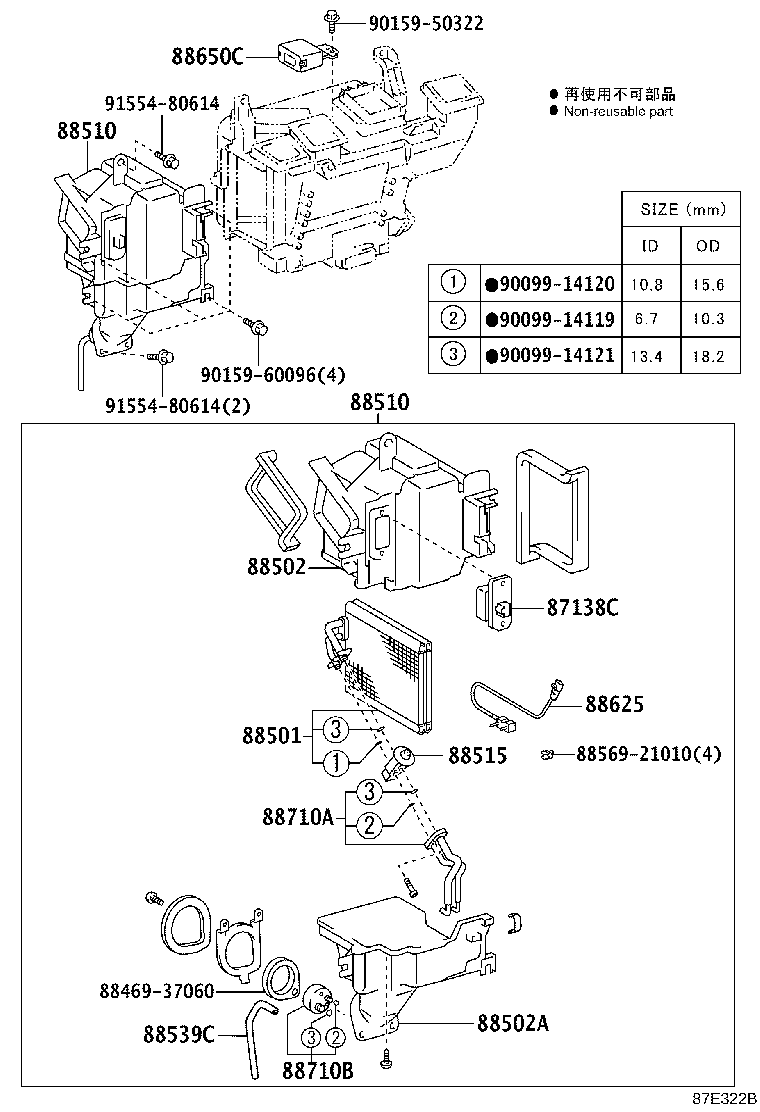

Heating & Air Conditioning - Cooler Unit
30 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 87104A | Motor Sub-assy, Blower |
| 87105C | Fan Sub-assy, Blower, Rear |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 87138C | Resistor, Blower |
| 87138D | Resistor, Blower (REAR) |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |
| 88502A | Case Sub-assy, Cooling Unit |
| 88510 | Unit Assy, Cooler |
| 88510F | Holder, Fuse |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539E | Hose, Cooler Unit Drain, NO.3 |
| 88566E | Duct, Cooler Air, NO.2 |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88578V | Packing, Cooling Unit, NO.3 |
| 88578W | Packing, Cooling Unit, NO.4 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88630A | Relay Assy, Cooler |
| 88650C | Amplifier Sub-assy, Airconditioner |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88710A | Tube Assy, Air Conditioner |
| 88710B | Tube Assy, Air Conditioner |
| 88710H | Tube & Accessory Assy, Air Conditioner |
| 88897K | Grommet, (FOR COOLER PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
