Toyota Dyna/Toyoace
2006-10 → 2011-06 · chassis BZU3##,TRU3##,500,XZU3##,5## · catalogue 751180 · Japan
Discontinued model
Data version 2012-01

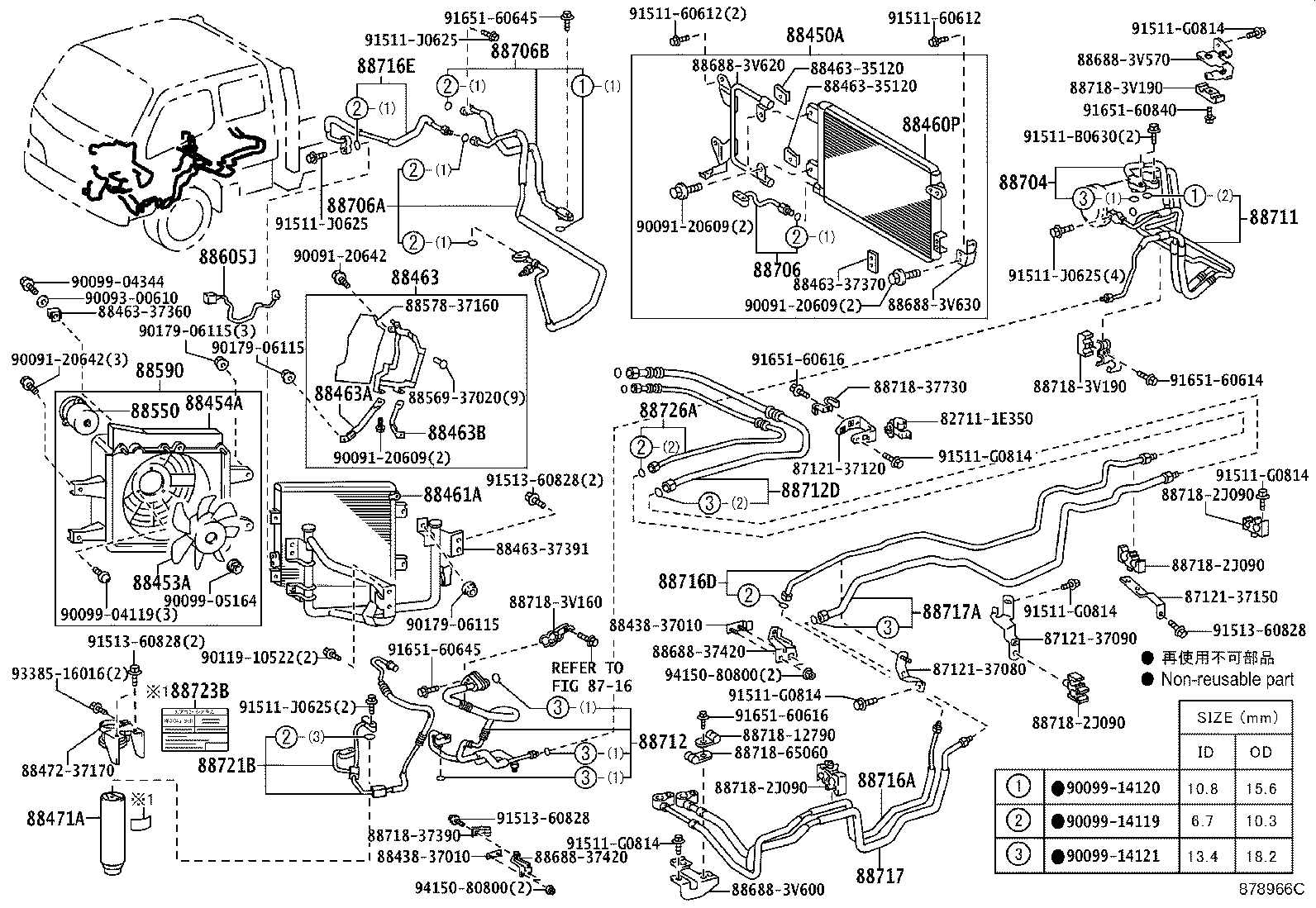

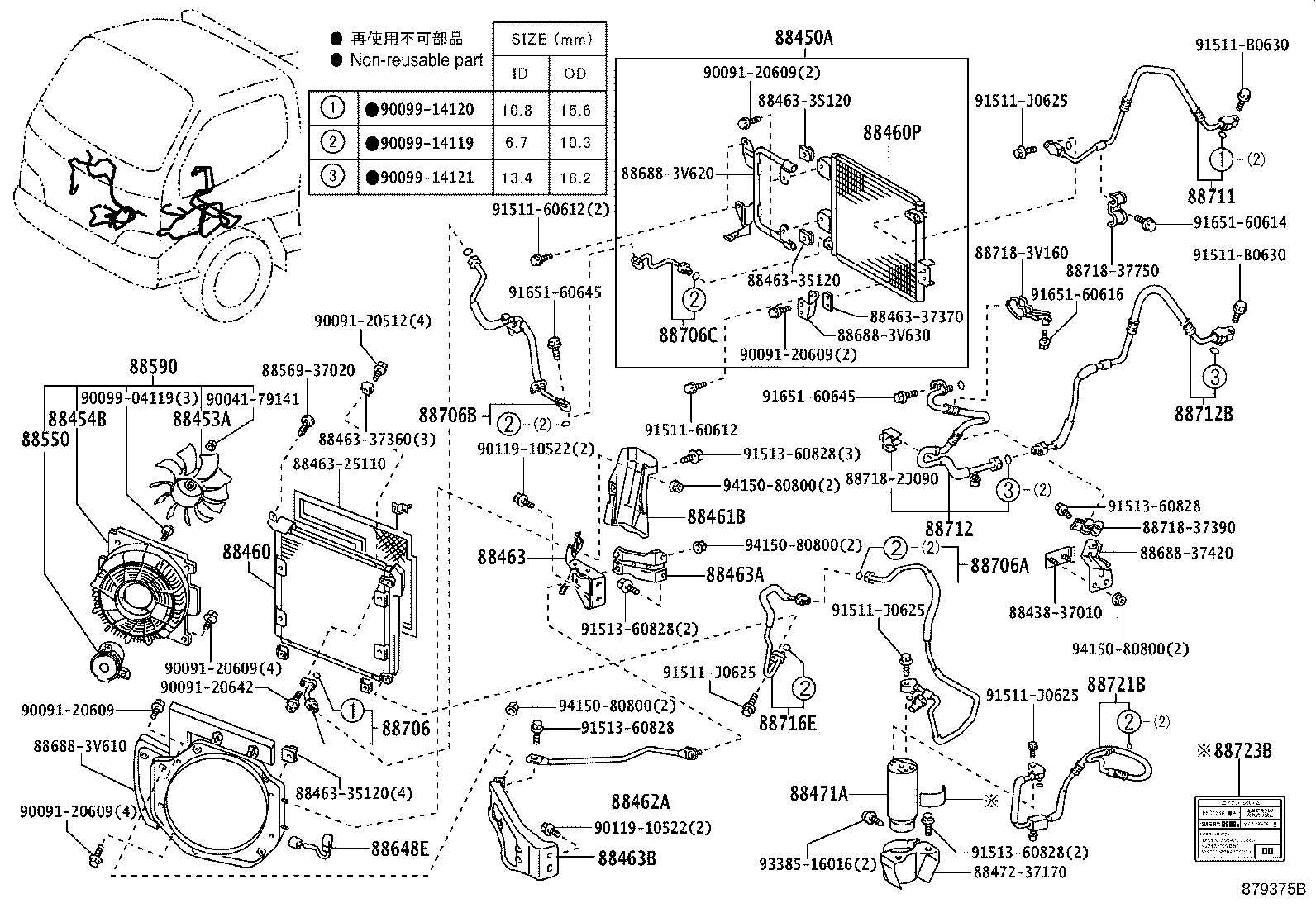

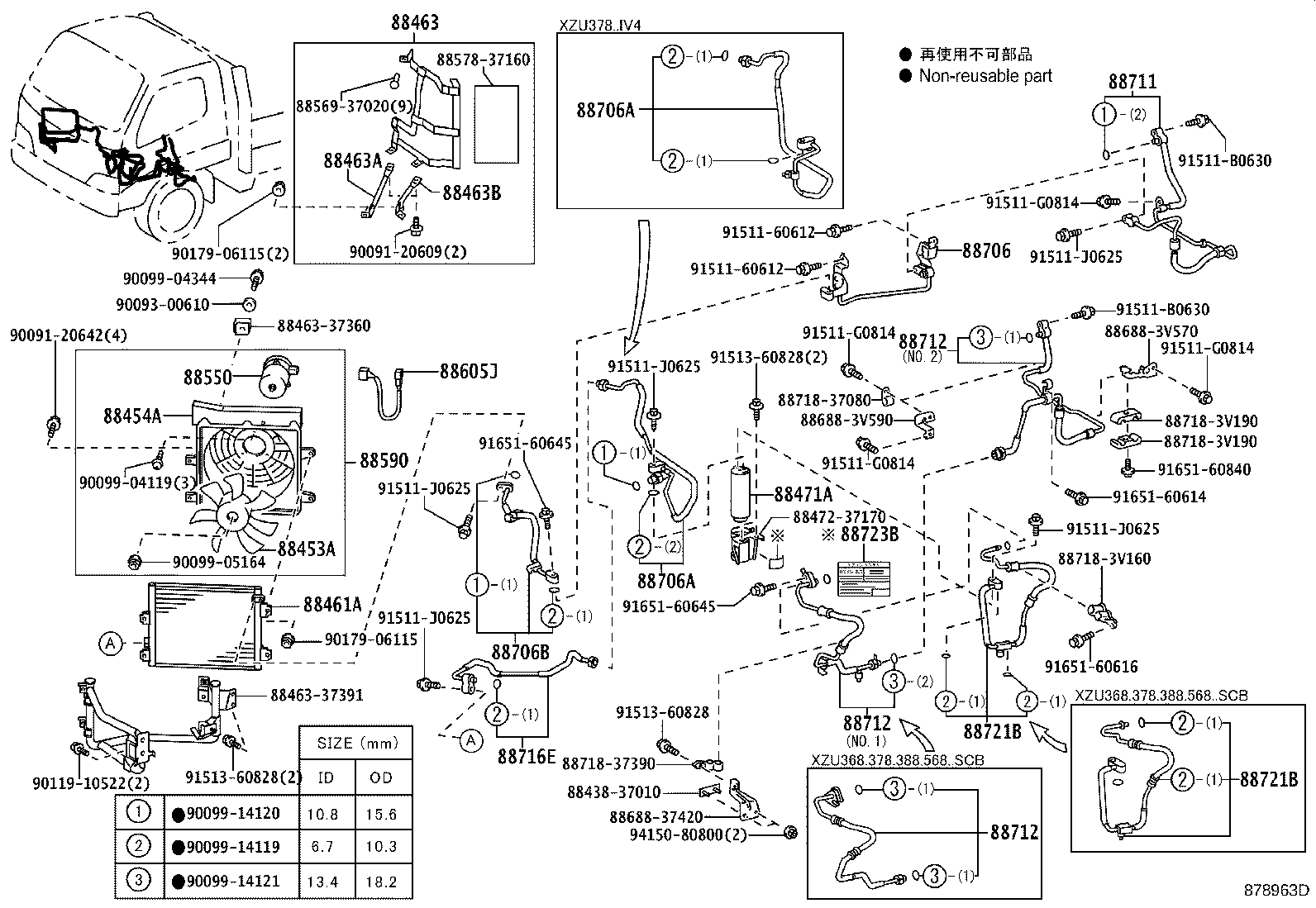

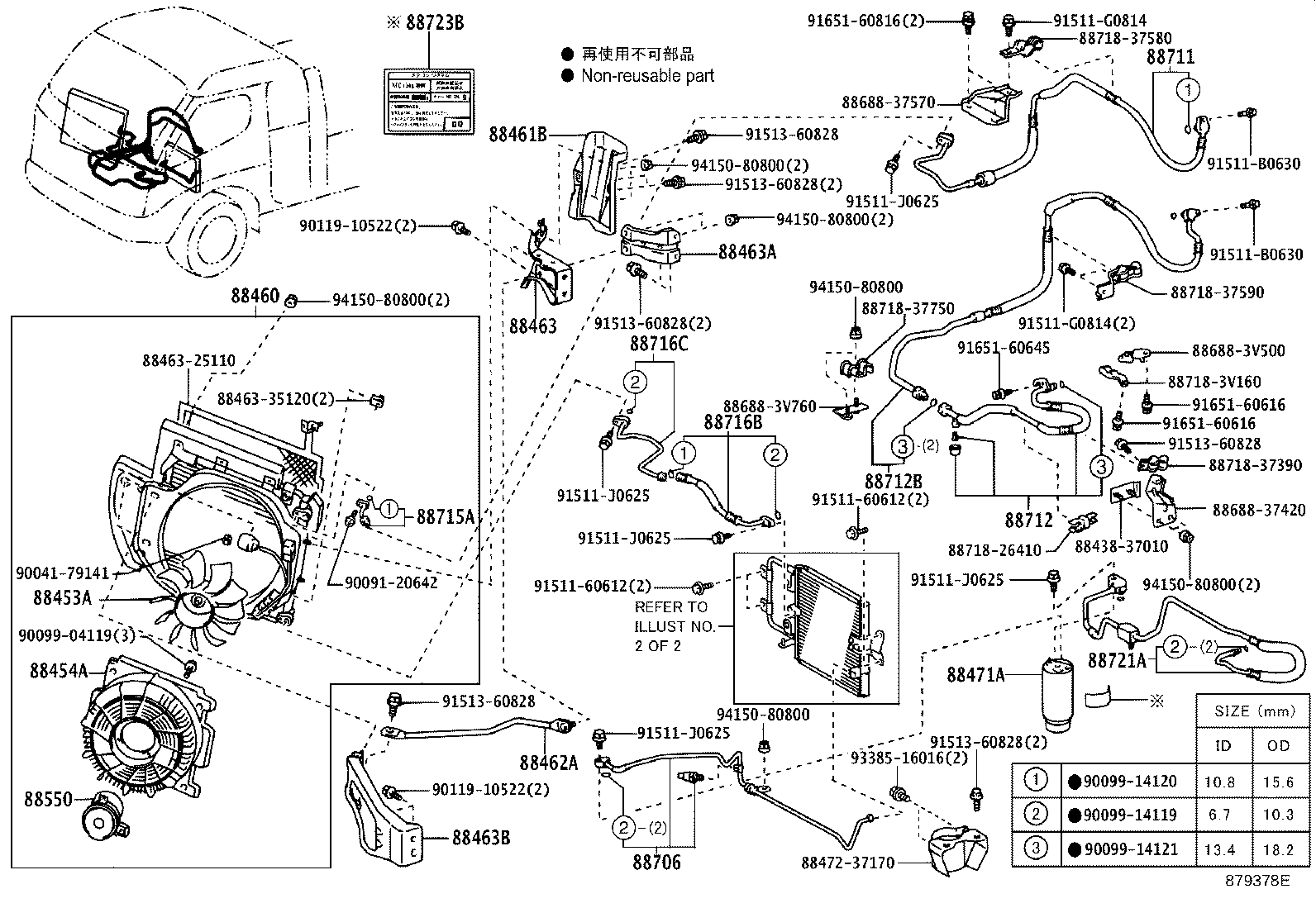

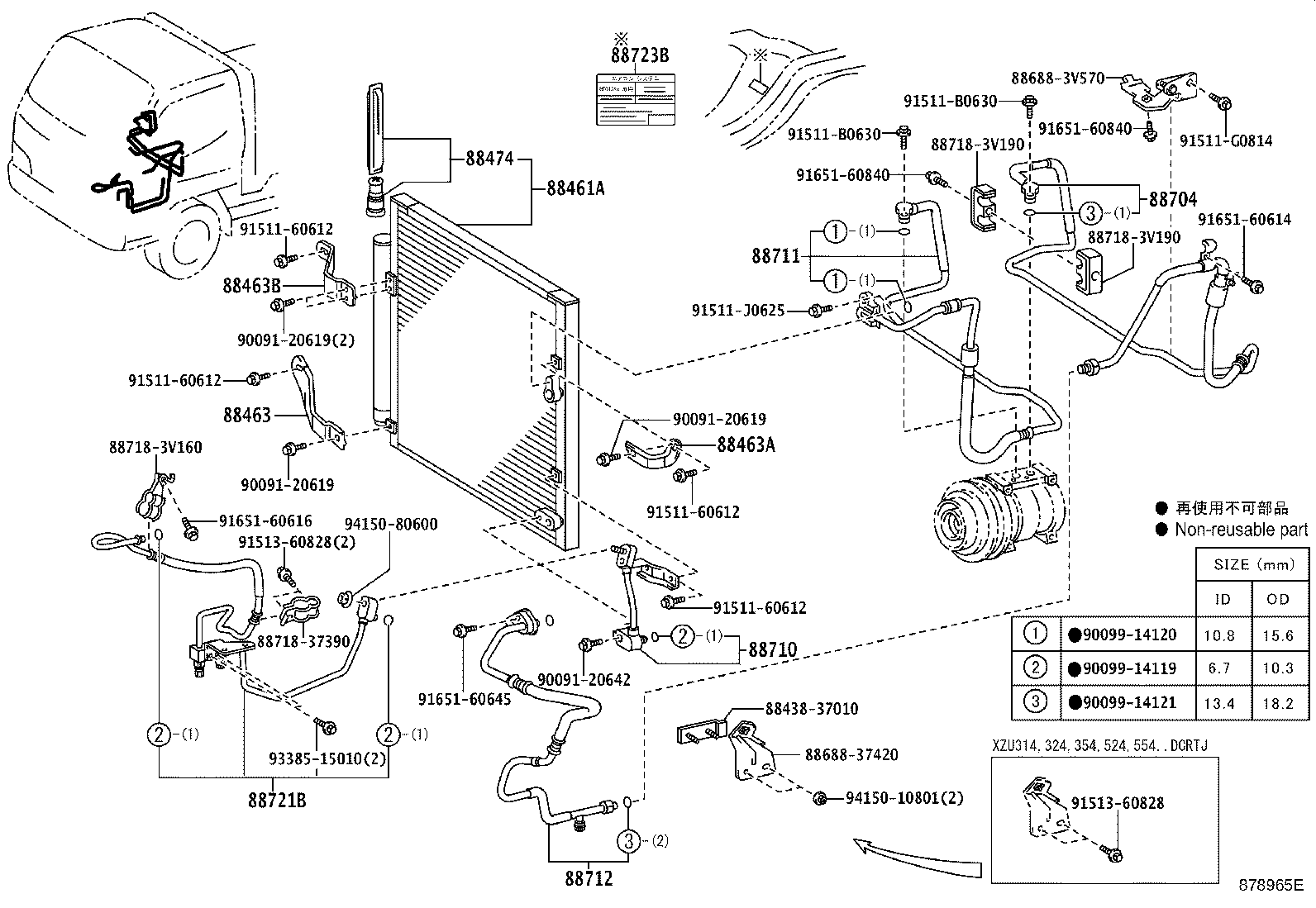

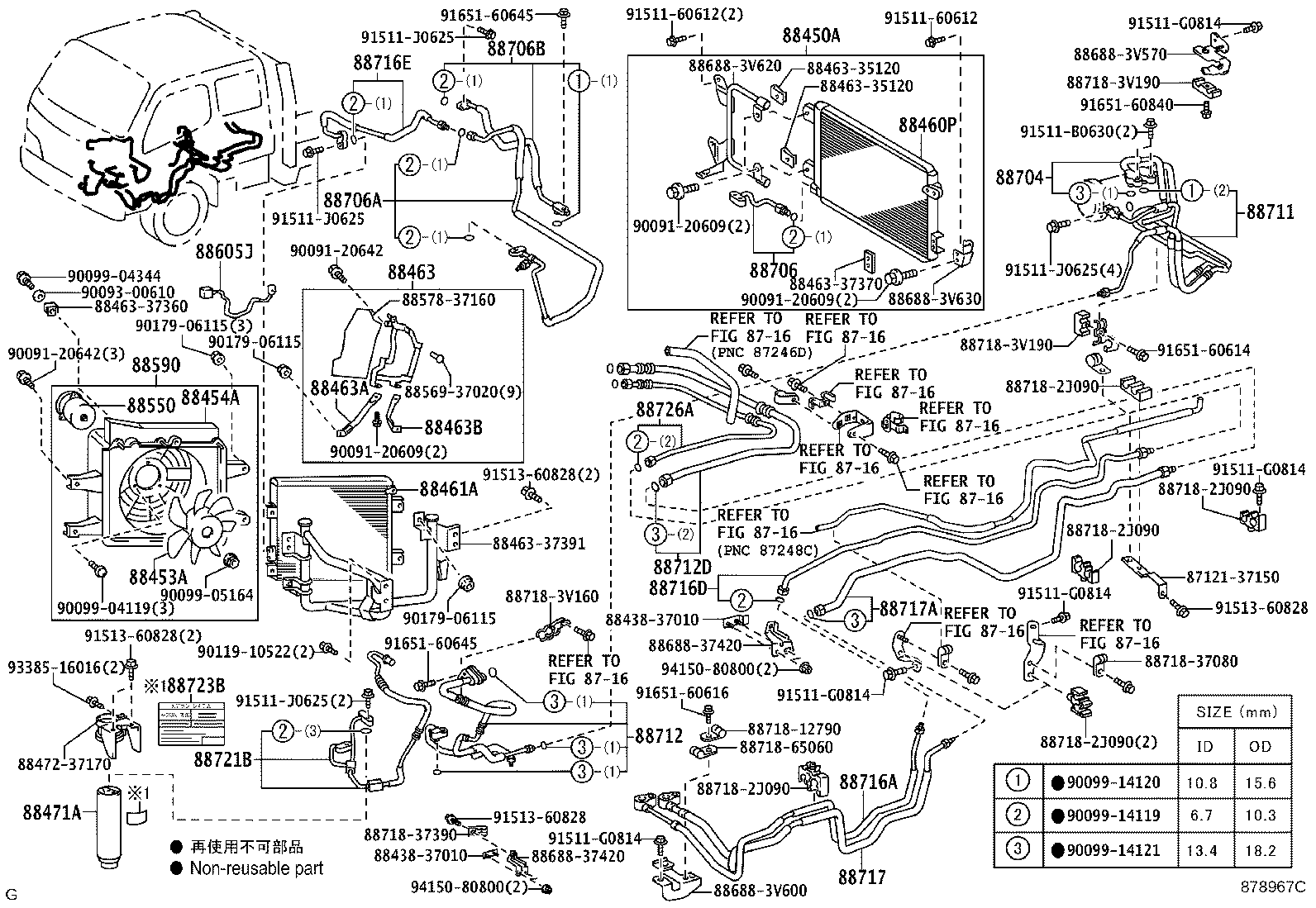

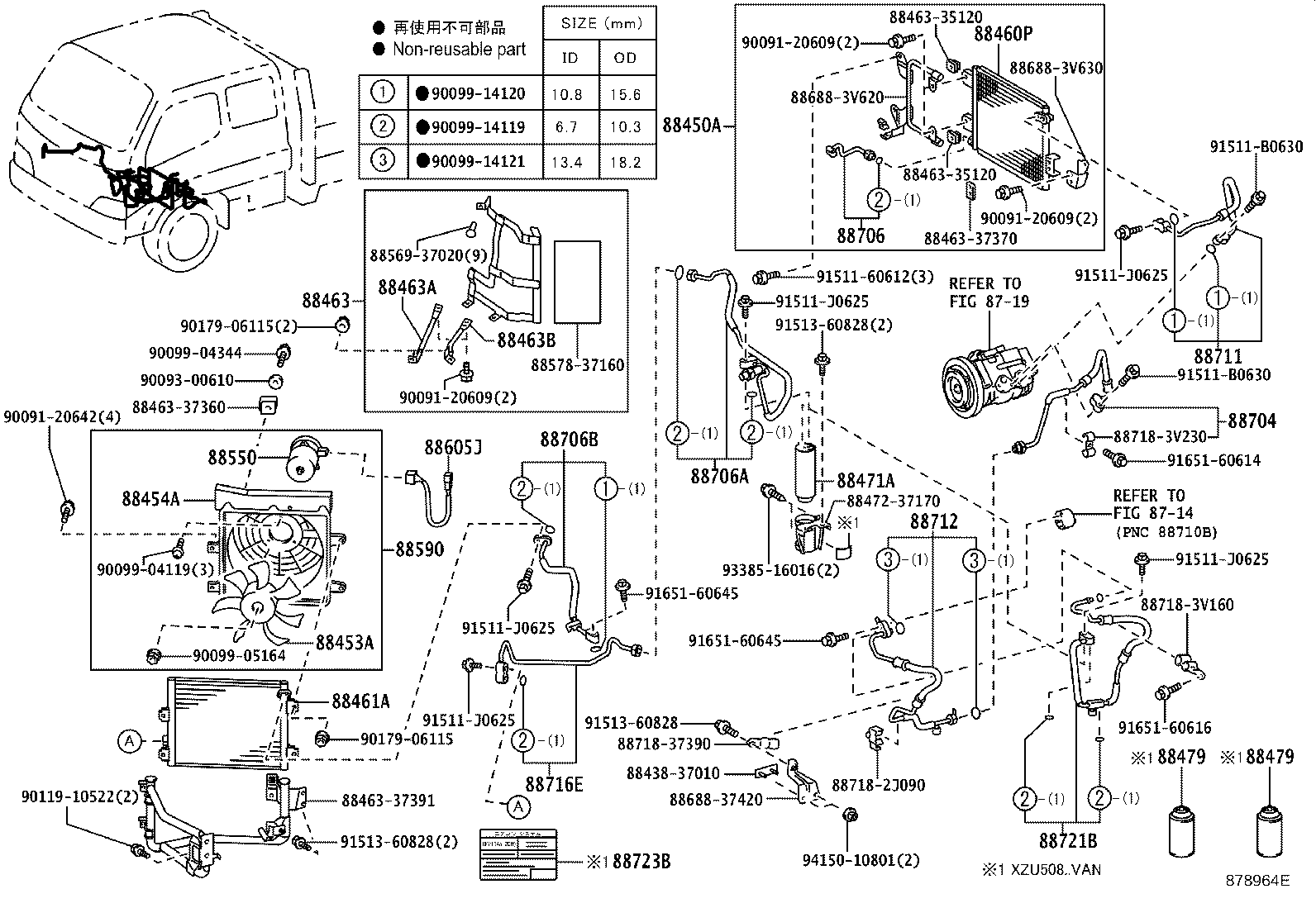

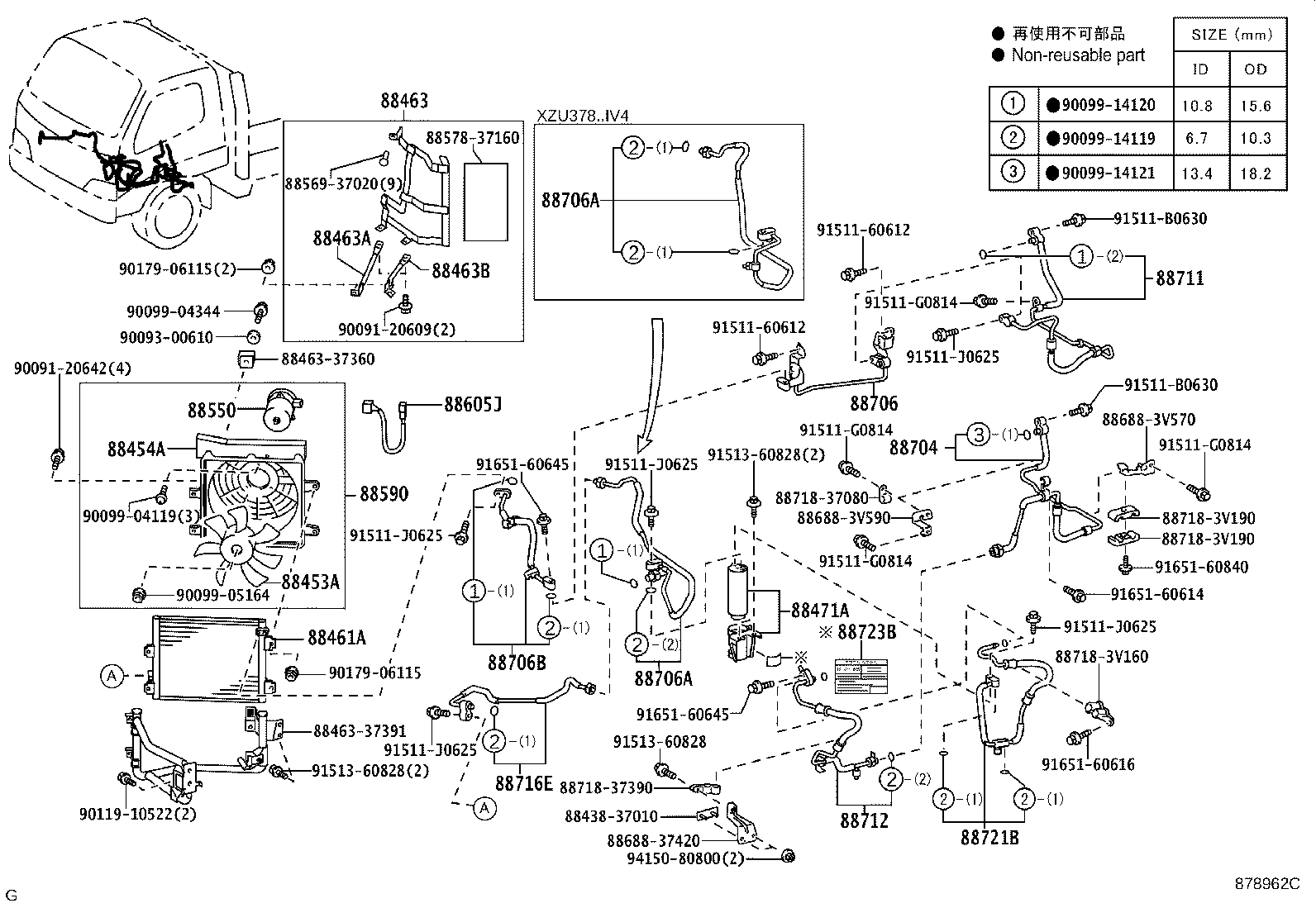

Heating & Air Conditioning - Cooler Piping
41 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|

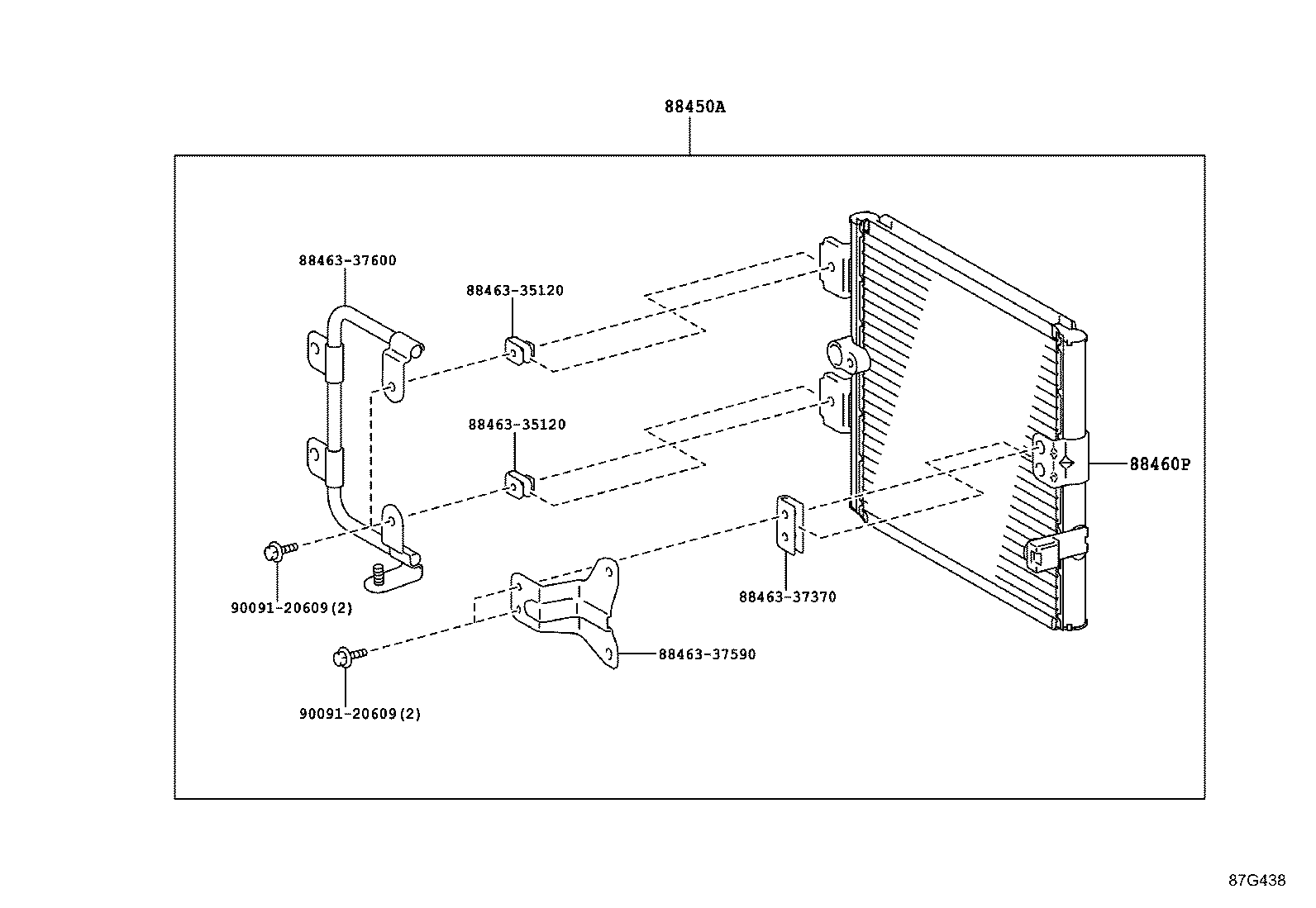

| 88450A | Sub Condenser Assy |
| 88453A | Fan, Cooling |
| 88454A | Shroud, Fan |
| 88454B | Shroud, Fan |
| 88460 | Condenser Assy, Cooler |
| 88460P | Condenser Assy, Cooler NO.2 |
| 88461A | Core, Cooler Condenser |
| 88461B | Cover, Cooler Condenser |
| 88462A | Holder, Condenser |
| 88463 | Bracket, Cooler Condenser, NO.1 |
| 88463A | Bracket, Cooler Condenser, NO.2 |
| 88463B | Bracket, Cooler Condenser, NO.3 |
| 88471A | Tank, Receiver |
| 88474 | Dryer, Cooler |
| 88479 | Freon Gas, Air Conditioner (DRUM, COOLER REFRIGERANT) |
| 88550 | Motor Assy, Blower (FOR CONDENSER) |
| 88590 | Blower Assy, W/Shroud |
| 88605J | Harness Sub-assy, Air Conditioner Wiring |
| 88648E | Wiring, Cooler |
| 88704 | Hose Sub-assy, Suction |
| 88706 | Pipe Sub-assy, Liquid |
| 88706A | Tube Sub-assy, Liquid, A |
| 88706B | Tube Sub-assy, Liquid, B |
| 88706C | Tube Sub-assy, Liquid, C |
| 88710 | Tube Assy, Air Conditioner |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712B | Hose, Cooler Refrigerant Suction |
| 88712D | Hose, Suction |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88716D | Pipe, Cooler Refrigerant Liquid, D |
| 88716E | Pipe, Cooler Refrigerant Liquid, E |
| 88717 | Pipe, Cooler Refrigerant Suction, NO.1 |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88721A | Hose, Liquid, A |
| 88721B | Hose, Liquid, B |
| 88723B | Label, Cooler Service Caution |
| 88726A | Pipe, Cooler Refrigerant Liquid, A |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
