Toyota Dyna/Toyoace
1977-08 → 1984-08 · chassis HU26,30,40,50,JU20,RU2#,3#,WU26,40,50 · catalogue 752120 · Japan
Discontinued model
Data version 1985-03

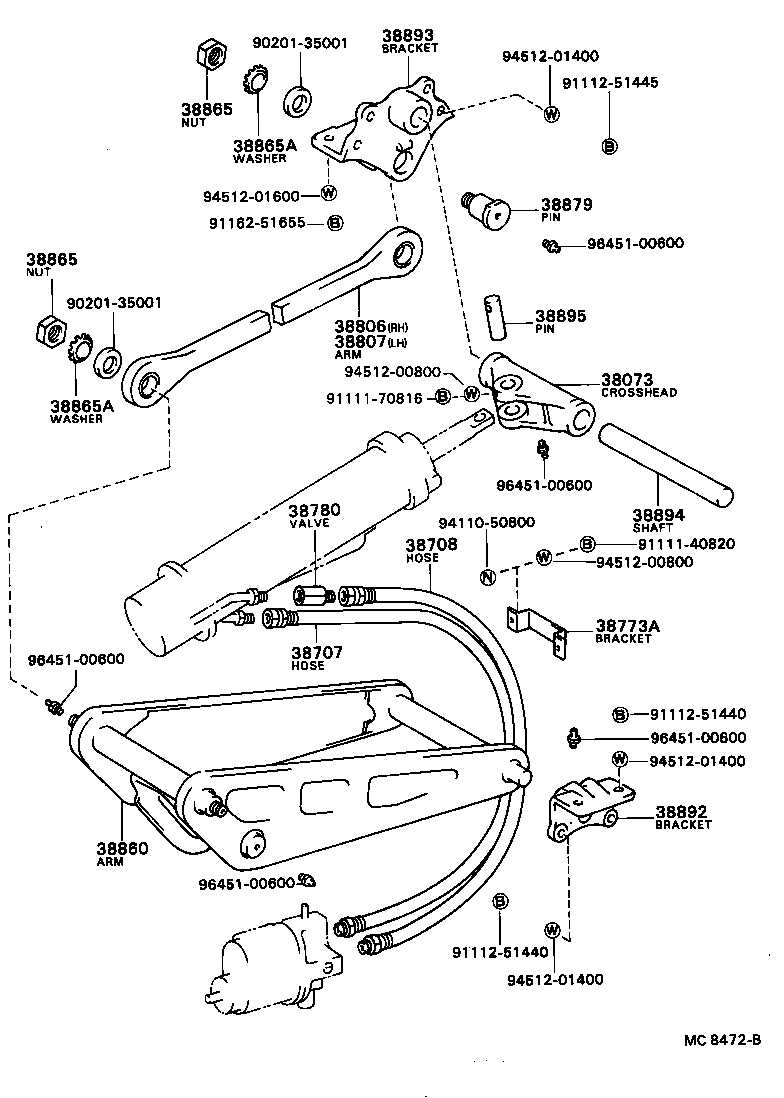

Hoist Cylinder Trunnion & Lift Arm
26 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 38072 | Bracket Sub-assy, Trunnion |
| 38073 | Crosshead Sub-assy |
| 38707 | Hose Sub-assy, Suction |
| 38707A | Ring, O, Suction Pipe NO.1 |
| 38707B | Ring, O, Suction Pipe NO.2 |
| 38708 | Hose Sub-assy, Delivery |
| 38708A | Ring, O, Delivery Pipe NO.1 |
| 38708B | Ring, O, Delivery Pipe NO.2 |
| 38773A | Bracket, Hose Clamp |
| 38780 | Valve Assy, Speed Control |
| 38781 | Connector (FOR HOIST CYLINDER TRUNNION) |
| 38782 | Connector (FOR HOIST CYLINDER TRUNNION) |
| 38806 | Arm Sub-assy, Tension, RH |
| 38807 | Arm Sub-assy, Tension, LH |
| 38808 | Trunnion Sub-assy |
| 38860 | Arm Assy, Lift |
| 38865 | Nut, Tension Arm Shaft |
| 38865A | Washer, Tension Arm Shaft |
| 38866 | Bolt, Lift Arm Body Bracket |
| 38879 | Pin, Tension Arm |
| 38881 | Trunnion, Hoist Cylinder |
| 38882 | Bush, Trunnion |
| 38892 | Bracket, Link Arm Body |
| 38893 | Bracket, Crosshead |
| 38894 | Shaft, Crosshead |
| 38895 | Pin, Crosshead |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
