Toyota Dyna/Toyoace
1977-08 → 1984-08 · chassis HU26,30,40,50,JU20,RU2#,3#,WU26,40,50 · catalogue 752120 · Japan
Discontinued model
Data version 1985-03

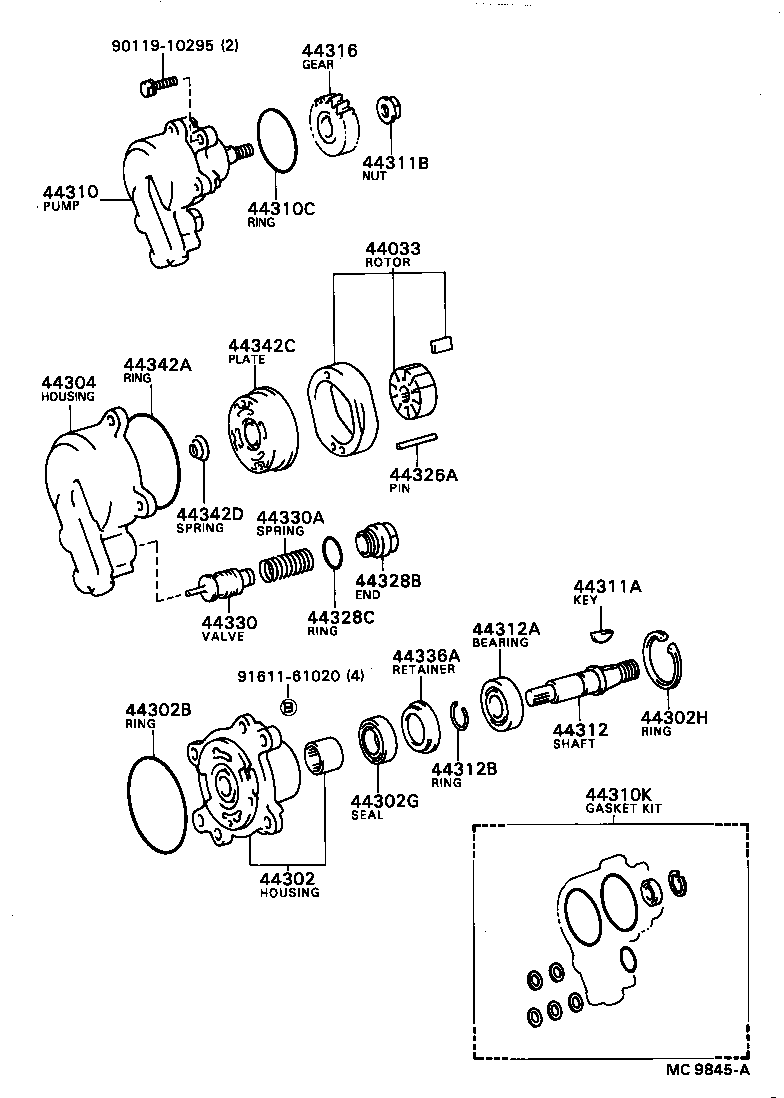

Vane Pump & Reservoir (POWER STEERING)
50 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 44032 | Housing Sub-assy, Pump W/Name Plate |
| 44032A | Bearing, Needle Roller(FOR VANE PUMP SHAFT) |
| 44033 | Rotor Sub-assy, W/Cam & Vane |
| 44036 | Cover Sub-assy(FOR VANE PUMP OIL FILTER) |
| 44037 | Cover Sub-assy, Oil Reservoir |
| 44037A | Seal, Dust(FOR OIL RESERVOIR COVER) |
| 44302 | Housing Sub-assy, Vane Pump, Front |
| 44302B | Ring, O, NO.1(FOR VANE PUMP HOUSING) |
| 44302G | Seal, Oil, NO.2(FOR VANE PUMP HOUSING) |
| 44302H | Ring, Snap, NO.1(FOR VANE PUMP HOUSING) |
| 44304 | Housing Sub-assy, Vane Pump, Rear |
| 44310 | Pump Assy, Vane |
| 44310C | Ring, O(FOR VANE PUMP) |
| 44310K | Gasket Kit, Power Steering Pump |
| 44311 | Pulley, Vane Pump |
| 44311A | Key, Vane Pump Pulley |
| 44311B | Nut(FOR VANE PUMP PULLEY) |
| 44312 | Shaft, Vane Pump |
| 44312A | Bearing(FOR VANE PUMP SHAFT) |
| 44312B | Ring, Snap, NO.1(FOR VANE PUMP SHAFT) |
| 44312C | Seal, Oil(FOR VANE PUMP SHAFT) |
| 44312D | Ring, O(FOR VANE PUMP SHAFT) |
| 44312E | Washer(FOR VANE PUMP SHAFT) |
| 44316 | Gear, Vane Pump |
| 44326A | Pin, Straight(FOR VANE PUMP CAM RING) |
| 44328 | Screw, Lock(FOR VANE PUMP) |
| 44328B | End, Vane Pump Housing |
| 44328C | Ring, O(FOR PUMP HOUSING END) |
| 44330 | Valve Assy, Flow Control |
| 44330A | Spring, Compression(FOR FLOW CONTROL VALVE) |
| 44330B | Washer, Plate(FOR FLOW CONTROL VALVE) |
| 44336 | Ring, Hook Spring |
| 44336A | Retainer, Vane Pump Oil Seal |
| 44341C | Plate, Thrust, Vane Pump |
| 44342 | Plate, Vane Pump Side, Rear |
| 44342A | Ring, O(FOR VANE PUMP SIDE PLATE REAR) |
| 44342C | Plate, Pressure |
| 44342D | Spring, Compression(FOR PRESSURE PLATE) |
| 44347A | Pin, Vane Pump |
| 44361 | Filter, Oil(FOR VANE PUMP) |
| 44362 | Reservoir, Oil(FOR VANE PUMP) |
| 44363 | Strainer, Oil(FOR VANE PUMP) |
| 44366A | Seat, Pump Pulley |
| 44386 | Bracket(FOR VANE PUMP OIL RESERVOIR) |
| 44391 | Plate, Power Steering Oil Reservoir Caution |
| 44429 | Hose, Reservoir TO Oil Pump |
| 44429A | Union(FOR RESERVOIR TO OIL PUMP) |
| 44429B | Bolt, Union(FOR RESERVOIR TO OIL PUMP UNION) |
| 44429C | Gasket(FOR RESERVOIR TO OIL PUMP UNION) |
| 44429F | Cushion(FOR RESERVOIR TO OIL PUMP HOSE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
