Toyota Dyna/Toyoace
1987-08 → 1988-07 · chassis YU6#,70,WU75,9# · catalogue 752140 · Japan
Discontinued model
Data version 1989-04

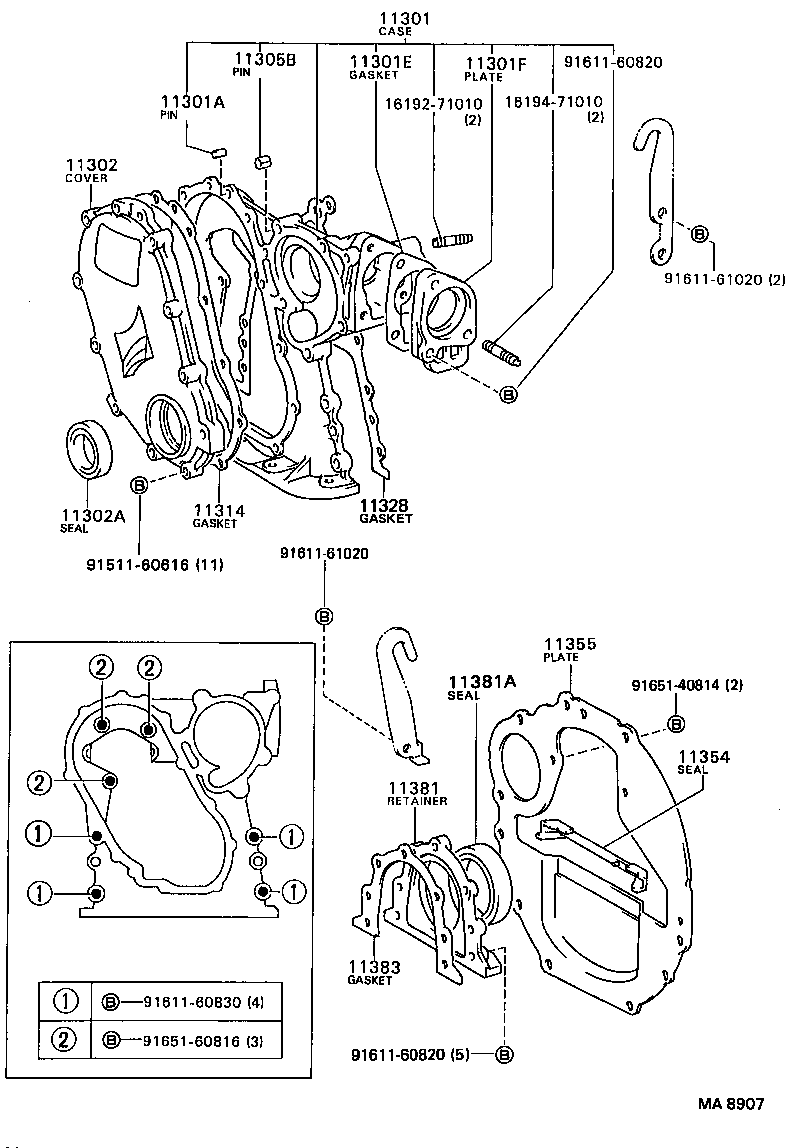

Timing Gear Cover & Rear End Plate
20 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301 | Case Sub-assy, Timing Gear |
| 11301A | Pin, Straight(FOR TIMING GEAR CASE) |
| 11301E | Gasket, Thermostat Guide |
| 11301F | Plate, Water Pump Thermostat Guide |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302A | Seal, Oil(FOR TIMING CHAIN OR BELT COVER) |
| 11302R | Plug, Tight, NO.1(FOR TIMING GEAR COVER) |
| 11302S | Plug, Tight, NO.2(FOR TIMING GEAR COVER) |
| 11305B | Pin, Ring(FOR OIL SEAL RETAINER, NO.2) |
| 11311 | Plate, Front End |
| 11312 | Gasket, Front End Plate |
| 11314 | Gasket, Timing Chain NO.2 Cover |
| 11322G | Ring, O(FOR TIMING GEAR COVER) |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11351 | Housing, Flywheel |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 11383 | Gasket, Engine Rear Oil Seal Retainer |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
